Peter Pan skrev:
mentallapse skrev:

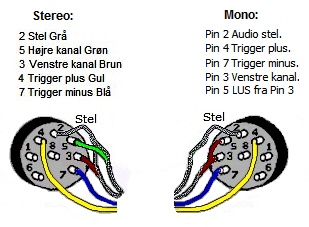

Hvordan man laver stereo højtaleren Beolab 7-2 til en mono-højtaler.
|
|
|
beovox141 skrev:
Det man gør sådan -
|
|
|
Sådan vil jeg selv vælge at gøre det, selv om man på denne måde kun får venstre signal også i højre højttaler.
------------------------------------------------------------ ------

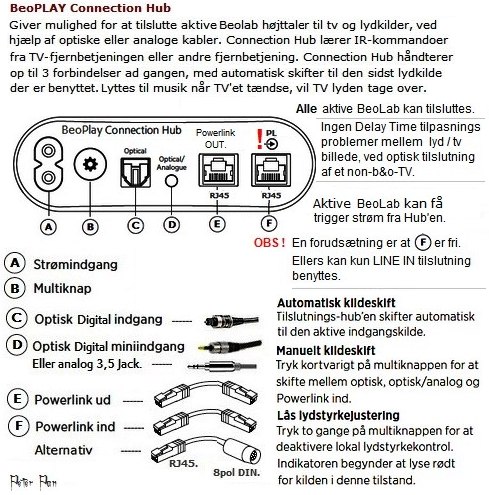

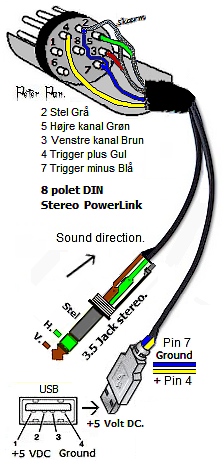

Her ses en måde at etablere 3 Volt trigger strøm til f.eks. BeoLab 2/ 7-1/2/4/6. Beolab 10.
|
|
|
Jeg ville bruge en kvalitets Dual OPAMP og sætte forstærkningen Til 1 og lægge dem sammen på udgangen af denne istedet for Beovox141 løsning...
Just in case ..
/Dr. G
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 03 Juni 2016 kl. 07:37 | IP-adresse registreret
|
|
|
|
Til top |
|
|
beovox141 Forum Bruger
Bruger siden: 21 December 2015 Lokalitet: Sjælland
Status: Offline Indlæg: 2181
|
Sendt: 03 Juni 2016 kl. 08:53 | IP-adresse registreret
|
|
|
@DR G....
Nu var det bare ikke det mit kabel skulle bruges til
I mit tilfælde havde jeg brug for at koble begge kanaler på en BL 7-1 op til blot et input, de agerer sider og back i mit setup.
Det andet tilfælde som du refererer til var at bruge en stereo som mono, hvor de to stereo kanaler skulle adderes.

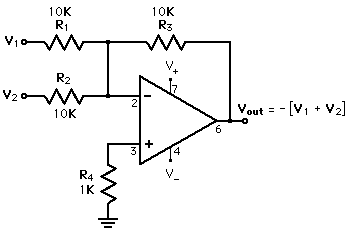

..Og der er jeg ganske enig et en opamp ville være en fin løsning, men jeg ville nok vælge denne her løsning istedet
Lur mig om den fingernemme vil kunne få plads til en step up converter og opampen i et Dinstik med Vtrigger som supply! __________________ Format 0 ►►► HD A/V Link on Steriods ⚡⚡⚡⚡ ☺
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 03 Juni 2016 kl. 20:00 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 05 Juli 2016 kl. 19:41 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 19 Juli 2016 kl. 06:42 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 19 Juli 2016 kl. 06:50 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 30 Juli 2016 kl. 07:00 | IP-adresse registreret
|
|
|
christianAarhus skrev:
Kan du lave en pædagogisk tegning med farverne på ? Jeg skal have samlet to kabler på loftet fra mit setup. Det er forbindelse mellem mit Avant TV med RJ45 og mine baghøjttaler BeoLab 4000 med Powerlink MK III indgange. Håber virkelig du kan hjælpe, så jeg kan få samlet disse, så jeg kan få gang i mit sorrund setup :)
|
|
|

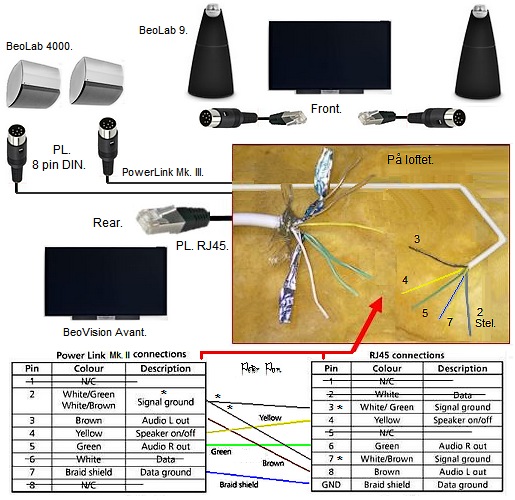

Hej Her mit forsøg på en pædagogisk tegning, med et svar.
__________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 17 August 2016 kl. 23:01 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 26 September 2016 kl. 07:24 | IP-adresse registreret
|
|
|
Er du YouSee-kunde, og har du en radio tilsluttet
til YouSee’s antennestik -
YouSee slukker for FM båndet februar 2017. YouSee vil forære deres
kunder en stueantenne, så de stadig kan modtage FM signalet. - Click
her. En løsning kan være: OneRemote DabFM2. Kategori: B&O DAB+, FM tuner. Betjening: Med B&O. Information: DAB+ og FM tuner for tilslutning til ethvert B&O system. Tilslut til A.AUX indgangen på nyere systemer. Tilslut til TP, CD eller PH indgange på ældre systemer. Tilslut til Scartindgangen på TV i hoved rum eller linkrum. Tilslut til BeoLink Active i linkrum Tilslut til Masterlink via BeoLink Cenverter i stand-alone installationer. Betjen med Beolink 1000, Beo4, Beo5 eller Beo6. Pris 1.995. Kr. - Click her.
__________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 07 Oktober 2016 kl. 08:49 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 13 Oktober 2016 kl. 23:36 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 14 Oktober 2016 kl. 11:08 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 18 Oktober 2016 kl. 23:00 | IP-adresse registreret
|
|
|
|
Til top |
|
|
johnnyn Forum Bruger
Bruger siden: 25 Januar 2014 Lokalitet: Østjylland
Status: Offline Indlæg: 33
|
Sendt: 06 November 2016 kl. 15:33 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 06 November 2016 kl. 17:53 | IP-adresse registreret
|
|
|
|
Til top |
|
|
johnnyn Forum Bruger
Bruger siden: 25 Januar 2014 Lokalitet: Østjylland
Status: Offline Indlæg: 33
|
Sendt: 06 November 2016 kl. 18:14 | IP-adresse registreret
|
|
|
Tak for svaret. Det er også sådan de er monteret i forhold til farverne og placering. Dog er skærmen ikke med så langt på ben 3 og 5, da på den tegning jeg fik af b&o var det snoet sammen til yderkappen af kablet. Som tegningen her viser. Det er denne jeg fik udleveret. http://www.hifi4all.dk/forum/uploads/PeterPan/2009-11-15_231 718_PL_3.jpg Dog er der ingen lus mellem 2 og 7. Er der noget du har god erfaring med ? Kan du give mig et link til anbefaling af stik? __________________ Mvh
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 06 November 2016 kl. 19:31 | IP-adresse registreret
|
|
|
Hej igen

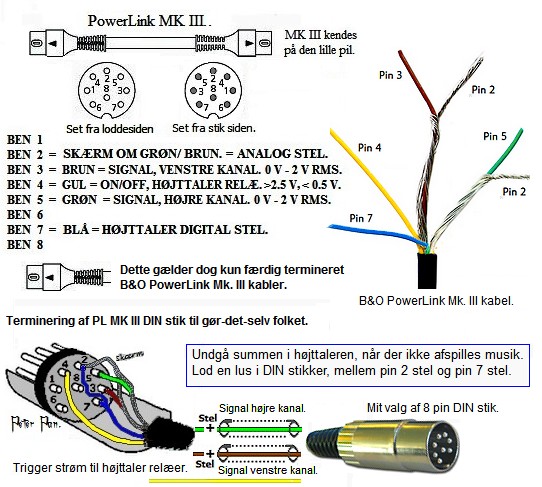

Som ses på tegningen du linker til, samles stel strømpen om leder til pin 3 og 5 på pin 2 som
er stel i DIN stikket. Pin 4 GUL er plus (4,7 Volt DC til on/off på højttaler relæet). Pin 7 minus.
Da B&O begyndte at bruge ICEpower moduler i deres aktive BeoLab højttaler, blev pin 7 minus
samlet med pin 2 stel, for at sikre nok stel. Tidligere hed pin 4 & 7 Data. Idag benyttes PowerLink
MK II kablet hvis der skal linkes data.
Grundet forum regler kan jeg ikke linke, men har sat det 8 polet DIN stik jeg selv ville vælger, på min tegning. __________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
Til top |
|
|
johnnyn Forum Bruger
Bruger siden: 25 Januar 2014 Lokalitet: Østjylland
Status: Offline Indlæg: 33
|
Sendt: 06 November 2016 kl. 19:49 | IP-adresse registreret
|
|
|
Okay så det 100% sikkert og lægge en lus mellem pin 2 og 7? Hvad er din mening om det stik jeg linker til i første tråd indlæg? Har du prøvet det før?
__________________ Mvh
|
Til top |
|
|
johnnyn Forum Bruger
Bruger siden: 25 Januar 2014 Lokalitet: Østjylland
Status: Offline Indlæg: 33
|
Sendt: 06 November 2016 kl. 21:12 | IP-adresse registreret
|
|
|
Når jeg skiver sikkert, mener jeg i forhold til om der kan ske skade på elektronik ved og lægge dette sammen
__________________ Mvh
|
