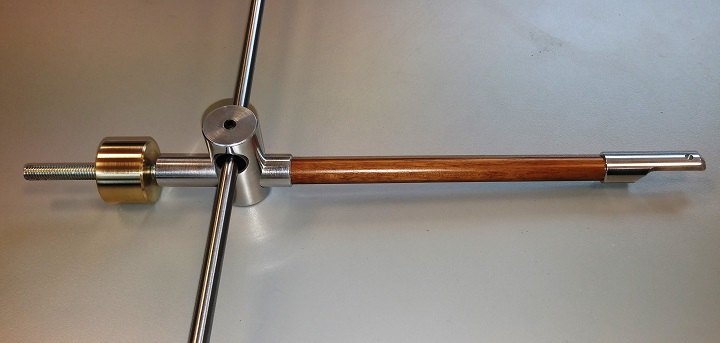

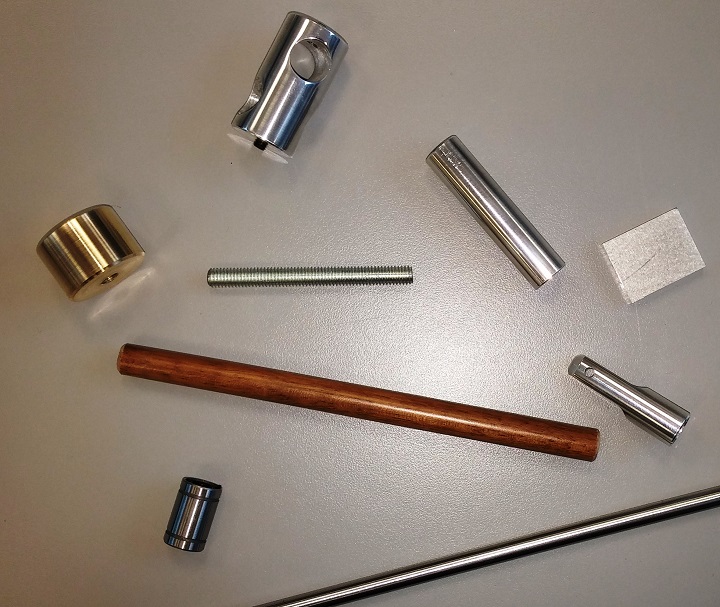

Jeg har gået og leget lidt med ideen om at lave en tangential arm, hvor der skulle bruges traditionelle gode lejer, men jeg er løbet i et lidt
mindre problem, armen bevæger sig ikke frit nok, den låser ind i mellem.



Næste step er at bruge et lidt længere leje, så lejet ikke kan låse, men faren er at friktionen bliver for stor.
Ellers skal jeg have fundet et helt andet lejesystem, har selvfølgelig overvejet luft, men er lidt træt af at skulle have en akvarie pumpe til at
stå og knurre.

Du skal have lejet ud til siderne. Bredere så det bliver mere stabilt. Brug større hlul der kører på et kvisæg eller en skarp kant. Desuden skal du have
armen op over ophævet så leje og pickupnål er i niveau. Ser ellers flot ud. Min egen tangentialarm blev desværre stjålet.


__________________
Jan Nielsen
Music is all about the groove, and you don't find grooves on a cd......

Prøv at se billederne på min gamle side, hvor jeg besøgte Bertram.
Måske du kan hente lidt inspiration her:
LINK

Ellers prøv at se den meget korte arm fra Clear Audio, der kører på en quartz krystal stang.

Her et billede af min egen luftlagrede tangential arm, som så desværre blev stjålet.  Selve armen har jeg, men basen med alt det blanke messing var nok for fristende. Er sikker på, de slet ikke vidste hvad det var.



__________________
Jan Nielsen
Music is all about the groove, and you don't find grooves on a cd......

hej Miav.
Du kunne til at starte med prøve at vende (top/bund) armen, så lejet kommer under armen.

nils valla skrev: hej Miav. Du kunne til at starte med prøve at vende (top/bund) armen, så lejet kommer under armen.

Det kan han da ikke, da kontravægten vil sidde i toppen med ubalance til følge

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Det er rigtigt. Vil ikke fungere godt uden et vinkel-stykke bag på armen, der kan placere vægtklodsen længere nede.
Men et sådan vinkel-stykke, må være barnemad for Miav at lave.

PS.
Det nye vandrette gevindstykke (til vægtklods) som nu kunne være blevet ført ned under armens niveau, kunne så evt. pege vandret fremefter,
hvor der måske er 10cm at gøre godt med, inden armens "vippepunkt" nås.

Kan man ikke bruge en teflon bøsning inde der, hvor armen glider på stangen og så evt med lidt olie på stangen?

__________________
If you can't explain it simply, you don't understand it well enough

.....eller noget fedt af en art?

__________________
If you can't explain it simply, you don't understand it well enough

Har selv bygget en håndfuld tangentialarme (prototyper). Mine erfaringer siger mig, at dit nuværende koncept aldrig vil fungere tilfredsstillende pga.
manglende stabilitet og for høj (leje-) friktion (hvilket er nævnt af andre). Jeg skal nok uddybe, når jeg får lidt bedre tid.

Beklager, hvis jeg agerer lyseslukker - den håndværksmæssige kvalitet virker ellers fin

Min egen konklusion er også at det ikke umiddelbart duer, jeg vil dog i første omgang sætte et andet leje på der har den dobbelte bredde,
så må jeg jo se om friktionen bliver for høj.
Næste step bliver som Janils også påpeger, at hæve armen op i samme højde som lejet evt. lidt højere, og så holde kontravægten nede
under lejet. Jeg påtænker også et helt andet lejesystem, men jeg var altså bare nødt til at afprøve disse lejer, det kunne jo være det
duede. Men først vil jeg lige højglanspolere leje stangen.

Det med fedt eller olie er banlyst, da dette vil samle støv og lave yderlig friktion over tid.
Det bliver nok et luft leje, da jeg har alu. rør til at ligge, og foring kan jeg sagtens selv dreje. Vil opdatere indlægget efterhånden som jeg
ændrer design, og gør mig erfaringer, det er jo sjovere at lave sit eget fra bunden af, og finde ud af det ikke virker.

Ellers kunne det være, at armen kørte på 4 små hjul, 2 på hver side af den tykke stang på tynde fine højglans polerede stænger.

__________________
If you can't explain it simply, you don't understand it well enough

Her et link for lidt inspiration til hvordan evt. du kan løse din opgave, det er et lidt anerledes koncept, men kan måske give dig nogen ideer
http://www.trans-fi.com/terminatortonearm.htm

Her en video med ovenstående i funktion.
https://youtu.be/jyIZ3g5fQA8

God fornøjelse med et projekt med mange udfordringer

__________________
Hifi hilsen Ramma

allanowich skrev: Ellers kunne det være, at armen kørte på 4 små hjul, 2 på hver side af den tykke stang på tynde fine højglans polerede stænger.

Vil sandsynligvis blive både for tungt og med for stor friktion. På mine DIY-tangentialarme nøjes jeg med i alt to hjul (med keramikkuglelejer) der
løber på en klinge/skinne af båndstål, som er slebet næsten skarp. Lav vægt, minimale og få kontaktpunkter samt letløbende lejer er vejen frem 😊

Man kunne også overveje et bredere leje formet som en "slæde"/halvcirkel med en foring/underlag af teflon, der er poleret så glat som muligt. Hertil en rund stang af poleret rustfrit stål, som slæden glider frem og tilbage på. Dette skulle efter sigende nærme sig den laveste friktion, som findes mellem to flader.

Eneste ulempe er, at arm/leje ligger løst, og derfor kræver nogen forsigtighed ved afspilning.

__________________
Mvh, Mikkel

Hej!

Imponerende håndværk Miav - synd det ikke lever op til forventningerne.
! Der findes en meget lang tråd som er fuld af interessante ("interessante"?) ideer: http://www.diyaudio.com/forums/analogue-source/238027-diy-li near-
tonearm.html

Vh

På en måde er det jo at opfinde hjulet igen.

Rabco i USA lavede både en rent mekanisk og en elektronisk tangentialarm for mange årtier siden. Jeg mener, det var tilbage i
slutningen af tresserne.

Den mekaniske arm blev benyttet af Harman Kardon i sin tid i ST-5. Måske også den elektroniske, men det har jeg ikke set nogen steder.

Prøv at google "Rabco tangential arm", og du vil kunne finde mange billeder og artikler om den.
Hvis du googler "harman kardon tangential", vil du få masser af hits om denne, og andre interessante artikler.

Så vidt jeg husker, fungerede the mekaniske Rabco arm på den måde, at armen kørte på en roterende stålaksel med et ret stort
gummihjul. Når der opstod en vinkelfejl mellem aksel og hjul, ville rotationen sørge for at hjulet søgte i den ønskede retning, og derved
blev armen naturligvis også bragt i korrekt position.

Der har været artikler i High Fidelity om disse arme.

__________________
venlig hilsen Klogesen.

High Fidelity havde, vist nok i starten af 90'erne, en række artikler om hjemmegjorte tangentialarme.

Men der var jo også denne: http://www.aiko.com/roscoe/airbearingarm.html

__________________
De bedste hilsner
Kasper

Måske er dette link bedre: http://n4rp.com/airbearingarm.html

__________________
De bedste hilsner
Kasper

Der er mange gode ideer, nogle af dem har jeg prøvet før, og de fungerer ganske godt, både Poul Ladegaard's luftleje er afprøvet med
succes, både normalt og inverteret. Jeg har også prøvet et rundt luftleje(rør).
Men jeg kunne jo godt tænke mig at prøve noget helt andet, sådan for erfaringens skyld, det er jo let nok at få et afprøvet princip til at
fungere, så det er udfordringen jeg søger.

Men jeg siger alligevel mange tak for de mange gode indspark der kommer, der er da også et par stykker som er under overvejelse,
blandt andet det med at få armen op i samme højde som lejet, eller måske endda højere.

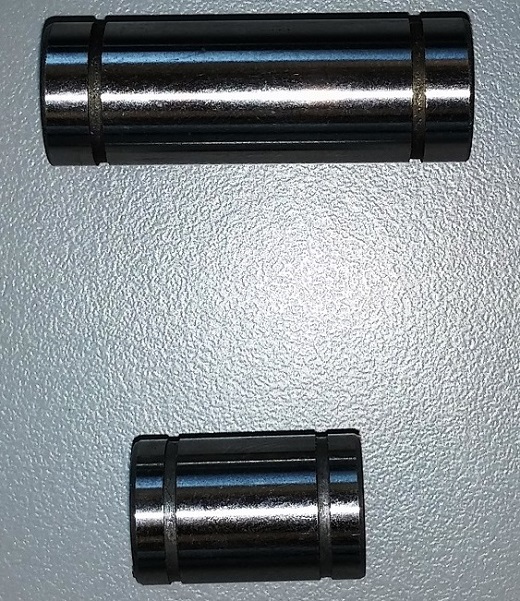

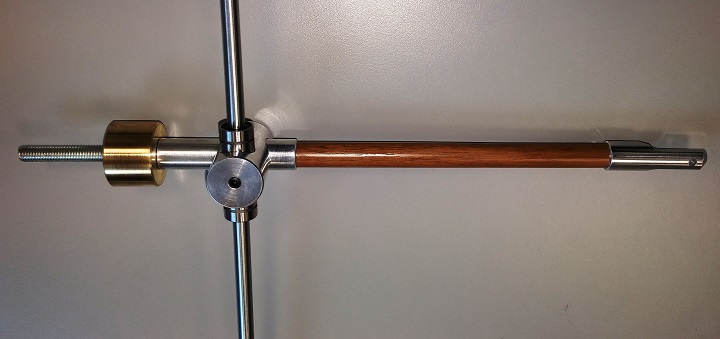

Jeg har fået fat i et lidt længere leje, det giver mere stabilitet, faktisk meget mere stabilitet, havde ikke troet at et leje der kun var
dobbelt længde, ville gøre så stor en forskel.



Jeg har så samtidigt højglans poleret lejestålet, og nu er det lige før jeg tror på det. Armen kører rimeligt friktionsfrit, og det binder på
inget tidspunkt, så der er håb for de første afprøvninger af armen inden den revideres, jeg har et par gamle PU'er jeg ikke er ømme
over.



Så nu skal jeg bare have lavet en justerbar armbase, hvor højde og vinkel kan fin justeres, og der skal selvfølgelig også laves en
tilhørende armlift, må se hvad næste weekend bringer af modificeringer.
