Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 11 Februar 2008 kl. 13:41 | IP-adresse registreret

Tusind tak for  CPH-R.

_______________________________





                  Tilslutning af BeoLab 4 PL til den ældre BeoLink PC2 boks.







__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 19 Februar 2008 kl. 00:58 | IP-adresse registreret

                          "Ægte" B&O PowerLink adapter tilslutning.



____________________________________________________________

AUX 1 (tape in / out bøsninger) på
BeoVision LX 2800/2 & LX 2500/2 & L. for lyd til / fra forstærker.


______________

__________________________________________





__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 28 Februar 2008 kl. 11:28 | IP-adresse registreret

Digiality Accoustic DAB tuner.

Digiality Accoustic DAB tuner, fra det Danske firma Kjaerulff 1 A/S.

Her henter man en Dansk brugermanual til Digiality, på pdf fil.

Digialitye kan tilsluttes digitalt, via et sådan kabel (sikre elektrisk støj indstråling).


Dette kabel bruger jeg mellem Digiality og BeoVision 7-40 Full HD TV. Købt her.

___________________________________________________________

Der kan også købes et kit der monteres i Beo4 fjernbetjeningen her.



BeoCenter 9300 og Digiality Accoustic DAB tuner




__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 06 Marts 2008 kl. 21:45 | IP-adresse registreret

Sæt 3,5 mm jack stikket i hovedtelefon bøsningen på din iPod.
Forbinde den anden ende (5 polet DIN) til "AUX" stikdåsen på
dit B&O audio system. Du kan derefter vælge "AUX" på din
Beo4 eller aktivere "AUX" knappen på din lydenhed, og lytte
til alle dine musik på din B&O lyd system.

_______________________________

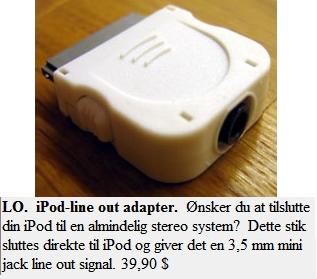

På dette link kan man købe et specielt
iPod stik med indbygget Jack 3.5 stikdåse.




__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 16 Marts 2008 kl. 00:37 | IP-adresse registreret

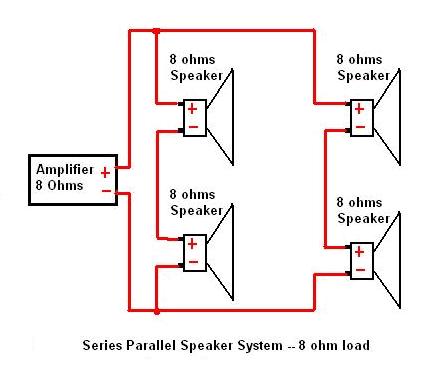

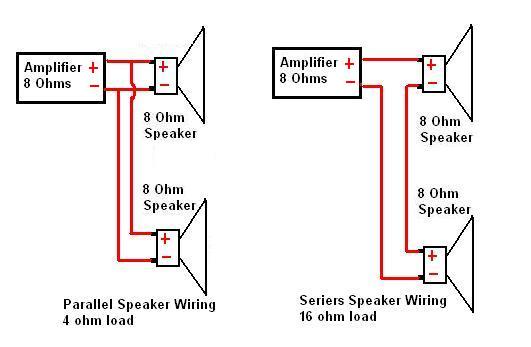

Loudspeaker connection.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 29 Marts 2008 kl. 11:24 | IP-adresse registreret

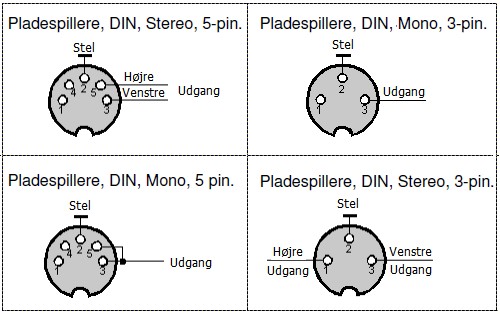

Stik tildelingen af audioudstyr - DIN (29 forskellige DIN-stik og stikkontakter)

Et eksempel:




 Se mere  Tryk her.


__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 18 April 2008 kl. 14:11 | IP-adresse registreret

Class D forstærkere er en forholdsvis ny type strøm besparende forstærker moduler,
som kan købes i forskellige kombinationer, mono-stereo eller til et surround set-up.

Bang & Olufsen fabrikere også Class D forstærkere under navnet ICEpower, og
specielt ASP modulerne vil jeg anbefale til privat brug.

ICEpower moduler fra B&O kan ikke købes i løs vægt, men købes igennem
producenter der har monteret dem i kabinetter, og fået dem godkendt til salg.



Har dette din interesse, så tryk på animationen og læs meget mere.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 24 April 2008 kl. 21:20 | IP-adresse registreret



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 27 April 2008 kl. 08:53 | IP-adresse registreret



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Frank G.
Forum Bruger
Forum Bruger


Bruger siden: 20 Januar 2008
Lokalitet: København
Status: Offline
Indlæg: 5
Sendt: 06 Maj 2008 kl. 23:02 | IP-adresse registreret

Hej

Til alle jer, som ikke er så glade for at svejse (ikke kan finde ud af det – ligesom mig :-), så tilbyder AV Connection high end BO - Line ledninger / adaptere baseret på Supra kabler med særskilt trigger kabel. Trigger ledningerne indeholder endvidere en 12v til 5v (ned)konverter, så man ikke behøver at være nervøs for at sende et 12v trigger signal (som forforstærkere typisk har) ind i sine B&O højtalere.

AV Connection tilbyder ledninger til højre hhv venstre kanal samt en til sub / center.

http://www.av-connection.com/?PGr=1760&ML=328

Jeg har på den måde tilsluttet 4 stk BeoLab 8000, et stk Beolab 2 samt BeoLab 7-2. Det fungerer perfekt og lyden er rigtig god (ikke fordi jeg har så meget forstand på det…men det lyder altså godt). Mht forforstærkeren har jeg valgt Rotel 1069 (den har 6 stk 12 Volt trigger som kan sættes op særskilt – så det passer perfekt til 5.1) – den kan i øvrigt også købes hos AV Connection.



I øvrigt kan jeg varmt anbefale AV Connection – de har en kanon service! (Og nej, jeg får ikke penge for at skrive dette her … jeg er bare en tilfreds kunde)



Mvh

Frank



Til top Vis Frank G.'s Profil Søg efter andre indlæg skrevet af Frank G.

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 07 Maj 2008 kl. 23:27 | IP-adresse registreret

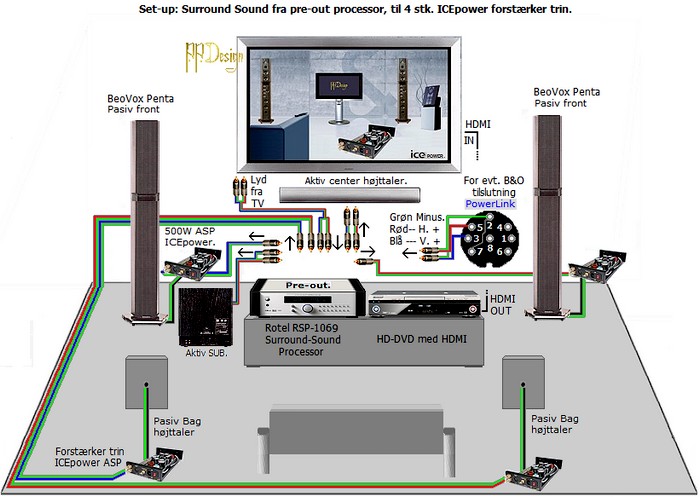

http://www.hifi4all.dk/content/templates/nyheder.asp?article id=1642&zoneid=1

På mit billede er vist nogle produkt eksempler, dem kan du læse om her.



Se omtale af Rotel RSP-1069  Surround-Sound Processor:


Aktiv center højttaler. DeToma C550 aktiv center højttaler:


Alternativ: Confidence C4 som front højttaler:



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 14 Maj 2008 kl. 00:19 | IP-adresse registreret

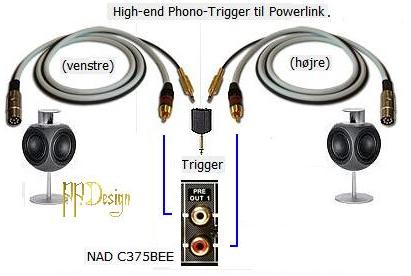

Ønsker du at tilslutte en IKKE B&O forstærker til en PowerLink højttaler udgang på et BeoVision Avant, for at kunne bruge passive højttaler. Dette tricks virker også på MX8000 / MX7000,

Normalt vil dit TV ikke acceptere en tilsluttet forstærker som en aktiv højttaler.

Du må snyde dit tv til at tro at du har tilsluttet en BeoLab 2 aktive sub-woofer for at få et lydsignal igennem.

Du vælger at tilkoble noget på PowerLink udgangen i fjernsynets Sockets menu.

Som du ser herunder skal du koble pin 4 til pin 2 for at snyde TV'et til at tro der er en Beolab 2 sub tilkoblet.

Du må lodde en DIN til Phono adapter på følgende måde:

Brug et almindeligt kabel med 2 Phono stik til forstærkeren, i den anden ende lodder du et 5 polet DIN stik på. Det 5 polet DIN stik er OK til den 8 polet PowerLink stikdåsen.


Ledninger fra venstre Phono stik, lodder du stel ledning til PIN 2, og venstre plus ledningen til PIN 3.

Ledninger fra højre Phono stik, lodder du stel ledning til PIN 2, og højre plus ledning til PIN 5.

I DIN stikket lodder du så også en lus mellem PIN 2 og PIN 4.

______________________



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

emiofnorway
Forum Bruger
Forum Bruger


Bruger siden: 15 Maj 2008
Lokalitet: Norge
Status: Offline
Indlæg: 4
Sendt: 15 Maj 2008 kl. 20:38 | IP-adresse registreret

Peter Pan skrev:

Jeg har gennem tiden fået spørgsmål til hvordan man eks. kan bruge BeoLab
3500 link højttaler som center højttaler.

Nu er der måske håb, se dette link:  Kit til BeoLab 3500

http://www.madsystemes.com/UK/Page_kit3500.php

Hei Peter P, emi fra norge her. Jeg håper dere forstår hva jeg skriver når jeg kommunsierer på mitt eget nordmann-språk :) Jeg har ett spørsmål som ligner det over.

For to uker siden var jeg på ett loppemarked(salg av brukte gjenstander til inntekt for en lokal idrettsforening, gjenstandene er gitt gratis til foreningen av privatpersoner). Der fant jeg en høytaler som det sto B&O på, og spurte hva de ville ha for den. "Vi er ikke helt sikre på hva det er, men vi tror det er en høytaler til en tv. Hvis du vil ta den med og finne ut av det så kan jeg selge den til deg for 50 kr (Norske kroner)". Jeg lot den ligge hjemme litt før jeg tok den med til en lokal B&O foretning for å få noen svar. Det viste seg å være en Beolab 3500 fra 2001. På veggen i foretningen hang det en ny BL 3500, denne koster 13 500 kr her i norge..... altså vil jeg vel tro at jeg har gjort ett bra kjøp til 0,0037037% av ny pris. Selgeren i B&O foretningen var lettere sjokket.

Etter å ha lest gjennom denne forumtråden har jeg skjønt at hvis man har spørsmål om B&O produkter er DU riktig mann å spørre, her var det rett og slett veldig mye super informasjon :) Tusen takk :)

Så til mitt spørsmål:

Jeg har nå en Beolab 3500, men ikke noe annet B&O utstyr. Etter å ha lest forumet så vet jeg ikke helt hva mine muligheter for å koble denne til min nåværende forsterker(Pioneer SX-636 fra tidlig på 70-tallet eller annen non-B&O enhet) er. Jeg har sett box kit'et fra Madsystems.com, er det dette jeg trenger? Eller kan man lage en kabel fra RCA(Phono-plugg eller jack) inn på MCL(DIN plugg) og styre enheten med en Beo4 fjernkontroll. Jeg ser at dette blir omhandlet i figur nummer 5 som du har laget, men er litt usikker på om dette vil fungere med BL3500. Hvis dette vil fungere, hva skal dette triggersignalet kobles til. Jeg vet at BL3500 skal styres via Masterlink som bruker datasignaler, så dette kan vel bli vanskelig skjønner jeg. Men når jeg hørte kvaliteten på lyden fra BL3500 i B&O foretningen i dag skjønte jeg at jeg ihvertfall måtte prøve å få den til å fungere med mitt nåværende system, da B&O forsterker ligger litt utenfor min prisklasse for tiden :) Men hvis dette er mulig å løse med en enkel kabel kjøper jeg jo gjerne en Beo4 til å kontrollere BL3500.

Jeg har drevet med mye DIY prosjekter, og lodding er ikke noe problem. Men når det kommer til B&O har jeg ingen erfaring. Derfor hadde det vært veldig fint om du kunne delt litt av din kunnskap.

Hilsen fra emi i Norge, på forhånd takk.









Til top Vis emiofnorway's Profil Søg efter andre indlæg skrevet af emiofnorway

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 15 Maj 2008 kl. 22:54 | IP-adresse registreret


Hej emi og velkommen til hifi4all.

Du skriver at din BeoLab 3500 har Master Control Link = MCL 7 polet DIN indgang, som passer til ældre B&O produkter. BeoLab 3500 er jo en linkrum aktiv højttaler, og det betyder at den skal modtage styre signal og lyd fra et master B&O produkt via Beo1000 eller Beo4 fjernbetjening.

Den box som jeg linker til, er der endnu ingen der har fortalt mig at de har købt, så jeg tør ikke forsøge at give råd om den. Du må hente råd hos dem der sælger boksen.

For at få fuld glæde af din BeoLab 3500 vil jeg råde dig til at købe en BeoCenter 9300. den har MCL datalink som sender link signaler til og fra BeoLab 3500 når den er placeret i et andet rum. BeoCenter 9300 kan tilsluttes både aktive og passive højttaler, så du kan bruge dem du har nu. Den har også AUX ind/ud, og tilslutning for grammofon.

Du kan se et billede af den her: http://www.beoworld.org/prod_details.asp?pid=411

Her kan du hente en bruger manual på pdf fil :


En søgning på : http://www.dba.dk    Viser at den kan købes til en fornuftig pris.

B&O Beocenter 9300, radio, CD, båndopt., forst., Flot stand og uden ridser. Alle lamper virker og står som nyt overalt. Uden fjernbetjening. 10. maj danske Kr. 3.500,-

Mvh. Peter Pan



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

emiofnorway
Forum Bruger
Forum Bruger


Bruger siden: 15 Maj 2008
Lokalitet: Norge
Status: Offline
Indlæg: 4
Sendt: 16 Maj 2008 kl. 13:56 | IP-adresse registreret

Peter Pan skrev:
Hej emi og velkommen til hifi4all.

Takk for de gode rådene Peter P, dette har du virkelig verdifull kunnskap om :)

Jeg skal legge min Beolab 3500 på lagring en liten stund og følge med på markedet. Men etter hva jeg kan skjønne så er ett Beocenter 9300 til denne prisen ett godt kjøp, spesielt for meg som ønsker å kunne ta i bruk den glimrende Beolab 3500. Jeg får vel betale regningene først også får vi se .


Ett par spørsmål til hvis du har tid:

Hvis jeg har forstått riktig må man ha Beo4 for å betjene Beocenter 9300? Det vil si, man kan ikke bruke Beolink 1000?

Hvis jeg vil bruke BL3500 med ett Beocenter 9000, 8500, eller 9500 trenger jeg da en converterboks for å få riktig styringssignal? (Grunnen til at jeg spør er att det er endel Eldre beocenter til salgs her i Norge). Disse bruker da Beolink 1000 fjernkontroll som jeg mener også skal fungere med BL3500...?

Greetings from Norway, eMi



Til top Vis emiofnorway's Profil Søg efter andre indlæg skrevet af emiofnorway

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 16 Maj 2008 kl. 14:46 | IP-adresse registreret

eMi

Når mit foreslag er Beocenter 9300, er det fordi den er den nyeste.
Så længe der findes en MCL tilslutning er der ingen problemer med andre modeller.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 22 Maj 2008 kl. 17:38 | IP-adresse registreret

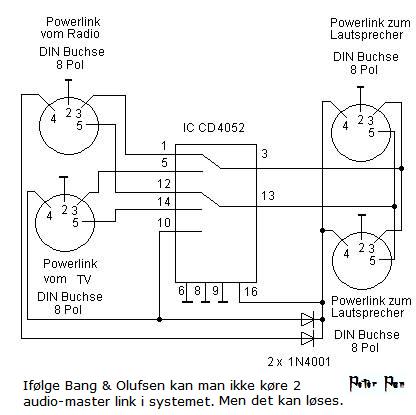

råhave skrev:

Mit spørgsmål er om du kender til nogen steder man kan købe eller få lavet en box med phono stik som indgange og powerling til udgange, altså som en slags mixbox hvor ledningerne er lodet på bøsningerne inde i boxen.

Support@AV-Connection.com    kan muligvis bygge en sådan boks.

Her mit foreslag til opbygning af den boks du ønsker dig.

Se side 8.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 05 Juni 2008 kl. 20:20 | IP-adresse registreret

Kablet bruges til at tilslutte 3. parts stereo eller surround udstyr, typisk fra surround processorer eller forstærkere med pre-out, til aktive B&O højttalere med PowerLink.

Kablet er baseret på Supra Sublink kabel, der er et high-end kabel monteret med guldbelagt Supra RCA6 han-stik af høj kvalitet samt Tasker kabel monteret med guldbelagt MiniJack (mono) han-stik til udnyttelse af 12V trigger fra 3. parts surround udstyr. Supra og Tasker kablet ender ud i en 8-polet DIN han-stik.

Kablet er konstrueret med en intern 12 til 5 volts step-down til beskyttelse af B&O højttalernes PowerLink port, der normalt er specificeret til max 5V (2,5V-5V i tændt tilstand) og når man bruger et kabel uden intern step-down, vil man føde højtterens PowerLink port med 12 Volt, som den under normale forhold ikke har godt af. Dette kabel tager altså højde for de problemer man har ved brug af 3. parts stereo eller surround udstyr der har en 12V trigger til tænd/sluk af eksterne enheder med B&O højttalere.

Nogle aktive B&O højttalere har en alm. line indgang, som højttaleren kan trigge på og det er som udgangspunkt også en udemærket løsning med et 3. parts anlæg der bruges til musik, men benyttes B&O højttaleren til surround, kan man risikere at højttaleren slukker under stille passager i film og at højttaleren så skal bruge tid på at starte op igen ved passager med lyd. Fænomentet med at ens aktive B&O højttalere tænder og slukker under en film sker ikke med dette trigger kabel, da den sørger for at højttaleren er tændt så længe forstærkeren (trigger) er tændt.

Aktive B&O Højttalere der kun er udstyret med en PowerLink så som BeoLab 2, BeoLab 7-1 og BeoLab 7-4 m.fl. kan med fordel benytte dette kabel, da man ved disse højttalere ikke har mulighed for alm. line brug.

Kablet kan naturligvis laves i den ønskede længe. Denne længde kan justeres når man har lagt kablet i indkøbskurven.

Mangler man ledige trigger indgange på sit anlæg, kan følgende adaptor benyttes til det formål: 06-022


Specifikation:
• Guldbelagt Supra RCA6 han-stik (Audio)
• Guldbelagt MiniJack han-stik (Trigger)
• 8-polet DIN PowerLink stik (Audio + Trigger)
• Supra SubLink High-End analog mono kabel, IceBlue
• Tasker Trigger kabel, Sort
• 12V til 5V Step-down (B&O PowerLink beskyttelse)
_________________________________________




_______________________________________________




__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 14 Juni 2008 kl. 19:42 | IP-adresse registreret

__________________________________________________________

___________________________________________________________

Indstilling af -



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted

Peter Pan
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
Sendt: 04 Juli 2008 kl. 13:18 | IP-adresse registreret

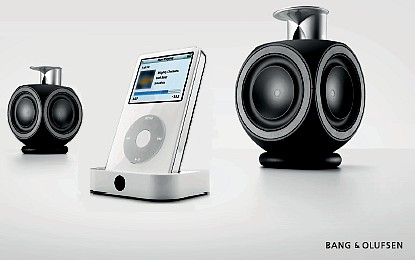

              iPod til B&O kabel kan skabe forviring.

DIN kabler og stik benyttes primært til B&O anlæg og ældre hifi-udstyr. De 5 polede stik benyttes normalt til stereo lyd signaler, både ind og/eller ud af apparatet.

I B&O udstyr som f.eks. som BeoCenter (Overture) anlæget kan de 5 polede DIN stik passe direkte i både både AUX og PowerLink ind/udgangene; også selv om disse har flere ben, da de resterende kun er til kontrol signaler. Vær dog opmærksom på at AUX er et linie signal uden om volume reguleringen og Powerlink har et volume reguleret signal. En AUX in connectet adapter:  pin 1 / pin 2 / pin 4 må ikke tilsluttes en PowerLink apparat stikdåse.

Kabler med DIN - Phono stik benyttes ofte til at koble apparater med alm. Phono ind/udgang til B&O anlæg. F.eks. kan man få lyden fra et B&O TV ud over et alm. anlæg eller lyden fra et B&O anlæg ud over ikke-B&O højttalere gennem en forstærker.

Benforbindelsenerne er forskellige alt efter om man har et B&O anlæg eller et TV. Grunden er at lederne i alm. Datalink kabler ikke er krydset, derfor er de nedenstående benforbindelser angivet til B&O anlæg. Såfremt kablet skal bruges til et TV så er det modsat ind og ud.

AV-advance DIN kablerne:
Kablerne findes mange udgaver, enten med Phono RCA eller MiniJack, han- eller hun stik og i forskellige retninger, alt efter hvilket behov man har.


Hvis man skal tilslutte f.eks. en Ipod til et B&O anlæg, så er det AV-D5B-XXX kablet man skal vælge.
Bemærk: Alle udgaver er som standard beregnet til B&O anlæg, dvs. BeoCenter, Beosound osv.
Såfremt de skal benyttes til et TV, bedes du huske at benforbindelsen skal laves omvendt.

AV-D5A-XXX: AV-advance DIN Stereo audio kabel (5 polet DIN han -> MiniJack han), IceBlue.

AV-D5G-XXX: AV-advance DIN Stereo audio kabel (5 polet DIN han -> MiniJack hun), Sort.

AV-D5B-XXX: AV-advance DIN Stereo audio kabel (MiniJack han -> DIN 5 polet han), IceBlue.

AV-D5H-XXX: AV-advance DIN Stereo audio kabel (MiniJack hun -> DIN 5 polet han), Sort.
______________________________


__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
Til top Vis Peter Pan's Profil Søg efter andre indlæg skrevet af Peter Pan Besøg Peter Pan's Websted


<< Forrige Side af 31 Næste >>
  Indryk indlægOpret nyt emne
Printervenlig udgave Printervenlig udgave

Skift forum
Du kan ikke oprette nye emner i dette forum
Du kan ikke besvare indlæg i dette forum
Du kan ikke slette dine indlæg i dette forum
Du kan ikke redigere dine indlæg i dette forum
Du kan ikke oprette afstemninger i dette forum
Du kan ikke stemme i dette forum

Copyright © 2024 HIFI4ALL.DK - Alle rettigheder forbeholdes
