Forfatter |
|
Marius Forum Bruger
Bruger siden: 02 Februar 2004 Lokalitet: Sverige
Status: Offline Indlæg: 719
|
Sendt: 29 September 2006 kl. 22:07 | IP-adresse registreret
|
|
|
Så var postmanden på besøg så nå skal det bygges...
Hadde i utgangspunktet tenkt å Canibalisere min Acoustic Lab forsterker, for så å benytte delene af den til at lave en lille forsterker.. Men da jeg var i gang med at kikke efter et nytt kabinet,(se nedenunder) så blev det så "dyrt" at jeg fant ut at jeg også ville kaste noen ekstra penge etter inholdet i kabinetet så Odds'ne var større for at resultatet bre bra.
Etter lang tids surfing på nettet og litt assistanse fra Spencer (her på h4a) så endte jeg opp med at bestille et set i fra Mad About Sound (underleverandør af chipamp.com) så nogle bileder..
Chipamp LM3886 Dual Mono Kit & Snubber (http://www.madaboutsound.com/prod_det.asp?product_id=2) samt MAS Amp Plus Kit (http://www.madaboutsound.com/prod_det.asp?product_id=26)
kabinett er bestilt.. men kommer først om en mnd . kabinettet er bestilt i fra http://www.atiresearch-anodized.com den hyggelige mand som jeg var i kontakt med var så rar at han lavde hull i fronten til et lille potmeter og en on/off button. (uten ekstra betaling)
mangler fortsatt en God ringkærne.. og nogle små ting.
I følge driveren af Mad About Sound så vil det teoretisk gi en bedre lyd med to ringkærner,, men i praksis så var det sansynligvis ikke muligt at høre det, så han anbefalte en enkelt ringkærne af god kvalitet.
Forslag / Links til ringkærner som egner sit til prosjektet mottas med takk,..
__________________ "Remember to always be yourself. Unless you suck." - Joss Whedon
|
Til top |
|
|
m@dsen Forum Bruger
Bruger siden: 02 December 2004 Lokalitet: København
Status: Offline Indlæg: 718
|
Sendt: 30 September 2006 kl. 09:02 | IP-adresse registreret
|
|
|
Det ser spændene ud, jeg kunne godt finde på at bestille et kit magen til og bruge det til baghøjtalerne i en surroundforstærker. Glæder mig til at se det færdigt.
m@dsen __________________ Øvelse gør ikke kun mester, det giver også viden!
Sandheden er der ude, man skal bare lede!
|
Til top |
|
|
m@dsen Forum Bruger
Bruger siden: 02 December 2004 Lokalitet: København
Status: Offline Indlæg: 718
|
Sendt: 30 September 2006 kl. 12:52 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Marius Forum Bruger
Bruger siden: 02 Februar 2004 Lokalitet: Sverige
Status: Offline Indlæg: 719
|
Sendt: 30 September 2006 kl. 18:07 | IP-adresse registreret
|
|
|
Den link har jeg ikke sett på MAS før,, (og jeg har brugt en del tid på den side..) kan se at den har 300VA 2x22V (gir ca 34V rectified), skal inrømme at jeg har meget lille kenskap til Chipamps.. men jeg havde regnet med at benytte en med ca 2x25.. for at få nogle flere V ud af den.
User Manual skrev:
One can choose a variety of VA ratings and rail voltages. Keep in mind that after rectification, the rail voltages are somewhat higher than the non-rectified AC secondary rating of the transformer. The secondary voltage averages to 1.4 * the AC voltage, minus diode losses. The transformer regulation is also a factor, dependent on the size and regulation characteristic of the transformer in question. Suffice it to say that a commonly used 18V transformer results in approximately 25V rectified, while a common 22V supply produces around 34V rectified.
|
|
|
__________________ "Remember to always be yourself. Unless you suck." - Joss Whedon
|
Til top |
|
|
lpm76 Forum Bruger
Bruger siden: 12 April 2004 Lokalitet: Sydsjælland
Status: Offline Indlæg: 697
|
Sendt: 30 September 2006 kl. 18:23 | IP-adresse registreret
|
|
|
Spændende, spændende! Det har altid undret mig at der ikke var flere gainclone-projekter herinde...
__________________ Mvh
Lars P. Madsen
|
Til top |
|
|
soxen Branchemedlem
Bruger siden: 21 Oktober 2004 Lokalitet: Sjælland
Status: Offline Indlæg: 717
|
Sendt: 01 Oktober 2006 kl. 07:34 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Marius Forum Bruger
Bruger siden: 02 Februar 2004 Lokalitet: Sverige
Status: Offline Indlæg: 719
|
Sendt: 01 Oktober 2006 kl. 09:03 | IP-adresse registreret
|
|
|
Hej Spennede prosjekt du har gang i der.. skal det benyttes til Surround? Ang Trafo.. I ChipAmp manualen står det:
ChipAmpManual skrev:
For the transformer, a transformer with dual secondaries producing between 18vac and 25vac is recommended. One DIYer has used a 2x30vac transformer without issues, but 2x25vac should work best for a wide variety of loads.
|
|
|
Tolker det til at de anbefaler en 2x25.. Har heller ikke bygd højttalerne som den skal drive ennu. men regner med at lave nogle "små" reol-ht, når jeg er ferdig med forsterkeren. regner med at de små ht. vil ligge på ca 6 -8 Ohm.. __________________ "Remember to always be yourself. Unless you suck." - Joss Whedon
|
Til top |
|
|
soxen Branchemedlem
Bruger siden: 21 Oktober 2004 Lokalitet: Sjælland
Status: Offline Indlæg: 717
|
Sendt: 01 Oktober 2006 kl. 13:37 | IP-adresse registreret
|
|
|
Marius Det skal bruges til 2 stereo amps til mine drenge og enn monoamps til mig selv.... Hvis det bliver vellykket vil jeg bygge 3 til og få mig et surround...
__________________ | DIY Audio |
|
Til top |
|
|
Marius Forum Bruger
Bruger siden: 02 Februar 2004 Lokalitet: Sverige
Status: Offline Indlæg: 719
|
Sendt: 09 Oktober 2006 kl. 14:38 | IP-adresse registreret
|
|
|
Så har jegten efter en Trafo startet..
Har lest lidt på hvilken VA som anbefales.. men kom ikke frem til noget konkret.. men den skal da minimum være på 160 VA. ønsker ca en VAC på 22 - 24.
Pt har jeg følgende alternativ.
Toroidal core transformer with centre thread : 400 VA 2×24 V~ 56-138-31 499.00 kr http://www.elfa.se/elfa-bin/dyndok.pl?dok=185981.htm Evt andre af samme type men annen VA.
Toroidal core transformer: 300 VA 2×24 Vac 56-126-68 339.00 http://www.elfa.se/elfa-bin/dyndok.pl?dok=2021849.htm Evt andre af samme type men annen VA.
andre bud mottas med takk. __________________ "Remember to always be yourself. Unless you suck." - Joss Whedon
|
Til top |
|
|
Marius Forum Bruger
Bruger siden: 02 Februar 2004 Lokalitet: Sverige
Status: Offline Indlæg: 719
|
Sendt: 09 Oktober 2006 kl. 16:07 | IP-adresse registreret
|
|
|
Har nå lest lidt mere i manualen...
ChipAmp.com skrev:
Choosing a transformer
For the transformer, a transformer with dual secondaries producing between 18vac and 25vac is recommended. One DIYer has used a 2x30vac transformer without issues, but 2x25vac should work best for a wide variety of loads. One can choose a variety of VA ratings and rail voltages. Keep in mind that after rectification, the rail voltages are somewhat higher than the non-rectified AC secondary rating of the transformer. The secondary voltage averages to 1.4 * the AC voltage, minus diode losses. The transformer regulation is also a factor, dependent on the size and regulation characteristic of the transformer in question. Suffice it to say that a commonly used 18V transformer results in approximately 25V rectified, while a common 22V supply produces around 34V rectified.
Referencing the National datasheet LM3886.pdf, you can find the practical maximum rail voltage rating for the average impedance of your speaker. The Output Power vs. Supply Voltage chart is a good indication of the maximum rail voltages for a given speaker that you will design to. When looking over the curves a speaker with a nominal impedance of 4 ohms tend toward 25V rails with a reasonable margin of safety, while voltages above 35V are still well within the range for 8 ohm speakers. This shows that transformers with 18-22V secondaries are well within reason for many common commercial and DIY speakers. A transformer with 25V transformer secondaries can also be successfully with less of a safety factor.
The VA ratings on transformers is also a consideration. Within reason, a larger transformer has more constant regulation under load, but this chip operates very successfully without extremely large transformers. Many have successfully used 160VA transformers, while the 220VA range seems to be adequate for almost all stereo implementations, not straining the transformer. The price point between 220VA and 330VA, however might lead one to purchase the larger of the two. Anything above this could be considered frivolous for a stereo pair, unless one happens to be on the shelf or in a surplus vendors stock. Don’t be tempted to buy an extremely large transformer such as used for Class-A applications as it is simply not required. The fuse required will be dictated by the size of the transformer, due to the inrush current when power is first applied. A 2 amp slo-blo typically works fine for transformers around 220VA or less, while a 3 amp slo-blo fuse might be required if using a larger transformer.
Using an EI transformer or a torrodal transformer is up to the end user. Both have their advantages, but the common availability of torroids and their successful use in many designs makes them a common choice. If you have access to a good quality EI, don’t be afraid to use it. |
|
|
Er ikke helt sikker på hvordan jeg skal tolke: A transformer with 25V transformer secondaries can also be successfully with less of a safety factor.´__________________ "Remember to always be yourself. Unless you suck." - Joss Whedon
|
Til top |
|
|
boholm Forum Bruger
Bruger siden: 28 August 2003 Lokalitet: København
Status: Offline Indlæg: 1324
|
Sendt: 10 Oktober 2006 kl. 08:47 | IP-adresse registreret
|
|
|
Med 25 V AC kommer du op på 35 V DC, som er tættere på den maximale spænding, som GainClonen kan klare, og med 35 V DC er der også mere energi til rådighed - også til destruktion i *værste* tilfælde - end ved lavere spænding.
Jeg tvivler dog på, at der nogen sinde vil ske noget som helst, så længe du laver din GainClone efter opskriften.
Og så ville jeg vælge trafoen på 300 VA.
__________________ MVH, Bo
Hørt på P3: "Kan du ikke forstå konsekvensen af at trykke enter?"
|
Til top |
|
|
soxen Branchemedlem
Bruger siden: 21 Oktober 2004 Lokalitet: Sjælland
Status: Offline Indlæg: 717
|
Sendt: 10 Oktober 2006 kl. 09:03 | IP-adresse registreret
|
|
|
Jeg er blevet anbefalet 2*22 vac fra en 225VA til 300VA trafo
Min spiller med een 225VA 2*22 v trafo og gør det godt i et test setup, jeg har dog modificeret forsyningen med afkoblingskondensatorer og modstande, hvilket har lyftet den noget op :-) i lydkvalitet. __________________ | DIY Audio |
|
Til top |
|
|
Marius Forum Bruger
Bruger siden: 02 Februar 2004 Lokalitet: Sverige
Status: Offline Indlæg: 719
|
Sendt: 10 Oktober 2006 kl. 09:30 | IP-adresse registreret
|
|
|
Takker for svarene!
@boholm Tolker jeg svaret ditt riktig hvis jeg oppfatter det i den rettning at min GainColone (med 2*24) står i fare for at futte af hvis jeg parrer den med et par Ht med lav modtstand.. ?
@soxen lyder da spennede med nogle tweaks/modificeringer. dog er nog lidt udenfor mitt evne nivå
hvis det er som soxen skriver at en VA mellem 225 og 300 er at anbefale. har også elfa
med 250VA 2×24 Vac 56-137-32 til kr 312.00 __________________ "Remember to always be yourself. Unless you suck." - Joss Whedon
|
Til top |
|
|
boholm Forum Bruger
Bruger siden: 28 August 2003 Lokalitet: København
Status: Offline Indlæg: 1324
|
Sendt: 10 Oktober 2006 kl. 14:45 | IP-adresse registreret
|
|
|
Marius skrev:
@boholm
Tolker jeg svaret ditt riktig hvis jeg oppfatter det i den rettning at min GainColone (med 2*24) står i fare for at futte af hvis jeg parrer den med et par Ht med lav modtstand.. |
|
|
Nej. Det er kun størrelsen af fyrværkeriet
Du skal ikke spekulere i bekymringer. Du skal vide, at så længe du holder dig inden for specifikationerne, er der ingen fare. LM3886 er spækket med sikringskredsløb, at den (næsten) er umulig at brænde af. Du skal virkelig lave noget slemt noget, for at brænde den af. Og lav impedans er IKKE en af dem. __________________ MVH, Bo
Hørt på P3: "Kan du ikke forstå konsekvensen af at trykke enter?"
|
Til top |
|
|
bdef Forum Bruger
Bruger siden: 09 Juli 2006 Lokalitet: Jylland
Status: Offline Indlæg: 739
|
Sendt: 11 Oktober 2006 kl. 09:21 | IP-adresse registreret
|
|
|

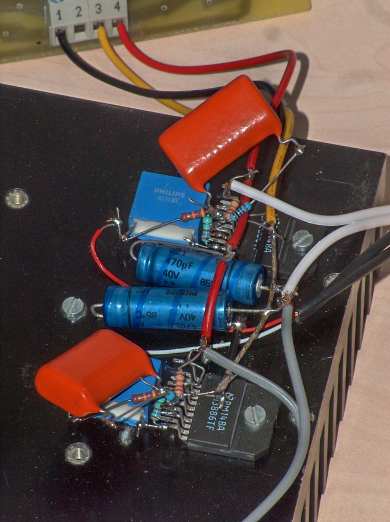

Nu har jeg kørt med en prøveopstilling i en måned. De sidste 14 dage med en forstærkning på ca. -14 gange. Dermed har jeg kunnet spare en modstand og en kondensator pr. side, i forhold til tegningen. Min strømforsyning var en 160VA trafo på 2 * 24 Vac og 60.000 uF. Nu har jeg skiftet trafoen til en 225 VA på 2 * 18 Vac. Mine højttalere er hvad man kan kalde middel tunge, med en min. impedans på 3,2 Ohm og det uden mine LM'er har mistet livet.
Jeg er nysgerrig efter andre lytteindtryk. Nogle siger den er svag i bassen, hvis der er for store lytter og for kraftig trafo. Noget jeg ikke har oplevet, medmindre den har været kold.
|
Til top |
|
|
Marius Forum Bruger
Bruger siden: 02 Februar 2004 Lokalitet: Sverige
Status: Offline Indlæg: 719
|
Sendt: 11 Oktober 2006 kl. 13:00 | IP-adresse registreret
|
|
|
@bdf
Hvordan var forskelden på 165VA 2*24 og 225VA 2*24 ga det en merkbar lyd forskeld .. ?
__________________ "Remember to always be yourself. Unless you suck." - Joss Whedon
|
Til top |
|
|
bdef Forum Bruger
Bruger siden: 09 Juli 2006 Lokalitet: Jylland
Status: Offline Indlæg: 739
|
Sendt: 12 Oktober 2006 kl. 13:03 | IP-adresse registreret
|
|
|
Jeg synes det virker som om den har lidt mere magt over tingene, men jeg har desværre ikke optimale lytteomstændigheder derhjemme, så jeg er ikke helt sikker.
Hvor den før blev lunken (kølepladen er stor) er det nu ikke endnu lykkes mig at få den til at stige mærkbar i temperatur nu. Der afsættes nu kun ca. 50% energi af før. I min teori burde det også påvirke lyden....
|
Til top |
|
|
soxen Branchemedlem
Bruger siden: 21 Oktober 2004 Lokalitet: Sjælland
Status: Offline Indlæg: 717
|
Sendt: 12 Oktober 2006 kl. 14:03 | IP-adresse registreret
|
|
|
Jeg tror faktisk at den største gevisnst der er at opnå med rimelige midler er at forbedre forsyningen, dvs. afkobling af dioder, med modstande og kondensatorer. Jeg benytter 2*4700uF lytter, men tænker da på om det vil give lidt at øge til f.eks. 4*4700uF Min bliver ikke varm kun lun med 2*22v. Den spiller stadig kun i et test setup, men gør det faktisk bedre end den Yamaha jeg bruger til sammenligning
__________________ | DIY Audio |
|
Til top |
|
|
bdef Forum Bruger
Bruger siden: 09 Juli 2006 Lokalitet: Jylland
Status: Offline Indlæg: 739
|
Sendt: 12 Oktober 2006 kl. 19:58 | IP-adresse registreret
|
|
|
Jeg har store planer med min testopstilling :-)
Jeg syns også den min lille testkonstruktion lyder bedre end min 10 år gamle Audiolab :-)
|
Til top |
|
|
Marius Forum Bruger
Bruger siden: 02 Februar 2004 Lokalitet: Sverige
Status: Offline Indlæg: 719
|
Sendt: 14 Oktober 2006 kl. 09:57 | IP-adresse registreret
|
|
|
soxen skrev:
Jeg tror faktisk at den største gevisnst der er at opnå med rimelige midler er at forbedre forsyningen, dvs. afkobling af dioder, med modstande og kondensatorer. Jeg benytter 2*4700uF lytter, men tænker da på om det vil give lidt at øge til f.eks. 4*4700uF
|
|
|
Er pt lidt fastlåst med komponenter da jeg har fået (understående) med i Kit Løsningen. Men det kan da en købes nyt..
|
LM3886 Dual Mono Kit Contents |
1 |
LM3886DM PCB set, consisting of 2 amplifier and 2 power supply boards. |
Components for amplifier boards |
2 |
LM3886TF |
4 |
22 kohm 0.5w compact metal film resistors |
2 |
10 kohm 0.5w compact metal film resistors |
2 |
1 kohm 0.5w compact metal film resistors |
2 |
680 ohm 0.5w compact metal film resistors |
2 |
2.7 ohm 2w metal film resistors |
6 |
100 uf 50v Panasonic FC |
2 |
47 uf 50v Panasonic FC |
6 |
0.1 uf BC polypropylene cap |
Components for power supply boards |
4 |
10000 uF 50v Panasonic TS Capacitors (35mm x 30mm low profile) |
4 |
0.1 uf BC polypropylene cap |
16 |
MUR860 On Semiconductor Diodes |
4 |
2.2 kohm 2w metal film resistors |
4 |
1 ohm 2w metal film resistors |
2 |
blue LEDs |
2 |
1N4004 diodes |
2 |
10 kohm 0.5w compact metal film resistors |
2 |
10 uF Panasonic FC Capacitors |
Så har jeg fået en PM der jeg har fået anbefalet F78015 - Toroidal power transformer 2 x 22V 6,82A 300VA http://www.bmm-electronics.com/Product.asp?Product_ID=167
nogle der kender den?
