Billeder af mit DIY-projekt
 HIFI4ALL Forum : Billeder af mit DIY-projekt
Emne Emne: Equilibrium Jr (Emne lukket Emne lukket) Indryk indlægOpret nyt emne
Side af 3
Forfatter
Besked << Forrige emne | Næste emne >>
thomas f
Forum Bruger
Forum Bruger


Bruger siden: 03 Juni 2004
Lokalitet: Sjælland
Status: Offline
Indlæg: 180
Sendt: 04 November 2007 kl. 11:26 | IP-adresse registreret

På opfordring kommer her et par skud af mit " Equilibrium Jr" projekt.

Projektet er en "mini" kopi af det system AKSA har præsenteret her: http://www.hifi4all.dk/forum/forum_posts.asp?TID=35336&P N=1

Der skal naturligvis lyde en stor tak for hjælp og inspiration til AKSA og andre der har været behjælpelige - ikke mindst den dygtige snedker!

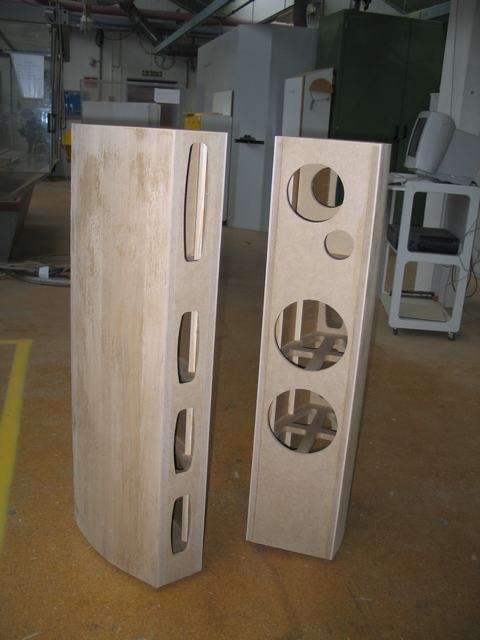

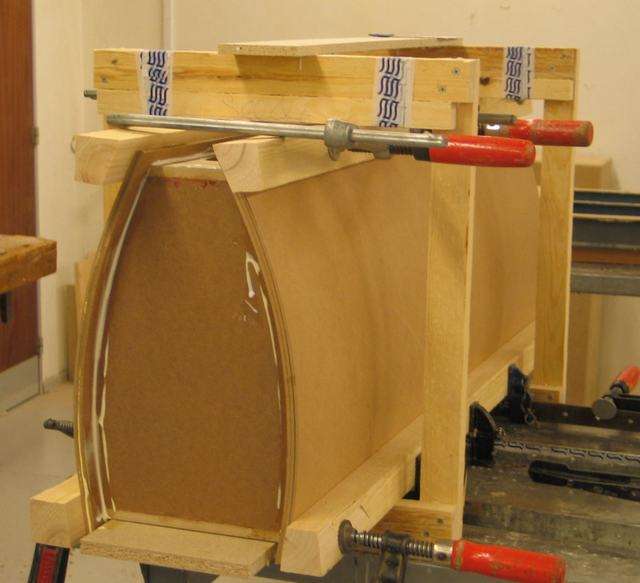

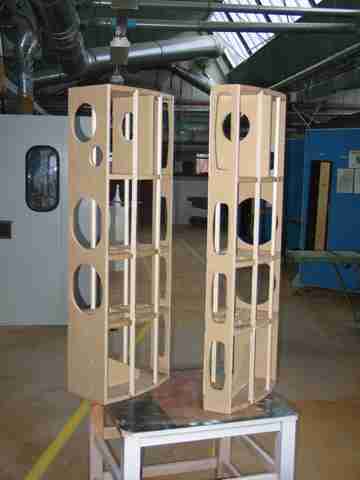

Først lige et billeder fra produktionsprocessen:

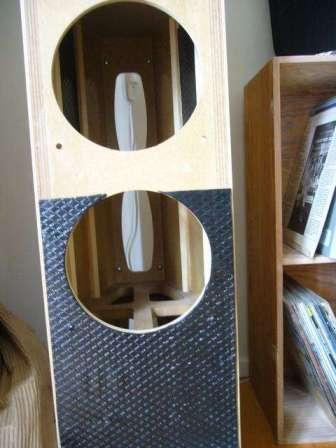

Der er monteret blygummi mellem den de løse forplader og selve kabinettet:

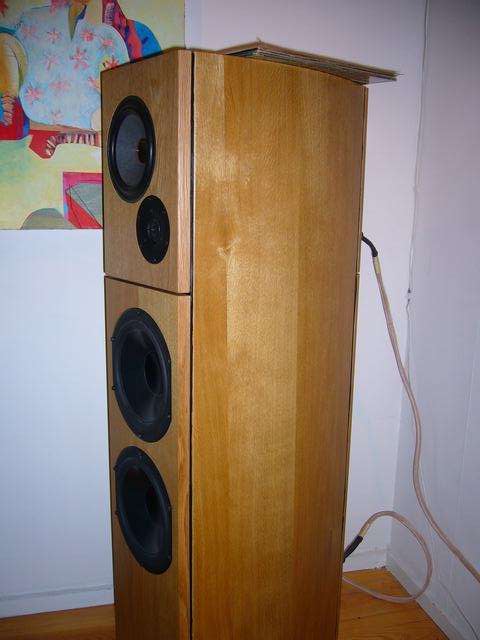

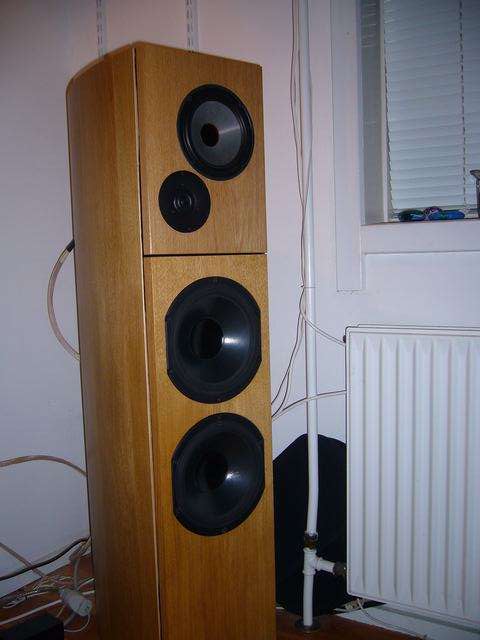

De færdige kasser:

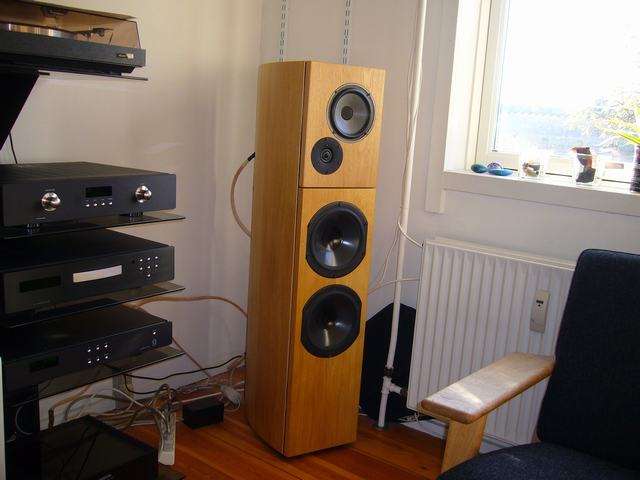

....Og, med lidt elektronik "on the side":



__________________
VH Thomas

http://www.groundsound.com/GalleryThomasF.php
Til top Vis thomas f's Profil Søg efter andre indlæg skrevet af thomas f Besøg thomas f's Websted

gx55
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 06 April 2006
Lokalitet: Fyn
Status: Offline
Indlæg: 523
Sendt: 04 November 2007 kl. 11:29 | IP-adresse registreret

Er det ikke en vifa xt25 du bruger. men det ser sku godt ud
Til top Vis gx55's Profil Søg efter andre indlæg skrevet af gx55

thomas f
Forum Bruger
Forum Bruger


Bruger siden: 03 Juni 2004
Lokalitet: Sjælland
Status: Offline
Indlæg: 180
Sendt: 04 November 2007 kl. 11:32 | IP-adresse registreret

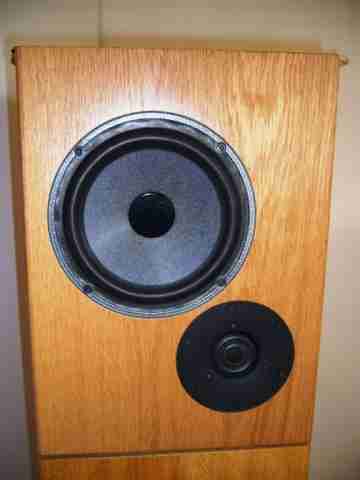

Nej.. Det er en SS ringradiator i sort. Billedet er godt nok ikke helt godt.....!

__________________
VH Thomas

http://www.groundsound.com/GalleryThomasF.php
Til top Vis thomas f's Profil Søg efter andre indlæg skrevet af thomas f Besøg thomas f's Websted

gx55
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 06 April 2006
Lokalitet: Fyn
Status: Offline
Indlæg: 523
Sendt: 04 November 2007 kl. 11:51 | IP-adresse registreret

okay den liner bare meget på billedet
Til top Vis gx55's Profil Søg efter andre indlæg skrevet af gx55

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1462
Sendt: 04 November 2007 kl. 15:11 | IP-adresse registreret

Ja, den sorte SS ringradiator er nem at forveksle med Vifa'en - indtil man begynder at lytte

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

gx55
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 06 April 2006
Lokalitet: Fyn
Status: Offline
Indlæg: 523
Sendt: 04 November 2007 kl. 15:24 | IP-adresse registreret

er det virlig så stor forskel
Til top Vis gx55's Profil Søg efter andre indlæg skrevet af gx55

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1462
Sendt: 04 November 2007 kl. 15:37 | IP-adresse registreret

gx55 skrev:
er det virlig så stor forskel


Ja, der er ret stor forskel. Da jeg startede på Equilibrium-projektet, lyttede jeg på forskellige diskanter, deriblandt Vifa XT (inklusive en Duelund-modificeret udgave). Tilfældigvis lyttede jeg på SS ringradiatoren umiddelbart efter - og så var jeg ikke i tvivl

Det skal dog siges, at der ingen som helst berettigelse er for den enorme prisforskel, der er mellem de to enheder, men sådan er det jo desværre tit inden for hifi - prisen bliver ikke sat efter reel værdi, men efter, hvad fabrikanten tror, han kan få for tingene!

Bemærk - der er rigtigt mange meninger om SS ringradiatorens lyd, og jeg har også hørt konstruktioner, hvor jeg ikke brød mig om den. Det kan skyldes rigtigt mange ting, og SS'eren skal have det helt rigtige delefilter for at yde sit bedste. Det filter, vi har fået lavet til Equilibrium højttalerne lader til at ramme rigtigt godt, for her synger den

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

Offcourse_dk26
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 11 August 2007
Lokalitet: Stor-København
Status: Offline
Indlæg: 1751
Sendt: 04 November 2007 kl. 18:43 | IP-adresse registreret

Super flot projekt.

Hvad skal man give for de ringradiatorer for tiden?

Og hvad er det for finer du har brugt? (er det massivt?)

Mvh.
Offcourse


__________________
If it´s lame - i´m not to blame

Stue-bio 7.1. Sunfire 12"sub. 50"8gen.pioneer Kuro. B&W 803s2 monoblok biamp + rega apollo cd
Til top Vis Offcourse_dk26's Profil Søg efter andre indlæg skrevet af Offcourse_dk26

thomas f
Forum Bruger
Forum Bruger


Bruger siden: 03 Juni 2004
Lokalitet: Sjælland
Status: Offline
Indlæg: 180
Sendt: 04 November 2007 kl. 20:30 | IP-adresse registreret

Offcourse_dk26 skrev:
Super flot projekt.

Hvad skal man give for de ringradiatorer for tiden?

Og hvad er det for finer du har brugt? (er det massivt?)

Mvh.
Offcourse

2250,- hos DAT - har jeg set. Mine er dog købt som brugt til en billigere pris....;-)

Der er tale om egefinér på mdf bund.



__________________
VH Thomas

http://www.groundsound.com/GalleryThomasF.php
Til top Vis thomas f's Profil Søg efter andre indlæg skrevet af thomas f Besøg thomas f's Websted

LAST
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 19 September 2003
Lokalitet: København
Status: Offline
Indlæg: 639
Sendt: 04 November 2007 kl. 21:00 | IP-adresse registreret

Hej thomas f

De er bare SUPER FLOTTE  vi glæder os til at høre dem

Har du fået plug'ne til at passe eller har du fået lavet nogle andre?

(R29 koster kun 1975,- hos DAT, http://www.ktradio.dk/dat/detail.asp?id=1065)

Hilsen LAST



__________________
http://www.volbeat.dk

http://www.nationupnorth.com
Til top Vis LAST's Profil Søg efter andre indlæg skrevet af LAST Besøg LAST's Websted

thomas f
Forum Bruger
Forum Bruger


Bruger siden: 03 Juni 2004
Lokalitet: Sjælland
Status: Offline
Indlæg: 180
Sendt: 05 November 2007 kl. 11:06 | IP-adresse registreret

LAST skrev:

Hej thomas f

De er bare SUPER FLOTTE  vi glæder os til at høre dem

Har du fået plug'ne til at passe eller har du fået lavet nogle andre?

(R29 koster kun 1975,- hos DAT, http://www.ktradio.dk/dat/detail.asp?id=1065)

Hilsen LAST

Jeg har fået malet og monteret plugs. Det ville ha været en smule lettere såfremt jeg kunne ha brugt en tyndere skrue, men jeg tror de sidder helt fint. Tak for hjælpen (jeg har stadig en flaske vin stående på mit kontor....;-))

I øvrigt godt at se, at prisen på R29 er ved at komme ned på et mere fornuftigt niveau!



__________________
VH Thomas

http://www.groundsound.com/GalleryThomasF.php
Til top Vis thomas f's Profil Søg efter andre indlæg skrevet af thomas f Besøg thomas f's Websted

Offcourse_dk26
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 11 August 2007
Lokalitet: Stor-København
Status: Offline
Indlæg: 1751
Sendt: 05 November 2007 kl. 13:17 | IP-adresse registreret

De ser rigtigt flotte ud med den egefiner.

Og med de enheder kan de næsten også kun lyde godt.
Held og lykke med dem fremover.

Offcourse


__________________
If it´s lame - i´m not to blame

Stue-bio 7.1. Sunfire 12"sub. 50"8gen.pioneer Kuro. B&W 803s2 monoblok biamp + rega apollo cd
Til top Vis Offcourse_dk26's Profil Søg efter andre indlæg skrevet af Offcourse_dk26

LAST
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 19 September 2003
Lokalitet: København
Status: Offline
Indlæg: 639
Sendt: 05 November 2007 kl. 18:46 | IP-adresse registreret

Hej thomas f

Kan vi ikke også lige få et skud af bagsiden, så vi kan se hvordan du "udlufter" fra ventilen til bagsiden? Og hvad med delefilteret, hvilke stumper bruger du der?

Hvis du da absolut ikke selv vil drikke den rødvin, så må jeg jo hellere komme forbi efter den  (skal jeg så tage min forforstærker med så du kan teste den? - den er kommet til at lyde meget bedre end den udgave du hørte)

Hilsen LAST



__________________
http://www.volbeat.dk

http://www.nationupnorth.com
Til top Vis LAST's Profil Søg efter andre indlæg skrevet af LAST Besøg LAST's Websted

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1462
Sendt: 05 November 2007 kl. 19:37 | IP-adresse registreret

Ja, Thomas! Nu må du komme ud af busken. Vi vil høre skønhederne!

Og det vil være spændende at høre LAST's pre samtidig

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

thomas f
Forum Bruger
Forum Bruger


Bruger siden: 03 Juni 2004
Lokalitet: Sjælland
Status: Offline
Indlæg: 180
Sendt: 06 November 2007 kl. 07:17 | IP-adresse registreret

Ja, LAST og AKSA! Det er tid til et visit. Der tilgår hurtigt en invitation.

Jeg prøver at tage et skud af bagsiden en af dagene. Her vil du kunne se, at jer er monteret en grå plast "rist" ind til det kammer hvor filteret er monteret. Ventilen sidder så i skillevæggen mellem selve kabinettet der huser mellemtone/diskant og filterkammeret.

Det skal siges, at kabinettet til mellemtonen i første omgang blev konstrueret til en anden enhed end Focalen, så volumen er ca 15 liter. Jeg har derfor fyldt sandposer i kabinettet samt fået konstrueret en ny forplade (en genial idé med løse forlpader - AKSA!) der passer til Focalen.

Filteret består af M-cap supreme, kobberfoliespoler og Duelund modstand. Vi kan måske afmontere en af bagpladerne så vi kan kigge ind til herlighederne når du kommer forbi?



__________________
VH Thomas

http://www.groundsound.com/GalleryThomasF.php
Til top Vis thomas f's Profil Søg efter andre indlæg skrevet af thomas f Besøg thomas f's Websted

syncroniq
Lukket konto
Lukket konto
Avatar
DAT - lukket efter ønske fra bruger.

Bruger siden: 10 Maj 2003
Lokalitet: Midtjylland
Status: Offline
Indlæg: 1715
Sendt: 06 November 2007 kl. 08:04 | IP-adresse registreret

Hey,

Super flot projekt

Til top Vis syncroniq's Profil Søg efter andre indlæg skrevet af syncroniq Besøg syncroniq's Websted

Meier
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 19 Februar 2004
Lokalitet: Sjælland
Status: Offline
Indlæg: 1339
Sendt: 06 November 2007 kl. 12:26 | IP-adresse registreret

thomas f skrev:

Filteret består af M-cap supreme, kobberfoliespoler og Duelund modstand. Vi kan måske afmontere en af bagpladerne så vi kan kigge ind til herlighederne når du kommer forbi?

Hvordan er det koblet sammen?

1.ordens eller hyr?

(PS- hvis det lyder lige så godt som det ser ud, så er jeg misundelig )

Til top Vis Meier's Profil Søg efter andre indlæg skrevet af Meier

Dief
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 14 Februar 2004
Lokalitet: Sønderjylland
Status: Offline
Indlæg: 1214
Sendt: 06 November 2007 kl. 16:24 | IP-adresse registreret

Ja de har flotte kurver de højttalere, tillykke med dem, flot lavet. Er selv igang med et lignende projekt.

Dief



__________________
Bio
Mit DIY
hj.side
Til top Vis Dief's Profil Søg efter andre indlæg skrevet af Dief Besøg Dief's Websted

Aksa
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Juli 2003
Lokalitet: Stor-København
Status: Offline
Indlæg: 1462
Sendt: 06 November 2007 kl. 20:06 | IP-adresse registreret

Meier skrev:
thomas f skrev:

Filteret består af M-cap supreme, kobberfoliespoler og Duelund modstand. Vi kan måske afmontere en af bagpladerne så vi kan kigge ind til herlighederne når du kommer forbi?



Hvordan er det koblet sammen?


1.ordens eller hyr?


(PS- hvis det lyder lige så godt som det ser ud, så er jeg misundelig )


Du kan roligt være misundelig - en anden bekendt har nemlig allerede for et års tid siden lavet et sæt Equilibrium jr., og de spiller fremragende

Filteret er et 2. ordens, der er blevet til ved beregning/måling/lytning.

Bassen kører aktivt med rumkorrektion/frekvenskorrektion/filtrering/eqalizing foretaget ved hjælp af en Behringer Ultradrive Pro DCX2496.

__________________
mvh
AKSA

"Life is too short for over-expensive hi-fi pretending to be high-end"
Til top Vis Aksa's Profil Søg efter andre indlæg skrevet af Aksa

thomas f
Forum Bruger
Forum Bruger


Bruger siden: 03 Juni 2004
Lokalitet: Sjælland
Status: Offline
Indlæg: 180
Sendt: 06 November 2007 kl. 20:07 | IP-adresse registreret

Meier skrev:
thomas f skrev:

Filteret består af M-cap supreme, kobberfoliespoler og Duelund modstand. Vi kan måske afmontere en af bagpladerne så vi kan kigge ind til herlighederne når du kommer forbi?

Hvordan er det koblet sammen?

1.ordens eller hyr?

(PS- hvis det lyder lige så godt som det ser ud, så er jeg misundelig )

Der er detaljer om filter o.a. i AKSA's tråd:  http://www.hifi4all.dk/forum/forum_posts.asp?TID=35336&P N=1



__________________
VH Thomas

http://www.groundsound.com/GalleryThomasF.php
Til top Vis thomas f's Profil Søg efter andre indlæg skrevet af thomas f Besøg thomas f's Websted
