Jeg har i et stykke tid været lidt lun på tanken om at bygge et Voigt horn, og især udgave fra Valutronic. Men det er jo meget stort, og hvis jeg skulle bruge højttalerne til noget, skulle det være i mit kontor, som ikke er særlig stort.

Samtidig var jeg lidt fascineret af denne tråd om "monotransportkassen", som r-l-b kalder den, og jeg tænkte, at det måske kunne være sjovt at bygge en højttaler af pap.

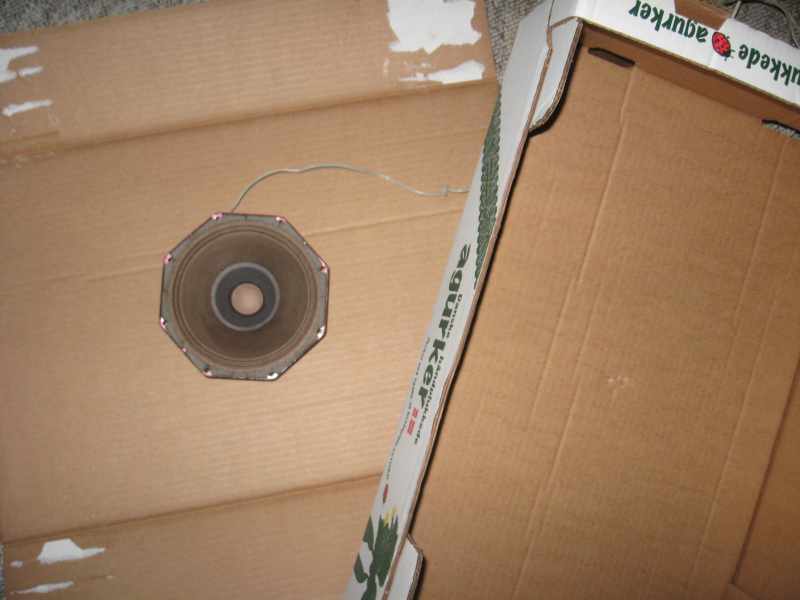

Jeg havde et par gamle Philips højttalere liggende, med en enkelt fuldtone-enhed i hver, og det virkede som en god basis for et low-budget forsøg - der er nogenlunde ok lyd i de gamle små højttalere. Her er et billede af materialerne - pap, pap og atter pap:

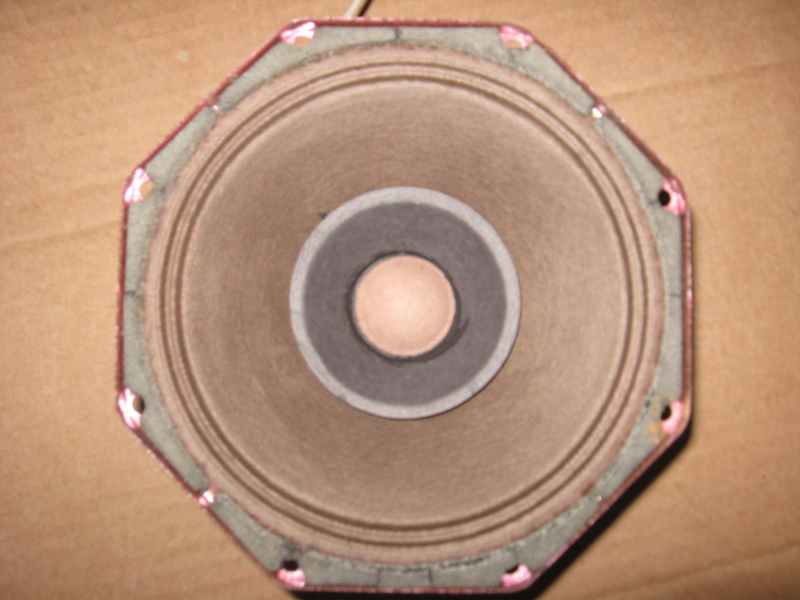

Selv kantophængene på de gamle højttalere er pap - er det ikke smukt?



Jeg gik i gang med Valutronic's model og mål, ganget med 0,4 - mest fordi længden af mine papkasser så passede med højden på højttalerne. Jeg var godt klar over, at lyden ikke ville blive det samme som de store, men stadig burde hornet jo fungere - blot ville det blive en højere frekvens, der blev forstærket i det. Bredden var dog fastlagt til 160mm, da enhederne er ca. 150mm brede - og de skulle jo være der. Men jeg har også forstået det sådan, at det er højde og dybde, der er vigtig på disse horn.

Samlingerne blev lavet med højteknologisk klar pakketape, og pappet kommer fra agurkekasser - det er meget vigtigt

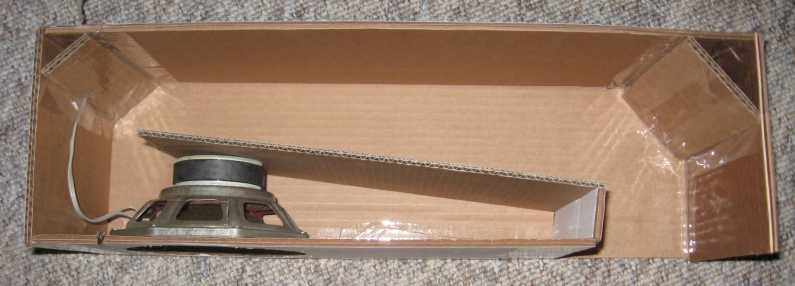

Sådan ser tværsnittet ud:

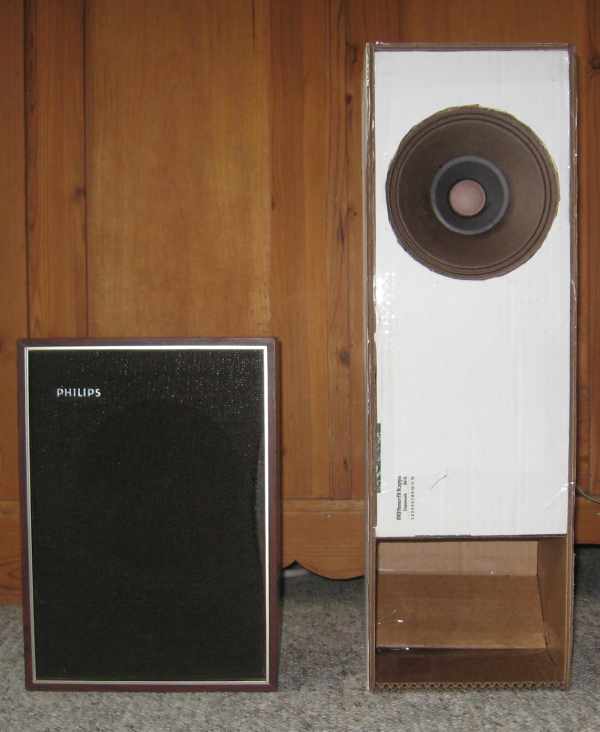

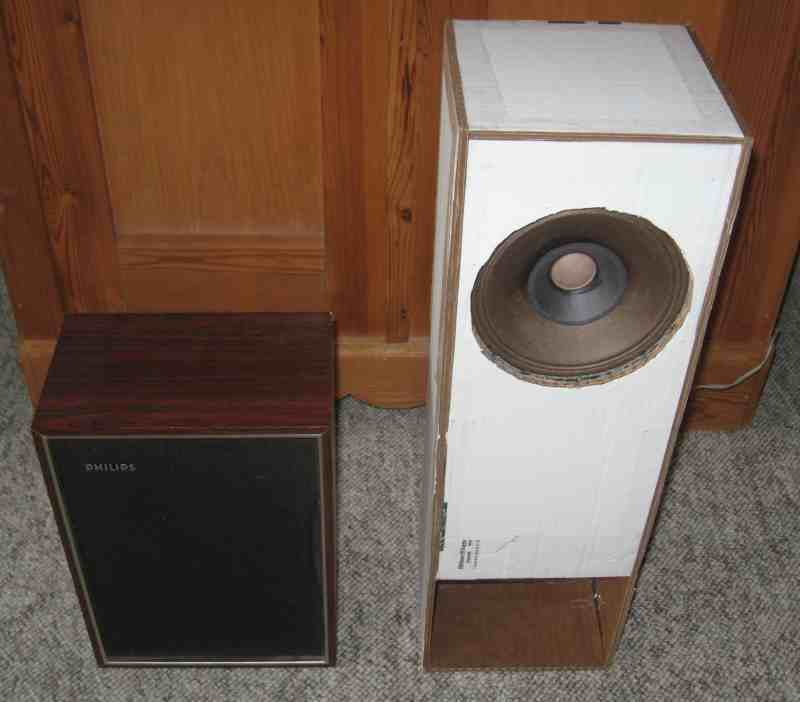

Og sådan ser det færdige resultat ud, ved siden af den original, der er tilbage:





Smukt ser det jo ud - men hvordan lyder det så? Jo, jeg prøvede at sætte forstærkeren på mono med begge højttalere tilsluttet, og så skifte frem og tilbage mellem venstre og højre. Og der er helt klart sket noget med lyden. Jeg synes, lyden er mere fyldig og åben i pap-hornet, og hvis man lægger øret ned til åbningen forneden, kan man høre, at hornet virker - der kommer helt klart dybe toner ud. Den originale højttaler spiller vist lidt højere end den nye, men det passer også meget godt med, at sådan en transmissionsliniehøjttaler som Voigt hornet kræver lidt ekstre kraft. Men jeg synes, lyden er en del bedre i pap-højttaleren.

Hvis man lægger øret helt hen til, kan man dog godt høre en uheldig egenskab ved pappet og tapen - det rasler lidt. Der er nok en grund til, at man ikke bygger højttalere af pap Men alt i alt synes jeg, forsøget var en succes - og nu overvejer jeg at lave en udgave i træ med 0.5 mål til kontoret.

__________________
HTPC, V-DAC, NAD 1240, 2x LC Audio The End, Avance Dana 980, Dual 1226 m. OM10 pickup

dysterland skrev: Samlingerne blev lavet med højteknologisk klar pakketape, og pappet kommer fra agurkekasser - det er meget vigtigt

Det henleder til tanken, at det er agurketider.

dysterland skrev: tapen - det rasler lidt. Der er nok en grund til, at man ikke bygger højttalere af pap Men alt i alt synes jeg, forsøget var en succes - og nu overvejer jeg at lave en udgave i træ med 0.5 mål til kontoret.

Jamen, trods alt stadig et sjovt lille Jørgen Clevin projekt.

Glæder mig til at se dem i træ, du skal igang med.

Mere længde vil ikke skade ...ca. 180 cm kanal vil gøre en forskel.

130 cm når det er knækket inden i,  og godt 180 hvis det er en stor trekantet pibe

__________________
for tiden afspiller jeg meget musik - det lyder godt

r-l-b skrev: 130 cm når det er knækket inden i,  og godt 180 hvis det er en stor trekantet pibe

Hvorfor vil du have det gjort 50 cm kortere, når det er foldet ?  Formoder det er totalhøjden du mener og ikke længden på piben ?

Et godt eks. på det er illustrationen herunder, som dysterland også linkede til.

ja - total højden på kassen - piben skal være samme længde -jeg ved ikke om der går noget fra eller til når man bøjer hornet ? men det var lige det horn fra svenske valutronic jeg tænkte på

__________________
for tiden afspiller jeg meget musik - det lyder godt

Sjovt indfald - kunne gå hen og blive en hel trend, hvis man kunne købe sådan et horn i næsten udstandset pap til at samle selv, og så en lille billig fuldtone.

r-l-b skrev: ja - total højden på kassen - piben skal være samme længde -jeg ved ikke om der går noget fra eller til når man bøjer hornet ? men det var lige det horn fra svenske valutronic jeg tænkte på

Var jeg også ret sikker på at du mente.

Det er aldrig nogen fordel at bøje, uanset hvilke transmissionslinier der er tale om. Men hvis man nu forestiller sig et langt horn på x antal meter, hvem har så lige plads til rådighed ( rum ) til det, uden bøjning ...så tankegangen med at bøje er nærmest uundgåelig.

SEJT!

__________________
Hilsen Flemming

EAS will rise again...

totalt blæret DOGME højtaler

__________________
Dette indlæg bygger på 10% faktuel viden og 90% sygeligt behov for opmærksom...

Tak

Ja, jeg er også godt klar over, at de ville bedre, hvis de var længere - men det er der ikke plads til, der hvor jeg har tænkt mig, de skal være. Men jeg tror, jeg venter med at bygge den endelige version, til jeg er færdig med kontoret, og ser hvor meget eller lidt plads, der er. Så bliver de så store, som det nu er muligt.

__________________
HTPC, V-DAC, NAD 1240, 2x LC Audio The End, Avance Dana 980, Dual 1226 m. OM10 pickup

Er der forresten nogen, der kan forklare mig, hvorfor Valutronic's horn lige er foldet, som det er? Hvad er sammenhængen mellem den foldede udgave, og så denne u-foldede: Valutronic 2?
Røret skulle jo være samme længde, men jeg har lidt svært ved at gennemskue det...

Er det de 840 mm gange 2, plus de omkring 300 mm i bunden, der tilsammen giver de ca. 2 meter, som det ufoldede horn er i højden?

__________________
HTPC, V-DAC, NAD 1240, 2x LC Audio The End, Avance Dana 980, Dual 1226 m. OM10 pickup

Syns det er så fedt at læse om denne slags projekter.

Der er kort fra idé til handling og resultatet er åbenbart helt ok, især i forhold til indsatsen.

Hmm, jeg ville nu altid 'porte' en Voigt 1/4-bølge sag, ikke lade den munde helt frit ud. Selvom anvendelsen af pap som byggemateriale nok gør den slags subtiliteter irrelevante .

Mon ikke du skulle prøve med nogle afstivninger? Skide-sjovt projekt. Jeg prøvede engang at "bygge" et bagladehorn til en 5". Der var så meget smæk på, at man blinkede med øjnene, når stortrommen foldede sig ud.

__________________
*Membranareal does the job - små højttalere er KUN i vejen*

Jeg mangler bare at støve en fuldtoneenhed op, så vil jeg os' vær' med.

bjerager skrev: Jeg mangler bare at støve en fuldtoneenhed op, så vil jeg os' vær' med.

Så må du en tur ud til de Blåmænd på genbrugspladsen.

bdef skrev: Syns det er så fedt at læse om denne slags projekter. Der er kort fra idé til handling og resultatet er åbenbart helt ok, især i forhold til indsatsen.

Enig  ....og alle kan være med.

Jeg viste min den bette knægt billedet af dysterland's papkasse-højttaler og nu er han gået igang, på egen hånd. Indtil videre er der skåret tre silvan flyttekasser istykker.  Tror også at vi bliver nødt til at tage en tur på genbrugspladsen, for at finde egnede enheder til hans projekt.

Har lige chekket op på nettet, hvor der faktisk findes en del "cardboard speakers" ....hvad siger i til den her, med illustration af transmissionslinien på siden ?

KrammeAcoustics skrev: bdef skrev: Syns det er så fedt at læse om denne slags projekter. Der er kort fra idé til handling og resultatet er åbenbart helt ok, især i forhold til indsatsen. Enig  ....og alle kan være med. Jeg viste min den bette knægt billedet af dysterland's papkasse-højttaler og nu er han gået igang, på egen hånd. Indtil videre er der skåret tre silvan flyttekasser istykker.  Tror også at vi bliver nødt til at tage en tur på genbrugspladsen, for at finde egnede enheder til hans projekt. Har lige chekket op på nettet, hvor der faktisk findes en del "cardboard speakers" ....hvad siger i til den her, med illustration af transmissionslinien på siden ?

Hold kæft hvor jeg elsker den - og hvor ville min kone hade den...

Hey interessant indlæg

Husker Charly højtalerne der blev testet i HF. i 80'erne.

Jeg har selv tænkt på at lege lidt med pap og det kunne være interessant hvis du påførte siderne snedkerlim og masser af pap og på den måde afstivede kabinetterne. Det ville sikkert også give endnu bedre lyd.

og Jamen jamen - jeg ligger inde med de selvsamme enheder.. Måske man skulle prøve

Venligst

__________________
Jesper

jesper olsen skrev: Jeg har selv tænkt på at lege lidt med pap og det kunne være interessant hvis du påførte siderne snedkerlim og masser af pap og på den måde afstivede kabinetterne. Det ville sikkert også give endnu bedre lyd.

En fyldningsdør er nærmest også kun pap og finertræ ...trods det er konstruktionen utrolig stærk, pga. af matrixformen indvendig.

Til det du siger mht. pap, kunne jeg godt forestille mig at det kan blive stærkt, ved at lime flere lag sammen.

Det kan nok bruges til en OB = 8 - 10 lag ...hmm.  Desværre bliver det nok alt for dyrt, med den megen lim der skal til.

bjerager skrev: Hold kæft hvor jeg elsker den - og hvor ville min kone hade den...
