Så kom stolene ind, for et par dage siden, man sidder super godt. Billeder bliver langt ind engang efter ferien, og så har jeg planer om lidt akustik ændringer.



__________________
Livet er for kort til kedeligt HIFI

M.v.h Jack

Min hjemmebio
Til top Vis JackD's Profil Søg efter andre indlæg skrevet af JackD Besøg JackD's Websted

JackD
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 14 September 2003
Lokalitet: Jylland
Status: Offline
Indlæg: 1896
Sendt: 22 Juli 2010 kl. 10:29 | IP-adresse registreret

Hej

Jeg har taget nogle målinger på group delay, og det undrer mig at før kalibrering (første billede) at centeren ser mere normal ud end på billede 2, efter kalibrering set med mine øjne. Den går rimelig stejlt.

Ser jeres øjne det samme?

Group Delay [M/sec] lodret

Frekvens Frekvens [Hz] Vandret

Billede 1 FØR

Mørkeblå SB, Lyseblå Surrond A, Center Lyserød, Lilla Front (Ligner Sort)

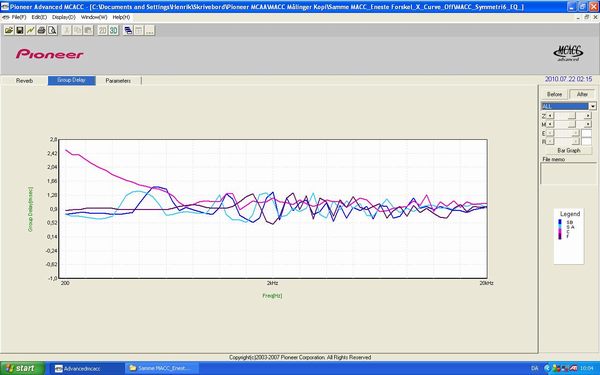

Billede 2 Efter

Tænker på centeren, kan ikke forstå grafen går så stejl opad.



__________________
Livet er for kort til kedeligt HIFI

M.v.h Jack

Min hjemmebio
Til top Vis JackD's Profil Søg efter andre indlæg skrevet af JackD Besøg JackD's Websted

JackD
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 14 September 2003
Lokalitet: Jylland
Status: Offline
Indlæg: 1896
Sendt: 22 Juli 2010 kl. 12:01 | IP-adresse registreret

Edit



__________________
Livet er for kort til kedeligt HIFI

M.v.h Jack

Min hjemmebio
Til top Vis JackD's Profil Søg efter andre indlæg skrevet af JackD Besøg JackD's Websted

p.las
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 12 Marts 2005
Lokalitet: Jylland
Status: Offline
Indlæg: 1249
Sendt: 22 Juli 2010 kl. 20:59 | IP-adresse registreret

jeg syntes at de fleste "room EQ" ikke er til det gode. Så længe der ikke bliver korrigeret i tidsdomænet ,er det bedre at lade vær. hvis der endelig skal korrigeres, skal det være fra 100hz og ned efter.......thats it
Til top Vis p.las's Profil Søg efter andre indlæg skrevet af p.las

Claus_DK
Forum Bruger
Forum Bruger


Bruger siden: 29 April 2005
Lokalitet: Århus
Status: Offline
Indlæg: 609
Sendt: 24 Juli 2010 kl. 10:49 | IP-adresse registreret

Mit bud er, at grafen viser at din center ikke spiller i korrekt fase efter korrektion, hvilket lyder mærkeligt!

Har du prøvet at køre kalibrering igen for at se om samme fejl viser sig igen?

Din center står ikke længere væk end fronterne?

Anyways:

Frequency Threshold of Audibility
8 kHz 2 msec
4 kHz 1.5 msec
2 kHz     1 msec
1 kHz  2 msec
500 Hz  3.2 msec



__________________

Til top Vis Claus_DK's Profil Søg efter andre indlæg skrevet af Claus_DK

JackD
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 14 September 2003
Lokalitet: Jylland
Status: Offline
Indlæg: 1896
Sendt: 01 August 2010 kl. 14:38 | IP-adresse registreret

p.las skrev:
jeg syntes at de fleste "room EQ" ikke er til det gode. Så længe der ikke bliver korrigeret i tidsdomænet ,er det bedre at lade vær. hvis der endelig skal korrigeres, skal det være fra 100hz og ned efter.......thats it

Hej P.las, du har ganske ret, har taget den automatiske equalizer fra.





__________________
Livet er for kort til kedeligt HIFI

M.v.h Jack

Min hjemmebio
Til top Vis JackD's Profil Søg efter andre indlæg skrevet af JackD Besøg JackD's Websted

JackD
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 14 September 2003
Lokalitet: Jylland
Status: Offline
Indlæg: 1896
Sendt: 01 August 2010 kl. 14:43 | IP-adresse registreret

Claus_DK skrev:

Mit bud er, at grafen viser at din center ikke spiller i korrekt fase efter korrektion, hvilket lyder mærkeligt!

Har du prøvet at køre kalibrering igen for at se om samme fejl viser sig igen?

Din center står ikke længere væk end fronterne?

Anyways:

Frequency Threshold of Audibility
8 kHz 2 msec
4 kHz 1.5 msec
2 kHz     1 msec
1 kHz  2 msec
500 Hz  3.2 msec

Equalizeren, laver samme fejl igen, har gjort det manuelt. Min center står ikke længere væk end fronterne.



__________________
Livet er for kort til kedeligt HIFI

M.v.h Jack

Min hjemmebio
Til top Vis JackD's Profil Søg efter andre indlæg skrevet af JackD Besøg JackD's Websted

JackD
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 14 September 2003
Lokalitet: Jylland
Status: Offline
Indlæg: 1896
Sendt: 01 August 2010 kl. 14:48 | IP-adresse registreret

Så har jeg været ved at lave lidt akustik, og tænkte på om nogen kunne hjælpe med at anaysere dem. Har desuden, været inde manuelt, og ændre på 125hz, 250hz og 500hz.

Prøv og tjecke dem ud.

Link til grafer:

http://picasaweb.google.dk/111553012079106988909/Hifi4allGra fer#



__________________
Livet er for kort til kedeligt HIFI

M.v.h Jack

Min hjemmebio
Til top Vis JackD's Profil Søg efter andre indlæg skrevet af JackD Besøg JackD's Websted

JackD
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 14 September 2003
Lokalitet: Jylland
Status: Offline
Indlæg: 1896
Sendt: 02 August 2010 kl. 15:41 | IP-adresse registreret

Her kan man se, hvor jeg har været inde manuelt og ændre ved de forskellige Hz.

Jeg synes selv det ser fornuftigt ud



__________________
Livet er for kort til kedeligt HIFI

M.v.h Jack

Min hjemmebio
Til top Vis JackD's Profil Søg efter andre indlæg skrevet af JackD Besøg JackD's Websted

Claus_DK
Forum Bruger
Forum Bruger


Bruger siden: 29 April 2005
Lokalitet: Århus
Status: Offline
Indlæg: 609
Sendt: 03 August 2010 kl. 13:12 | IP-adresse registreret

For mig ser det ud til at du har et generelt reverb på omkring 30ms.

I de dybe frekvenser er det lidt længere.

Det ser ud til, at du kan lade din EQ arbejde i tidsrummet 0-80ms og ikke op til 160ms, hvor linierne er stabile.

Synes ikke graferne er vildt logiske og måske tolker jeg dem forkert, men det var mit bud!

Jeg har selv en pioneer reciever faktisk, men fik aldrig det interface til at virke korrekt.

Kan man tage frekvensresponsgrafer?



__________________

Til top Vis Claus_DK's Profil Søg efter andre indlæg skrevet af Claus_DK

JackD
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 14 September 2003
Lokalitet: Jylland
Status: Offline
Indlæg: 1896
Sendt: 03 August 2010 kl. 20:02 | IP-adresse registreret

Du kan lægge et program ind på din pc, du kan hente på pioneer.dk, du skal bruge et RS-232C kabel, (Check om det er i din PC'er) Ellers kan man købe et kabel der går fra USB til RS-232C. Har lagt et link til grafer, som der er lagt ind på pc'eren, der kan du se, hvad man kan gøre.

Bemærk på min reciever er det et såkaldt croshed kabel, der skal bruge, det er højst sandsynligt, det samme du skal bruge.

Du kan også hente en software manual, på pioneer hjemmeside, hvis du søger under det din reciever hedder. Der kan du læse dig frem til lidt mere.



__________________
Livet er for kort til kedeligt HIFI

M.v.h Jack

Min hjemmebio
Til top Vis JackD's Profil Søg efter andre indlæg skrevet af JackD Besøg JackD's Websted

JackD
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 14 September 2003
Lokalitet: Jylland
Status: Offline
Indlæg: 1896
Sendt: 16 August 2010 kl. 16:51 | IP-adresse registreret

Har rodet lidt frem og tilbage med indstillingerne, og det bedste resultat, er ikke at justere i EQ-lizeren, hverken manuelt eller automatisk. Desuden har jeg slået standing wawe control fra. Det lavede simpelthen for meget rod i de dybe frekvenser i subben. Der er ingen grund til at korigere to steder. Desuden fik jeg det bedste resultat, ved Phase Control on. Lige ledes her lavede Full Band Phase Control mere skade end gavn.

Efter jeg har fået Troldtekt pladerne op, og ændret i det beskrevne, er lyden blevet flere klasser bedre.

Især dynamikken og bassen og hele lydbilledet er blevet større.

Så grafer der er pæne ved justering, er ikke altid, at foretrække.

Desuden er volume og delay, justeret som før, og hvor langt der er mellem bagkanalerne



__________________
Livet er for kort til kedeligt HIFI

M.v.h Jack

Min hjemmebio
Til top Vis JackD's Profil Søg efter andre indlæg skrevet af JackD Besøg JackD's Websted

JackD
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 14 September 2003
Lokalitet: Jylland
Status: Offline
Indlæg: 1896
Sendt: 03 September 2010 kl. 18:40 | IP-adresse registreret

Så er der nye Billeder

Her ses biografstolene, de er monteret på en Ahorn bordplade, bordene har jeg selv lavet, i eeg, hvor jeg har sat en dåseholder i i rustfri + skåle til slik, de kan begge afmonteres. De er monteret på et DIY Beslag. Både stole og beslagene til bordet, er monteret med brædebolte.



__________________
Livet er for kort til kedeligt HIFI

M.v.h Jack

Min hjemmebio
Til top Vis JackD's Profil Søg efter andre indlæg skrevet af JackD Besøg JackD's Websted

JackD
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 14 September 2003
Lokalitet: Jylland
Status: Offline
Indlæg: 1896
Sendt: 03 September 2010 kl. 18:48 | IP-adresse registreret

Her ses, led bånd monteret på biofrafstolene. Der er radiostyret fjernbetjening med, jeg kan skifte i stationere farver, 7 farveskift, 3 farveskift, et mode hvor den langsomt skifter farve over i hinanden, og så kan det blinke i takt med musikken + jeg kan justere speed og brightness

Til sidst er der et billede, af Blå LED, lys jeg har monteret inde bag ved biograf række nummer.



__________________
Livet er for kort til kedeligt HIFI

M.v.h Jack

Min hjemmebio
Til top Vis JackD's Profil Søg efter andre indlæg skrevet af JackD Besøg JackD's Websted

JackD
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 14 September 2003
Lokalitet: Jylland
Status: Offline
Indlæg: 1896
Sendt: 03 September 2010 kl. 18:49 | IP-adresse registreret

Her ses et ur jeg købte i en special forretning i Spanien



__________________
Livet er for kort til kedeligt HIFI

M.v.h Jack

Min hjemmebio
Til top Vis JackD's Profil Søg efter andre indlæg skrevet af JackD Besøg JackD's Websted

JackD
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 14 September 2003
Lokalitet: Jylland
Status: Offline
Indlæg: 1896
Sendt: 03 September 2010 kl. 18:56 | IP-adresse registreret

Her ses troldtekt, pakket ind i bomuldsengetøj.

Jeg kører 7.1, her ses to af surroundhøjtalerne. SSV og SVB

Her ses højre SSR, har dog ikke et billede af SBR

Her ses, de nye Kimber 8TC Kabler med WBT stik, bag ML. NO.331



__________________
Livet er for kort til kedeligt HIFI

M.v.h Jack

Min hjemmebio
Til top Vis JackD's Profil Søg efter andre indlæg skrevet af JackD Besøg JackD's Websted

JackD
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 14 September 2003
Lokalitet: Jylland
Status: Offline
Indlæg: 1896
Sendt: 03 September 2010 kl. 21:08 | IP-adresse registreret

Hej, nogen der kan sige mig om mit link, virker til mit hifi4all-fotoalbum, se første indlæg der er skrevet på side 1.

M.v.h Jack



__________________
Livet er for kort til kedeligt HIFI

M.v.h Jack

Min hjemmebio
Til top Vis JackD's Profil Søg efter andre indlæg skrevet af JackD Besøg JackD's Websted

sonny73
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 01 August 2009
Lokalitet: Jylland
Status: Offline
Indlæg: 338
Sendt: 03 September 2010 kl. 23:41 | IP-adresse registreret

jep den virker font

de troldtek plader har du monteret dem dirakte på væg eller er der isolering bagved ?



__________________
Til top Vis sonny73's Profil Søg efter andre indlæg skrevet af sonny73

JackD
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 14 September 2003
Lokalitet: Jylland
Status: Offline
Indlæg: 1896
Sendt: 03 September 2010 kl. 23:44 | IP-adresse registreret

sonny73 skrev:

jep den virker font

de troldtek plader har du monteret dem dirakte på væg eller er der isolering bagved ?

Jo, tak

Troldtekten er monteret direkte på væg, kunne ikke sætte noget op i loftet, hvor jeg bor, de er bare beklædt med lagen og det sorte med sengebetræk.

Det har hjulpet gevaldigt på bassen, især ved film, på høj volume



__________________
Livet er for kort til kedeligt HIFI

M.v.h Jack

Min hjemmebio
Til top Vis JackD's Profil Søg efter andre indlæg skrevet af JackD Besøg JackD's Websted

JackD
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 14 September 2003
Lokalitet: Jylland
Status: Offline
Indlæg: 1896
Sendt: 08 September 2010 kl. 20:33 | IP-adresse registreret

Så er det spændende om der ryger en Oppo BDP83 ind ad døren
