Billeder af mit DIY-projekt
 HIFI4ALL Forum : Billeder af mit DIY-projekt
Emne Emne: 4P1L forforstærker Indryk indlægOpret nyt emne
Side af 53
Forfatter
Besked << Forrige emne | Næste emne >>
NewClassD
Branchemedlem
Branchemedlem


Bruger siden: 03 Juni 2006
Lokalitet: Midtjylland
Status: Offline
Indlæg: 203
Sendt: 13 Juli 2014 kl. 20:38 | IP-adresse registreret Citér NewClassD

Ligesom her: http://www.bartola.co.uk/valves/wp-content/uploads/2012/06/4 P1L-Siberian-DHT-Preamp.png
Til top Vis NewClassD's Profil Søg efter andre indlæg skrevet af NewClassD Besøg NewClassD's Websted

Tubetram
Forum Bruger
Forum Bruger


Bruger siden: 18 Marts 2012
Lokalitet: Sydjylland
Status: Offline
Indlæg: 615
Sendt: 13 Juli 2014 kl. 20:49 | IP-adresse registreret Citér Tubetram

Tak for rådet...det vil jeg prøve...

Lars ved du tilfældigvis om det har noget at sige med potmeter modstand...jeg bruger pt en 50k men diagrammet viser 100k
Til top Vis Tubetram's Profil Søg efter andre indlæg skrevet af Tubetram

NewClassD
Branchemedlem
Branchemedlem


Bruger siden: 03 Juni 2006
Lokalitet: Midtjylland
Status: Offline
Indlæg: 203
Sendt: 13 Juli 2014 kl. 20:55 | IP-adresse registreret Citér NewClassD

Det er helt fint, det betyder kun at indgangsimpedansen falder til 50k.

Det kan have betydning hvis du har en rør DAC før dit trin, som har en for lille kondensator i udgangen. Ved 50k vil jeg sige at
kondensatoren ihvertfald ikke må være mindre end 0.5uF.

Har du bare en alm. CD afspiller el. lign koblet til, så er der slet ingen problemer.
Til top Vis NewClassD's Profil Søg efter andre indlæg skrevet af NewClassD Besøg NewClassD's Websted

michaelvv
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 02 Marts 2005
Lokalitet: Sydjylland
Status: Offline
Indlæg: 1001
Sendt: 13 Juli 2014 kl. 20:59 | IP-adresse registreret Citér michaelvv

Hej Bjarne...

Hvis du finder ud af noget med den der "modstand" så gi lige lyd fra dig...

Kan ikke se noget link til billeder, og så længe at du ikke sælger noget elektronik
med 340Volt på en åben spånplade så tror jeg ikke demko/kunder sagsøger dig.

Jeg så noget med en modstand på bartoli diagram, men det var først efter jeg
havde bygget min.

Nu når vi har fået "fornemt" besøg på denne side at nogle "som ved noget om elektronik"
skal vi jo bare suge til os :-)

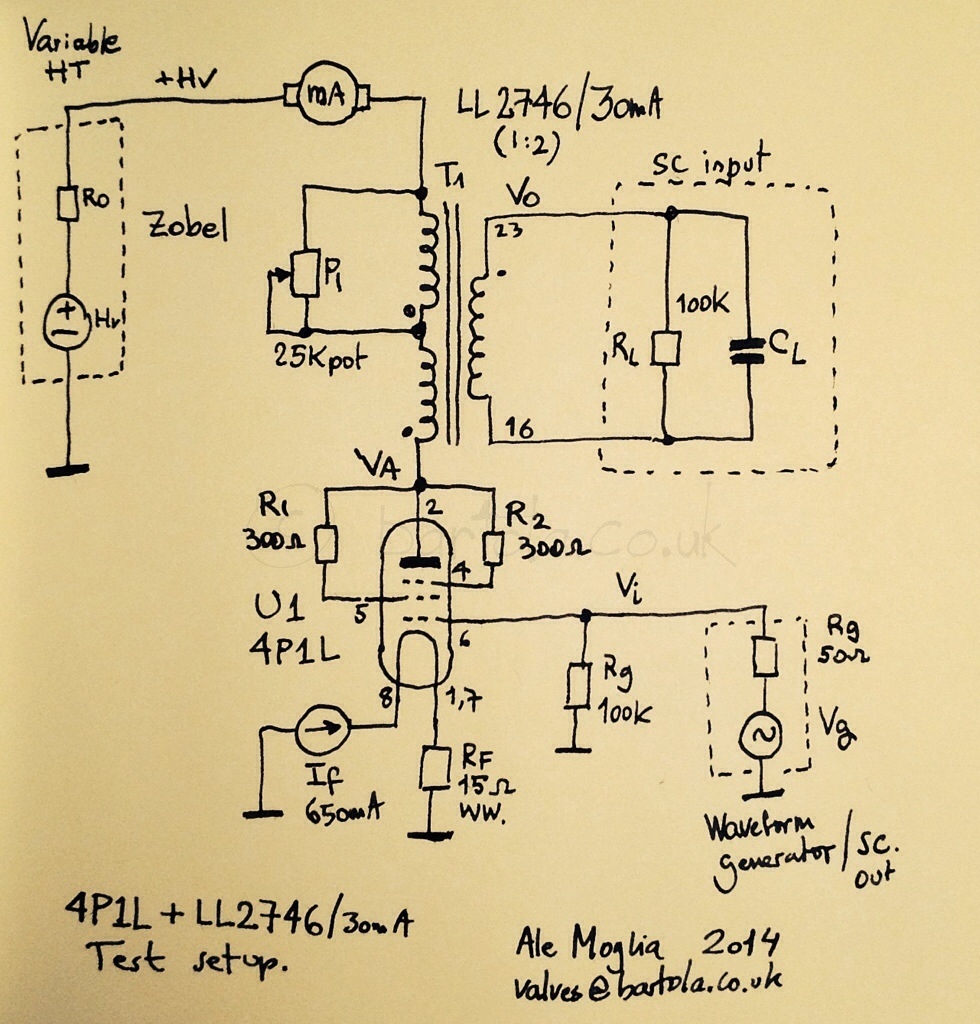

Til den der ved noget... Hvad gør R1 og R2 på de 300 Ohm , de var ikke lige på det
diagram jeg byggede af ver 1..

Link her :


diagram 4P1L

/MVH Michael.



Til top Vis michaelvv's Profil Søg efter andre indlæg skrevet af michaelvv Besøg michaelvv's Websted

NewClassD
Branchemedlem
Branchemedlem


Bruger siden: 03 Juni 2006
Lokalitet: Midtjylland
Status: Offline
Indlæg: 203
Sendt: 13 Juli 2014 kl. 21:22 | IP-adresse registreret Citér NewClassD

Det er vist noget med at sænke potentialet på de to gitre i forhold til anoden.
Til top Vis NewClassD's Profil Søg efter andre indlæg skrevet af NewClassD Besøg NewClassD's Websted

Tubetram
Forum Bruger
Forum Bruger


Bruger siden: 18 Marts 2012
Lokalitet: Sydjylland
Status: Offline
Indlæg: 615
Sendt: 14 Juli 2014 kl. 00:09 | IP-adresse registreret Citér Tubetram

Hej
Så fik jeg monteret 1k modstande direkte på rør sokkel---det dæmper yderlig støjen...nu er der meget lidt tilbage...

Den 4P1L har en stemmegengivelse der er mega opløst ..det kan man godt blive forfalden til

mvh Bjarne
Til top Vis Tubetram's Profil Søg efter andre indlæg skrevet af Tubetram

MortenB
Forum Bruger
Forum Bruger

Tidl. TRX850

Bruger siden: 13 December 2005
Lokalitet: Østjylland
Status: Offline
Indlæg: 941
Sendt: 14 Juli 2014 kl. 13:18 | IP-adresse registreret Citér MortenB

NewClassD skrev:
Jeps samme Lars Clausen :-)

Jeg har 3 forskellige konstruktioner i tankerne, jeg håber at jeg kan sortere een eller to fra inden, ellers vil i nok modtage
2 - 3 sæt kondensatorer at lege med...

Den første er nok det man kan kalde 'den oplagte' løsning, bestående af en god plast kondensator f.eks. Rifa med modstand og
sølv/MICA. Den anden løsning er der lagt mere vægt på netværket, og her bruges flere mindre plast kondensatorer i et
netværk, og med sølv/MICA bypass. Den sidste løsning er mere speciel, men den vil jeg lige tygge lidt mere på. Hvis den ender
med at blive til noget brugbart skal jeg nok fortælle alle detaljerne om den også.


Godt Lars, med din evne til at tilgå kendte problemstillinger på nye måder, så skal der nok komme noget spændende ud af det hér..! (Hvis du husker tilbage på en gut, der har bygget dine konstruktioner flottere end alle andre, samt engang været forbi med en tosset Amerikaner, som overvejede at bruge dig som designer på sine egne konstruktioner - så er det mig  ;-))

@ Og Bjarne... jeg kan se din Tram II er på vej på pension. Ærgerligt, at det aldrig lykkdes at få den støjfri.


__________________
Hilsen, Morten
Til top Vis MortenB's Profil Søg efter andre indlæg skrevet af MortenB

Tubetram
Forum Bruger
Forum Bruger


Bruger siden: 18 Marts 2012
Lokalitet: Sydjylland
Status: Offline
Indlæg: 615
Sendt: 14 Juli 2014 kl. 14:47 | IP-adresse registreret Citér Tubetram

Hej Morten
jep. træls at Tram ikke kunne blive støjsvag nok...der er åbenbart nogle udgaver som støjer mere end andre

men må sige at hvis indtrykket holder sig ..så er 4P1L en glimrende erstatning for den..
mvh Bjarne
Til top Vis Tubetram's Profil Søg efter andre indlæg skrevet af Tubetram

MortenB
Forum Bruger
Forum Bruger

Tidl. TRX850

Bruger siden: 13 December 2005
Lokalitet: Østjylland
Status: Offline
Indlæg: 941
Sendt: 14 Juli 2014 kl. 16:00 | IP-adresse registreret Citér MortenB

Jeg tror ikke det handler om, at ''nogle udgaver støjer'', jeg tror bare, at der er ét eller andet i din konstruktion, der ikke er optimalt. Du er den eneste jeg kender til, der har en Tram II, der støjer uacceptabelt. Hvis det var et generelt problem ville mange andre også have problemet. Men anyway, det kan du jo ikke bruge til noget - du kan kun forholde dig til, at din ikke virker, og derfor er det jo en logisk konsekvens at prøve noget andet... Og så er det jo super, at denne konstruktion tilsyneladende er rigtig, rigtig god..!

__________________
Hilsen, Morten
Til top Vis MortenB's Profil Søg efter andre indlæg skrevet af MortenB

Tubetram
Forum Bruger
Forum Bruger


Bruger siden: 18 Marts 2012
Lokalitet: Sydjylland
Status: Offline
Indlæg: 615
Sendt: 14 Juli 2014 kl. 18:58 | IP-adresse registreret Citér Tubetram

Ang støj i Tram2..jeg har talt med en der også havde støj...var vist købt brugt...tror faktisk der var en eller anden fejl på et
print eller noget,i min Tram..kunne desværre ikke leve med det i længden

Et spørgsmål

min volume tager meget hurtig fat...begynder at spille rimelig bare man drejer lidt på den..nogen der har en forklaring på
dette

på diagrammet over min 4P1L. viser den at input går til regulator ben på volume pot

jeg har monteret min med regulator ben direkte til ben 6 på rør

nogen der kan svare på hvad der er det rigtige ?
'
mvh Bjarne
Til top Vis Tubetram's Profil Søg efter andre indlæg skrevet af Tubetram

MortenB
Forum Bruger
Forum Bruger

Tidl. TRX850

Bruger siden: 13 December 2005
Lokalitet: Østjylland
Status: Offline
Indlæg: 941
Sendt: 14 Juli 2014 kl. 19:10 | IP-adresse registreret Citér MortenB

Vedr Tram... Ja, hvis man kører med ''de gamle'' glødeforsyninger er der støj, den oprindelige forsyning var jo fejlkonstrueret. De kan bringes til at køre uden støj, og jeg tror jeg efterhånden har været i dialog med / hjulpet ca 30 Tram II ejere. Alle har oplevet støj, det er jo kritisk ved enhver DHT konstruktion, men det har kunnet afhjælpes så de kører helt problemfrit - bare ikke din, hvilket jo er rigtig ærgerligt.. Men nok om dét. Dette er jo en tråd om noget andet.

Din volumen: Det kan tyde på, at du bruger et lineært potmeter, du skal bruge et logaritmisk. Hvis du helt dropper din Tram og ripper den for dele, så kan du jo genbruge volumen / indgangsvælger printene fra Tram. Særligt, hvis den bruges i shunt mode er det en super, super god konstruktion.

__________________
Hilsen, Morten
Til top Vis MortenB's Profil Søg efter andre indlæg skrevet af MortenB

Tubetram
Forum Bruger
Forum Bruger


Bruger siden: 18 Marts 2012
Lokalitet: Sydjylland
Status: Offline
Indlæg: 615
Sendt: 14 Juli 2014 kl. 19:25 | IP-adresse registreret Citér Tubetram

Morten...det med en lineært volume havde jeg ikke lige tænkt på..det var en gammel volume jeg havde liggende..må lige prøve
at måle på den

har selv tænkt på at genbruge stumper fra Tram...bla, er trafo og volume fint

volumen i Tram havde problem med at skrue langt nok ned (shunt koblet ) er der en løsning på dette ?

mvh Bjarne
Til top Vis Tubetram's Profil Søg efter andre indlæg skrevet af Tubetram

NewClassD
Branchemedlem
Branchemedlem


Bruger siden: 03 Juni 2006
Lokalitet: Midtjylland
Status: Offline
Indlæg: 203
Sendt: 16 Juli 2014 kl. 20:27 | IP-adresse registreret Citér NewClassD

Til top Vis NewClassD's Profil Søg efter andre indlæg skrevet af NewClassD Besøg NewClassD's Websted

Tubetram
Forum Bruger
Forum Bruger


Bruger siden: 18 Marts 2012
Lokalitet: Sydjylland
Status: Offline
Indlæg: 615
Sendt: 16 Juli 2014 kl. 20:39 | IP-adresse registreret Citér Tubetram

Der er lidt om de caps her...

http://www.head-fi.org/t/284863/orgy-of-capacitors-the-cap-t hread/75
Til top Vis Tubetram's Profil Søg efter andre indlæg skrevet af Tubetram

michaelvv
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 02 Marts 2005
Lokalitet: Sydjylland
Status: Offline
Indlæg: 1001
Sendt: 16 Juli 2014 kl. 20:47 | IP-adresse registreret Citér michaelvv

NewClassD skrev:
Nogen der har nogen idé om hvordan sådan en kondensator mon lyder?

utm_source=getresponse&utm_medium=email&utm_campaign=1expres
s&utm_content=pcX+New+Product+Additions%3A+FURUTECH+%26+ADL+ USB+C
ables%3B+PEARL+CryoValve+Tubes+%28over+13+Types%2F500+pcs%2F
5+Grades%29%3B+Bulk+Priced+CONNEX+Silver-Plated+Teflon+Hook-
Up+Wire%3B+AMTRANS+Rotary+Switches%3B+And+Many+More+Items+-+ Check+Them+Out+%21">Teflon
Kondensator


Hej....

Har hørt fra meget seriøse folk fra diyaudio.com at de er rigtige gode en del
over i V-Cap lejren med ikke på niveau med V-Cap CuFT, mere ala deres Tin Folie.

De er ekstremt store, mener en 0.33 uF er ca 105x60 mm...

Har selv nogle russiske K75-10 PIO liggende toppen af russiske (Papir in Oil).

Der er ret store, men intet i sammenligning med FT-3...

/MVH Michael








Til top Vis michaelvv's Profil Søg efter andre indlæg skrevet af michaelvv Besøg michaelvv's Websted

Tubetram
Forum Bruger
Forum Bruger


Bruger siden: 18 Marts 2012
Lokalitet: Sydjylland
Status: Offline
Indlæg: 615
Sendt: 19 Juli 2014 kl. 11:14 | IP-adresse registreret Citér Tubetram

Hej

Er så kommet et stort skridt nærmere på at gøre min 4P1L støjfri--

har monteret min nye Rod Coleman regulator,,,det gav ikke den store forskel på støj..

spændingen til heater målte jeg på plussiden af Coleman ..til at være de 10.30v som diagram viser

men det viser sig, at det er bedre at regulere den ind efter de 8.7v, som måles over bias modstand,,,det sænkede støjen
betragtelig

nærmer mig nu Michaels niveau

mvh Bjarne
Til top Vis Tubetram's Profil Søg efter andre indlæg skrevet af Tubetram

ABaudio
Branchemedlem
Branchemedlem

AB Audio

Bruger siden: 10 November 2008
Lokalitet: København
Status: Offline
Indlæg: 279
Sendt: 19 Juli 2014 kl. 14:02 | IP-adresse registreret Citér ABaudio

NewClassD skrev:
Ligesom her: http://www.bartola.co.uk/valves/wp-content/uploads/2012/06/4 P1L-Siberian-


Hej Lars....(og alle andre her)

Jeg vil meget gerne prøve dine kondensatorer, når i har nogle prøver færdig.....Gerne 0,22 til 0,47 uf, 2 stk, hvis det
kan lade sig gøre.
Har prøvet lidt af hvert af kondensatorer igennem de sidste 30 år.
(dejlig med en dansk Rør diy tråd, der er langt imellem:-)

Mvh
Allan
Til top Vis ABaudio's Profil Søg efter andre indlæg skrevet af ABaudio Besøg ABaudio's Websted

NewClassD
Branchemedlem
Branchemedlem


Bruger siden: 03 Juni 2006
Lokalitet: Midtjylland
Status: Offline
Indlæg: 203
Sendt: 19 Juli 2014 kl. 14:05 | IP-adresse registreret Citér NewClassD

Hej Allan

Jeg har lige netop bestilt kondensatorer hjem fra USA til forsøget, jeg håber der er til et ekstra sæt. men ihvertfald de er på vej nu, så det bliver spændende.

Mange hilsner
Til top Vis NewClassD's Profil Søg efter andre indlæg skrevet af NewClassD Besøg NewClassD's Websted

michaelvv
Forum Bruger
Forum Bruger
Avatar

Bruger siden: 02 Marts 2005
Lokalitet: Sydjylland
Status: Offline
Indlæg: 1001
Sendt: 19 Juli 2014 kl. 22:37 | IP-adresse registreret Citér michaelvv

Hej Til Alle.

Jeg kan kun svare for mig selv, men jeg er dybt glad for at nogle
af jer der virkeligt ved noget om rør og elektronik viser jeres besøg.

Jeg byggede min 4P1L i frustration over hvad man kunne gøre og ikke
kunne gøre og det gjorde mig bare så frustreret.

Efter næsten 4 måneder må jeg indse at det er det bedste tiltag jeg nogensinde har
gjort indenfor HIFI.

Min er ikke perfekt, men jeg er faktisk ret ligeglad med de små ting som
ikke er optimale så LÆNGE JEG HAR LYDEN, og det har jeg :-)

Jeg har lige hørt på en ret ok forforstærker også rør og det er kun en
erstatning som jeg i længden ikke vil kunne leve med.

JEG ved absolut ikke ret meget om rør, men jeg har lyden som jeg har ledt
efter hele mit liv så jeg bukker og takker :-)

PS!

Til Bjarne.

Giv dig tid til at lytte, du skal nok komme igennem de små "problemer", men husk
at nyd den lyd du har når du lytter til en 4P1L.

/MVH Michael.




Til top Vis michaelvv's Profil Søg efter andre indlæg skrevet af michaelvv Besøg michaelvv's Websted

Tubetram
Forum Bruger
Forum Bruger


Bruger siden: 18 Marts 2012
Lokalitet: Sydjylland
Status: Offline
Indlæg: 615
Sendt: 19 Juli 2014 kl. 23:45 | IP-adresse registreret Citér Tubetram

Det er jo netop det sjove ved selvbyg..at løse alle de små ting der dukker op---når så samtidig lyden bliver bedre,,samtidig
med støjen bliver mindre,,gør det jo ikke mindre spændende

overall er jeg super tilfreds med den lyd som dette billige rør kan give..det er svært at forestille sig ,,før man har prøvet

nu er næste udfordring,om jeg vil bruge 2 stk forsyninger til hi.volt,,har såmænd alle stumper til det..mon det er besværet
værd ??

mvh Bjarne
Til top Vis Tubetram's Profil Søg efter andre indlæg skrevet af Tubetram


<< Forrige Side af 53 Næste >>
  Indryk indlægOpret nyt emne
Printervenlig udgave Printervenlig udgave

Skift forum
Du kan ikke oprette nye emner i dette forum
Du kan ikke besvare indlæg i dette forum
Du kan ikke slette dine indlæg i dette forum
Du kan ikke redigere dine indlæg i dette forum
Du kan ikke oprette afstemninger i dette forum
Du kan ikke stemme i dette forum

Copyright © 2017 HIFI4ALL.DK - Alle rettigheder forbeholdes
