Hej medlyttere

Jeg har fået et problem som jeg gerne vil have hjælp til. Jeg har en transformer med 3 udtag. 1 til 220v 1 til 110v og 1 til o. Mit problem er når - rigtigt tilsuttet - jeg sætter stik i stikkontakten  på 220v siden så springer propperne. Det gør de ikke når stikket er i stikkontakten og jeg tænder på 110v siden. Hvad kan jeg gøre for at forhindre det første ? Jeg vil lige sige at transformeren er på 1100va
og jeg bruger en gløde pære på 25W. Jeg vil blive meget glad for råd og vejledning.

 hilsen Ole

Hej

ingen der ved noget ?  det kan jeg ikke tro..

hilsen Ole

Kan du evt smide et billede hvor man kan se tilslutningerne??

Hvis ikke du selv er i stand til at gennemskue en transformator, skal du muligvis være lidt påpasselig med at putte ting i
stikkontakten. Og kobler du en 110V vikling til stikkontaktens 230V, er du allerede ude på farlig grund

Du må ikke tilslutte 220V - til 110 V vikling. Det er farligt.
Men ellers et meget normalt problem med store transformatorer. Din transformators startstrøm er nok for stor, så du skal bruge et softstart kredsløb.

Jeg har ikke lavet fejl og har foretaget målinger på hvad der er hvad. problemet kan være et fælles nul.

hilsen Ole

sosaudio skrev: Hej medlyttereJeg har fået et problem som jeg gerne vil have hjælp til. Jeg har en transformer med 3 udtag. 1 til 220v 1 til 110v og 1 til o. Mit problem er når - rigtigt tilsuttet - jeg sætter stik i stikkontakten  på 220v siden så springer propperne. Det gør de ikke når stikket er i stikkontakten og jeg tænder på 110v siden. Hvad kan jeg gøre for at forhindre det første ? Jeg vil lige sige at transformeren er på 1100va og jeg bruger en gløde pære på 25W. Jeg vil blive meget glad for råd og vejledning. hilsen Ole

Jeg tror du skal prøve at tegne tingene ned, og/eller upload et billede - jeg finder din beskrivelse totalt uforståelig.

Hvad er det for en trafo ?

__________________
-Jan@tecdata.dk
..... en Rigtig Receiver vejer over 30 Kg

Hej

Efter at have læst om soft starter kredsløb tror jeg at det er et sådan jeg mangler. Ellers nogle bud,

hilsen Ole

Tjaaae sosaudio, jeg kunne også godt tænke mig at se et billede/tegning af "dyret". En 1100 watt trafo hvor eneste belastning på sekundærsiden er en 25 watt pære, skal ikke baldre en 13 Amp sikring ved opstart. Mine gamle monotrin havde 1 Kw trafo i hver, her skete der da ingenting om de så begge blev tændt samtidig (og der er ingen soft start i dem). Du er sikker på, at det ikke er en autotrafo, du har fat i?????

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Hej

problemet ligger i at jeg har hfi relæ så vidt jeg kan forstå. Det er ikke hver gang sikringen ryger ellers kan jeg slå sikringen til igen og så kører det.

hilsen Ole

sosaudio skrev: Hej problemet ligger i at jeg har hfi relæ så vidt jeg kan forstå. Det er ikke hver gang sikringen ryger ellers kan jeg slå sikringen til igen og så kører det.hilsen Ole

Hvis du ønsker nogen form for hjælp , eller input fra andre - tror jeg du skal prøve at læse det der bliver skrevet til dig.

__________________
-Jan@tecdata.dk
..... en Rigtig Receiver vejer over 30 Kg

Hvad er det for en trafo du har ?. Især ringkerne trafoer er kendt for at have brug for softstart - når de er viklet til store effekter, da de har store startstrømme. Hvis man får tændt for trafoen, lige når ac spændingen passerer 0, så er der ingen problemer. Men tændes der senere på ac kurven, kan start strømmen i en stor trafo, være så stor af sikringerne springer. Det passer meget godt med din forklaring om, at det ikke er hver gang det sker.
Men vi vil meget gerne se et diagram / billede eller et tegning af din konstruktion -for at vi bedre kan forstå det du skriver - især da du nu også omtaler hfi relæ. Det er vigtigt at få at vide om det er sikringen der ryger, som du tidligere har skrevet - eller om det er hfi relæet der slå fra. Er det hfi relæet, så har du et alvorligt problem.

sosaudio skrev:

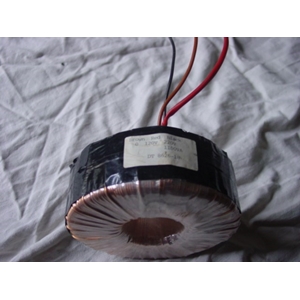

Jeg tænkte nok, at det var en ringkerne. Men dit billede viser ikke hvordan du har forbundet transformatoren.

Sort kabel til 220v

brunt kabel til 110v

rødt kabel til o dette kabel går som 0 for de 2  andre

hilsen ole

sosaudio skrev: Sort kabel til 220v brunt kabel til 110vrødt kabel til o dette kabel går som 0 for de 2  andrehilsen ole

Ok - du bruger den som autotrafo. Hvis det er sikringerne der springer - og ikke dit HFI relæ, så er det sandsynligvis pga. trafoens store startstrøm. Men kan vi få et billede af trafoens mærkning ?.

Hvis det er de eneste tre tilledninger der er på den, er det en autotrafo !!!

__________________
Alt under 500 watt er til garagen.
Mens Løgnen løb fra Bagdad til Konstantinopel, fumlede Sandheden fortsat rundt efter sine sandaler.

Boydk skrev: Hvis det er de eneste tre tilledninger der er på den, er det en autotrafo !!!

Det er da ganske tænkeligt :)

Gad vide om vi nogensinde får opklaret hvad "man" egentligt vil den den tingest ?

køre noget 110v udstyr her i landet - eller befinder sig hvor der er 110v og vil bruge sit 220v grej - ohh well ..

Solen er stået op og jeg skal ud og lege med brændeflækkeren hvis den kan lade være med at springe nogle sikringer, øehhh eller slår den bare HFI relæet fra ?

__________________
-Jan@tecdata.dk
..... en Rigtig Receiver vejer over 30 Kg

Hej

nu har læst lidt på emnet og det er en autotrafo. Der er kun 3 tilledninger
på trafo label står der:

br4own     red   black
 0          ;    120v  220v

1100va

dt 8626-18

Hvor stiller det mig i forhold til hfi relæ

hilsen Ole

Hvad er dit formål med denne trafo ? Har du noget 110V udstyr der skal på lysnettet eller ?

Hvis HFI/HPFI relæet slår fra så har du et seriøst problem. Det måler forskellen mellem det strøm der går ind i faserne og det der
kommer retur på 0. Overstiger den forskel en lille margin så forsvinder der strøm direkte til jord (Igennem en person
eksempelvis) og den slår fra.

Det må intet elektrisk apparat kunne forsage, så er det defekt og skal repareres.

Sætter du 220V til 110V vindingen så være opmærksom på der så er 440V på 220V udtaget så du skal være lidt forsigtig med
den konstruktion.

Du skylder os at fortælle lidt om dit projekt så kan vi bedre hjælpe.

/Bjarne
