Mit surround setup er efterhånden ved at være fuldendt, men hvad er film som U-571, King Kong m.fl. uden en ordentlig "mande sub" ?

Skal der være bas, så lad der være BASSS...

Her er nogle af mine tidligere projekter

HD10-XT
http://www.hifi4all.dk/forum/forum_posts.asp?TID=51696&K W=ocmaster%2Edk

HD5-XT og HD10C-XT
http://www.hifi4all.dk/forum/forum_posts.asp?TID=63138&P N=1&TPN=1


Projekt log

230308 - Projektstart
230308 - Foreløbig fastsat start for byggeriet

230308 - 3D model i rigtig målestok udført..
230308 - Projekt start, og nået et godt stykke af arbejdet, billeder tilføjet..!
240308 - Front og bagside monteret, samt indre kabinet til Hypex'en..
300308 - Kabinettet færdigt, med undtagelse af soklen, da pladen slap op..

Lidt info..

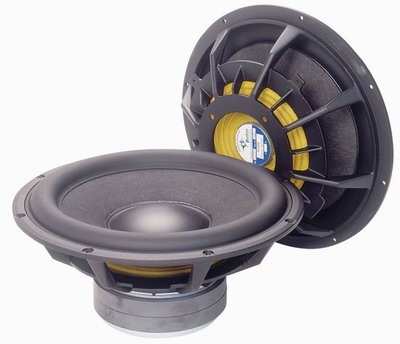

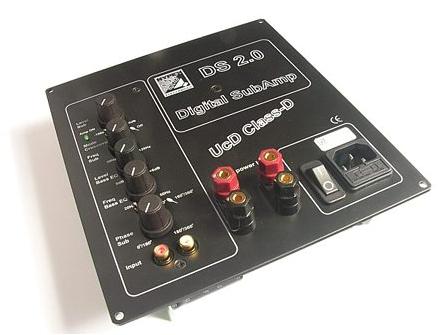

Subben kommer til at bestå af Peerless XLS 10" enheder, én aktiv, samt 2 slaver med hver 200g extra MMS tilføjet..! Hjertet i subben bliver en Hypen 2.0, som leverer en RMS @ 4ohm's effekt på 175 digitale watt..! Det samme som XLS enheden trækker RMS @ 4ohm..

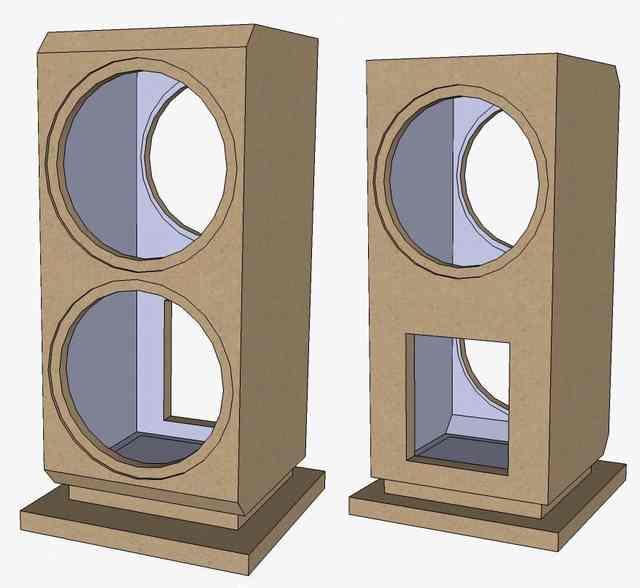

Designet skal selvfølgelig ikke brydes, selvom der skal bygges sub, så jeg kiggede lidt på mine mål og vinkler på mine andre to projekter, og gik igang med tegnebrædtet i Google's SketchUp program.. Her er hvad jeg kom hjem til hvis net. vol minus enheder og rum til forstærker skulle overholdes..



Det blev altså til en lidt højere konstruktion, da den skal fylde mindst muligt på gulvarealet..!

Slaverne bliver så monteret i front, med samme afstand til kant, som på resten af højtaler serien, dybden på kabinettet er ligeledes 29,7cm som på de andre højtalere. Subben har også fået den 45 graders skå kant i bund og top som de andre højtalere, så designet er nogenlunde på sin plads..

Den aktive enhed bliver så monteret bagpå kabinettet, ligeud for den øverste forreste passive enhed..

Hypex forstærkeren bliver så bygger ind i bunden af kabinettet i sit eget lille aflukkede kammer, som bliver lavet i 19mm mdf, selve kabinettet er udført i 28mm mdf, som frontene på de andre højtalere.. Havde lige nok fra den hele plade 28mm jeg købte tilbage i april sidste år, så jeg var en heldig mand..

Lidt billeder fra dagens arbejde, som gik som vinden blæste, ret så hurtigt fremaf, da alt grejet var sat i stilling, så det tog ikke lang tid at komme til det punkt, hvor vi kun kunne vente til næste dag, da siderne skulle tøre inden front og bagside kunne monteres...

Her er 4 timers præcisions arbejde i farver..

Her ligger siderne til tørre..

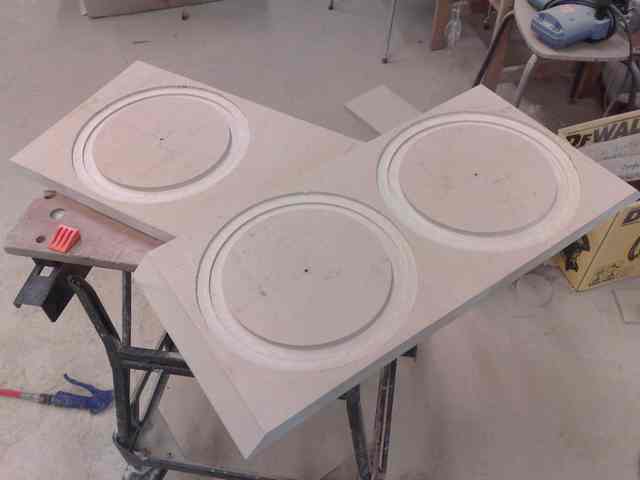

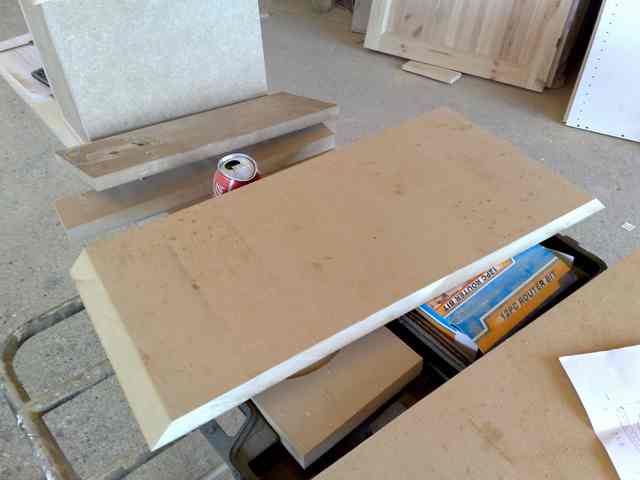

Her er fronten blevet skåret og venter på at blive fræst..

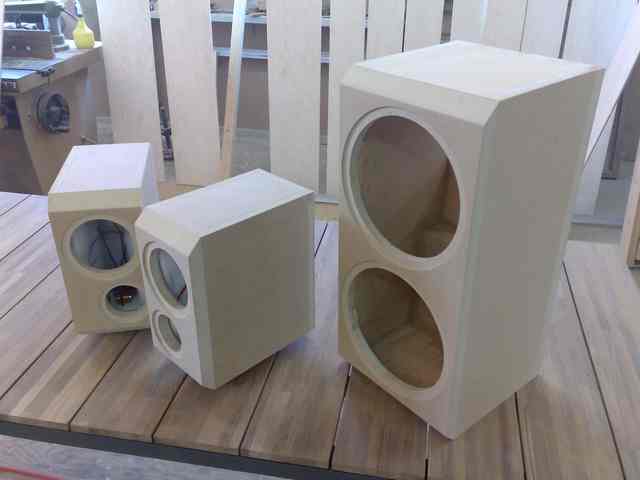

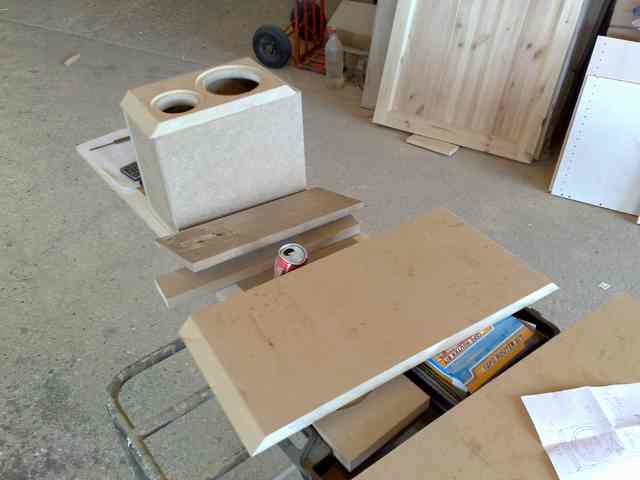

Et billede af fronten sub subben ved siden af én af mine HD5 kabinetter..

Så er front og bagside undersænket

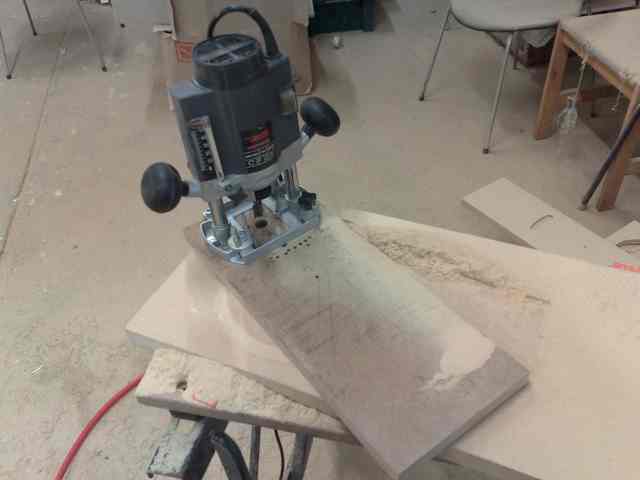

Min hårdt brugte fræser, eller rettere, min far var så venlig at låne mig hans, da jeg ikke ejer den slags værktøj, og det de havde til rådighed på værkstedet jeg arbjeder på, er lige voldsomt nok til hobby arbejde som det vi laver her..

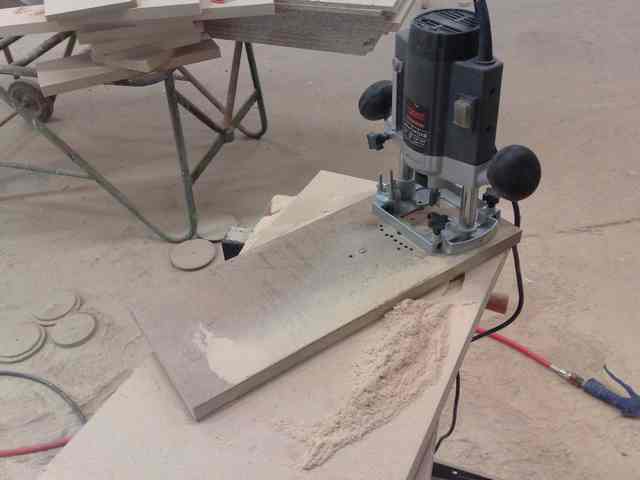

Et billede under fræsningen, tro mig, jeg lignede den afskyelige snemand efter at ha fræst 9 gange..!!

Savsmuld for EN HALV CIRKEL..!!  Det blev til et helt snelandskab hvor jeg arbejdede..!

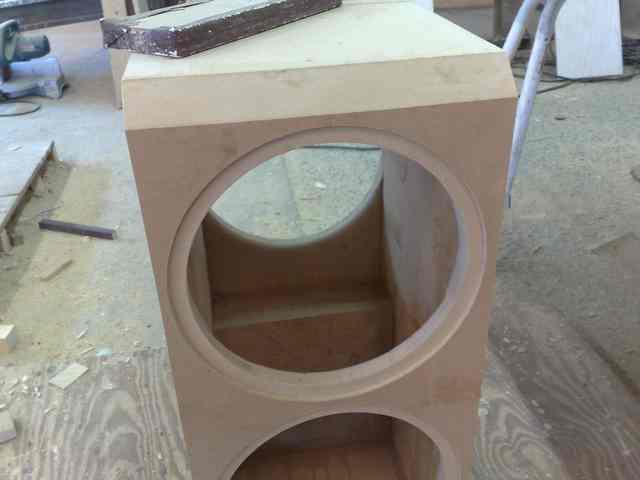

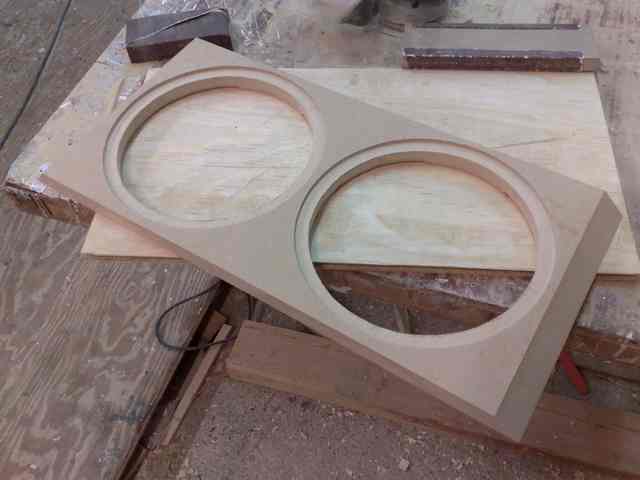

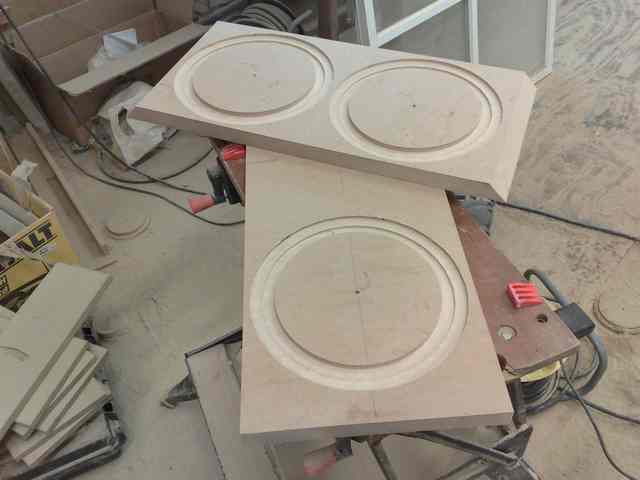

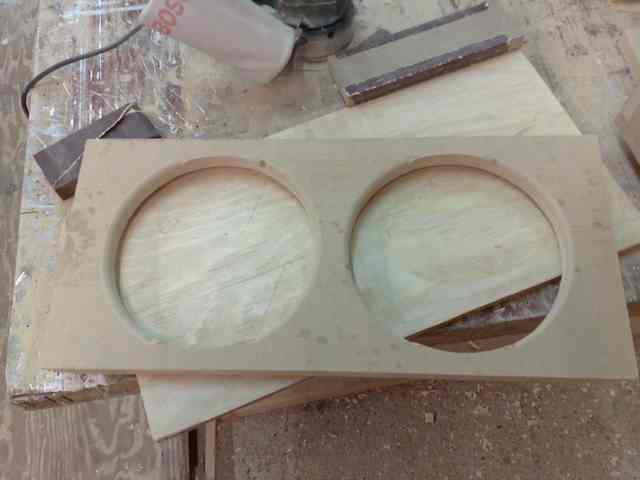

Her er fronten så fræst og pudset, nydelig nydeligt

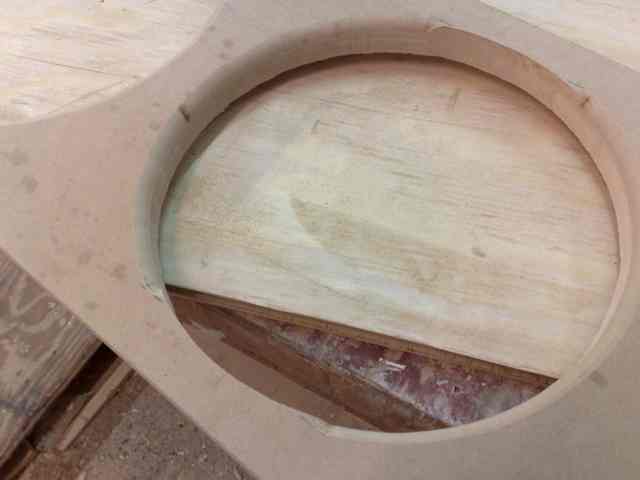

Og rundet på bagsiden af hullet, men ikke hele vejen, da der skal være jo skal være plads til en 28mm side også...

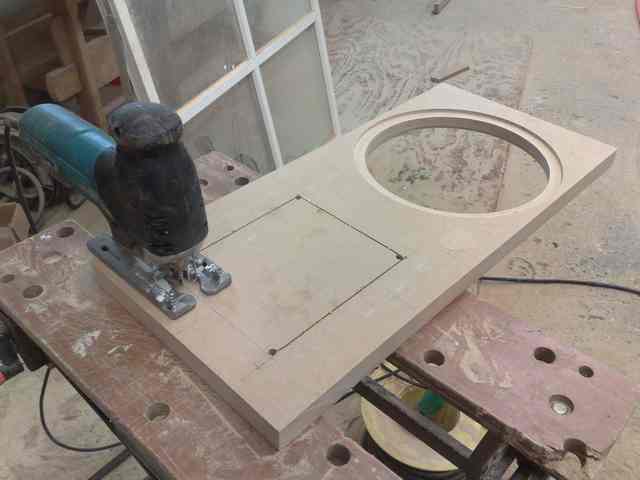

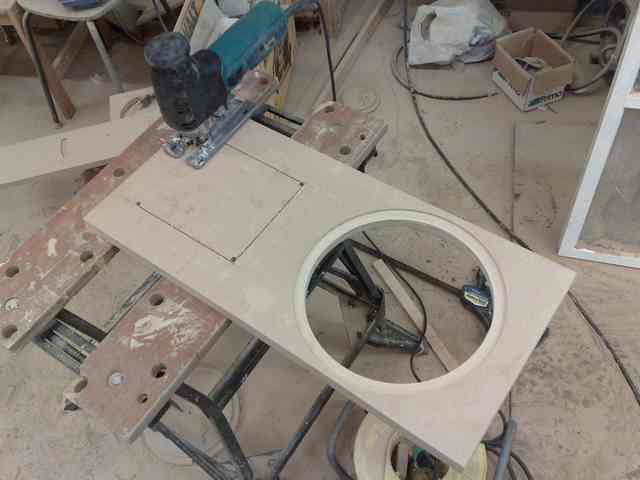

Hullet til Hypex'en.. Når jeg får modulet, bliver det også undersænket, men havde kun udstærringsmål indtil videre...



Det var så 4 timers arbejde med lidt forklarringer.. I er som altid mere end velkomne til at komme med kritik, positivt, som negativt..!!

Nye billeder følger i morgen af projektet, Tak for nu..



__________________
       OCMaster

Det ser sq godt ud!
Jeg har selv haft en ligende ide.


__________________
Dan R. Hansen

Dan R. Hansen skrev: Det ser sq godt ud! Jeg har selv haft en ligende ide.

Hehe oki, det er bare at gå i krig, det tager ikke mange timer at lave sådan én i hvertfald..

Hvis man da har alt stillet frem hehe..

Har ikke selv regnet på den, men fået ejeren fra Ghystro til at beregne kabinettet til sagerne.. Stoler på ham, så lavede mål og fik i krig..  Han leverer også lidt enheder til mig når jeg lige mangler..

__________________
       OCMaster

Fin sub, intet erstatter membran areal, har selv 8stk 12" basser liggende til biografen, den er dog ikke bygget endnu for vi er ikke gået igang med huset det skal være i, har 50m2 tomt hus på vores grund der skal være hi-fi/biograf rum. Fortsæt det gode arbejde.

__________________
Marantz SA-7S1
Marantz SC-7S2
Marantz MA-9S2
B&W Nautilus 800 Sig. TE

www.busk-audio.dk Opdateret 18.Jan 2010
--------------------------------
Vestsjællands HiFi-Klub
www.vshk.dk

Så er dag 2 afsluttet med et stort skridt nærmere enden..!

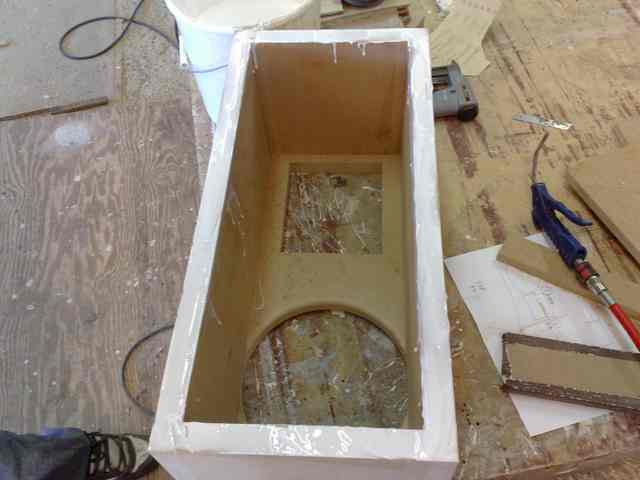

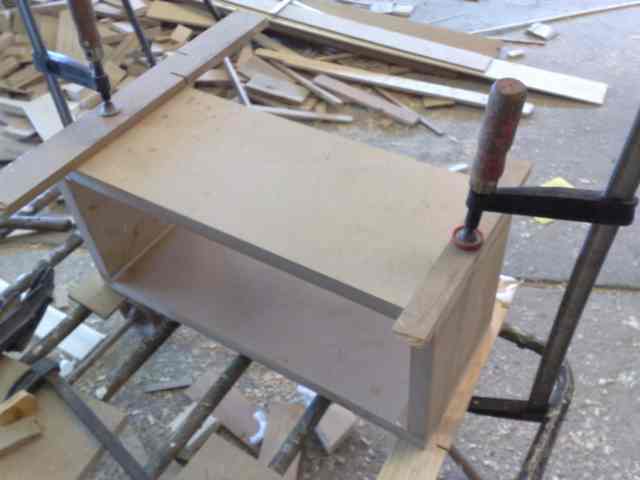

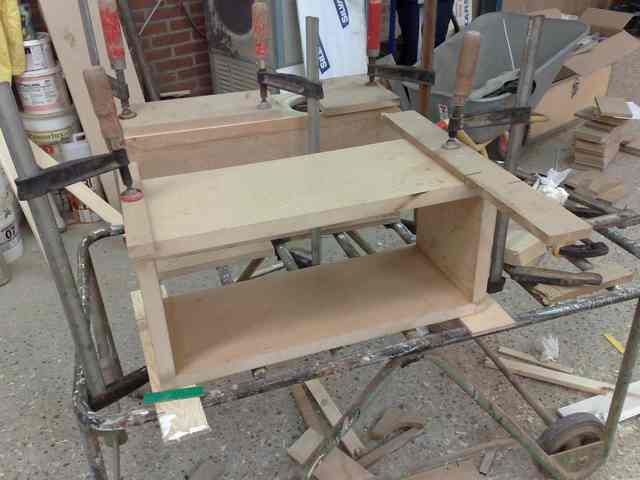

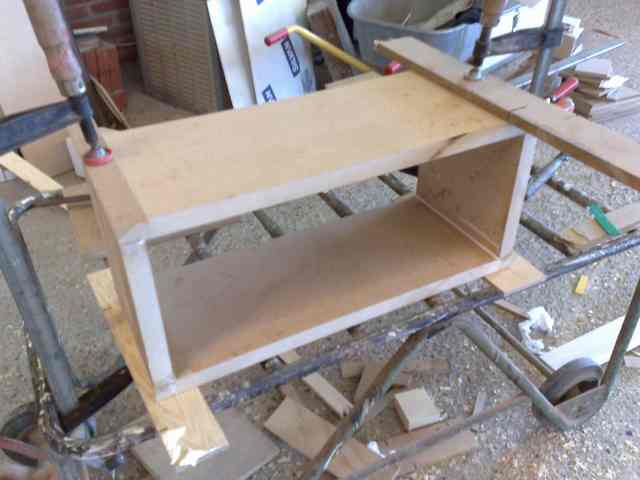

Front og bagside, samt det indre kabinet som skal huse Hypex modulet, er samlet, så nu ligger det til tøre i press..

Så næste skridt er at få det slebet til på alle kanter og sider, og så er det klar til montering af enheder og forstærker..!

Men lidt billeder får i lige her...

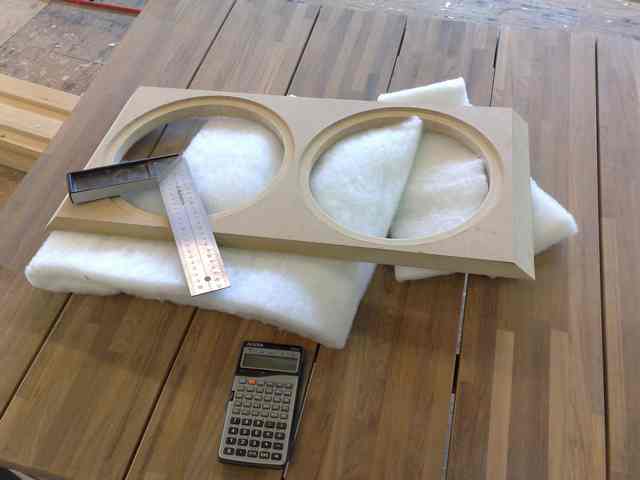

Fronten klar til montering

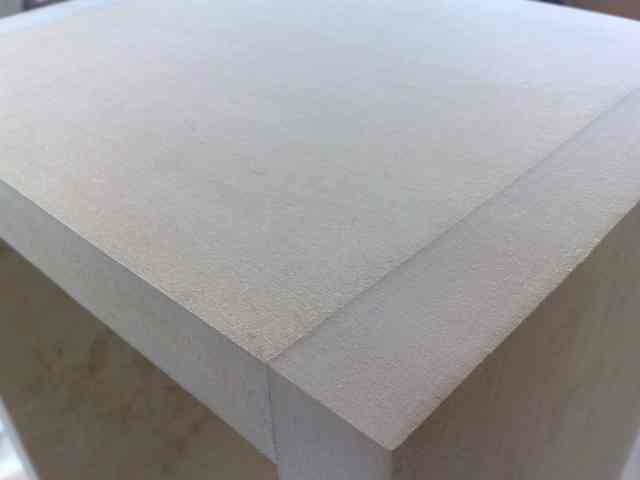

Siderne er blevet slebet til, utroligt fysisk hårdt arbejde, når alt foregår med en klods mdf med noget sandpapir hæftet på, men skal det være præcist, så er det vejen frem, maskiner tager for hårdt ved, og før man ser sig om, så har man slebet noget man ikk liiiige skulle ha slebet væk  Man lærer desværre af sine fejl, men det er nu flere år siden..

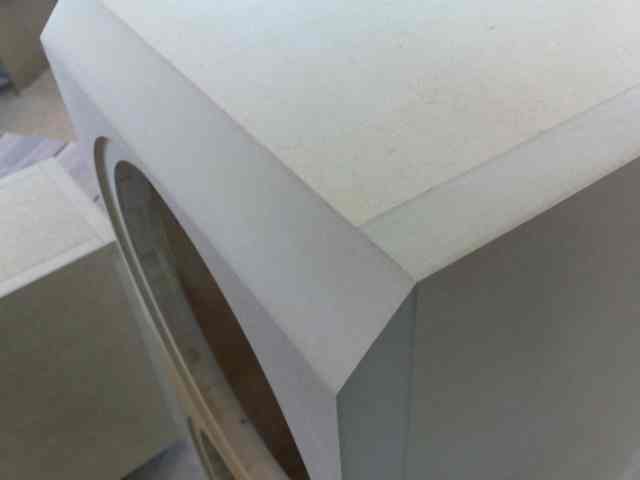

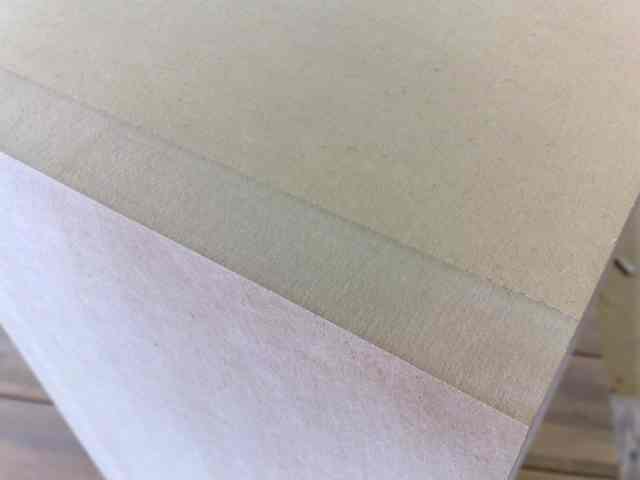

Lækkert med en, for fingrene, usynlig overgang

OG KLISTER..!!

Lim får man aldrig for meget af..!

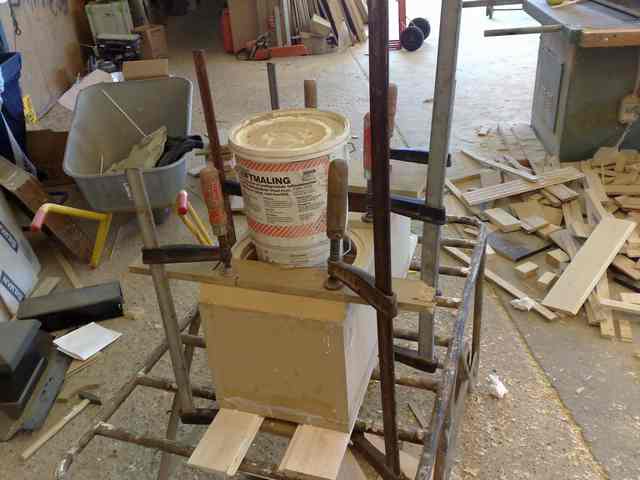

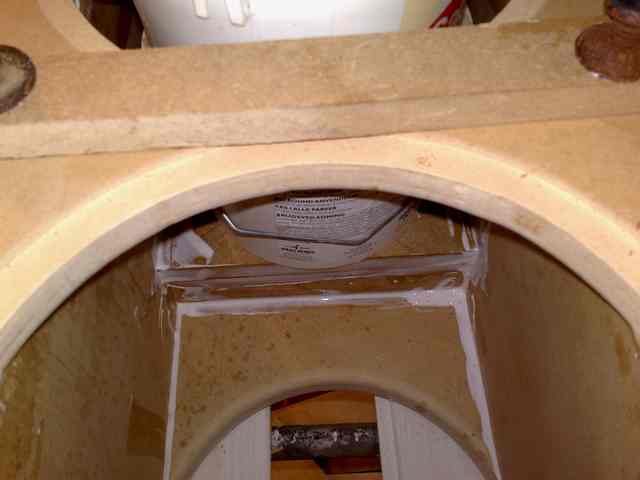

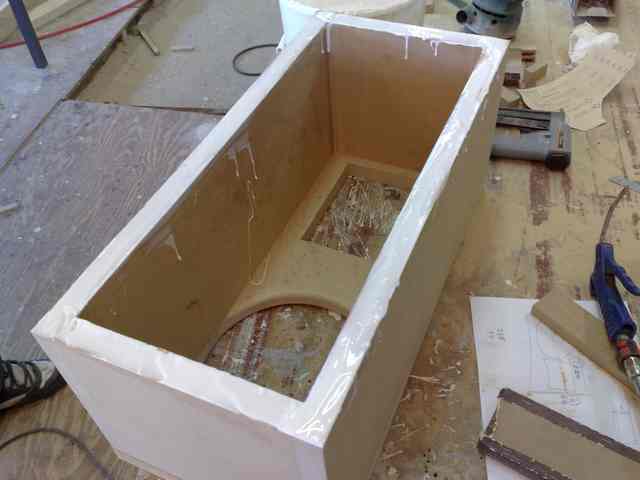

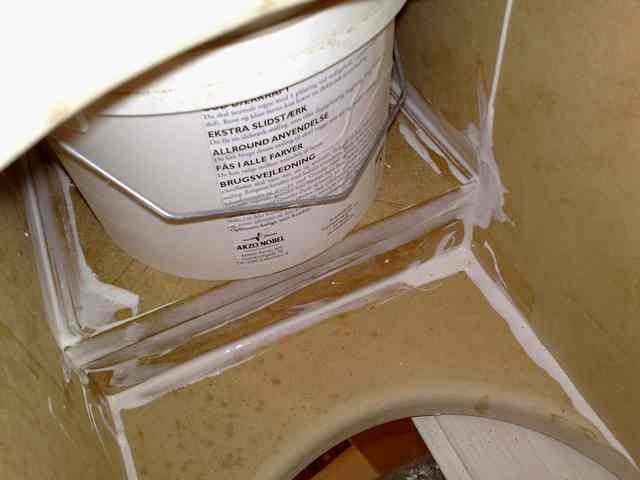

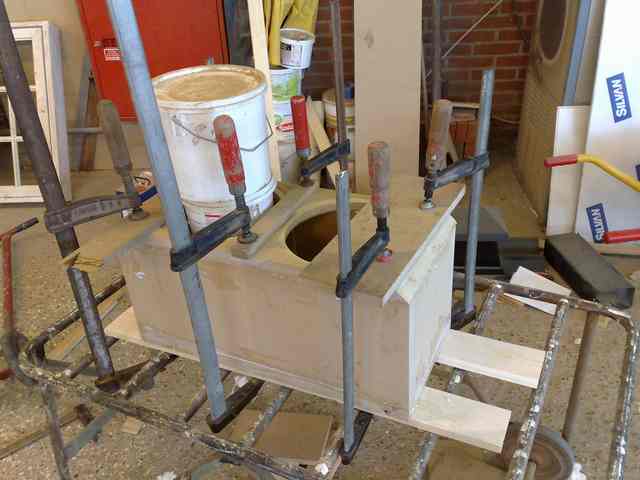

Så er front og bagside, samt det indre kabinet monteret og sat i press.. De fiiine hvide spande vejer godt til ned mod det indre kabinet, som kommer til at huse Hypex'en..

Lim, lim, lim..! Hmm, tidsfordriv at sniffe vandbaseret lim, eller noget

Det var så alt for idag.. Det blev også kun til 4 timer idag, og meget slibe arbejde, men det er nu i forarbejdet, man kan se resultatet til en lakkering..



__________________
       OCMaster

fedt at du holder det i samme stil . gad godt og se film der når du er færdig

__________________
Rigtige mænd kører A-klasse

gx55 skrev: fedt at du holder det i samme stil . gad godt og se film der når du er færdig

Heeh ja, synes det var lidt fedt at køre samme design, i stedet for at lave noget som skiller sig ud...  Du skal da være velkommen til at komme forbi til en lytter..

__________________
       OCMaster

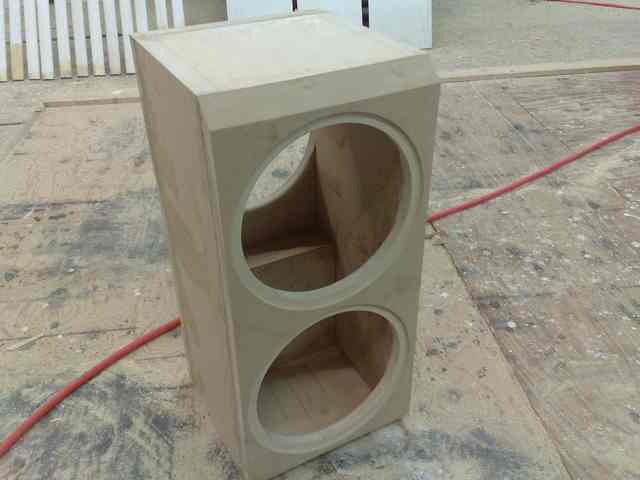

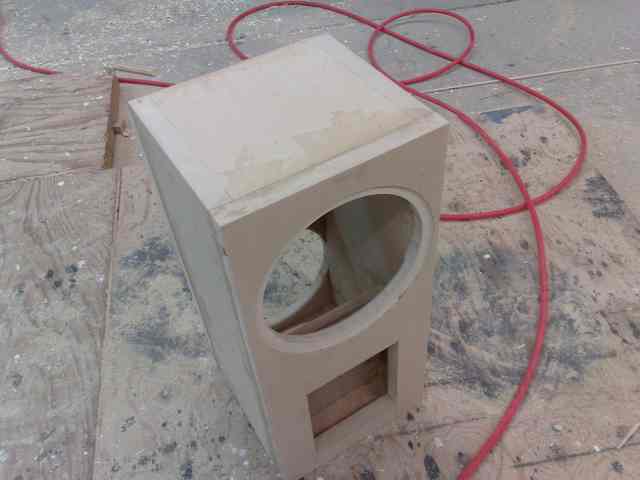

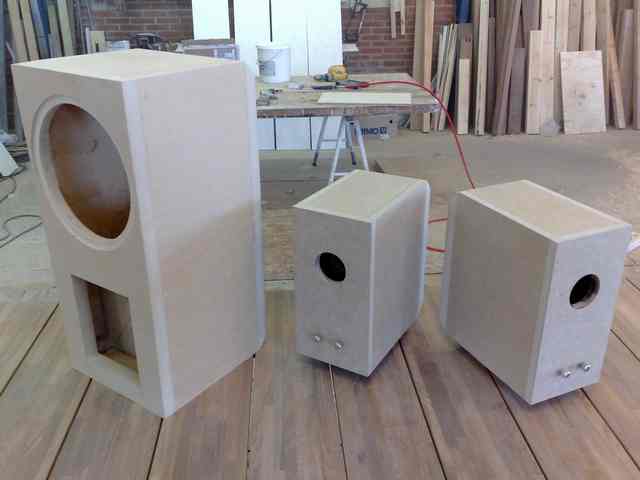

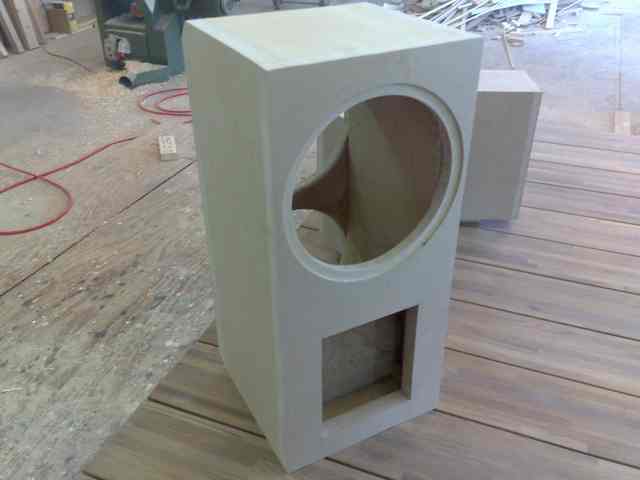

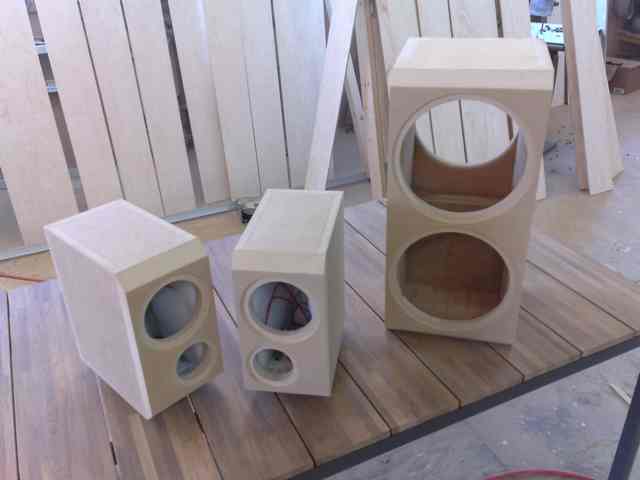

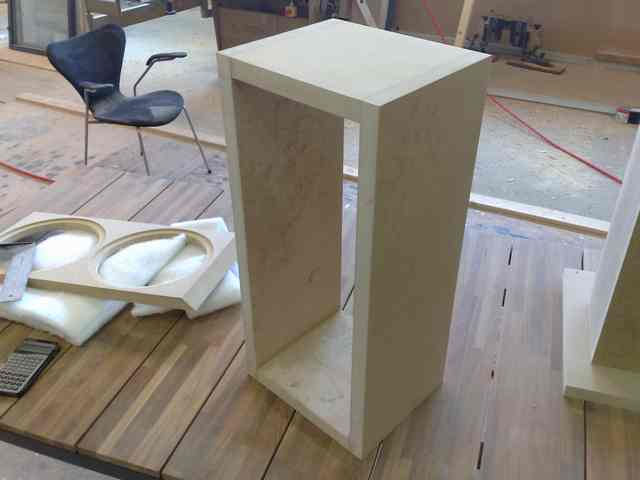

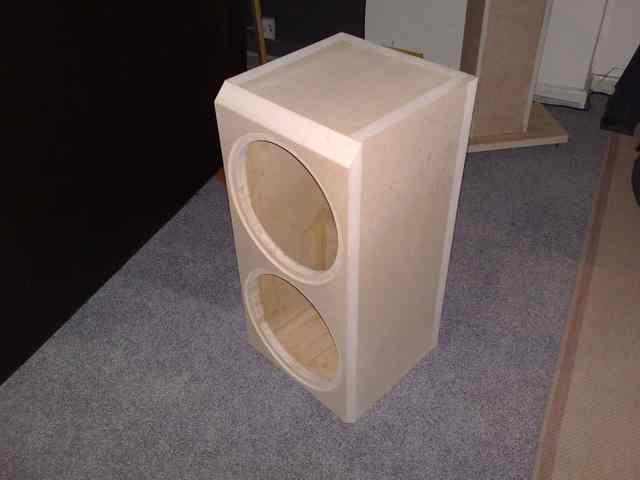

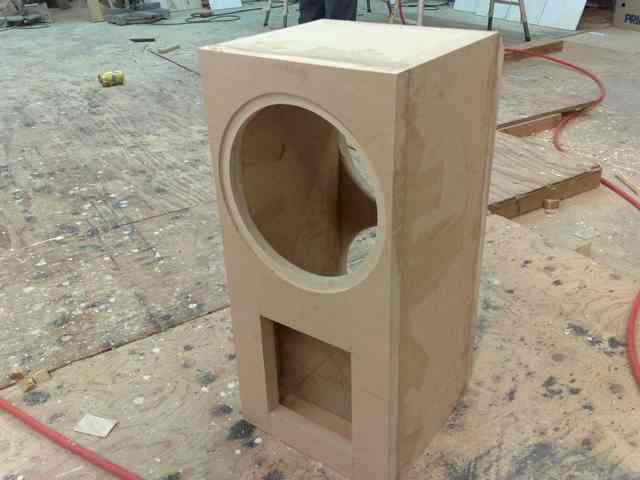

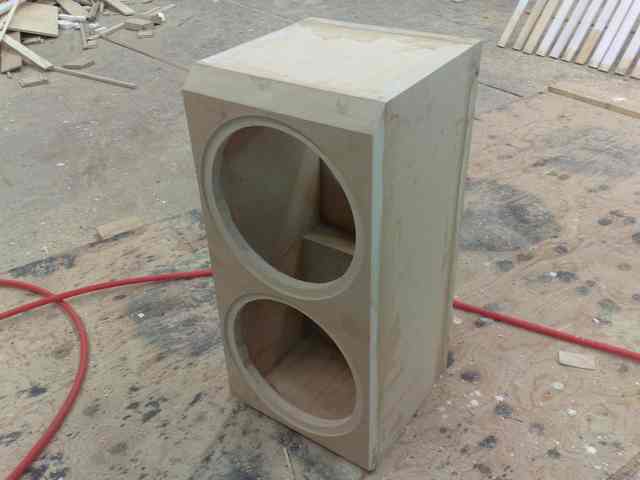

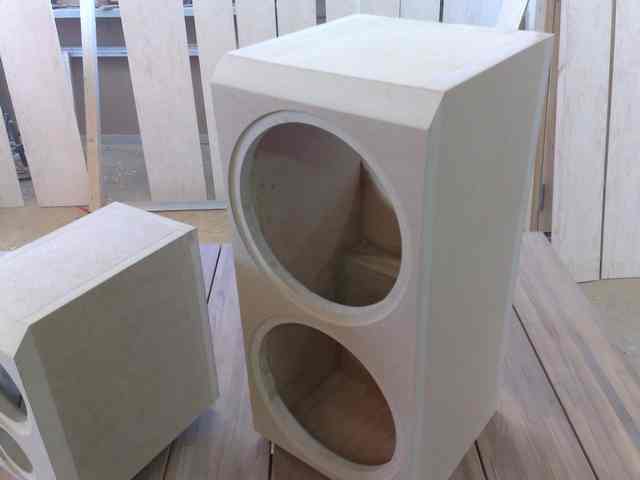

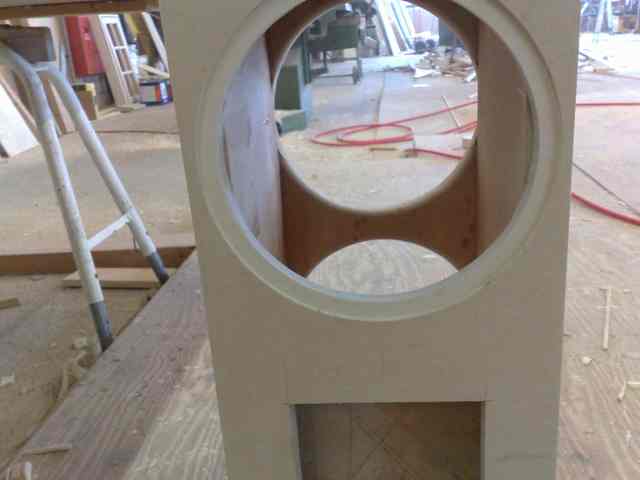

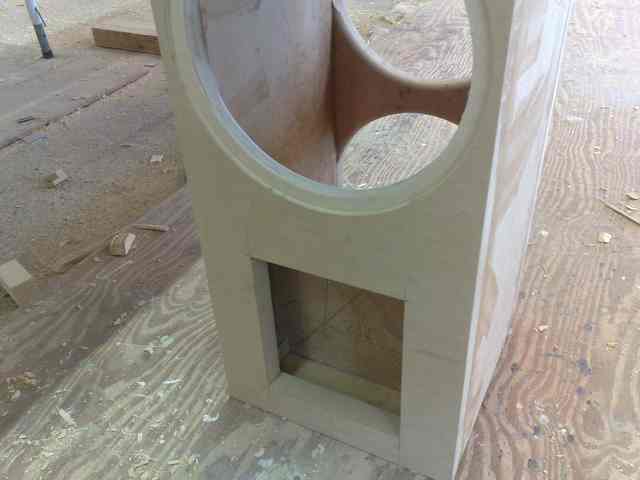

Så har der været weekend, og kabinettet er faktisk færdigt, mangler lige at montere lidt dæmpemateriale og selvfølgelig at finde "tiden" til enhederne, samt forstærkeren..
