OK. Jamen så er der jo en årsag til galskaben

Keep it up... Og vis endelig resultatet med MASSER af billeder.

Lækkert.. det er ikke mange TML subs man ser.. Hvor dybt kan sådan en spille?

__________________
mvh rasmus krag

krag skrev: Lækkert.. det er ikke mange TML subs man ser.. Hvor dybt kan sådan en spille?



Det kommer an på hvor dybt man tuner dem.

hehe.. jeg mente - hvor dybt han regnede med at få sine subs til at spille.

__________________
mvh rasmus krag

krag skrev: hehe.. jeg mente - hvor dybt han regnede med at få sine subs til at spille.



nååe, det må han selv svare på ! Jeg vil også gerne vide det !

Jo...ser I,
Ifølge min forskning på internettet, og jeg læst mangt og meget...Så skal længden af TL'en beregnes efter fs.
I dette tilfælde:Free air resonance [Hz] 34,1
Den skulle så kunne spille så dybt...(34hz)
Det skal selvfølgelig testes bagefter....

Det føgene er snuppet fra siden tidligere nævnt:

Definition Transmission Line

With TLs, the enclosure functions as a low-pass filter with a 90degrees phase shift, absorbing all the rear wave energy of the woofer except for frequencies below about 75Hz.

TLs can be characterized by:

Low cabinet resonance
Relativley loud deep bass (below 50Hz).
Highly damped impedance peak.
Decreased cone motion in the 40Hz region.
Low degree of mid-bass coloration.
Rather low overall efficiency.

Jeg håber at kunne begynde at samle kabinetter onsdag.

__________________
"Knowing is not enough, We must apply."
"Willing is not enough, We must do."

Bruce Lee

til Wvack:

jepp,

Hvilken frekvens er linien tunet til og hvor lang er den?

Skal vi tage din skitse for at være af rette proportioner eller er det en principskitse?

Glæder mig til at høre om dine første lytteindtryk



capsule skrev: til Wvack: jepp, Hvilken frekvens er linien tunet til og hvor lang er den? Skal vi tage din skitse for at være af rette proportioner eller er det en principskitse? Glæder mig til at høre om dine første lytteindtryk

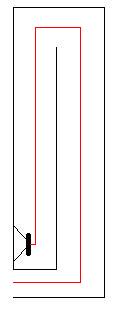

Det er kun en princip skitse....
Og ifølge teorien skulle den gå ned til de 34hz.
Linien er....hvis jeg husker rigtigt 2meter. Fra midten af enheden og så mit i linien til udgangen (rød linie i illustration).

Beregnet på denne side bla.:http://www.mhsoft.nl/spk_calc.asp (jeg har efterkalkuleret på en anden side men har desværre ikke linket.
Jeg glæder mig skam også, men da det er mit første projekt har jeg intet at sammenline med
Er der folk fra vestfyn som er interesseret i at prøvelytte, så smid mig en besked.

__________________
"Knowing is not enough, We must apply."
"Willing is not enough, We must do."

Bruce Lee

Så er der flere billeder.

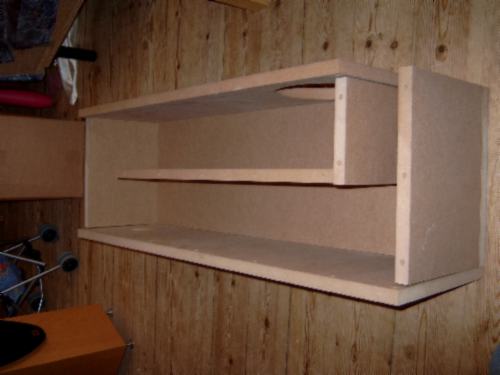

Her TML'en uden side:

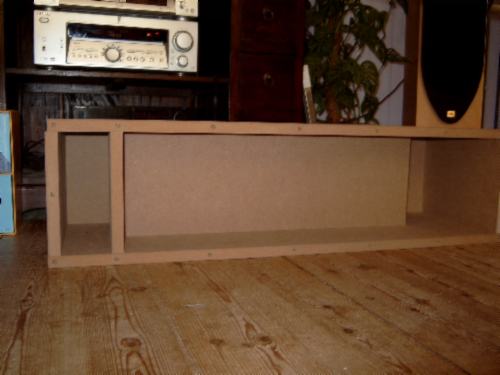

Her er den uden front:


Her er TML-åbning uden side:


Her er TML-Åbning med front:

Desværre har min mand med maskinerene lavet en mindre fejl.
Frontpladen er nemlig monteret udenpå siderne og det gør at åbningen er lidt tilbagetrukket i forhold til frontpladen....
Grunden til at den ligger ned er at den ikke er samlet endnu...Jeg lagde bare pladerne oven på hinanden for at kunne vise jer hvordan den kommer til at se ud.
Hvad siger i til det?

__________________
"Knowing is not enough, We must apply."
"Willing is not enough, We must do."

Bruce Lee

ser sku lækkert ud.. men hvorfor netop lige tml?? det er nogle ordentlige kasser. det ka vi li

Træls med den fejl, men ellers ser det lækkert ud !  !

Jeg vil også have en til at save mine højtaler ud

Hej wvack.

Ser sq nydeligt ud.

Jeg har selv bygget et par horn, både tml og rigtigt horn, og lad mig sige med det samme "de går dælme dybt"

Jeg har en yamaha forstærker som er meget lys i lyden, og har både diskant og bas reguleringen på neutral, men med horn skal jeg skrue ned for bassen, den er simpelthen for voldsom til min smag.

Dog vil jeg sige, at til snurrerundtlyd til film, er det ideelt.

Fortsat god fornøjelse med projektet

__________________
Må vellyden dale over jer

Tak for de fine kommentarer. Keep 'em comming!
Det er sådan nogen som jer der holder gejsten oppe hos DIY'ere...Især når nu det er mit første projekt...

CITAT:"hvorfor netop lige tml?? det er nogle ordentlige kasser. det ka vi li"
Fordi det ser man ikke hver dag...
Og fordi jeg ikke har en dyt forstand på at lave delefiltre med EQ'ing til f.eks et lukket kabinet...På denne måde skal de(i teorien i hvert fald) nok gå dybt.
Og til sidst måske for at prale lidt over at jeg MÅ for min kæreste...
f**k WAF!!!

__________________
"Knowing is not enough, We must apply."
"Willing is not enough, We must do."

Bruce Lee

Har lagt mærke til at mange der laver TML runder hjørnerne i røret, for at skabe et rør og ikke flere forbundne rum, hvis du forstår..

Er det noget du har skænket en tanke?


__________________
mvh rasmus krag

krag skrev: Har lagt mærke til at mange der laver TML runder hjørnerne i røret, for at skabe et rør og ikke flere forbundne rum, hvis du forstår..  Er det noget du har skænket en tanke?

Nope det har jeg da overset!?!?!?!?!
Men jeg kan da nå og rode lidt med det endnu.
Tak for tippet.

__________________
"Knowing is not enough, We must apply."
"Willing is not enough, We must do."

Bruce Lee



Tror at krag mener noget i stil med dette

Hej wvack

Jeg kom lige i det sentimentale hjørne, og fandt mine gamle tml'er frem fra gemmerne.
De er fra min spæde start som selvbygger.

__________________
Må vellyden dale over jer

Det eneste horn og transmissionlines har tilfælles er, at deres nedre grænsefrekvens bestemmes af deres længde. Ellers er det ret modsatrettede tanker, der ligger bag - ved horn satses der på effektivitet, ved transmissionlines på dybbas.

Betragter vi 1/4-bølgefrekvensen på Wvacks konstruktion, kan den forventes at ramme ~40Hz. Nedre grænse kan sænkes en del ved at fylde linien med udkartet, langhåret fåreuld - nok ned til ~30Hz, eller endog mere.

At anbringe skrå kanter ved 'hjørnerne' er lidt overflødigt. Det kan potentielt dæmpe resonanser lidt, men ved disse lange bølgelængder skal tonerne nok finde vej uden den form for hjælp. I visse typer foldehorn bruger man de skrå kanter netop for at sikre, at hornet kan arbejde længere op i frekvensområdet - men det er irrelevant med en transmissionline

Flot kasse, iøvrigt! Må blive ret tung

CITAT:"Flot kasse, iøvrigt! Må blive ret tung"

TAK for de fine kommentarer.

Jeg havde ikke troet mit projekt ville få sådan en opbakning.

Jo, Mollecon de bli'r da pænt tunge 24.5kg uden enhed, men det er da ikke være end de kan bæres rundt.

Jeg fik samlet en igår men den er ikke testlyttet ordentlig endnu.

Her er et par billeder igen.

Først min hjemmelavede Islagsmøtrikker med tilhørende bolte og spændeskiver

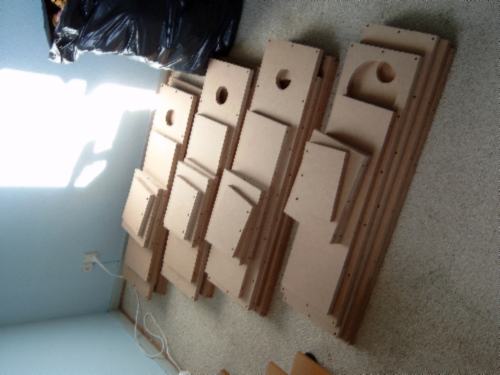

Så lidt billeder af Pladerne delt op til de 4 stk TML.

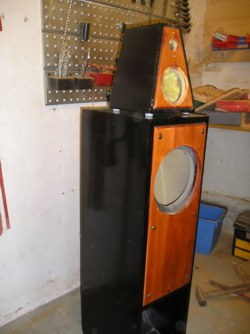

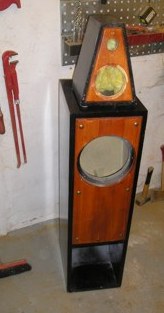

Så lidt af den færdige TML.



Her er toppen.



__________________
"Knowing is not enough, We must apply."
"Willing is not enough, We must do."

Bruce Lee

4 stks.... . Har du i øvrigt tænkt på dæmpning, Wvack? Som jeg nævnte, kan man nedbringe -3dB punktet ganske væsentligt ved en korrekt anvendelse .
