Jep - dette var nogenlunde det senarie jeg havde på nethinden...

Jeg har noget plexiglas liggende der nok vil være fint til at lave/tegne buen op med.

Så mangler jeg bare at få de sidste stumper hjem..regner med at gå igang sidst i januar - spændende.

I får rigtig mange tak for hjælpen - og hav nu en god jul + et godt nytår



/Mads

Jan skrev:   Du kan også tegne det op på en MDF plade eller hvad du nu bruger. 1. tegn front og baglade længderne med de 300mm dybde imellem. 2. tegn en skrå streg mellem front og bagplade som vist på min tegning. 3. Tegn en parellel streg til den skrå 22.24 mm længere ude. 4. teg et stykke tynd xfiner og bøj den så den passer med front og bag pladerne og den yderste skrå streg, så kan du tegne buen efter den. Her skal du nok have en til at hjælpe, man har jo kun 2 hænder :-)

Hmm - forresten... ad punkt 3. Hvor langt ude set fra fronten ligger den 22.24 mm tangent ? bare sådan ca...

Mads

Prøvede lige med en tegning - det ser ud til at det giver sig selv - anyway, mange tak for hjælpen



/Mads

Ja det er jo lige som jeg har tegnet det, bare at den parelelle linie ligger ude ved kanten af buen.



Jan skrev: Ja det er jo lige som jeg har tegnet det, bare at den parelelle linie ligger ude ved kanten af buen.

Bestemt - jeg havde blot fået den fikse ide at det ku' være godt med et endeligt 3. fixpunkt, men blot man ikke vrider pladen man tegner efter, men søger for cirkelformen er intakt så skal det nok passe i sidste ende.

/Mads



Så skete det... jeg fik fin trimmet mit delefilter.

Da jeg synes at mande stemmerne var lidt tilbagetrukket i forhold til resten af lyden var en ændring i delefilteret nødvendigt.

Ved at prøve mig frem kom jeg frem til følgende ændringer:

Ændringer med rød skrift....

Om mine ændringer er HiFi korekt tror jeg ikke men det har hjulpet meget på lyden og jeg er godt tilfreds nu.

Ændrede også min bas port fra 22 cm til 18 cm. Gav mere tydelig dyb bas...

__________________
Christian

Mit DIY-Højtaler

Hej

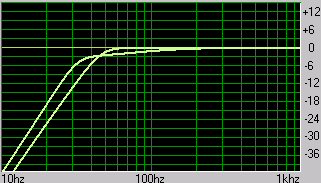

Jeg har lagt en kommentar ind på et af dine andre indlæg - og her er lige et par kurver - den nederste er din afstemning - den anden mit forslag.

Din afstemning har umiddelbart dybere bas - men du vil bare ikke kunne høre det

Hilsen

Nørd

Nørd skrev: Hej Jeg har lagt en kommentar ind på et af dine andre indlæg - og her er lige et par kurver - den nederste er din afstemning - den anden mit forslag. Din afstemning har umiddelbart dybere bas - men du vil bare ikke kunne høre det Hilsen Nørd

Tak for dine svar både her og til det andet indlæg.

Forstår ikke lige de 2 kurver.... er de med og uden sandsække...?

Hvilke pc programmer bruger du til beregning af delefilter og tegning af kurver...?

__________________
Christian

Mit DIY-Højtaler

Hej

Kurven, der har lavest niveau i området 45 - 150 Hz er din nuværende afstemning (22 liter, Fp 32 Hz) - den anden kurve er mit forslag (14 liter, Fp 42 Hz). Alternativt bør du skifte til en enhed, der er bedre egnet til større kabinetter (større Qt)

Hilsen

Nørd

.... og CALSOD - forresten.



Nørd skrev: .... og CALSOD - forresten.

Tak for dine svar....

Ved ikke om dine udregninger er taget efter jeg har ændret mit delefilter..?

Men en ting er sikkert jeg skifter ikke bas og har heller ikke tænkt mig at skibbe mine hjemmebyggede kabinetter.

Mine ændringer i delefilteret har også givet så meget bedre lyd at jeg nok afslutter mit projekt med mindre at nogen kommer med en anden delefilter løsning.

__________________
Christian

Mit DIY-Højtaler

Nørd skrev: Hej Jeg har lagt en kommentar ind på et af dine andre indlæg - og her er lige et par kurver - den nederste er din afstemning - den anden mit forslag. Din afstemning har umiddelbart dybere bas - men du vil bare ikke kunne høre det Hilsen Nørd

Er du nu sikker på det? Hvis man tillægger roomgain (rummets forstærkning) til den nederste kurve kunne den meget vel være den mest rigtigt....men enig i at den vil være mindst boomet i bassen

Placeringen kan være afgørende her, Nørds forslag er bedst med masser af luft til bag og sidevægge....

__________________
"Gentlemen! You can't fight in here, this is the war room!"

cst1967 skrev: Så skete det... jeg fik fin trimmet mit delefilter. Da jeg synes at mande stemmerne var lidt tilbagetrukket i forhold til resten af lyden var en ændring i delefilteret nødvendigt. Ved at prøve mig frem kom jeg frem til følgende ændringer: Ændringer med rød skrift.... Om mine ændringer er HiFi korekt tror jeg ikke men det har hjulpet meget på lyden og jeg er godt tilfreds nu. Ændrede også min bas port fra 22 cm til 18 cm. Gav mere tydelig dyb bas...

Hvordan har du faset bas og diskant? Og hvordan er de placeret på fronten?

De ukoorigerede værdier, er det et standart LR filter?



__________________
"Gentlemen! You can't fight in here, this is the war room!"

Groove skrev: cst1967 skrev: Så skete det... jeg fik fin trimmet mit delefilter. Da jeg synes at mande stemmerne var lidt tilbagetrukket i forhold til resten af lyden var en ændring i delefilteret nødvendigt. Ved at prøve mig frem kom jeg frem til følgende ændringer: Ændringer med rød skrift.... Om mine ændringer er HiFi korekt tror jeg ikke men det har hjulpet meget på lyden og jeg er godt tilfreds nu. Ændrede også min bas port fra 22 cm til 18 cm. Gav mere tydelig dyb bas... Hvordan har du faset bas og diskant? Og hvordan er de placeret på fronten? De ukoorigerede værdier, er det et standart LR filter?

Diskanten sidder + til + delefilter og det samme gælder for basen....

Forstår ikke hvad du mener med standart LR filter...?

Mine enheder sidder sådan...

__________________
Christian

Mit DIY-Højtaler

...vil blot sige, at jeg synes det er en rigtig flot DIY højttaler du har lavet der!

Har afprøvet et serie delefilter.

Resultatet var en god opløsning af bas/mellem tone men diskanten, puha…

Den var hård ikke så detaljeret og fyldt med sssss lyde.



Jeg har modificeret mit gamle dele filter og lyden er blevet som jeg gerne vil have.

Godt stereo billede og god opløsning i hele toneområdet.

Så nu vil jeg afslutte mit projekt og montere delefilteret ind i højtaleren.



Det endelige resultat af delefilter…





Takker mange gange for den opmærksomhed og ros mine højtalere har fået...

__________________
Christian

Mit DIY-Højtaler

Tilykke med dit fine projekt,rart at man kan hjælpe og inspirere hinanden.Nu har du vel husket at spille dem til inden du afgør noget mht. delefilter det kunne jo gå hen og ændre sig.

__________________
Hilsen JRGW

Sandheden er ikke nødvendigvis det man syntes den burde være...
DIY Thel:http://www.hifi4all.dk/forum/forum_posts.asp?TID=62872

Flot Christian.. glæder mig til at høre dem...

og som du så tydeligt viser gælder det om at man selv er tilfreds og ikke kigger alt for meget på kurver og målinger.
