Så skulle det være rettet.

Min server havde blokeret for web services.

loudspeaker.dk

Det er sgu flot, Daniels! .

Takker!

Nye billeder!

Næsten færdig. Venter på nogle JJAZ fødder, men de første lyttetest vil komme inden for en uges tid.

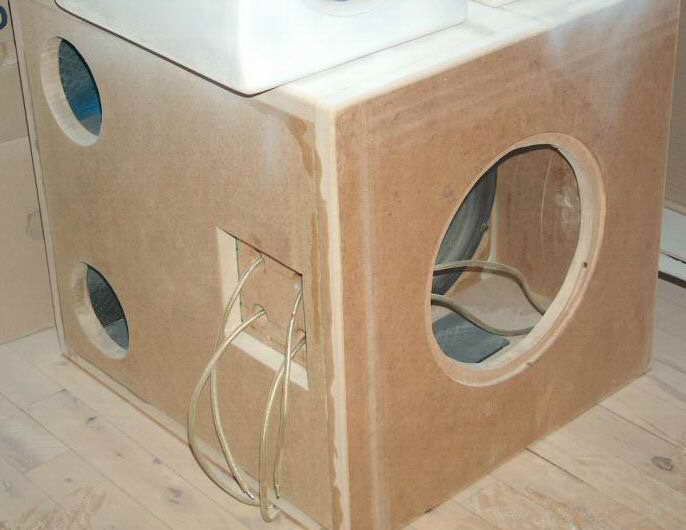

Lige et før billede:

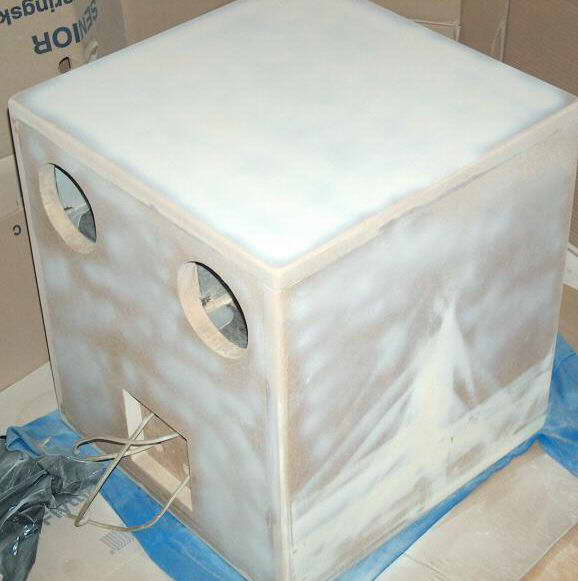

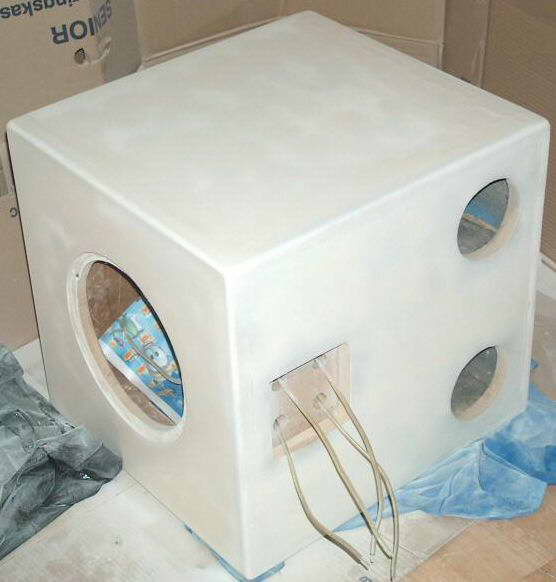

Lakeringen godt igang:

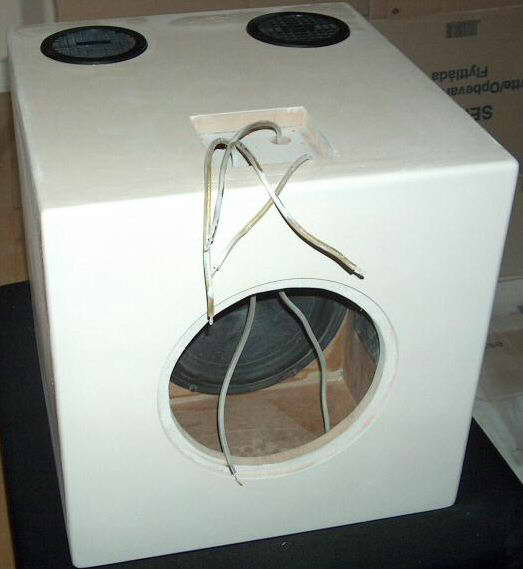

Og resultatet (der kommer flere, bedre billeder):






Det lader til det har lykkedes mig at lave nogle FANTOM-højttalere....
For efter lakeringen, har højttalerne en overflade, som mit digitalkamera ikke kan fokusere på. Jeg har vendt og drejet højttaleren, men kameraet vil kun fokusere, hvis jeg sigter med søgeren på et andet område end den hvide lak.

En lidt sjov bivirkning må jeg sige...


Min ZAP til at drive LokaSub20 er ikke helt færdig endnu. Mangler kabinet og har ikke sat den 1000VA trafo, jeg har liggende, til endnu. Men jeg tror ikke jeg kan vente med at teste.

Næste projekt bliver at få anskaffet måleudstyr, så jeg kan få taget nogle målinger af subwooferen (og et par andre DIY højttalere jeg har lavet).

Hvor meget regner du med at den kommer til at koste, alt i alt?

Nu er jeg lidt af en højttalerhustler, men her er et overslag indtil videre:

Subwooferen:
To 25W8565-00 Udmålte og modificeret: 1.400,-
Træ fra Silvan (inkl. udskåret): 300,-
To akustiske ventiler: 160,-
Kabler fra Van den Hul: 100,-
Spraymaling: 350,-
Terminaler: 150,-
Bitumen: 300,-
Samlet: 2.760,-

Aktivt delefilter:
LC Audio filter (fra bekendt): 700,-
Ekstra komponenter (Black Gate): 200,-
Terminaler og stik: 200,-
Samlet: 1.100,-

ZAPPulse forstærker (2x300W RMS 8 Ohm):
Komplet ZAP (fra bekendt): 1.800,-
Større trafo 2x50V/1000VA: 600,-
Terminaler og stik: 200,-
Samlet: 2.600,-

Ved ikke om jeg har glemt noget.
(Arbejdsløn: 34.627.467.483 kroner)

Men samlet for det hele: 6460,-

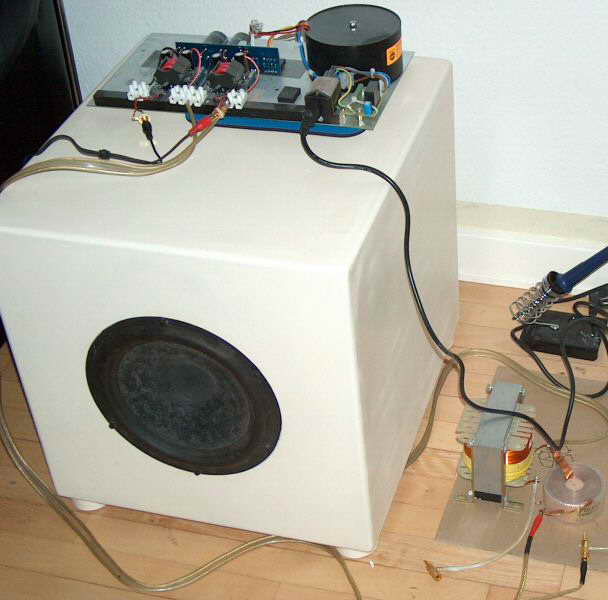

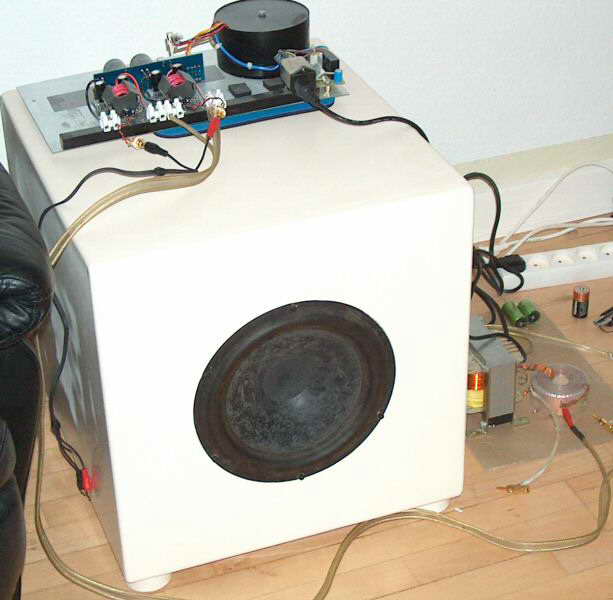

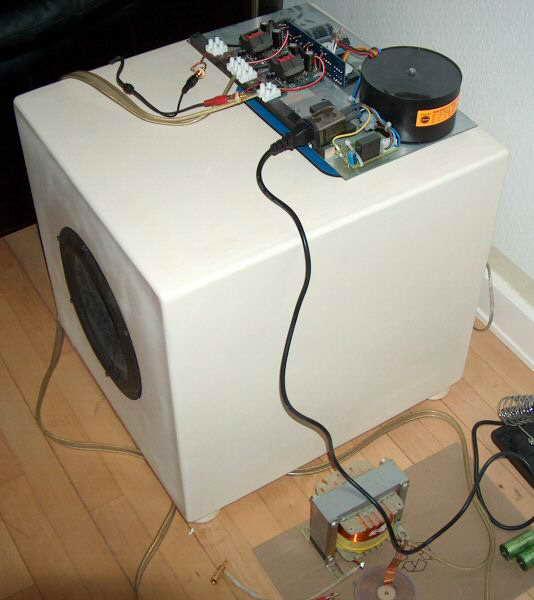

Så er subwooferen samlet, og den første testopstilling er sat op.

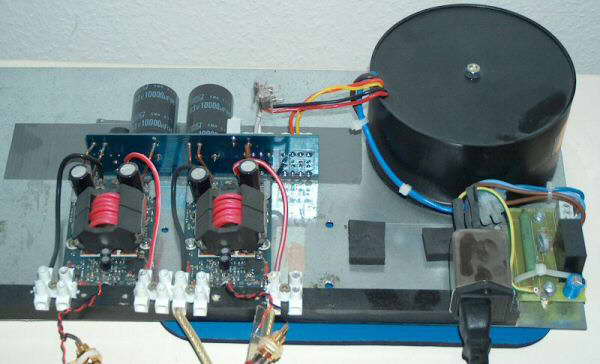

Og min ZAP til at drive værket:



ZAP'en er kun samlet som test indtil videre, derfor er der kun en 2x35V/300VA trafo tilsluttet. Jeg har en 1000VA der skal bruges, når jeg får kabinetterne til den.

Jeg har p.t. problemer med brum fra ZAP'en, så snart der kommer signal på - hele stuen ryster pga. det brum.

Det aktive filter har jeg ikke tilsluttet endnu. Jeg skal først have løst brum-problemet.

Det ser godt ud!

Synes dog at det kabinet havde fortjent en større enhed Det er jo ligefør den forsvinder i fronten

- BR

Det sideste billede af zap'en spænger vist rammen med en pixel bredde på max 450-80. Skynd dig at få lavet det mindre så admin ikke kommer efter dig

- BR

Jeg har bare ikke kunnet finde bedre enheder til mit formål, og jeg kan godt afsløre at den lyder rigtigt godt.

Vupti! Så blev det rettet.

hej.

Ja, det fandens brum. Du kan prøve at lægge signalstel til powergnd på netdel; da kan være det tar det. Min sub brummede også indtil jeg flyttede signalkablet, der lå henover en jerndrager(husets konstruktion), så forsvandt det. Du kan også stelle clipsene på spolerne til powergnd. Se evt. "pers pulser" for ovennævnte...

Held og lykke med brummet...

mvh. Per.

Takker, kigger på det!

De første lyttetest lover ret godt.

Selv ved meget lav volumen, kan man mærke bassen. Det er næsten som om den sniger sig ind på én, for man lægger næsten ikke mærke til den, men slukker jeg for subwooferen, er der himmel til forskel.

En fed ting, der beskriver ret godt, hvor dybt den spiller; Hvis jeg skruer pænt op (langt fra max dog), så lyder den ikke som om den spiller højt, men alle tingene i min stue begynder at ryste, og jeg får det underligt i maven. Den spiller MEGET dybt!

Med det nuværende aktive filter, har den et F3 på 20Hz, men jeg har et ekstra aktivt filter liggende, der giver et F3 på 17Hz!!! Det tror jeg ikke jeg får brug for, for som det er nu, er det ret overbevisende.

Ganske som jeg også planlagde, er bassen utroligt præcis og hurtig, og perfekt til musik. Målet, for mig, er altid at lave højttalere der gengiver originalmaterialet, så præcist som muligt. Alt andet er "forkert" i min verden. Det vil sige at jeg også mener den er perfekt til film. Sjældent har jeg fået en sådan fornemmelse ved at se film, som jeg gør nu. Og det uden surround!

Nu skal ZAP'en og det aktive filter i et par pæne kabinetter, og nogle små tilretninger gøres færdig, så er der næsten åbent hus, for dem som vil prøve en lyttetest i København.

...efter faktisk at have hørt sub'en, kan jeg kun tilslutte mig.. Jeg havde en opfattelse af at dyb bas var kraftig bas, og den sub er altså god til at demonstrere forskellen på dyb og kraftig bas..



Tillykke med sub'en

Efter min mening er en isobarisk subwoofer det eneste rigtige til musik. Jeg kører selv med en dobbelt lukket isobarisk konstruktion med 4 stk Vifa P21WO-20-08. Jeg har endnu ikke hørt en traditionel subwoofer der kan slå det isobariske design i præcision og hurtighed. Desværre betaler man for de gode egenskaber i form af lavere følsomhed. Men med en kraftig forstærker og eletronisk gain kan man selvfølgelig til en vis grad kompensere for dette. Jeg valgte at lave en dobbelt konstruktion så den også kunne bruges til film som kræver en del mere end musik hvad angår lydtryk.

Mvh Lars



Tak.

Ja, det enorme lydtryk mange vil have, mangler. Men nu er Scan Speak 25W8565-00 som enhed, heller ikke bygget til store lydtryk. Desuden gengiver denne sub også kun den dybeste bas, som kan være svær at høre i det hele taget.

Planen var faktisk at lave to subwoofere endnu, hver med to 25W8665-01 isobarisk koblet. De vil ikke kunne spille helt så dybt, men deres kabinetstørrelse vil gøre, at jeg vil kunne bruge dem som standere til mine to små fronthøjttalere. Samlet set, vil det hele så blive indstillet med en rumkorrektion.

Hej.

Kan se på nærbilledet af lc-filteret på dit site, at du bypasser nogle kondisser...hvodden det?

mvh. Per

Der bypases ikke nogle kondensatorer. Jeg er nødt til at sætte flere i parallel for at opnå ønskede værdier.

Selvom der er smalle og brede kondensatorer koblet sammen, så er de forbundet på undersiden af printet i parallel.

Citat:"Jeg havde en opfattelse af at dyb bas var kraftig bas, og den sub er altså god til at demonstrere forskellen på dyb og kraftig bas.."

Ja, det er en udbredt misforståelse. Rigtig dyb bas føles mere end den høres - i realiteten skal lave frekvenser være meget kraftige i niveau, før vi overhovedet kan høre dem.

Flot sub, kunne være jeg skulle overveje det, jeg er ikke overdrejet tilfreds med dybden af mine audiovectorer...

20 hz rækker vist til de fleste . 17 er rent overkill.

Skal zappen ind i subben eller skal den have sit eget kabinet? Det er vel snart tiden, når nu de kører igen
