Peter Pan skrev: Står du med en B&O ting, eller andet grej med en 7 polet DIN AUX bøsning, og vil have lyd til / fra et phono liniesignal til denne aux indgangen, er her en lodde tegning du kan følge.

Bemærk at dette nok kun gælder B&O (måske også Naim?). Det meste udstyr jeg har set med DIN ind/udgange følger DIN normerne, og er derfor ikke "kompatible" med andet udstyr. Udgangene er normalt strømudgange, med en udgangsimpedans på mellem 470k og 1M - og ikke 1k som der står på tegningen. Hvis man tilslutter sådan et signal til en normal RCA/phono linieindgang får man et meget svagt signal uden diskant... Dette gælder forøvrigt også gammelt B&O udstyr (Beomaster 900/1000 f.eks.).

Venlig hilsen

Mikkel C. Simonsen

Hej mcs_5

Jeg har nu fundet fejlen, du har ret det handler om link øje signaler.
Tak skal du ha', jeg retter billedet.



Lednings diagrammer for mange af Bang & Olufsen producter
finder du på BeoTech.co.uk.



TRYK HER

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Peter Pan skrev: Hej mcs_5 Jeg har nu fundet fejlen, du har ret det handler om link øje signaler.

Pin 3 og 5 er normalt udgange (på 5-bens DIN stik), som vist på tegningen. Bare ikke altid den type udgange der er beskrevet...

Venlig hilsen

Mikkel C. Simonsen

BeoLink Wireless 1.  Spar installations kabler, og erstatter
Master Link-kablet i Bang & Olufsens BeoLink koncept.

Læs mere på  http://www.beoworld.co.uk/beolinkwireless1.htm

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

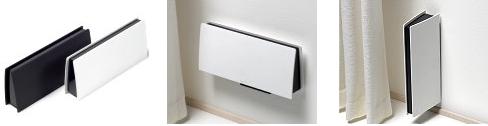

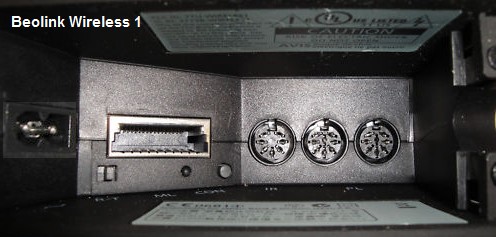

BeoLink Wireless 1 erstatter Master Link-kablet.





Bang & Olufsen's trådløse linkenhed, BeoLink Wireless 1. Flyt lyden ikke udstyret



BeoLink Wireless 1 giver dig musik i CD-kvalitet i hele hjemmet, uden at der skal trækkes kabler mellem rummene. I 20 år har BeoLink fra Bang & Olufsen været banebrydende inden for systemintegration i hjemmet uden kvalitetsforringelser. Med BeoLink Wireless 1 er det nu muligt at få en trådløs løsning, der ikke går på kompromis med dine forventninger til kvalitetslyd.



Til BeoLink Wireless 1 har Bang & Olufsen valgt en veludviklet teknologi, som opfylder tre kritiske kriterier: Den er meget robust, har meget lille tidsforsinkelse uden ekko og kan fordele lyden til op til 21 rum i hjemmet samtidig.



BeoLink Wireless 1 kan trådløst fordele lyd i høj kvalitet mellem rummene i hjemmet og erstatter Master Link-kablet i Bang & Olufsens BeoLink koncept, som handler om at flytte oplevelserne, ikke udstyret. Der skal dog stadig trækkes kabler fra BeoLink Wireless 1 modtageren til højttalerne i de enkelte rum.



BeoLink Wireless 1 fungerer sammen med BeoLab højttalere og det stilrene IR-øje, som sender signalet til højttaleren. Mange ældre produkter, som ikke længere er i handlen, fungerer også i en trådløs opsætning. Den elegante BeoLink Wireless 1 enhed fås i sort eller hvid og kan placeres på gulvet, på en hylde, i en reol eller monteres på ét af to forskellige vægbeslag.



BeoLink Wireless 1 enheden fungerer både som sender og modtager. En enkelt sender kan betjene op til syv rum (syv par højttalere), og systemet kan håndtere op til tre sendere med 21 par højttalere. Afhængig af placering og omgivelser kan afstanden mellem modtager og sender være op til 30 meter indendørs. Udendørs er rækkevidden ca. 100 meter.



BeoLink Wireless 1 er en løsning, der appellerer til alle, der ikke ønsker at bore huller til kabelføring mellem rummene, og som ikke vil gå på kompromis med kvaliteten af lydoplevelsen.



http://www.beoworld.co.uk/beolinkwireless1.htm

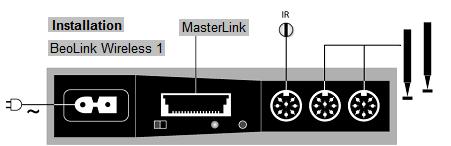

Sådan kan man bruge BeoLink Wireless 1.

 http://www.beoworld.co.uk/beolinkmlmclconverter.htm



OBS

Kombinationen Wierless 1, version nr. 1780 og BeoLab 3500 versions nr. 1601 skal
ikke tilsluttes en løs IR-Sensor, her virker IR-sensoren som er indbygget i BeoLab 3500

Montering af løs IR-Sensor gælder altså kun for den første versioner af Wierless 1.



____________________________________________________________ __



ML/MCL converter

Er faktisk en rigtig god stereo forstærker, som ikke kræver meget plads. Den lyder mindst lige så godt, som en alm. forstærker i samme prisklasse. Den fås med og uden IR-øje, så man kan styre lyden i andre rum. F.eks. kan man tilslutte 2 passive højtalere i soveværelset,  til et B&O anlæg i stuen. Fra soveværelset kan man så styre lydkilden i stuen. Ca. 3.395 Dkk mener jeg er pengene værd.



På billederne ser den gamle og nyeste model. Købe kun den nye model med både ML-MCL-Converter-Inputs og Powerlink.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Vil du alligevel heller trække MasterLink kabler, så gå på side 1 på denne tråd.
Der er samlet det meste der bliver brug for. Læg mærke til det kabel som
indeholder både MasterLink og antenne kabler.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Har du en  motordrejestanden som tidligere har været anvendt til et BeoVision LX TV,
og nu vil bruge den til et BeoVision MX TV. Prøv så for at få det til at fungere ved at,
slukke TV'et, trykke picture 1 store, og derefter picture 5 store, så skulle den virke.









MX4000-platte

___________________________________________

Beovision 10-40. 8 Pin-out motor styring af væg-beslaget.

Cheetha skriver: Har købt et 5 år gammelt B&O MX 8000 TV med motrostand. Efter opsætning i stuen virkede det hele perfekt - dog havde motorstanden en forkert indstilling hvad angår dens korrekte midte og drejede således kun 20 grader til ve. hvorefter den troede at den var i yderposition.   Men ved at gå ind i "service-menuen" menu + 0 + 0 + go , kunne jeg nu også "nulstille" motorstanden, og nu virker det hele perfekt. Den sidste del af løsningen ses på skærmen, hvorimod sevicemenuen blev brugt til at ínformere om fjernsynets stand og brug. Underligt at B&O ikke oplyser om denne mulighed i deres vejledninger...... MWJ2 skriver: Jeg har et BeoVision 1, hvor under jeg netop har monteret en motordrejesokkel fra et Beocenter 1. For at få sokkelen til at bevæge sig,  skal motoren kalibreres inden den fungerede. Det foregår på følgende måde: 1. Gå ind i TV "setup" 2. Ind i "service menu", ved at trykke "0","0" og "go" 3. Ind i "stand" 4. Tryk på "go" ved "calibrate" 5. Så kalibreres motor og efter det trykkes "exit"



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Oversigt over aktive BeoLab højttalers stikpaneler.



___________________________________________________

Indstilling af -

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

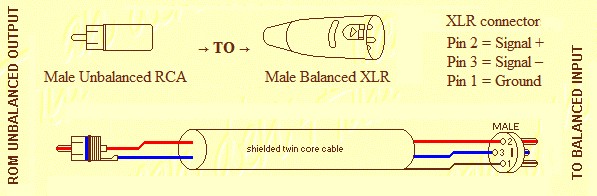

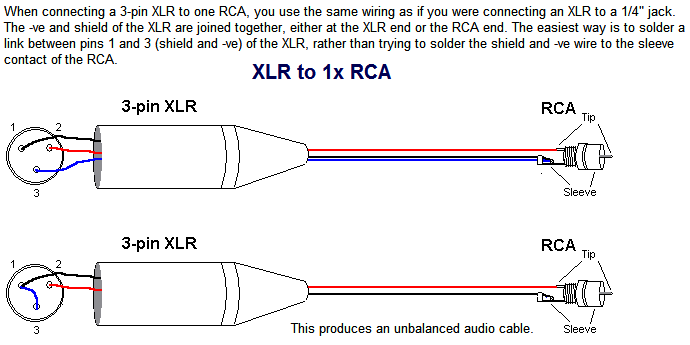

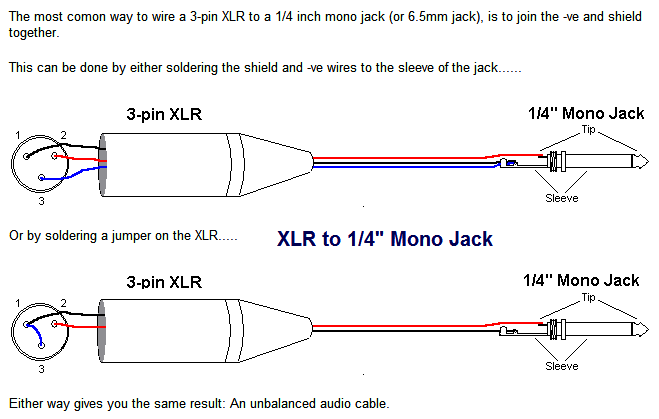

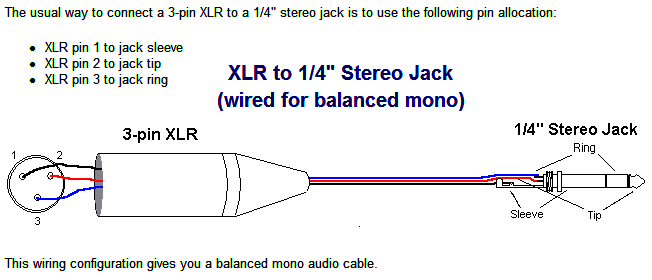

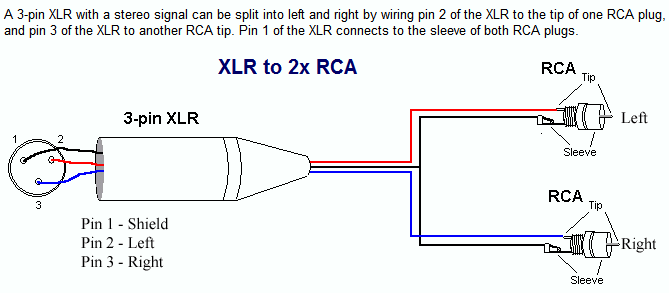

XLR -- RCA / PHONO. XLR -- JACK CONNECTING

_______________

______________________

_________________________

Sound System Interconnection

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

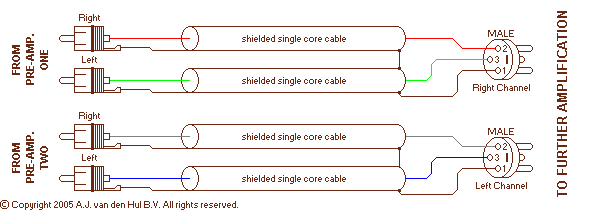

Van den hul. XLR to RCA

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

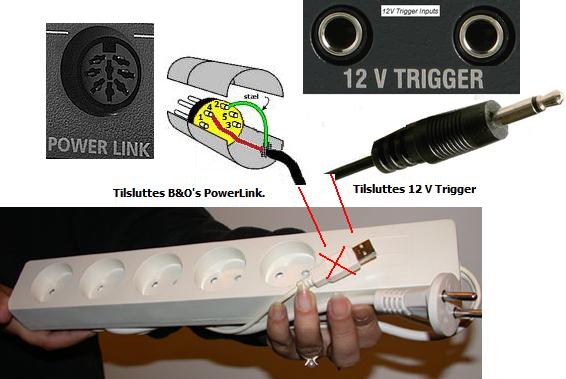

Automatisk power-on/off.



Her en ide til en automatisk Power-on/off, uden signal tab f.eks. til en subwoofer.

Mange forstærkere har Trigger: +5 -12V for automated ON/OFF operation



Når du tænder forstærkeren, tænder stik dåsen og 230V tænder det tilsluttede.









__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.



Husk en IKKE B&O forstærker skal have pre-out udgange, ellers kan volumen ikke reguleres.

____________________________________________________________ ________________

_______________________________________________

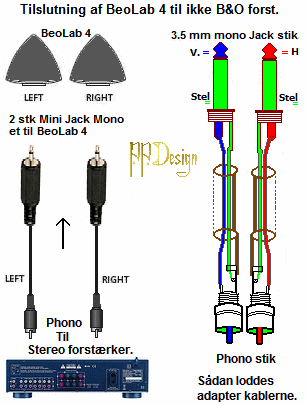

Enten tilsluttes til B&O med PowerLink kabel, eller til ikke B&O produkter med
et par adapter kabler der er connectet som på tegningen. Her til lyd kort.



______________________________________________

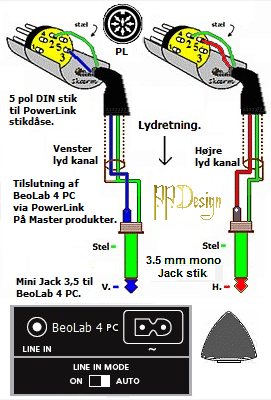

Sådan kan BeoLab 4 PC tilslut en PowerLink stikdåse.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Hvor kan vi købe DIN kabler, her nogle link.
___________________________________________

Se DIN til div. hos Disco World.dk. Tlf 70262526

http://www.discoworld.dk/shop/advanced_search_result.php?key words=DIN&sort=2a&page=1

http://www.discoworld.dk/shop/advanced_search_result.php?key words=DIN&sort=2a&page=2

http://www.discoworld.dk/shop/advanced_search_result.php?key words=DIN&sort=2a&page=3
_____________________________

Rigtig DIN kabler som de oprindeligt blev lavet.

http://www.universal-radio.com/catalog/parts/dincable.html
_____________________________

Her en adapter jeg meget gerne vil have fat i.
_____________________________

DIN TO PHONO DK.

http://www.gooby.dk/shop/index.php?cPath=126_84

Kontakt: Gooby Nygade 2. 4220 Korsør.Tel. +45 70 222 125

Åbningstider: Mandag til Fredag : 9:00 til 18:00. Lørdag : 9:30 til 14:00
___________________________________________

http://av-connection.dk/?SPage=DIN_Kabler

___________________________________________

http://www.cricklewoodelectronics.com/Cricklewood/customer/h ome.php?cat=116

___________________________________________

DIN adapter til RCA og JACK kan altså stadig findes, men står du og skal tilslutte en ICE forstærker med XLR bøsninger til en B&O PowerLink udgang, ja så må du om på side 1 og se hvordan.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

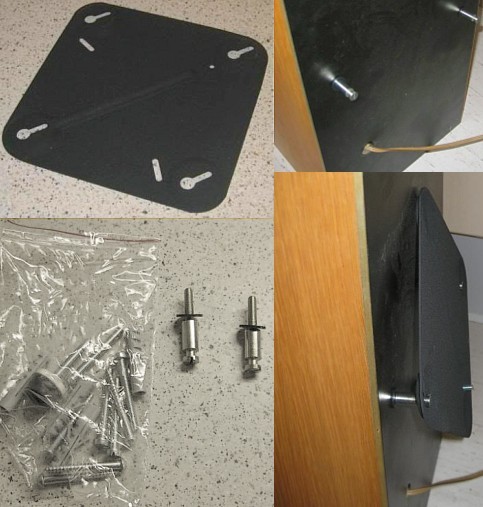

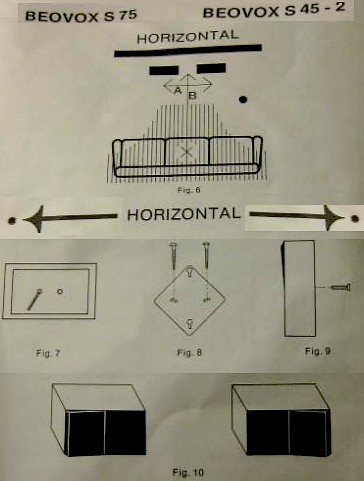

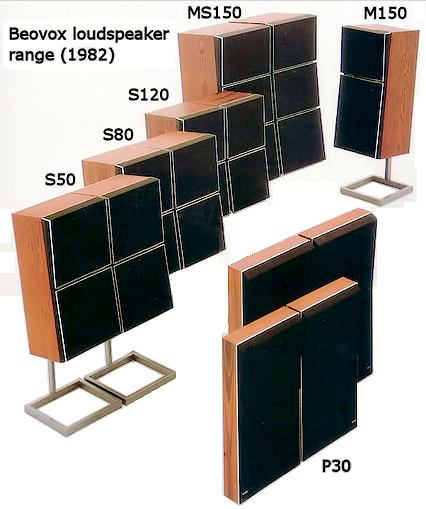

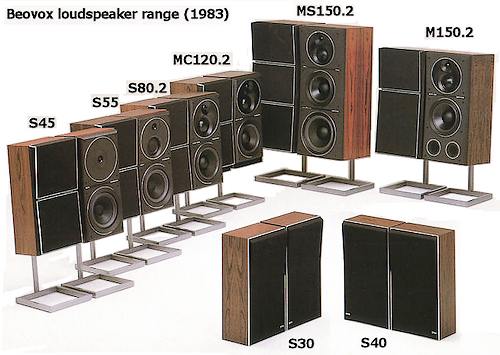

Vægbelsag 6014, til Beovox S120 - S45-2.- Beovox S45-2 - S75 - S80.2

Pakken består af 2 vægplader, 1 til hver højtaler, skruer og manual.
Vægbelsag 6014 kan benyttes til lodret eller vandret ophængning.

Pladen skrues på væg og afhænig af lodret eller vandret valg, kan
der sættes en stilleskrue ind som afgører hældning.

Der skrues 2 skruer i hullerne bagpå Feks. S45-2 og så monteres
Beovox på den ophængte plade. Der er 2 par skruer til hver Beovox,
afhænig af lodret og vandret .

På billedet ses plade med stilleskrue og lodret ophængning.

Af Anderz

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

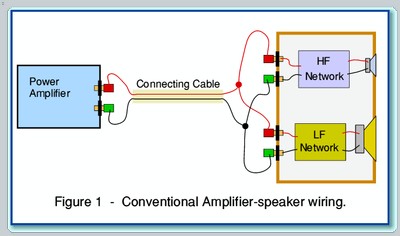

Bi-Wiring fra forstærker til højttaler, se her hvordan.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

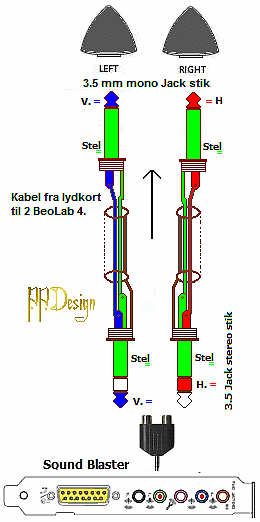

To aktive Beloab 4000 er her tilsluttet lydkortet på en computer.

Oplever du reguleringsområdet for volumkontrollen via dit lykort er for højt, kan lyden dæmpes
med et dæmpeled som indbygges i adapterkablet. På tegningen ses modstandsværdierne i kOhm.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

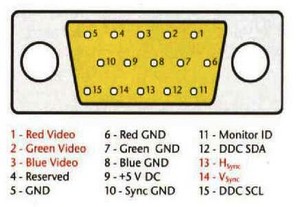

                      VGA PIN OUT

______________________________________

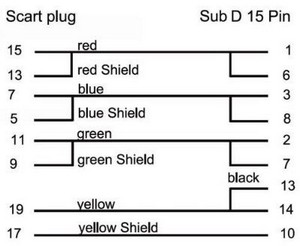

VGA to RGB SCART

http://www.idiots.org.uk/vga_rgb_scart/

http://www.vivanco.de/cgi-bin/vivanco/en_US/categoryList.htm l?catId=399_



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

iPod for Bang & Olufsen integration.

This forum is about the iPod dock modification for Bang & Olufsen integration.

http://home.swipnet.se/ridax/ipod.htm

iPod - Audio Analyzer test.

http://www.audiosense.org/results/portable/iPod.htm

Mini Jach til 5 polet DIN adapter i guld kan købes her.

http://www.lifestyle-av.co.uk/product_list.asp?sectionId=4
____________________________________________

_________________________________________

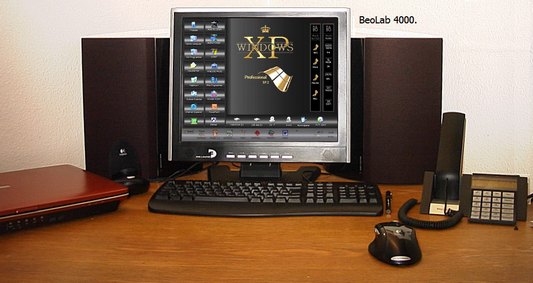

PC'en som omdrejningspunkt.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

God fornøjelse.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Vægdåser DIN.



http://shop.oneremote.dk/catalog/product_info.php?products_i d=1923
