| Forfatter |
|
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 26 Juni 2007 kl. 16:33 | IP-adresse registreret
|
|
|
Hent trigger strøm via Strømspareskinne med automatisk søgning af standbyforbrug. Se side 5.
__________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 04 Juli 2007 kl. 09:29 | IP-adresse registreret
|
|
|
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 07 Juli 2007 kl. 22:42 | IP-adresse registreret
|
|
|
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 13 Juli 2007 kl. 09:08 | IP-adresse registreret
|
|
|

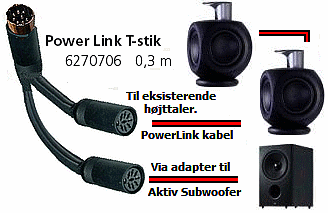

Vejledning for brug af PowerLink kabler.
Fuldt monteret ( 8 ledninger) PowerLink kabel Mk II indeholder også datalink,
og benyttes på BeoLab Penta model 2 og 3. BeoLab 3.000 og BeoLab 5.000.
Det anbefales også at benytte PowerLink Mk II til BeoLab 5 hvis de bruges til
en kilde med digital output BeoSound 9000 eller BeoCenter 2. Et digital kabel
kan benyttes samtidigt med et tilsluttet PowerLink kabel.
PowerLink Mk II kablet er tykkere end Mk III.
PowerLink kabel Mk III ( 5 ledninger) benyttes til BeoLab højttaler med
indbyggede ICEpower forstærker. her er tale om. BeoLab 2 - BeoLab 3,
BeoLab 4 - BeoLab 9 - BeoLab 1 - BeoLab 4000 model Mk II. -
BeoLab 7- 4 centerhøjttaler - BeoLab 7-1, 7-2, 7-6. PowerLink Mk III
kabel kendes på en lille trekant, støbt på selve plast kappen på hver stik.
PowerLink Mk I ( 4 ledninger) blev tidligere benyttet til BeoLab 6000 -
BeoLab 8000 - BeoLab 4000 model Mk I.
I dag bruges PowerLink Mk III også til disse modeller.
Til BeoLab Penta model Mk I, benyttes et 4 polet DIN højttaler stik, som
ud over lyd, også overføre data for display visning.
____________________________________________ __________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 14 Juli 2007 kl. 19:44 | IP-adresse registreret
|
|
|
Stjerne connection.
Her et foreslag til udførsel af stjerne forbundet boks til 230V Hi-Fi tilslutning, med tegning.
Teorien ved at Stjerne forbinde, er en anden måde at parallel forbinde de enkelte
stikdåser på end i en strømskinner. Nogen mener den anderledes mekaniske
opbygning i stjerne boksen giver en hørbar forskel.
Du kan købe noger linende her men så koster det kassen.
At fases/vende stikket rigtigt, mener jeg er vigtigt for et få det rigtige lydbillede
med god dybde og bredde. Har du ikke stik med jord, så lav mærker på
stik og stikdåse når du har fundet den rigtige fase for dine Hi-Fi produkter.
Husk du arbejder med 230V og jord, så pas på og forbind den rigtigt.
Du kan se en billede serie af min opbygning af boksen her. __________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 05 August 2007 kl. 11:33 | IP-adresse registreret
|
|
|
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 21 September 2007 kl. 11:46 | IP-adresse registreret
|
|
|
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 27 Oktober 2007 kl. 13:33 | IP-adresse registreret
|
|
|
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 02 November 2007 kl. 22:37 | IP-adresse registreret
|
|
|
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 11 November 2007 kl. 11:09 | IP-adresse registreret
|
|
|
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 01 December 2007 kl. 00:15 | IP-adresse registreret
|
|
|

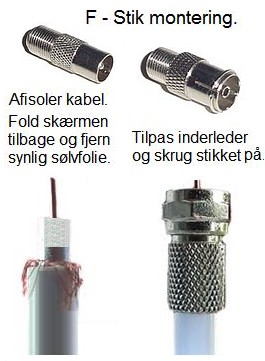

F-connector benyttes i forbindelse med montering professionelle
antenne fordelere og forstærkere, Tv tilslutning samt til at forbinde
parabol udstyr med. Tryk HER.
__________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 04 December 2007 kl. 20:20 | IP-adresse registreret
|
|
|

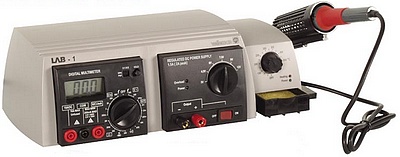

En genialt loddestation fra belgiske Velleman, som er blevet uhyre populært blandt elektronikk entusiaster i hele Europa.
Du får måleinstrument, strømforsyning og loddestation sammenbygget i et apparat som alltid er klart til brug. Pris 999,NKK
Kan købes her. __________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 20 December 2007 kl. 18:01 | IP-adresse registreret
|
|
|
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 25 December 2007 kl. 12:19 | IP-adresse registreret
|
|
|
Trådløs BeoLink fra alle B&O ML. lydkilder.
Med BeoLink Wirless 1 skal man ikke trække
kabler fra det ene rum til det andet. Kan som
transmitter drive op til 7 rum på en gang.
Husk at der skal bruges 2 stk.Wireless1,en til
at sende ved anlæget, og en til at modtage ved
højttalerne, + et IR-øje .
Wireless1 BeoLink 2.795 Kr. IR-øje 295 Kr.
========================================================
Biograf skilte til Beo-Fans. Størelse 3390 x 2397.
Download i fuld størelse: Tryk her.
Download i fuld størelse: Tryk her. __________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 26 December 2007 kl. 14:44 | IP-adresse registreret
|
|
|

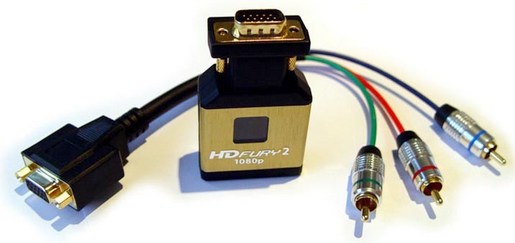

Den Hdfury2 giver dig mulighed for at opgradere alle HD TV / projektor ved at tilføje
en HDCP-kompatibel HDMI digital video input! Arbejder med alle TV, der accepterer
enten Komponent (YPbPr / YCbCr) eller RGB / VGA! Tilføj en HDfury2, så du kan se
hi-def-indhold på op til FULL HD * 1080p opløsning.
HDFury2 brugere manual
http://www.curtpalme.com/forum/viewtopic.php?t=16799 __________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 14 Januar 2008 kl. 08:24 | IP-adresse registreret
|
|
|

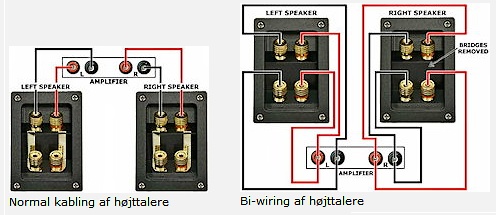

Bi-wire
Afhængig af højttalerne, kan det ofte være en fordel at bruge bi-wiring. Bi-wiring betyder at der bruges
to højttaler kabler til hver højttaler, det ene til at fremføre de lave toner og det andet til de høje.
Højttalerne skal være lavet til bi-wiring, og når det bruges fjernes bøjlen på højttaler tilslutningerne bag i
højttaleren, så de to indgange er adskilt.
Fordelen ved bi-wiring er ofte mere dynamik i lyden, og det er samtidig hvad kritikere af bi-wiring påpeger:
At musikken får en for kunstig dynamik, frem for at lyde mere som originalen i studiet. Så bi-wiring er også
en form for religion, om det er godt eller ej. Men de fleste er vist enige om, at bi-wiring gør en forskel på
mange anlæg. __________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 18 Februar 2008 kl. 17:07 | IP-adresse registreret
|
|
|
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 15 Marts 2008 kl. 13:52 | IP-adresse registreret
|
|
|

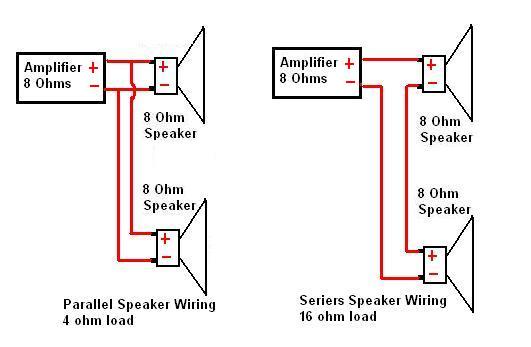

Sammenkobling af højttalere
Typiske impedanser er 8 Ohm og 4 Ohm. 8 Ohm er mest normalt.
Ohm’s love siger: P=UxU/R. Effekten (Watt/P) = spændingen (Volt/U) i anden, divideret med modstanden (Ohm/R).
Dvs. Har vi f.eks. 30 volt fra forstærkeren i en 8 Ohms højttaler, får vi: 30x30 / 8 = 900 / 8 = 112,5 Watt.
En forstærker leverer en spænding ud, og når der løber en strøm igennem en højttaler afsættes der effekt = Watt. Denne effekt bliver dels afsat som varme dels som bevægelser af membramen der dermed laver lydbølger som vi opfatter som lyd. Jo mere lyd og mindre varme jo højere driftseffekt har højttaleren dvs, jo højerere spiller den ved samme Watt. Sammenlign f.eks. med lavenergipærer. For prof eller instrument højttalere er en typisk værdi 95dB SPL/1W. Dvs. at den spiller med et lydtryk på 95 dB SPL ved 1 watt i højttaleren målt i 1 meters afstand.
2 højttalere i parallel giver den halve Ohm værdi 8 Ohm parallel med 8 Ohm = 4 Ohm helt præcis er formlen: R = (R1 x R21) / (R1 + R2) eller ved mere end to stk: 1/R = 1/R1 + 1/R2 +1/R3 -osv.
Hvis at man tilkobler en højttaler mere, vi kalder det for en parallel kobling, vil forstærkeren forsøge at fortsætte med at give 30 volt ud men nu i to højttalere, dvs. at den skal give dobbelt så meget strøm for at give 112 ,5 watt i begge højttalere det kan forstærkeren som regel ikke helt, men den prøver, og bliver dermed dobbelt så hårdt belastet.

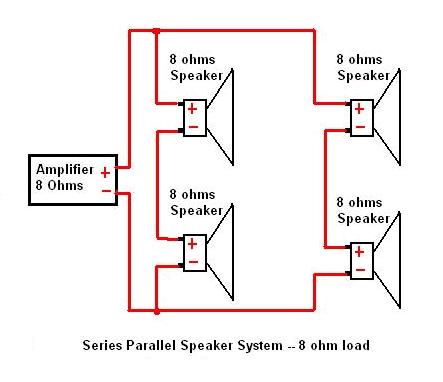

Hvis at man ønsker fire højttalere f.eks som i et guitarkabinet kan man sætte 2 stk i serie, parallelt med 2 andre i serie resultatet er: 8+8=16 Ohm parallelt med 8+8=16 Ohm, slutværdien er altså 8 Ohm. Hvis at man spille med ca 100 Watt er der altså afsat 25 i hver enhed.
I stedet for parallel tilkobling kan man sætte højttalerne i serie. dvs. først igennem den ene, så igennem den anden. De må altså nu deles om de 30 volt, de får altså kun 15 volt hver, effekten bliver nu 15x15/8 = 28 watt i hver! højttaler eller kun 56 watt totalt. Forstærkeren bliver ikke ret hårdt belastet, men man får heller ikke så meget effekt (=Watt). Ved serie lægges Ohm værdierne sammen.
Lidt grundregler.
Bland ikke højttalere af forskellig impedans (Ohm), det er svært at regne impedansen ud og højttalerne vil ofte spille i forskellig styrke.
Overhold det der står på forstærkeren om minimum impedans, f.eks min 4 Ohm, altså ialt to stk 8 Ohms højttalere. Det kan blive dyrt hvis at forstærkeren skal levere mere power end den er bygget til. Sørg altid for god køling af forstærkeren. Brug gode højttalerkabler. MINIMUM 1½ kvadrat altså netledning. - Ved længere kabler - helst mere.
__________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
| Til top |
|
| |
Peter Pan
Lukket konto
Bruger siden: 04 Februar 2005
Lokalitet: Nordsjælland
Status: Offline
Indlæg: 20276
|
| Sendt: 20 Marts 2008 kl. 19:36 | IP-adresse registreret
|
|
|

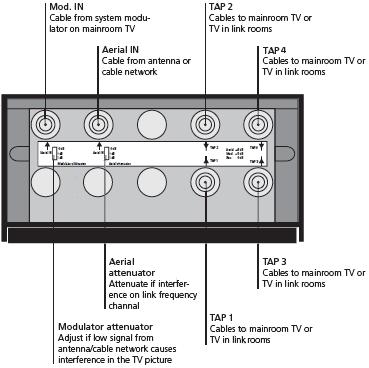

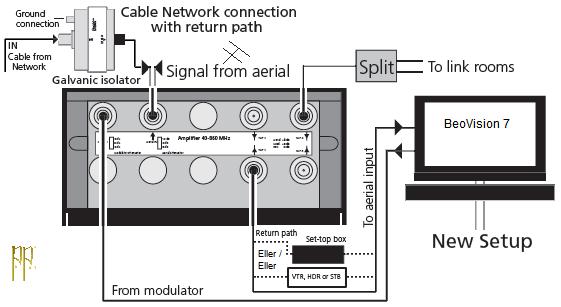

B&O RF Link Amplifier.
------------------------------------------------------------ --------------------
B&O RF link amplifier Type 4052
Antenne kablet formidler både lyd og billede til linkrums BeoVision TV.
Monterings instruction for RF link amplifier Tryk her. -- Tryk her.- Download PDF manual : Tryk her.
RF Link Amplifier Beskrivelse:
Antallet af tv-kanaler i B&O ejernes boligere er steget markant, og det var derfor en beslutning om at indføre en ny
RF-modulator for fremtidige BeoVision tv. Årsagen til dette er ønsket om at sikre optimal billedkvalitet i linkrum.
Ved hjælp af den nye modulator i BeoVision tv sammen med RF link forstærkeren, kan du opnå bedre billedkvalitet
i både hoved-og linkrum. Da den nye modulatoren distribuerer kun intern signaler fra f.eks DVD, satellit mv på RF-
udgang, er det nødvendigt at kombinere de modulerede signal med de kanaler fra antenne eller kabel netværk ved
hjælp af RF Link Amplifier, som er udviklet specielt at støtte den nye modulator.
Generelt om B&O RF link forstærker:
Der findes to typer- Type 4052, som har et frekvensområde fra 40 til 860 Mhz og type 4053, som har et frekvensområde
fra 87 til 860 MHz for transmission, og 5 til 65 MHz til brug som en returvej. Benyttes 75 ohm standard antennekabel bør
længden max være 30 meter, for at opnå et godt signal. Masterlink benyttes til fjernbetjenings signalerne.
Priser 2009. - 4052 RF Link amplifier 695 Kr. - 4053 RF Link amplifier with return path 795 Kr.
B&O RF link amplifier med returvej Type 4053
__________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
| Til top |
|
| |
Toebs
Forum Bruger
Bruger siden: 19 Oktober 2003
Lokalitet: Østjylland
Status: Offline
Indlæg: 434
|
| Sendt: 20 Marts 2008 kl. 19:50 | IP-adresse registreret
|
|
|
Alt det her burde jo ligge på en hjemmeside direkte og ikke i et forum. Forstå mig nu ret, jeg synes det er et meget fornemt og gennemført arbejde du har lavet her med at poste alt det her information, men det er for værdifuldt til kun at ligge dybt inde gemt i et forum! :)
|
