Forfatter |
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 12 December 2015 kl. 07:28 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 12 December 2015 kl. 09:00 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 20 December 2015 kl. 06:30 | IP-adresse registreret
|
|
|

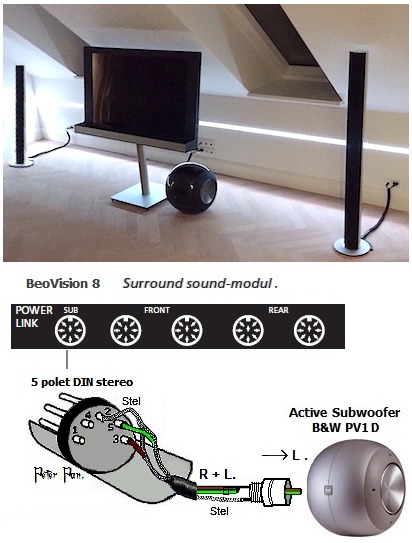

Dette annulerer tidligere tegninger med R kanal for LINE in til BeoLab 3/ 8002 /6002.
__________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 26 December 2015 kl. 08:40 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 07 Januar 2016 kl. 18:32 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 02 Marts 2016 kl. 21:47 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 06 Marts 2016 kl. 10:24 | IP-adresse registreret
|
|
|
Her ses terminering af RJ45 - 8 pol DIN adapter, som svare til PowerLink Mk III.
Her ses terminering af RJ45 - 8 pol DIN adapter, som svare til PowerLink Mk II.
__________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 06 Marts 2016 kl. 10:26 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 11 Marts 2016 kl. 09:21 | IP-adresse registreret
|
|
|
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 22 Marts 2016 kl. 22:59 | IP-adresse registreret
|
|
|

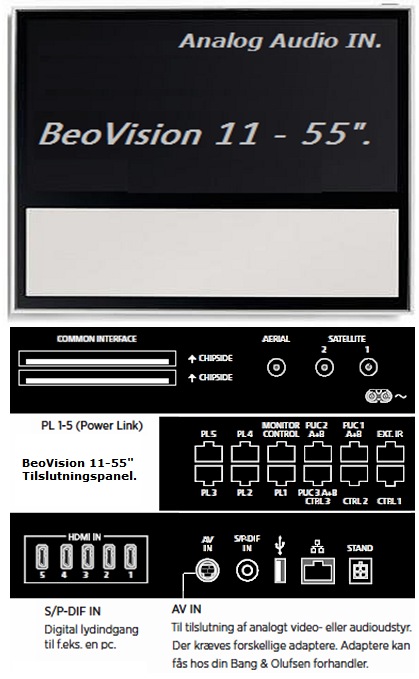

Her Phono tilslutnings mulighed til BV 11.
_________________________________________________

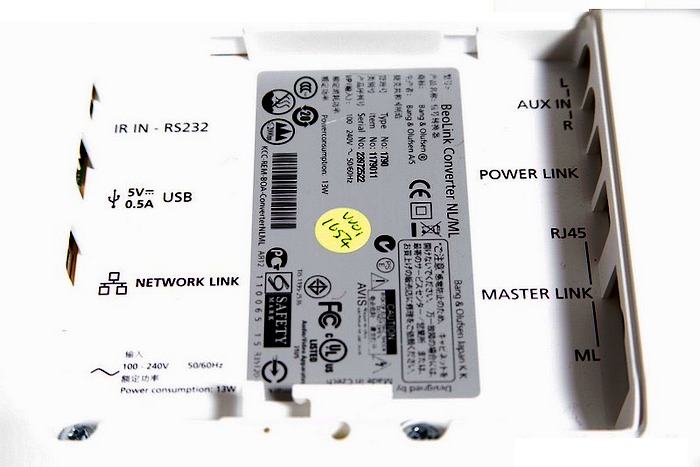

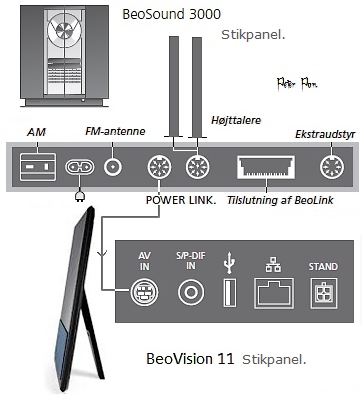

En mulig tilslutning til f.eks BeoSound 3000 er med MasterLink via en BeoLink Converter NL / ML. til BeoVision 11.
__________________________________________________

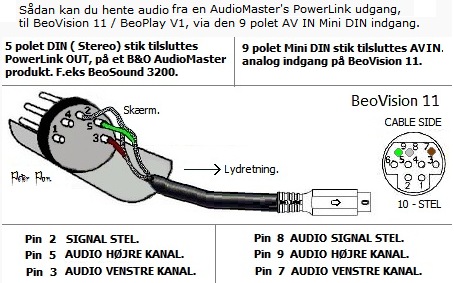

Her ses en billigere mulighed -
__________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
Til top |
|
|
Sommerdal Forum Bruger
Bruger siden: 10 April 2016 Lokalitet: Stor-København
Status: Offline Indlæg: 4
|
Sendt: 10 April 2016 kl. 07:59 | IP-adresse registreret
|
|
|
Jeg er en NOOB med hensyn til B&O og kabler.
Jeg har anskaffet mig et 5500 anlæg, men min bedre halvdel ville gerne have Beolab 8000 i stedet for Penta.
Hvordan slutter jeg Beolab 8000 til Beomaster 5500?
Er det letteste ikke at købe et par RCA kabler og forbinde via LINE-IN og LINE-OUT.
Jeg har jo ingen powerlink udgang, så powerlink kablerne er vel slet ikke interessante?
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 10 April 2016 kl. 11:46 | IP-adresse registreret
|
|
|
Hej Sommerdal

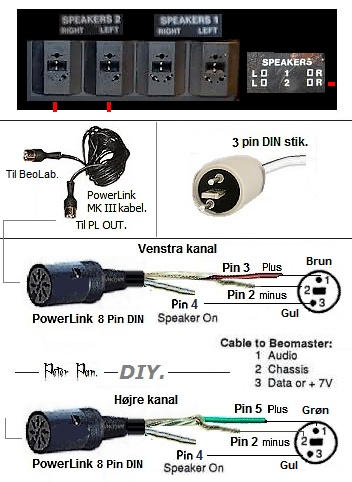

Det er klart de lettelse at forbinde til LINE IN. Du kan på side 1 og læse om de to måder at tilslutte på. Er du til Gør-det-selv, er her en tegning som kan give dig PowerLink tilslutning. PS. Tænk lige over, du aldrig får så god lyd fra BL 8000, som fra dine Penta.
__________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
Til top |
|
|
beovox141 Forum Bruger
Bruger siden: 21 December 2015 Lokalitet: Sjælland
Status: Offline Indlæg: 2181
|
Sendt: 10 April 2016 kl. 12:05 | IP-adresse registreret
|
|
|
@PP
Så vidt jeg husker er den eneste B&O højtttalere der accepterer et højttaler signal direkte.. netop Penataerne.
Jeg vil stærkt advare imod at bruge et signal der kan nærme sig +/-40V til at føde et sæt BL8000...
Snup signalet fra PRE/IN jumperen (RCA) __________________ Format 0 ►►► HD A/V Link on Steriods ⚡⚡⚡⚡ ☺
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 10 April 2016 kl. 12:25 | IP-adresse registreret
|
|
|
|
Til top |
|
|
beovox141 Forum Bruger
Bruger siden: 21 December 2015 Lokalitet: Sjælland
Status: Offline Indlæg: 2181
|
Sendt: 10 April 2016 kl. 12:42 | IP-adresse registreret
|
|
|
@PP

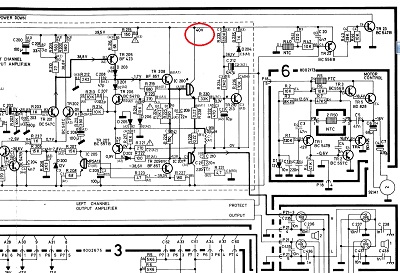

Korrekt, men svinget på outputtet til højttalerne, der hvor du snupper signalet, ligger på -/+40v
Hvis man laver en lille netværk med et par modstande kan man godt gøre det (22k/1k) men jeg ville snuppe Pre out signalet da det er præcis derfor
der er der.. __________________ Format 0 ►►► HD A/V Link on Steriods ⚡⚡⚡⚡ ☺
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 10 April 2016 kl. 12:50 | IP-adresse registreret
|
|
|
Der er lidt forskellige oplysninger, her er DC forsyning 7,5 -8,5 Volt DC. Til trigger strøm kan det godt gå, selv om det er bedst med 5 Volt. ________________________________________________________

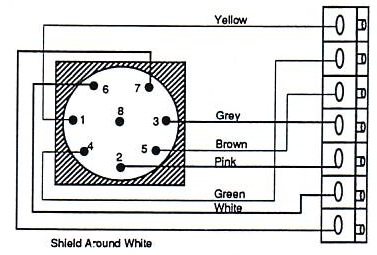

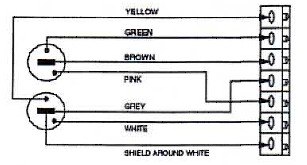

MCL kabel fra lydsystemer til klemrække i MCL2 relæboks.

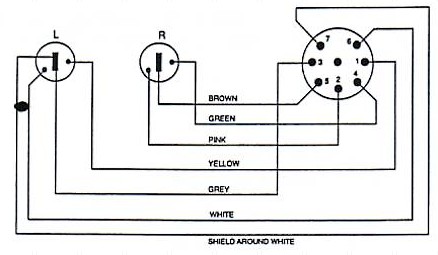

------------------- MCL kabel, 2 x 3-pin MCL til 8-polet DIN-stik. For tilslutning mellem audiosystemer og link-system via en 8-pin væg plade.
------------------- MCL kabel mellem 8-polet DIN væg plade og MCL klemliste. For tilslutning mellem lydsystem og link-system via en 8-pin væg plade:
_______________________________________
Alle ledningsdiagrammer vises fra lodning side. __________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 10 April 2016 kl. 12:56 | IP-adresse registreret
|
|
|
|
Til top |
|
|
beovox141 Forum Bruger
Bruger siden: 21 December 2015 Lokalitet: Sjælland
Status: Offline Indlæg: 2181
|
Sendt: 10 April 2016 kl. 13:15 | IP-adresse registreret
|
|
|
@PP

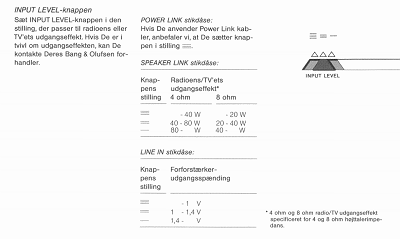

Det er spændingen på højttaler udgangen (signalet) der er problemet! Den er ikke tilspasset BL8000!
BL8000 bruger et line signal (-/+ 2000mv) mens 5500 spyttter -/+ 40 volt ud (det er en udgangsforstærker!)
Den eneste højttaler jeg kender, der kan lave den tilpasning er en Penta! Der er netop derfor den har har dennne Switch!
__________________ Format 0 ►►► HD A/V Link on Steriods ⚡⚡⚡⚡ ☺
|
Til top |
|
|
Peter Pan Forum Bruger
Bruger siden: 04 Februar 2005 Lokalitet: Nordsjælland
Status: Offline Indlæg: 20276
|
Sendt: 10 April 2016 kl. 13:37 | IP-adresse registreret
|
|
|
@ beovox141
Jeg har forholdt mig til de Volt der står, hvor der også er beskrevet en max strøm. Så må jeg råde Sommerdal til at måle trigger strømmen på pin 3 i hans DIN stik, før han evt. køber stumper hjem til de to adapter kabler. __________________ Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
|
Til top |
|
|
beovox141 Forum Bruger
Bruger siden: 21 December 2015 Lokalitet: Sjælland
Status: Offline Indlæg: 2181
|
Sendt: 10 April 2016 kl. 13:45 | IP-adresse registreret
|
|
|
@PP
Det er ikke triggeren der er problemet!
Det er audio signalet, der er ca 20 gange for stort!
MCL er baseret på en højttalerudgang,- IKKE et line signal som ML....
__________________ Format 0 ►►► HD A/V Link on Steriods ⚡⚡⚡⚡ ☺
|
