ppp_dk skrev: Du opgav altså at lave JBL Paragon...

Ja, rimelig svære at lave og så findes mellemtonehornet (elliptisk munding) ikke mere. På ebay snakker man om ca. 5000,- bare for dem. Hysterisk   Jeg prøvede lidt på forskellige amerikanske fora at finde stumper, men de takkede helt over da jeg ikke ville bruge de gl. enheder (som iøvrigt også koster over 10 k at få fat i) men mere tidsvarende. Det her projekt er pladsmæssigt lidt mindre og derfor også godkendt af konen (ikke uvæsentligt ) Jeg har lavet en del horn konstruktioner (Lowther....) tidligere men det her er mit første 3 vejs så jeg er meget spændt

Flemming

__________________
Rør med følelse og horn i panden :-)

Smid endelig en masse billeder af detaljerne i denne hornkonstruktion!

Knæk og bræk!

storklapsalve herfra

Kiggede selv meget på tegninger af ekchorn, men det blev ved det.

nåede dog at lave et trekantet kabinet, med en 12 tommer cv bas, som stod i hjørnet som sub, fantastisk kobling til rummet!



__________________
Med venlig hilsen R.P.
Analoglyd er nu bedst

Hejsa,

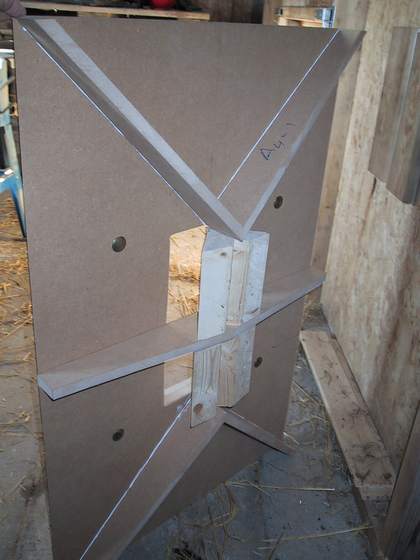

Så er jeg igang med at lime. Nedenstående billede er med horn start:

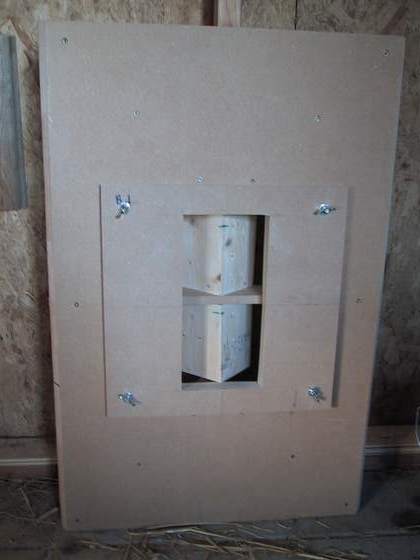

Og det næste  er så set fra bassens plads. Kilerne er ikke limet endnu, jeg grupler lidt over hvordan jeg sætter dem fast på samme brædt, over og under

Hilsen

Flemming

__________________
Rør med følelse og horn i panden :-)

Mht. at skrue dem fast, så vil jeg foreslå dig at bore helt igennem med et smalt bor (som passer til de skruer du vil bruge), også tage et større bor og bore halvt igennem, eller længere, så skruen kan nå helt igennem.

Ellers må du skrue skruen i på skrå.

Jeg fatter ikke noget som helst når det kommer til horn, så jeg glæder mig meget at se noget om dem i din tråd.

/hansson

Hvis du kan sætte noget blik elller lignende i klemme, så burde det være nok med god lim

Læg evt. efterfølgende en lille liste med lim ved "V-et"

Ser ud til der skal en plade på senere - den vil med lim også holde på kilerne

Og så husker du vel lige at holde en "retholt" på

er der sket noget nyt i sagen? nogle billeder?

banz skrev: er der sket noget nyt i sagen? nogle billeder?

Nææ, egentlig ikke andet end at jeg nu også har fået fat i de diskanter jeg skal bruge . Kommer med posten imorgen, sååå ...



Flemming

__________________
Rør med følelse og horn i panden :-)

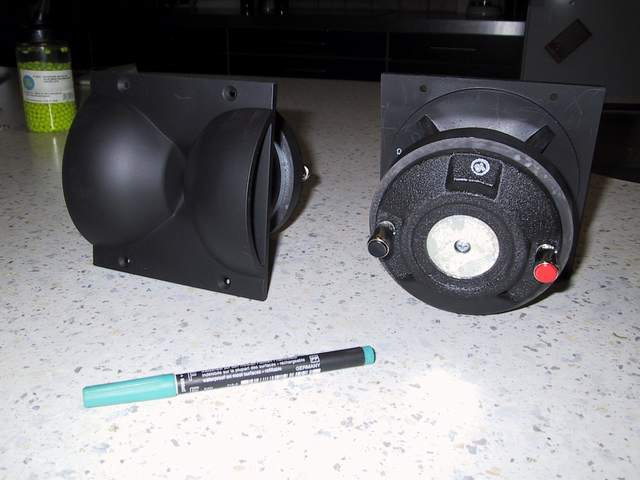

Nå, compression tweeter driverne kom først idag. Et par nærmest ubrugte JBL2404. Rigtig fine, her er for og bagside. Formen giver en bi-radial constant envelope som for horn er bemærkelsesværdig bred, nemlig 100x100 grader

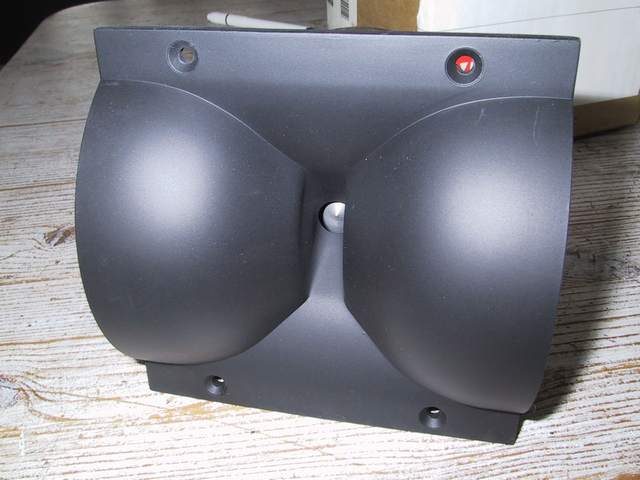

Næste billede er et hvor man lige kan ane det spide fase-plug i center

Lige nu spiller de, via 2,2 uF, på tv højtalerne. Der er saft og kraft i sagerne

Nå, imorgen er det videre med træarbejdet.

Hilsen

Flemming

__________________
Rør med følelse og horn i panden :-)

Hej Flemming,

Det er godt at se at der er fremdrift i projektet. Ærgeligt at det ikke kunne lade sig gøre at få enheder til Paragon'en men fint projekt du har fundet i stedet.

Haugaard

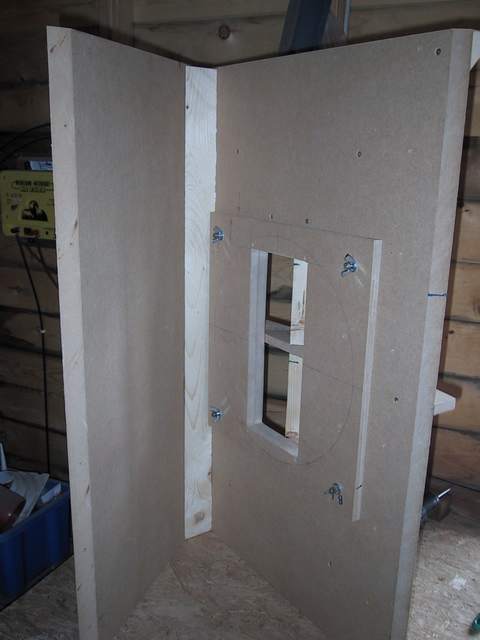

Så er samlingen af Back Chamber igang. Giver lidt sved på panden at lave de skæringer på 54 grader. Men det gik med kun lidt efterarbejde

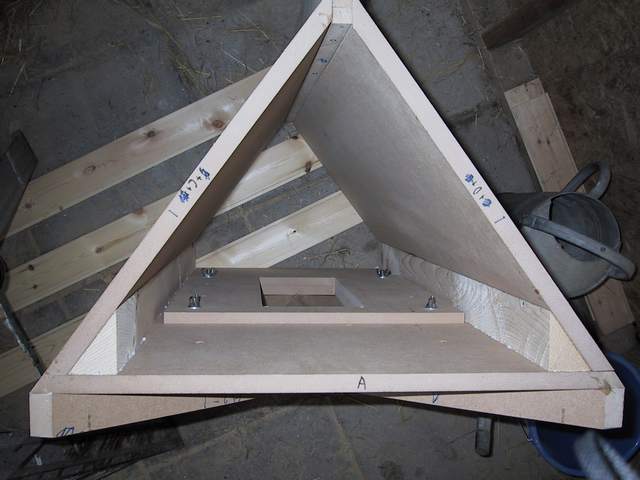

Her er så et kik ned i "brønden". Ialt er der ca. 100 liter bag enheden.

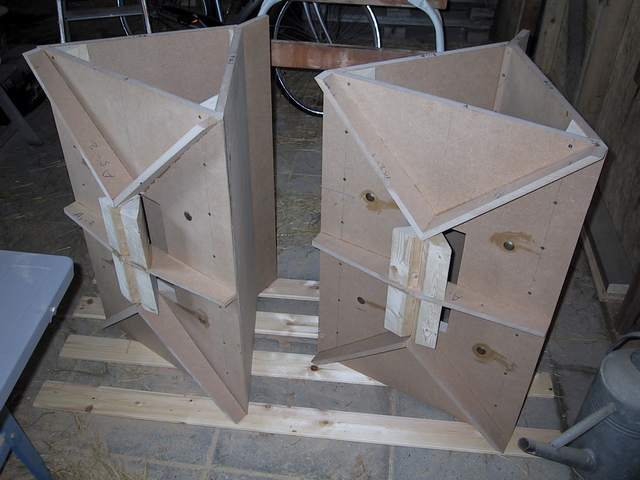

Næste billede var så det planlagte for denne weekend

Hilsen

Flemming

__________________
Rør med følelse og horn i panden :-)

Hold da kæft et lokum!!

Så vidt jeg husker var du i starten nervøs for alle de udskæringer i smig, men det ser da ud til du har klaret det rigtig flot.

Meningen med de stokke du har i hjørnene, er det for at slippe for afstivning i kabinetet? Der er vel hellere ikke behov for så meget når kabinettet er trekantet...

/hansson

hansson skrev: Meningen med de stokke du har i hjørnene, er det for at slippe for afstivning i kabinetet? Der er vel hellere ikke behov for så meget når kabinettet er trekantet... /hansson

Nej det er ikke afstivning. Det er simpelthen for at have noget stabilt at skrue de sider fast i. Men stokkene er iøvrigt lavet ud af noget 4.5x9.5cm reglar jeg havde i overskud. Back chamber'eret er 61 cm bredt og er et indre kabinet, så kommer der yderliger noget udenom.

Hilsen Flemming

__________________
Rør med følelse og horn i panden :-)

 Tror ikke, der er nogen grund til at fortryde mht. 'Paragon' - er ca. 110% sikker på, at du får bedre lyd, og langt bedre bas, ud af dit igangværende projekt! Diskanterne er nuttede...

Halløjsa,

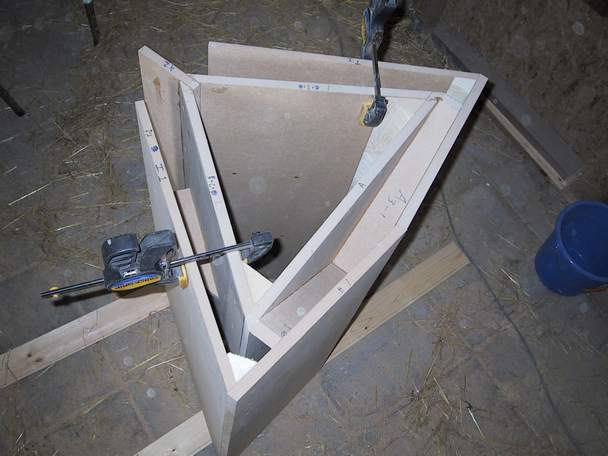

Har været lidt igang her i formiddag. Har skåret til og tilpasset så på de følgende billeder er de ydre sider ikke limet og fuget endnu

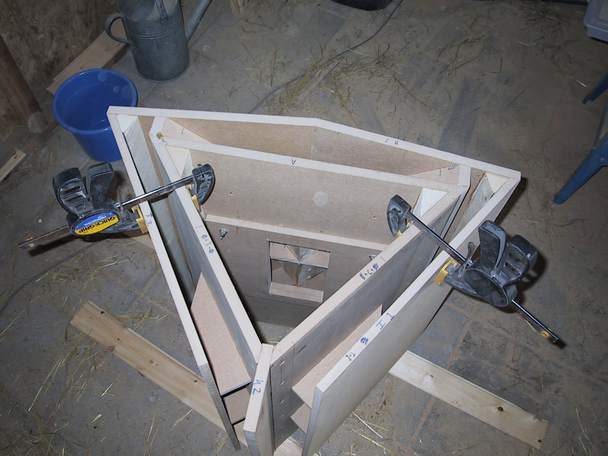

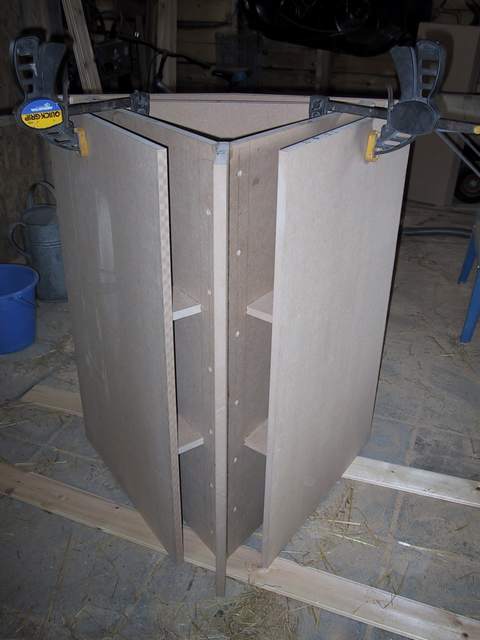

Kabinettet bagfra hvor reflektor pladen skal sidde



Nu skulle det være til at se meningen med galskaben



Og ned i dåsen.

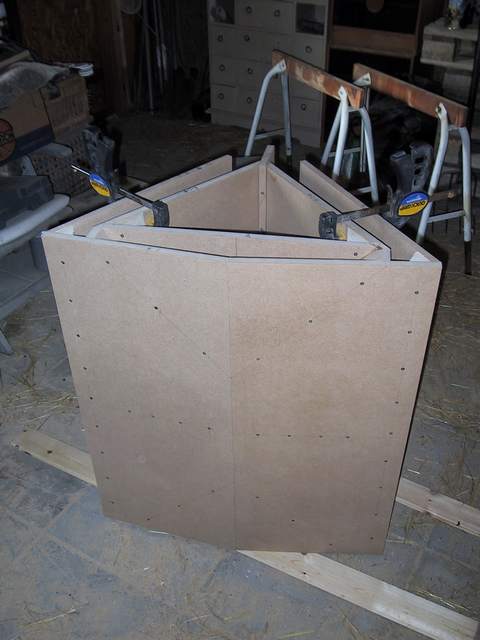

Og til sidst forfra hvor man kan "nyde" de pyndtlige skruer

Hilsen Flemming

__________________
Rør med følelse og horn i panden :-)

Spændende! Hold os endelig opdateret i det videre forløb!

- BR

Halløj,

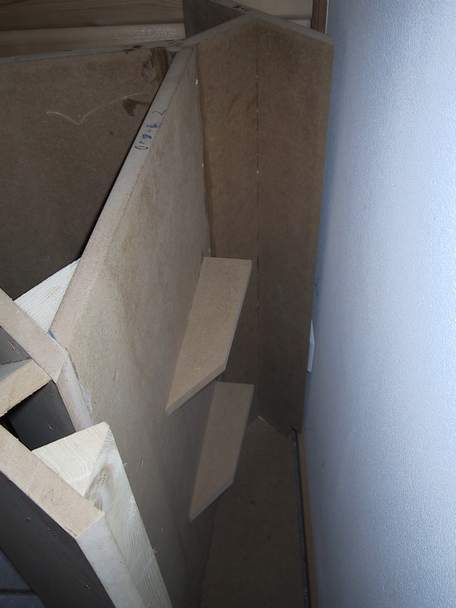

Så er jeg endelig nået dertil hvor jeg lige skulle prøveopstille kasserne i stuen. Som det ses på billedet er et Fuga Softline elkontakt håbløst ivejen så der skal skæres i kabinettet

Løses senere !!

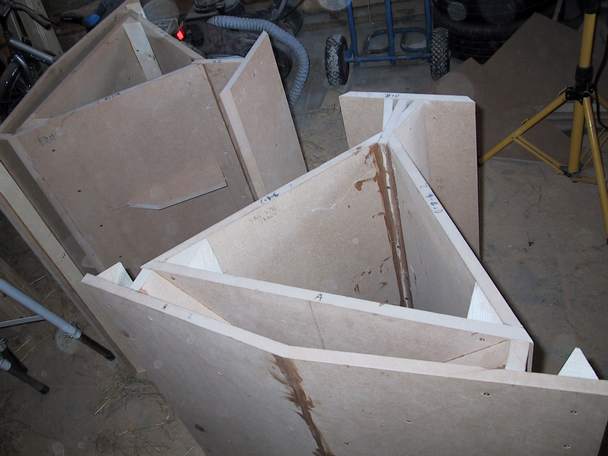

Nu er der kun sider + låg der mangler, bagreflektor isat.

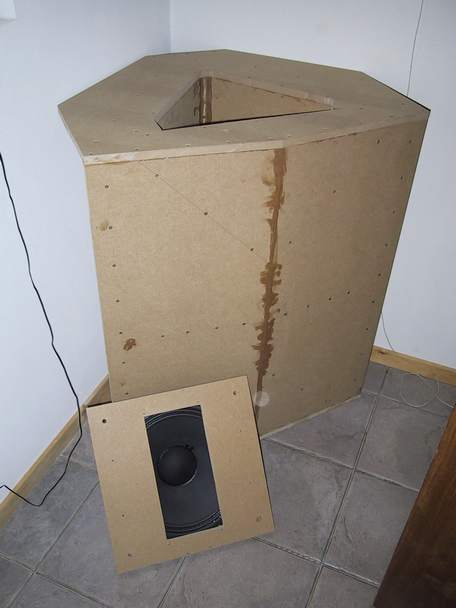

Efter nogen knoklen fik jeg slæbt kasserne i hus, et forsigtigt bud er ca. 80 kg incl bas. Men 15 tommeren syner ej af meget

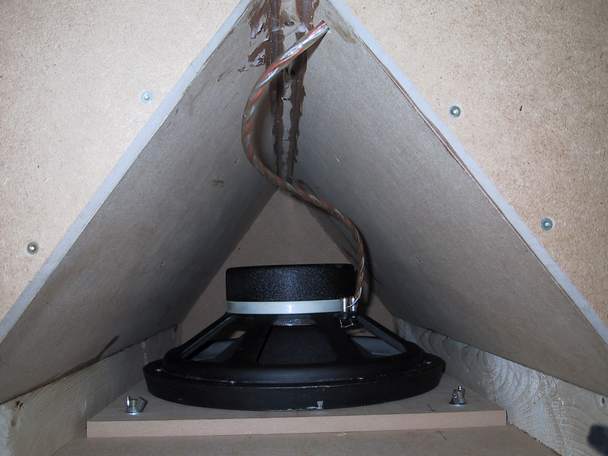

Fandt noget gammelt rundt twisted 2,5 kvadrat som lige skal bruges som forbindelse!

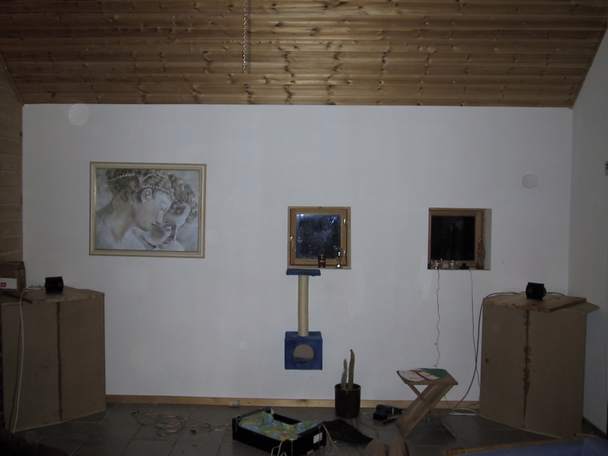

Og til slut lige opstillingen. Jeg har lige smidt diskanterne på for at gøre det mere tåleligt at "hurtigt lytte indtryk" til.

Og ja, der skal med tiden laves en tålelig finish! Min anstrengelse har ligget i at få de 450 skruer, der er brugt, skruet rigtigt i

Iøvrigt kan det nævnes at der sørme er output fra 30 og opefter. Ikke særligt videnskabeligt men har vurderet det ud fra det hav af toner jeg har på min test cd. Med tiden vil jeg prøve en egentlig lydmåling.

Når jeg engang får samlet et delefilter og lavet en kasse til mellemtone og diskant vender jeg tilbage

Hilsen Flemming





__________________
Rør med følelse og horn i panden :-)

Det ser rigtigt spændende ud! Og geniale højttalere for en der har kat - og det ser ud som om du hører til dem ...

S.R

Bestetmt spænende arbejde!

S.R Vaughan skrev: Det ser rigtigt spændende ud! Og geniale højttalere for en der har kat - og det ser ud som om du hører til dem ... S.R

Det er lige indtil der bliver sendt en DYB DYB tone afsted - så bliver den skræmt fra liv og sans

- BR

 Hej igen , jeg har nu fulgt din tråd  fra starten og jeg må sige det ser rasende godt ud , glæder mig til at høre om lytteriet når det er endelig monteret . Jeg har stadig ikke taget mig sammen til at få hørt den Paragon, ting tager den tid ting skal tage .
