Er det en løsning som kan købes eller laves (som ikke koster en bondegård)  som kan hjelpe med mit lille Diskant/mellomtone problem?
Hvis ja hvor fåes det købt, evt link til forhandler eller guide til at lave et lille "filter"..

__________________
"Remember to always be yourself. Unless you suck." - Joss Whedon

Hej Marius, du skal bruge et "baffle step correction circuit". Mellemtone og diskant får ekstra hjælp fra kabinettet (baffle) på samme måde som bassen spiller højere, når du stiller højttaleren op mod væggen.

Filer består af en spole, modstand og en kondensator. Jeg har ikke selv prøvet det, men komponent værider kan du læse om her:

Gå ind på http://www.jumon-audio.dk/ og klik på Cyburgs Needles.

Du finder mere info her:

http://www.blueplanetacoustic.de/pdf/134/Lancetta.pdf

Og teori og teknik her

http://www.quarter-wave.com/General/General_Articles.html

NB: Jeg har set på din "Dämpmaterial till högtalare". Dette skal pakkes meget løst, ikke for meget.

Hej fra Bjørn

PS: Jeg regner med at lave lidt beregninger i weekenden, men jeg har på fornemmelsen at konstruktionen ikke er god. Enheden skulle nok flyttes længer ned, og kabinettet er for kort. Det vil jeg undersøge.

Det er ellers en rigtigt spændende "lille" konstruktion, som jeg godt kunne finde på at lege med ( som min første diy-ht ).

Såvidt jeg har kunnet læse mig til rundt omkring, så er det rigtigt, at der skal korrigeres vha. filter.

Omvendt synes jeg det lyder rarere at kunne korrigere med Helmholtz resonator, som gøres her:
http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=45145
det må da gi' mindre tab ?

Om det så er ret spændende at rode med som nybegynder, det er en helt anden sag, men jeg må tilstå at jeg er "forelsket"

mvh
Ebbe



Takker Bjorn.
Skal lese i igjennom "guidene", dog da jeg ikke fatter hat af tysk så er det nogle av linksene som ikke "gir" så meget...

Edit: Et baffle step correction circuit, er det det samme som et notch-filter?
http://www.diyaudio.com/forums/showthread.php?s=&threadi d=57210&perpage=10&pagenumber=1



Ebbe44 skrev: Det er ellers en rigtigt spændende "lille" konstruktion, som jeg godt kunne finde på at lege med ( som min første diy-ht ). Såvidt jeg har kunnet læse mig til rundt omkring, så er det rigtigt, at der skal korrigeres vha. filter. Omvendt synes jeg det lyder rarere at kunne korrigere med Helmholtz resonator, som gøres her: http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=45145 det må da gi' mindre tab ? Om det så er ret spændende at rode med som nybegynder, det er en helt anden sag, men jeg må tilstå at jeg er "forelsket" mvh Ebbe

Hadde det på akkurat samme måte, hadde lenge lyst til at prøve å lave en ht. men da jeg ikke kune overskue et "større" prosjekt så er det et supert start DIY.
må da også inrømme at jeg har fået lidt "blod på tand" så regner med at det blir ikke så lenge til jeg forsøger meg med en lidt større (og komplisert) ht.

__________________
"Remember to always be yourself. Unless you suck." - Joss Whedon

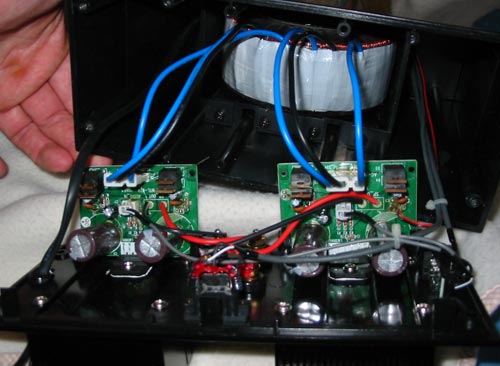

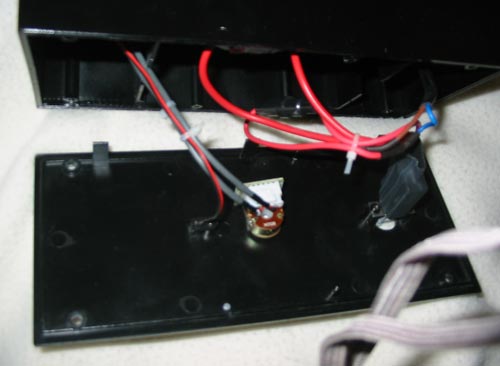

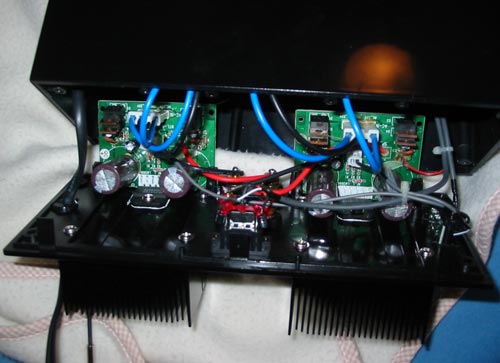

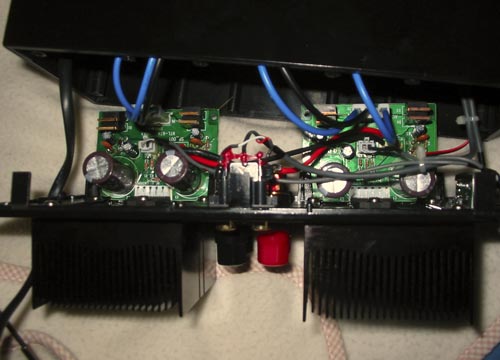

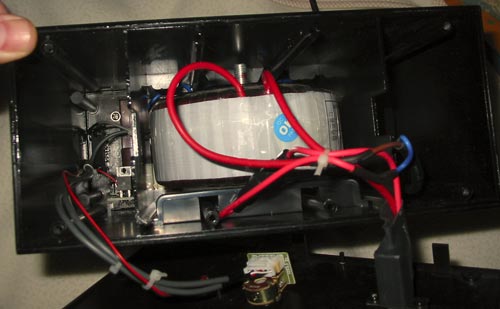

Nogle bilder av ZETA forsterkeren som benyttes på DIY ht. (bildene er lastet op pga ønske i denne tråd: http://www.hifi4all.dk/forum/forum_posts.asp?TID=36720&K W=Marius&TPN=3)

__________________
"Remember to always be yourself. Unless you suck." - Joss Whedon

Hej Marius, nu har jeg studeret til projekt, og jeg må desværre sige: TB og Long Tall fungerer ikke sammen. Long Tall har flere kontruktionsfejl: Volumen er for lille, enheden sidder for langt ned i linjen (for højt oppe på kabinettet), tuningsfrekvnsen er for høj, og der er dårlig dæmpning af uønsket output fra åbningen. Frekvensgangen er meget ujævn og meget dårligt.

Det eneste du kan gøre, er at dæmpe den kraftigt. Det forbedrer lyden generelt, men får bassen til at forsvinde.

Jeg har bekrevet dette i detajler og har designet en rigtig god løsning. OK, selve kabinetudførelsen mangler, men de interne mål er på plads.

http://www.coolcat.dk/bjoern/TB_TL.pdf

Husk, der er undersocre mellem TB og TL.

Hej fra Bjørn

Måske er der lidt inspiration at hente i denne tråd:

http://www.hifi4all.dk/forum/forum_posts.asp?TID=23735

Det er dog en hornkonstruktion, og ikke transmissionslinie.

__________________
Blondine-energi løser verdens problemer!

Hej bjorn
kan bare si . Er sku imponere den måten du har angrepet denne lille oppgave på. Hatten av og stor klapphand herifra.

Da jeg har brukt en lille formue på eike matriale til den nåværende ht,,,, Er det overhode noen muligheter for å få et ok resultat ut av den?
ved feks pille en side av og lave om på den invendige tl..?

feks...


__________________
"Remember to always be yourself. Unless you suck." - Joss Whedon

Hej Marius, det tager lige et par timer at se hvordan indmaden i dit kabinet kan ændres, så det tager en uges tid. Jeg vil forsøge mig med at flytte skillevæggen længer til højre. Det er lettere på en PC, end at forsøge sig frem hammer, sav og lim :-)

Jeg fik "bygget" 20-30 kabinetter, før jeg kom op med mit eget design. Det tog ca. 4 timer.

Hej fra Bjørn



Er der nogle som kan være behjelpelige med at komme med et bud på en "indre" utforming på mine Ht?

__________________
"Remember to always be yourself. Unless you suck." - Joss Whedon

Marius...jeg tror at din port måske er for stor....prøv at "dæmpe" porten

Et andet punkt kunne være at din forplade måske er for tyk omkring enheden...det er bare forbandet hårdt træ at "raspe" i....men prøv om du kan lave den indvendige kant skrå omkring enheden





Hej Marius, jeg laver ny indmad til dig i løbet af weekenden. Jeg vil biebeholde åpningens størrelse, den er jo svær at lave om på nu. Det samme gælder højttalerense placering, som ellers ville have godt af at blive flyttet.

FYI: Hvis du reducerer åbningen falder tuningsfrekvense, som ønsket. Med dette trick hjælper desværre ikke så meget i dti tilfælde, det har jeg prøvet.

Hej fra Bjørn

@musicus

har lavd en baffel (eller hvad det heder) på innsiden så det er en skrå vinke ud i mod fronten rundt elementet.

@Bjorn
Lyder supert.
har forøverig noe eik til overs så kan om det er nødvendig endre på udgange..



__________________
"Remember to always be yourself. Unless you suck." - Joss Whedon

Hej Marius, du er norsk ? Som jeg.

Jeg har puslet en del med Long Tall, og helt godt bliver det aldrig med kabinettet. Men prøv dette:

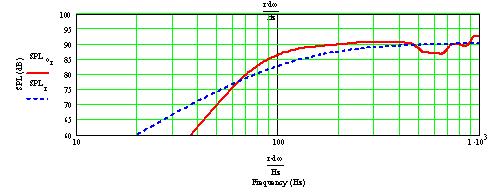

En klods på 3 cm x 7,8 cm x 9,9 cm sætter du ind i åbningen. Foroven, ikke ned mod gulvet. På denne måde er den sidste del af linjen kun 2 cm høj. Det gør tuningsfrekvensen lidt lavere og tæmmer frekvensen, men du har stadigvæk et dyk omkring 500 Hz. Men det er nu blevet mindre. I øvrigt det som kaldes 5. harmoniske, og som er ude af fase med højttaleren. Kabinettet skal være dæmpet i ca. 2/3 (regnet fra den lukkede ende) som du allerede har gjort. Dæmpningen skal være rimeligt tæt, men skal ikke kvæle lyden. Hvis mit skrivebords arbejde eller er rigtigt, skulle du få denne lyd

Hej fra Bjørn





Hej Bjørn

Jo da er 100% Norsk. ;-)

Ang klossen, har jeg forstået det riktig i understående tegning (forholdene stemmer ikke.. ) (Klossen er grønn)

Igjen  Takker for hjelpen

__________________
"Remember to always be yourself. Unless you suck." - Joss Whedon

Hej Marius. Klossen er sidder som den skal, men skal være længer. Hvis du bruger mine mål, dækker den også en del af linjen, så der mellem bagvæggen og klossen er en åbning på 2 cm. Greit ?

Hej fra Bjørn



Flot arbejde Bjørn. Godt at der er nogen der har evnerne til at rette op på denne konstruktion.

Hvis man kigger på diverse sider på internet (inclusive min egen) virker det jo som om det er en Ok konstruktion, men det har denne tråd jo bevist at det ikke er. Jeg må hellere få sat en kommentar  på linken på min side.

Håber ikke der er for mange der har bygget denne konstruktion i sin oprindelige form. Jeg må jo med skam melde at det har jeg ikke selv, jeg har bare fået lov at linike til den, og gjort det .

Og jeg vil også gerne undskylde for Marius, at jeg anbefalede denne højttaler,- jeg vidste ikke bedre

__________________
hilsen sjorslev

Jeg må tilslutte mig bifaldet, det er et imponerende stykke arbejde du har gjort Bjørn, og endda med en konstruktion som ikke engang er din egen

Jeg må tilstå at jeg selv er/var lidt lun på noget lignende, nu er jeg blot blevet i tvivl . Jeg kan ikke rigtigt gennemskue om det er dødsdømt fra starten, eller om der er håb endnu.
Det er måske mine øjne der er "farvede", men jeg opfatter det næsten som om at det er muligt, blot med lidt andre dimensioner ?

mvh
Ebbe





Hej Ebbe - og andre. Jeg har jo beregnet et optimalt design til TB enhederne, men mangler lige at bygge en, for at kontrolle teorierne, men det kommer.

Hej fra Bjørn

Hej igjen Bjorn.

Har nå funnet frem en lille kloss som jeg hadde liggende.. den er dog ikke helt perfekt..
Den er "kun" 2,6 cm høj, og må da innrømme at det hjalp da litt,,, dog ikke så meget. skal se om jeg finner en kloss som har de rigktige mål.

Er dog fristet til å skrinlegge kabinettene og forsøge meg med en ny "design".
Lidt surt da det er kabinettene som har kostet mest.
