Den enhed vil klart frem i verden - helt lille er den jo bestemt ikke!

God fornøjelse med den

- BR

Tillykke med den "lille" ny

Den ser godt nok voldsom ud! Er overbevist om at den nok skal komme til at flytte noget luft...

Husk endelig at poste billeder af byggeprocessen...

Held og lykke med projektet

 Godt at den endeligt kom! Så er det frem med værktøjet . Er det kobber vi kan se på et af billederne mon noget af svingspolen?

Ahh se nu begynder det jo at ligne noget, lækkert at enheden endelig kom! Tillykke med den, bliver spændende at følge projektet

__________________
It's the Crown that makes you king!

Setup: Crown Studio Reference II, Crown K1, Audiolab 8000C, H/K HD970, Cerwin Vega AT-100, 18" sub

Den får vist en pæn størrelse den subwoofer

Den har nogle flotte tal i lukket kabinet, når jeg regner lidt på det.

F3 på 36Hz - Meget pænt for en lukket løsning.

Havde selv frembragt en subwoofer bygget over Scan-Speaks 25W8565-00 enhed, der ligeledes havde et F3 på ca. 36Hz.
I en lukket løsning er det MEGET dybt. Det var slet ikke nødvendigt med EQ hos mig.
Men en let EQ og MASSER af effekt, så kan du få naboer langt væk, til at ringe og brokke sig. Sådan som det bør være med en god subwoofer

__________________
DanielS - Alkohol tager toppen af ubehagen ved livet - Der findes ikke dårlige ideer, kun mangel på vilje til at udføre dem!

Ja, og så gør den lukkede løsning boksen nogenlunde håndterlig mht. størrelse - refleksbokse for denne enhed ender nemt på >200 liter.

daniels skrev: Den får vist en pæn størrelse den subwoofer JEPS Men som jeg sagde til Mollecon, så er der 4X91 Liters subwoofere, den skal afløse, så virker det pludselig ikke så voldsomt mere... Den har nogle flotte tal i lukket kabinet, når jeg regner lidt på det. F3 på 36Hz - Meget pænt for en lukket løsning. Havde selv frembragt en subwoofer bygget over Scan-Speaks 25W8565-00 enhed, der ligeledes havde et F3 på ca. 36Hz. I en lukket løsning er det MEGET dybt. Det var slet ikke nødvendigt med EQ hos mig. Det er meget rart at ha' muligheden for at eq'e, når min DS 4.0 engang bliver bestilt....Så må jeg se om det bliver nødvendigt hjemme hos mig Men en let EQ og MASSER af effekt, så kan du få naboer langt væk, til at ringe og brokke sig. Sådan som det bør være med en god subwoofer

Problemet med byggeri hos mig er, at jeg gerne vil ha' alt planlagt i mindste detalje inden jeg begynder at save...
Det er dels derfor jeg har skyndt mig at indkøbe subben...For at være sikker på at projektet bli'r gennemført!
Jeg er i fuld gang med at regne alle plader og afstivning ud, alle vinkler er også beregnet!

Wvack skrev: .........har jeg regnet mig frem til at der går 45-55 kg 22mm MDF-plade til... Dertil kommer så enheden og forstærkeren...(engang). Frontbaffel bliver ca 55X55cm og den bliver 55cm dyb! Er der nogle forslag til internt kabel?

Jeg har også fundet ud af at enheden skal undersænkes 20MM Så frontbaflen må laves af dobbelt 22MM MDF

__________________
"Knowing is not enough, We must apply."
"Willing is not enough, We must do."

Bruce Lee

Med en enhed af den kaliber, ville jeg nok anbefale at bruge 22mm MDF som minimum overalt - Og skulle jeg selv lave den, ville jeg bruge mindst 30mm (nok 22+11=33mm).

Husk masser af afstivninger - det kan næsten ikke blive for meget.

Se evt. min egen sub her: LokaSub20

Min endte med at veje ca. 55kg - vel at mærke for en enkelt (lille) 10" løsning.


__________________
DanielS - Alkohol tager toppen af ubehagen ved livet - Der findes ikke dårlige ideer, kun mangel på vilje til at udføre dem!

daniels skrev: Med en enhed af den kaliber, ville jeg nok anbefale at bruge 22mm MDF som minimum overalt - Og skulle jeg selv lave den, ville jeg bruge mindst 30mm (nok 22+11=33mm). Husk masser af afstivninger - det kan næsten ikke blive for meget. Se evt. min egen sub her: LokaSub20 Min endte med at veje ca. 55kg - vel at mærke for en enkelt (lille) 10" løsning.

Jeg er begyndt at regne på det og det bliver unægteligt noget nemmere at regne ud , hvis jeg bruger 25mm .

Så det bliver det!

__________________
"Knowing is not enough, We must apply."
"Willing is not enough, We must do."

Bruce Lee

Super.

Og husk afstivninger. I en så stor "kasse" skal der masser af afstivninger for at forhindre at væggene spiller med.

__________________
DanielS - Alkohol tager toppen af ubehagen ved livet - Der findes ikke dårlige ideer, kun mangel på vilje til at udføre dem!

daniels skrev: Super. Og husk afstivninger. I en så stor "kasse" skal der masser af afstivninger for at forhindre at væggene spiller med.

Jeg er netop blevet færdig med at udregne og tegne alle sider + afstivninger..... Sikke et arbejde, men planlægningen er nu en del af det sjove!

Der går næsten 1½ plade MDF til (122X244) og med en vægtfylde på omkring 0,75kg/Liter gi'r det en vægt på ca. 60-70kg, (div.spild er fraregnet)+16,8 kg enhed+4,3kg forstærker (engang)=ca 90kg.

Dertil kommer så evt.bitumen...men kan det betale sig?

Og jeg har stadig ikke fået kommentarer til evt. kabel, er der nogle bedre end andre til subs? eller skal jeg bare finde et eller andet stort!

__________________
"Knowing is not enough, We must apply."
"Willing is not enough, We must do."

Bruce Lee

Jeg brugte/bruger altid bitumen i de højttalere jeg laver - det skader i hvert fald ikke. Til gengæld holder jeg mig langt væk fra skum og anden skumdæmpning i subwoofere. Har dårlige erfaringer med skum/vats indflydelse på dybbas - kan kvæle dybbassen lidt, og giver en anelse upræcis gengivelse, der tager lidt af dynamikken.

Nu får jeg sikkert lidt på puklen for dette (kabler er jo religion for mange), men her er hvad jeg har haft gode erfaringer med:
Kobbertråd eller sølvtråd i 1,5-2mm tykkelse - evt. med en skærm om hvert kabel.
Det er absolut ikke fleksibelt at arbejde med, men der er jo også ligegyldigt til indvendigt kabeltræk.

Ved monteringen til selve enheden bruger jeg en stump hardwired tykt fleksibelt kabel (typsik en 5-10cm stump, så man kan lodde det på enheden).

Det virker upåklageligt, og har været markant bedre end mange dyrere kabler.

- Ellers er det ikke så kritisk med den indre kabling, så længe man holder sig til en fornuftig tykkelse - Van Den Hul Clearwater er et godt billigt alternativ.


__________________
DanielS - Alkohol tager toppen af ubehagen ved livet - Der findes ikke dårlige ideer, kun mangel på vilje til at udføre dem!

Hvor har du fundet data´en på enheden? JBLs hjemme side er ikke særlig informativ.

Busk

__________________
Marantz SA-7S1
Marantz SC-7S2
Marantz MA-9S2
B&W Nautilus 800 Sig. TE

www.busk-audio.dk Opdateret 18.Jan 2010
--------------------------------
Vestsjællands HiFi-Klub
www.vshk.dk

Busk skrev: Hvor har du fundet data´en på enheden? JBLs hjemme side er ikke særlig informativ. Busk

Jeg skrev til dem og så skannede de en brugsforvirring.

Flinke folk.

Men du har ret i at hjemmesiden er fis!

__________________
"Knowing is not enough, We must apply."
"Willing is not enough, We must do."

Bruce Lee

Tjaa... Jeg må desværre meddele at jeg stadig ikke har fået købt MDF...

Men for at i ikke skal kede jer har jeg taget et par billeder af nogle skitser:

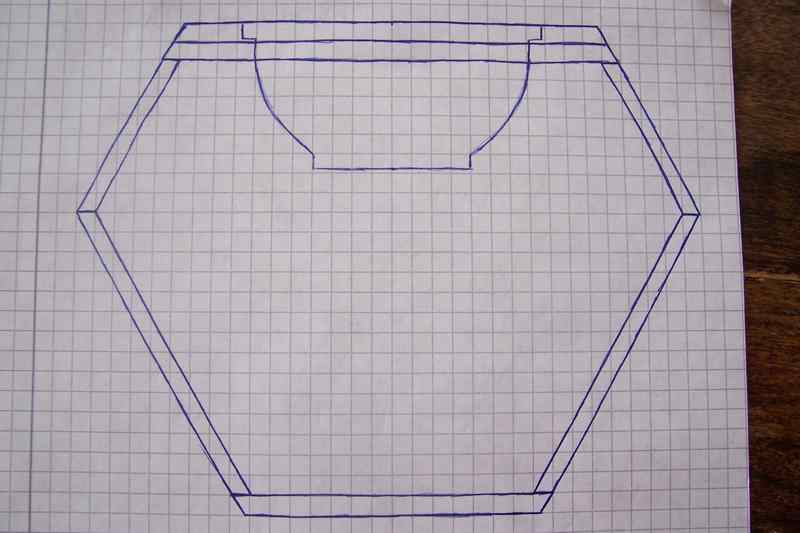

Her ser i Subben oppefra:

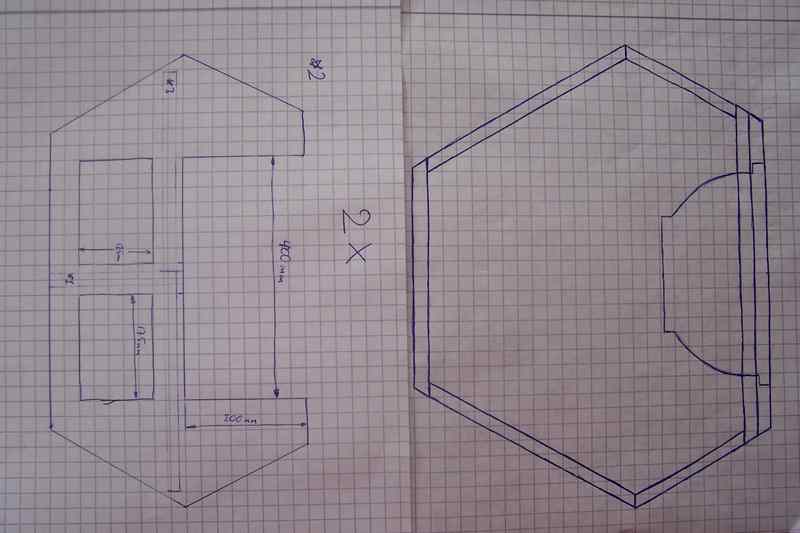

Og her sammen med noget afstivning....I kan nok se hvordan det nogenlunde passer:




Jeg laver 2stk af de afstivninger, og sætter dem så kabinettet bliver delt op i 3 nogenlunde lige store dele, derefter sætter jeg afstivning mellem de to lag og mellem dem og toppen/bunden... Så må det være fint!

Bagerst i kabinettet laver jeg plads til forstærkeren. Kassen bliver lavet således, at jeg kan fjerne bagpladen og derved få adgang til kabinettet.

__________________
"Knowing is not enough, We must apply."
"Willing is not enough, We must do."

Bruce Lee

ser lækkert ud

__________________
Primare-Thule-Rega-VA-Velodyne-Panasonic BD35
:o)

Den enhed er da helt vild.

Personligt synes jeg det er lidt synd med det tryk på støvkappen. Det ser så pruttet ud når der står sådan noget som "25.000W super duper power". Men den ser bare rigtig vild ud. God fornøjelse med at lave det kabinet, det ser rimelig kompliceret ud.

Jeg glæder mig ihvertfald til at se flere billeder af projektet.


/hansson

Dit kabinetdesign ser rimelig vildt ud. Der skal vel skæres i smig, hvilken vinkel?

Din afstivning ser sgu osse rimelig heftig ud! I hvilken tykkelse har du ænt dig at lave den i? Altså afstivningen.

Og har du husket at fraregne det afstivningerne fylder inde i kabinettet + forstærker + enhed?

Nosferatu

__________________
"iPod? Fordi jeg ikke kan gå rundt med mit anlæg i lommen"

nosferatu89 skrev: Dit kabinetdesign ser rimelig vildt ud. Der skal vel skæres i smig, hvilken vinkel? Din afstivning ser sgu osse rimelig heftig ud! I hvilken tykkelse har du ænt dig at lave den i? Altså afstivningen. Og har du husket at fraregne det afstivningerne fylder inde i kabinettet + forstærker + enhed? Nosferatu

Tak, for din kommentar om designet...Kvadratisk er bare for kedeligt

Og JA! Der skal skæres i smig, vinklen kan jeg ikke huske på stående fod, men den er regnet ud og skrevet ned...
www.formel.dk er en god hjælp!

Jeg regner med at afstivningerne bliver lavet i noget 16mm, men er endnu ikke sikker, det kommer an på om der lige falder noget ned fra himlen, og hvilke dimensioner det er I

Jeg har lagt ca 15Liter til det optimale kabinet, og heldigvis er lukkede konstruktioner ikke så kritiske, så om det smutter med et par liter gør ikke det store.

__________________
"Knowing is not enough, We must apply."
"Willing is not enough, We must do."

Bruce Lee

hansson skrev: Den enhed er da helt vild.Personligt synes jeg det er lidt synd med det tryk på støvkappen. Det ser så pruttet ud når der står sådan noget som "25.000W super duper power". Men den ser bare rigtig vild ud. God fornøjelse med at lave det kabinet, det ser rimelig kompliceret ud.Jeg glæder mig ihvertfald til at se flere billeder af projektet./hansson

Ja, jeg kan kun gi' dig ret i at det ser plat ud med det tryk...

Men så må jeg bare opfinde noget frontstof...Noget der er let at tage af, når man skal vise hvad monsteret kan...
