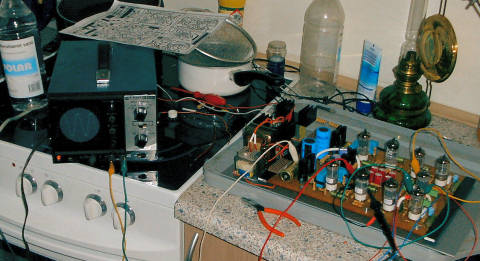

Lidt måling på dyret, det ser rigtig godt ud, hvem sagde køkkenbords arbejde





Flot arbejde!! Det ser rigtigt sundt ud!

Her er lige et link hvis man skal have lavet print: www.olimex.com

Har selv brugt dem meget, deet tager ca.14 dage og priserne er absolut rimelige i Bulgarien.

Da er altid skønt se rør projekter. Fedt.

Kenneth Hansen skrev: Flot arbejde!! Det ser rigtigt sundt ud! Her er lige et link hvis man skal have lavet print: www.olimex.com Har selv brugt dem meget, deet tager ca.14 dage og priserne er absolut rimelige i Bulgarien. Da er altid skønt se rør projekter. Fedt.

Hej Kennet, mange tak for de pæne ord, samt for link'et.

Mvh.

Torben

Solvin skrev: Fiddoo skrev: Er der nogen som helst mulighed for at du kunne lave sådan en med fjernbetjening ? Så kunne jeg nemlig godt være interesseret. Mener du at alt skal være fjernbetjent, indgange, volumen. Jeg har søgt med lys og lygte efter et 4 gangs motorstyret potentiometer på 100K, men har ikke kunnet finde et sådan. Jeg kan få et 10K, men så skal jeg bruge flere rør, da fasevenderen ikke kan belastes med 10Kohm, så skal der indføres en katodefølger mere. Mvh Torben

Kunne godt "klare" mig med volumen, men ville selvfølgelig være skønt om indgangsvælgeren også kunne styres.


__________________
Mvh. Frank K.

MRC_Hans skrev: Fjernbetjening til en røropstilling? Nej, ved du nu hvad .   Hans

Hvorfor ikke ? Hvad er der i vejen med at lave en rørforstærker fjernbetjent. Iøvrigt er det ikke alle her i landet og nok heller ikke her på sitet, som er lige let til bens. Det kan så være af forskellige årsager, hvis du forstår hvad jeg mener.


__________________
Mvh. Frank K.

Jeg kan kun være enig Fiddoo, hvad er der dog ivejen for med at kunne nyde rør-lyd på en pratisk måde. Jeg selv tidligere haft bygget en rør-preamp med et Alps motor potentiometer og relæer som indgangs vælgere.



Jah, hvis man bruger motor potentiometre og relæer, så er der da ikke noget teknisk selvmodsigende i det. Hvis man da vil acceptere at have sit apparat "besmittet" med halvledere overhovedet. Jeg har indtryk af, at der, hos nogen, er en vis religiøsitet der .

Mvh Hans

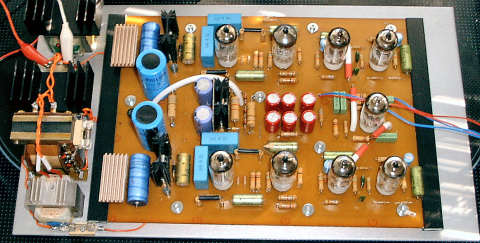

Så er printet færdigt, samt den tilhørende strømforsyning, næste trin er at få gjort bagpladen færdig med XLR stik, samt phono-bøsninger til de ubalancerede indgange. Derefter følger forpladen.

Mvh

Torben

MRC_Hans skrev: Jah, hvis man bruger motor potentiometre og relæer, så er der da ikke noget teknisk selvmodsigende i det. Hvis man da vil acceptere at have sit apparat "besmittet" med halvledere overhovedet. Jeg har indtryk af, at der, hos nogen, er en vis religiøsitet der . Mvh Hans

Jeg er IKKE religiøs


__________________
Mvh. Frank K.

Hej Torben

Flot ser det ud og følger gerne sagen

__________________
Hilsen Henrik

Henrik300 skrev: Hej Torben Flot ser det ud og følger gerne sagen

Tak for de pæne ord  Jeg er meget spændt på hvordan den kommer til at lyde, det har jeg endnu til gode. Jeg sidder lidt fast da jeg ikke lige har noget værktøj der kan lave huller til xlr bøsningerne 27mm er et pænt stort hul, nå men jeg finder nok på noget.

Mvh

Torben

Tag to kolde fra kassen og gå ned hos en tømre eller smedeværkstedet alt efter om det er træ eller metal kabenet.

Så skulle den være klaret...

__________________
Hilsen Henrik

Henrik300 skrev: Tag to kolde fra kassen og gå ned hos en tømre eller smedeværkstedet alt efter om det er træ eller metal kabenet. Så skulle den være klaret...

God ide, det vil jeg prøve, tak for rådet.

Mvh

Torben

Hej

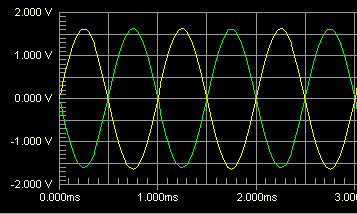

Den viste simulering er fra min katodynkoblede fasevender, som jeg benytter til at lave riaa delen balanceret, den er faktisk temmelig god hvad angår symmatri, uden at der er forskellige modstandsværdier i henholdsvis anode og katode. Long-tail fasevenderen som nogle mener er bedre, er faktisk værre medhensyn til symmatri, når der benyttes samme modstandsværdi i de to anoder.

Ganske vist er det rigtigt at den katodynkoblede fasevender ikke har samme udgangsimpedans, fra de to faser, men det ser jeg ikke som et problem, da den ser ind i en høj-impedant indgang.

Hvad lyden angår, kan jeg kun sige at den katodynkoblede fasevender lyder super i mine ører.

Mvh,

Torben

Solvin skrev: Henrik300 skrev: Hej Torben Flot ser det ud og følger gerne sagen Tak for de pæne ord  Jeg er meget spændt på hvordan den kommer til at lyde, det har jeg endnu til gode. Jeg sidder lidt fast da jeg ikke lige har noget værktøj der kan lave huller til xlr bøsningerne 27mm er et pænt stort hul, nå men jeg finder nok på noget. Mvh Torben Du kan bore hullerne op til f.eks 10-13 mm. Derefter bruger du en rival som kan købes i Harald Nyborg.

__________________
Mvh. Frank K.

Fiddoo skrev: Solvin skrev: Henrik300 skrev: Hej Torben Flot ser det ud og følger gerne sagen Tak for de pæne ord  Jeg er meget spændt på hvordan den kommer til at lyde, det har jeg endnu til gode. Jeg sidder lidt fast da jeg ikke lige har noget værktøj der kan lave huller til xlr bøsningerne 27mm er et pænt stort hul, nå men jeg finder nok på noget. Mvh Torben Du kan bore hullerne op til f.eks 10-13 mm. Derefter bruger du en rival som kan købes i Harald Nyborg.

Hej

Jeg har været en tur ude ved en smed idag for at få lavet hullerne, men jeg vil købe en rival næste gang jeg kommer forbi Harald dyt-båt, så jeg har den til senere brug, tak for rådet.

Mvh

Torben

Solvin skrev: Fiddoo skrev: Solvin skrev: Henrik300 skrev: Hej Torben Flot ser det ud og følger gerne sagen Tak for de pæne ord  Jeg er meget spændt på hvordan den kommer til at lyde, det har jeg endnu til gode. Jeg sidder lidt fast da jeg ikke lige har noget værktøj der kan lave huller til xlr bøsningerne 27mm er et pænt stort hul, nå men jeg finder nok på noget. Mvh Torben Du kan bore hullerne op til f.eks 10-13 mm. Derefter bruger du en rival som kan købes i Harald Nyborg. Hej Jeg har været en tur ude ved en smed idag for at få avet hullerne, men jeg vil købe en rival næste gang jeg kommer forbi Harald dyt-båt, så jeg har den til senere brug, tak for rådet. Mvh Torben

God ide. De har den i 3 størrelser, så husk at købe den rigtige


__________________
Mvh. Frank K.

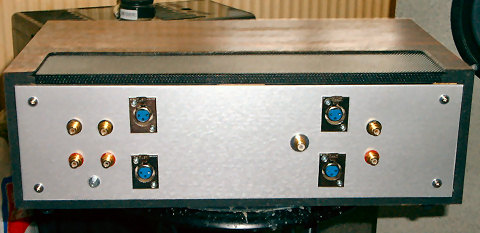

Så skrider arbejdet frem, har lavet bagplade, mangler at få boret huller til de to volumen-kontroler, indgangsvælger, samt et par huller mere.

Mvh Torben

Det ser godt ud, men hvorfor bruger du hun-xlr i udgangen ?

dfms skrev: Det ser godt ud, men hvorfor bruger du hun-xlr i udgangen ?

UPS, det er måske ikke så godt, men jeg gik udfra at når man bruger hun phono så bruger man også hun xlr. Jeg har aldrig før arbejdet med ballanceret drift. orker dog ikke at skulle til at lave det om.

Hilsen Torben
