Hej

Jeg har tidligere fået god hjælp i dette forum - så jeg giver det lige et skud til

Jeg har fået et Beovision 4-50 (Beosystem 2) op under neglene. Jeg har i forvejen en Beomaster 7000, som jeg er rigtig glad for, der spiller i stuen,
samt via MCL spiller i 2 linkrum (køkken og bad).

Jeg har anskaffet mig en Beolink converter (type 1611 sw 1.3)

Jeg ønsker at koble 2 styk beolab 4000 til systemet, og muligvis en beolab 7.4. (Senere hen skal der også baghøjttallere på, men det er lidt ude i
fremtiden)

Jeg er nu i tvivl om hvorledes jeg skal koble systemet op, og da flere bokse oh kabler skal placeres på loftet, må det godt være rigtig første gang.


Nogen der kan kaste lidt med lys over dette?

Og så - iøvrigt - hvis man åbner skabet med trælamellerne (fra billedet ovenfor), ser man en....
.....Playmaker

MM

__________________
Missekatten - B&O-ambassadør uden vederlag

Hej Caspersteen,

at forbinde BeoSystem 2 og BM7000 er en smal sag.

Du ved, at du har brug for konverteren!
Så tilslutter du blot et MasterLink-kabel mellem System 2 og konverteren
samt et Aux-kabel mellem konverteren og BM7000 (brug Aux/TV-indgangen).
Alt efter, hvor du vil have konvertren liggende, bruger du kabler i passende længde.
?Måske har Peter Pan en passende tegning liggende?

Da du ikke har givet flere detaljer (er begge i et rum? har BM7000 også egne højtalere tilsluttet?...),
kan jeg ikke give dig flere/nærmere råd lige nu.

At tilslutte højtalerne er heller ikke svært - de skal vel på tv'et - de skal blot konfigureres i tv'ets lydopsætnings-menu.
Se hertil event. brugervejledningen.

Hvad mener du med at 'flere bokse og kabler skal placeres på loftet?

MM

__________________
Missekatten - B&O-ambassadør uden vederlag

Tak for svar.

Både konverteren og Beosystem 2 skal placeres på loftet. Lige så skal kabler, både strøm og powelink til højttalere placeres her.

BM7000 skal spille gennem højttalere tilsluttet Beosystem 2

Ok!
Kabel-sjovet finder du vel ud af - det er dig der kender lokaliteterne.
Der skal bores huller, event trækkes tomme rør gennem og måske skal der loddes PL-stik på højtaler-kablerne osv osv.
Måske skal du samle ML-kabel i en junction-boks....

Dit tv/BeoSystem2 skal derefter sættes i Option 2 og AudioMasteren skal i Option 0.
Du kan - hvis du vil - føre et PowerLink-kabel parallelt med Aux-kablet mellem BM7000 og konverteren,
så du kan tænde for f.eks CD (dvs starte systemet op) ved at - manuelt - at starte CD-afspilleren.
Konverteren skal altid tilsluttes til strøm som den sidste enhed.

HUSK!
Det vigtigste ved en ny/skjult installation er store tomme rør, så man nemmere kan ændre på kabelføringen senere.

God arbejdslyst!

MM

__________________
Missekatten - B&O-ambassadør uden vederlag

Hej Caspersteen

Denne manual Beovision 4 referencebook er ret gennemført.
Se også option indstillinger efter din valgte opsætning.

Download den - Tryk her.

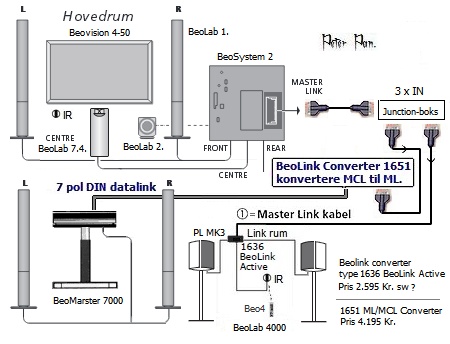

Se godt på tegningen, også converter type nr. og pris.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

@PP

Du ved det sikkert godt, men for andre kan jeg oplyse at DBA priserne for de to convertere er henholdsvis 500 og 1000kr ...maks!
Sommetider følger der endda et stereoanlæg med ....

@ beovox141

Priserne er fra B&O's seneste prisliste, og kan købes i B&O butikkerne idag.
Så er der naturligvis også brugtmarkedet. Valget er frit.

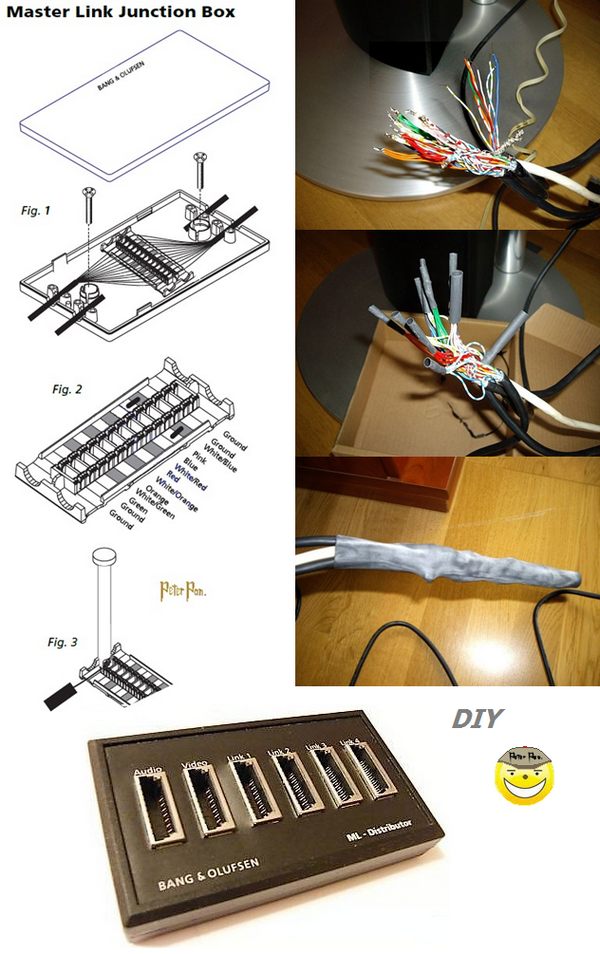

Her 3 måder at samle MarsterLink.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Peter Pan skrev: Hej Caspersteen Denne manual Beovision 4 referencebook er ret gennemført. Se også option indstillinger efter din valgte opsætning. Download den - [COLOR=#0000ff">Tryk her[/COLOR"> .   Se godt på tegningen, også converter type nr. og pris.

Tak for svaret.

Der udspringer dog lidt spørgsmål.
Først en lille præcisering.
Beovision 4 og BM7000 står i stuen. Disse skal dele højttalere.
BM7000 er forbundet til linkrum i køkken og i bad via MCL - dette skulle gerne fortsætte uberørt.

Hvis jeg læser din tegning korrekt, så kan jeg ikke bruge min converter type 1611 - er det korrekt?
Den eneste masterlink forbindelse, jeg TROR, jeg skal bruge, er mellem BV og converter - er det korrekt?
Jeg er lidt usikker på, om powerlinkforbindelsen mellem BM7000 og converter har nogen effekt - er der en der kan uddybe dette punkt?

På forhånd tak!!!

Hej Caspersteen,

lad dig ikke forvirre af Peter Pan/beovox141.

Som jeg skrev, skal du bruge den konverter, som du har købt (1611).
Den forbinder din gamle MCL-audiomaster med dit nyere ML-videosystem.
Punktum!

Du skrev, at du allerede har MCL-linkrum - så jeg gik ud fra, at det vil du fortsætte med.
Disse forbindes - som indtil nu - til din BM7000.
Du skal måske trække kablerne på ny - men ellers er det det samme som før.
Din BM7000 er forstærker for disse MCL-linkhøjtalere og der behøver ikke at være nogen ML/MCL Converter i det setup!

Det er teknisk set ganske enkelt - udfordringen består i en masse kabel/bore/osv arbejde, da du jo vil skjule det meste på loftet.

Den tegning, som Peter Pan postede, glemmer du bare - og du skal ikke købe mere end, hvad du har.
Bortset fra måske (?) noget mere/længere kabel og en junctionbox.

Det er bare med at gå i gang.

P.S. Jeg beskrev ovenfor en af grundene til, at man kan tilføje et PL-kabel parallelt med Aux-kablet - og som skrevet er dette ikke
tvingende nødvendigt. Jeg har selv aldrig haft det i en tilsvarende opsætning.

MM


__________________
Missekatten - B&O-ambassadør uden vederlag

Tak for det.

Den linie havde jeg overset. Jeg har vist et kabel, så det kan ikke skade at forbinde det

Der er god plads på loftet så ledningerne kommer til at ligge løst - så er de nemmere at skifte. De ledninger der ikke kan trækkes på loftet, trækkes i
kabelbakker, idet det er et hus fra 76 med stenvægge, og jeg ikke lige har mod på en total ombygning lige nu

Umiddelbart er det eneste jeg mangler en junctionbox, men er ikke sikker på det bliver nødvendigt, også er højttalere ej heller anskaffet endnu.
Så man kan vel sige at projektet er i planlægningsfasen.

Planen er nu som følger:
- MCL installationen røres der ikke ved.
- Der trækkes datalink og powerlink fra BM7000 til converter 1611
- Der trækkes ML fra converter til Beosystem 2
- Højttalerer og BV4 forbindes til Beosystem 2
- Beosystem 2 sættes til option 2
- BM7000 sættes til option 0
- Højttaler konfigureres via Sound menu.

Har jeg forstået systemet korrekt?

Caspersteen skrev: Har jeg forstået systemet korrekt?

JA - det har du!


Når det så er sagt, bliver jeg nødt til at sige, at jeg undrer mig over, hvad du vil med det ældgamle BeoSystem 2?

Det har kun en analog tv-tuner indbygget - hvilket ikke gavner dig noget.
Hvis du vil se tv, må du tilslutte en ekstern bok via scart og du skal så betjene den med dens originale fjernbetjening.
Der er ikke mange muligheder for B&O-styring via en STB-løsning dér.
Ok - så kan man rode lidt med noget alternativ styring, men det er ikke hver mands sag.

Den eneste måde, du kan tilslutte en moderne digital kilde (f.eks en AppleTV-boks) er ved at bruge DVI-indgangen til billedet
og en analog stereo-indgang hhv spdif-indgangen til lyden.
Og her kan du - alt efter systemets alder - blive nødt til at (hard- og software-) opdatere systemet først.
beovox141 vil måske sige, at du blot skal tilslutte en lille HTPC og så bruge den til alt - hvilket han jo også kan have ret i.
Men er det det, som du vil?

Jeg vil ikke fordærve din glæde ved at have fået systemet/tv'et 'op under neglene' (som du skrev).
Men du bør overveje, om det er umagen værd (skult installation/system-boks osv) at bygge sit A/V-setup op
på en så gammel høker som BeoSystem 2.

Som et ekstra/standalone tv kan et BV4/System2 være fint, men - efter min mening - men ikke som centret i et langtidsholdbart A/V-setup.

Afgørelsen er din - dette blot en opfordring til eftertanke, før du laver en masse kabel- osv osv arbejde.

Hvis du vil bruge det, så bevar System 2-boksen nede ved skærmen - eventuelt i et af de originale B&O-skabe,
så det er nemt at skifte ud som samlet enhed.

MM

__________________
Missekatten - B&O-ambassadør uden vederlag

Hej millemis

Jeg forstår til fulde din tanke - jeg har har de samme tanker.

Skærmen er dog en MKII fra 2007, der efter hvad jeg kan læse mig til, kan vise optil 1080p.
Det er korrekt at System 2 ikke er tidsvarende, men når jeg falder over en System 3 box til fornuftige penge, så bliver der opgraderet.

Jeg har Waoo tv, og boksen skulle her kunne sættes til DVI på skærmen (og således vise HD kanaler) og digital Audio til system 2. Det skulle også
være fuld STB kontrol via Beolink 4 - eller har jeg misforstået?

Jeg har Netflix, der er den brugte streaming tjeneste her i huset, via Waoo boksen.

Så det var det at skærmen kunne følge med nogle år endnu, samt opgraderings mulighed, der trak.

Giver det mening?

Hvis Beosystem 2 har en DTS surround dekoder er indbygget, som BV7- Mk I & Mk II,
kan et Apple TV kan ikke sende audio via Beosystem 2. Et Apple TV sender PCM audio
format ud på den optiske udgang.

@ millemis
Det var da storsindet af dig, at du ikke denne gang startede med at skrive det setup er alt
for gammelt, og der bare skal købes nyt. Men gemte den sang til sidst.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Umiddelbart har Beosystem 2 surround dekoder indbygget.
Jeg kommer dog formentlig ikke til at tage den i anvendelse fra start af, grundet manglende højttalere (og midler til at rekvirere for).

Apple tv skal ikke tilsluttes (endnu) - men kan godt blive i tvivl om digital formatet fra min STB......

@Peter Pan
Hvor har jeg skrevet, at der skal (!) købes nyt?
Da der er tale om et setup, som baseres på ML, er der jo flere muligheder for et 'nyere gammelt' B&O-tv.....
.....lige fra BV8-40 og til BV10-46 - én mulighed var jo også et BV7-40 fra MK3

Obs! Setup'et er da fint, hvis man bare vil se tv fra f.eks en B&O-kompatibel DVB-boks via scart
og måske har en (B&O) DVD-afspiller også - og ikke tænker på fremtidig videreudvikling af setup'et.


@Caspersteen
Du vil uvægerligt bruge surround-dekoderen, når du tilslutter højtalere - hvis den er indbygget.
Eneste måde at få lyd via Spdif fra et ATV3 (ATV4 er anderledes) er, at opdatere systemet.

Hvilken STB er det du har?

MM


__________________
Missekatten - B&O-ambassadør uden vederlag

beovox141 skrev:   Det eneste non B&O jeg bruger er mine HTPCere og et par set top bokse..

Hej beovox141

Kan du skære ud i pap hvad dette er du har. Hvordan du har sat dette op.
En del må kunne få gælde af HTPC på ældre BeoVision tv, og hermed
bedre AV-produkt tilpasnings muligheder. Jeg husker at enten skal begge
apparater have HTPC, eller ingen af dem. Altså elektronisk kopisikring. ?

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Jeg fandt noget om emnet HTPC her - http://hd-htpc.dk/foobar2000.html

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

@Peter Pan

En HTPC er en home theater personal computer - typisk en mindre, støjsvag pc.

HDCP er High-Bandwidth Digital Content Protection - hvilket er en måde at sikre at HD indhold ikke bliver kopieret...
....eller måske skulle man sige: 'ikke så nemt bliver kopieret'.
Alle moderne HD-'dimser' skal understøtte HDCP for at kunne samarbejde.

MM

__________________
Missekatten - B&O-ambassadør uden vederlag

@Peter Pan
Bare forbind din computer med et HDMI-kabel til dit BV7 - så har du også en HTPC
Herefter er det blot et spørgsmål om software - læs mere på http://hd-htpc.dk
