Lidt billeder fra værkstedet







Det ser spændende ud! Hvad er det til venstre på det nederste billede, er det noget ophæng til subben eller? Altså den hvide plade med noget der ligner metalbeslag...

__________________
Ay Carumba!

el_barto skrev: Det ser spændende ud! Hvad er det til venstre på det nederste billede, er det noget ophæng til subben eller? Altså den hvide plade med noget der ligner metalbeslag...

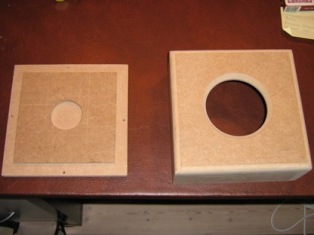

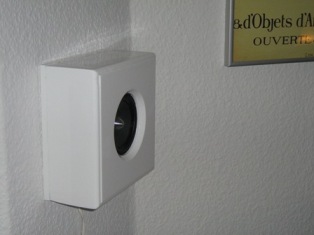

Det er bagsiden af kabinettet til fuldtonerne. De skal hænge direkte på væggen. Min dremel er desværre gået bort, så nedsænkning til beslag er lavet med stemmejern.

Så er de samlet og første intermistiske filter er lavet (blot for at kunne lytte lidt).

Subben er på nominelt 4 ohm og der er sat en 2,5 mH spole i serie, så der deles nok et sted omkring 250 Hz +/- 50 Hz. Fuldtonerne er helt ufiltrerede. Fuldtonerne alene lød aldeles skrækkeligt, men med subberne hænger det noge bedre samme. Allerede nu kan jeg dog høre at de ikke skal for lang fra hinanden.

Fuldtonerne skal have et filter på der tager bassen væk og justerer frekvensgangen. Jeg har dog ikke gjort mig de store tanker endnu. De skal også dæmpes en del før de er på niveau med subben.

Og lidt flere billeder. Filterkomponenter ligger nu klar til impdanskorrektion og sugekreds til Tangband enhederne.









Første lytteindtryk efter filteret er monteret. Det hele hænger nu meget bedre sammen, men fuldtonerne spiller stadig for højt og er noget lukkede. Der er ej heller nok top i dem. Men de er ikke tilspillede endnu så jeg håber det bliver bedre.

Glæder mig til jeg får mulighed for at måle lidt, men det bliver ikke lige nu. Første trin bliver at få dem til at lyde så godt som muligt på øret.

Filteret består af 1,5 mH og 5,1 ohm parallet serieforbundet med en parallelkobling af 12uF 0,1mH 16 ohm som igen er serieforbundet med + terminalen fra forstærker.

Jeg har brugt denne konstruktions filter (med de værdier jeg nu en gang havde liggende)

http://www.rjbaudio.com/Bandit/bandit.html



Prøv at tilføje et lille RC led



musicus skrev: Prøv at tilføje et lille RC led

Jeg er ikke sikker på hvilken gavn du mener det vil have, så forklar gerne.

Herudover vil jeg gerne måle lidt inden jeg begynder alt for omfattende eksperimenter. Højttalerne er heller ikke tilspillede endnu, så en del af kasselyden håbe jeg forsvinder. I første omgang har jeg heller ikke uld i de kabinetter til fuldtonerne, men det skal prøves hvor meget effekt dette har.



Det er min erfaring at et mindre RC led til at dæmpe impedansstigning ved høje frekvenser, giver en "glattere" og mere opløst top, selv på bedre diskanter hvor impedans stigningen er mindre udtalt - og på TB enheder er stigningen ret markant, så jeg er sikker på du vil høre en forbedring

Naturligvis. Det er efterhånden lang tid siden jeg har lavet filtre, så rart med lidt eksperthjæp

Dette er hvad der foreslås (C=0,14uF og R=8,5 ohm)

Lige præcis

det virker underligt på mange selv garvede filter experter, da RC led jo normalt kun er til for at et evt. filter virker efter hensigten

Det ser ud til at TroelsGravesen også er begyndt at bruge det

Komponent værdier kan du lytte dig frem til

Men jeg indrømmer, jeg har aldrig prøvet det på en fuldtone, men hvorfor skulle det være anderledes end en diskant



Når jeg skal jeg lyyte mig frem, er der så en tommelfingerregel for hvilke ændringer der giver hvilken lydændring?

Nej egentlig ikke, men jeg lander gerne på en modstands værdi omkring enhedens DC eller nominelle impedans, men det kan man nok heller ikke generalisere

Men det gælder om ikke at forårsage uhensigtsmæssige pukler

Med denne TB enhed starter impedans stigningen langt nede, hvilket skulle medføre en ret stor kondensator - det mener jeg så måske ikke er hensigtsmæssigt

Så med en lidt mindre kondensator skulle du måske prøve med en lidt større modstand i stedet, og dermed kun fjerne den værste impedans stigning - du må lytte på det



Hvor meget effekt afsættes der i modstanden sådan ca.

5watt er ok, om mindre kan gøre det ved jeg ikke - men jeg bruger 5watt cement flere steder, og jeg spiller af og til så højt at det ville riste dine TB enheder





sugekredsen skal fjerne 6khz +2000/- 1000 Hz. Filteret hat jeg snuppet fra en anden konstruktion. Spolen er på 0,05 mH. Der er sgu da for bette er det ikke. Jeg skal vel op omkring 0,5 mH?

Jeg beregner med

http://www.lalena.com/Audio/Calculator/ParallelNotch/

Nej, jeg tror 0.05mH er helt fint, men din modstand på 16ohm er måske lidt stor

Jeg vil anbefale at du leger lidt med modstanden, beregning er kun vejledende





Jeg ved beregning er vejledende men en faktor 10 er meget. Kondensatoren passer jo fint. Jeg må hellere få taget mig samme og få loddet min mikrofon til måling færdig (panasonic kapsel og mikrofonforstærker)

Jeg har nu fjernet sugekredsen og dæmpet med fuldtonen ca. 6 dB. Det er nok et par dB for meget, men lyden er langt bedre end med sugekreds. Der er noget der tyder på at mine TB'er ikke måler som dem i den konstruktion jeg har hugget filteret fra.

Det er første gang lyden er noget der minder om homogen. Lyden er dog stadig ikke helt åben. Næste step bliver at prøve med RC led.
