Guldtuborg skrev:   Ser jo også nydelig ud Sugden AU41 PRE, med NLE 11  attenuator, står også ved min PC (forforstærker med low MC riaa, til højre på printet)...

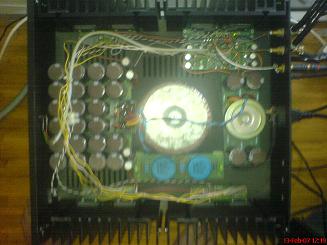

- spændende tråd .....her er et billed af min gamle forstærker......som er tung som bare pokker......kan ikke helt huske data, men vistnok noget med 800VA trafo, 12 trans'er pr. kanal og et par fede lytter på ialt 132.000...og jo, den spiller rigtig fint



__________________
Jesper / Oldhifinut

- og glemte lige at fortælle at det - selvfølgelig - er en Nakamichi PA 7 mk. II



mvh

__________________
Jesper / Oldhifinut

Jesper Andersen skrev: - og glemte lige at fortælle at det - selvfølgelig - er en Nakamichi PA 7 mk. II   mvh

de voldsomme køleprofiler afslører den næsten :)

Lækkert forstærker i grunden, har desværre aldrig haft fornøjelsen af at høre den, men den skulle jo spille rigtigt godt.

Her er så et billed af min Parasound HCA MK II:



Her er lidt info om dyret:

FEATURES

• Two independent 1200vA toroid power transformers
• Independent transformer windings for driver stage regulators
• Higher driver rail voltages and independent regulation to prevent sag
• 100,000uF computer-grade capacitors in power supply
• Multiple polystyrene bypass capacitors in power supply
• Cascode Class A input stages with matched J-FET pairs
• Hand picked Mosfets in high voltage driver stages
• 24 5OMhz, 15 ampere output transistors, B-matched complements
• Output transistors direct-coupled without inductors
• DC servo direct-coupled audio circuits with 0.3Hz rolloff
• Linear tracking, instantaneous acting DC servos
• Pure Class A operation up to >6 watts output; Class AB-1 thereafter
• Balanced input circuits, XLR connectors, separately switched
• Gold-plated metal structure RCA input jacks
• Multiple temperature sensors and silver-cadmium relay protection
• FR-4 glass epoxy circuit boards, outputs double clad for high current
• Dual mono circuit topology for superior separation past 20kHz
• Proprietary quick-settling bias circuits obviates warmup period
• Silver plated audiophile-grade wiring drivers to outputs
• Precision 1% tolerance Holco and Resista metal film resistors

SPECIFICATIONS

• Continuous Power Output - Stereo
      250 watts RMS x 2, 20 Hz-20 kHz, 8 Ω
      385 watts RMS x 2, 20 Hz-20 kHz, 4 Ω
      385 watts RMS x 2, 20 Hz-20 kHz, 2 Ω
• Continuous Power Output - Mono
      750 watts RMS, 20 Hz-20 kHz, 8 Ω
      1000 watts RMS, 20 Hz-20 kHz, 4 Ω
• Current Capacity
      50 amperes continuous
      90 amperes peak
• Slew Rate
      >135 V/µsecond
• Frequency Response
      2 Hz-95 kHz, +0/-1.5 dB
• Total Harmonic Distortion
      < 0.05% at full power
      < 0.009% typical levels
• IM Distortion
      < 0.03%
• TIM
      Unmeasureable
• Dynamic Headroom
      > 1.5dB
• lnterchannel Crosstalk
      > 84 dB at 1 kHz
      > 74 dB at 20 kHz
• Input Impedance
      100K Ω/RCA-unbalanced, 200K Ω/XLR-balanced
• S/N Ratio
      > 114 dB, input shorted, IHF A weighted
• Damping Factor
      > 1000 at 20 Hz
• Dimensions
      19" wide x 7" high x 15" deep
• Weight
      60 lbs. net
• AC Power Requirements
      1000 watts

__________________
Parasound HCA2200 MKII|P/LD-2000|M2Tech Young DSD|Apple Mac Mini|Apple TV|Panasonic VT55|Beogram 6500|Magnepan MG12|Harmonic Tech|Van Den Hul

Ascari skrev: HenrikW skrev: Så vil jeg da også være med, her er et par "indmads" billeder af min Cayin DP12EX. der gemmer sig 200.000uF ladekapacitet i den samt 2 x 600VA ringkerne traffoer. her er lidt hovedprint: Her er lidt ladelytter: Da var da noget af en park af lytter. Synd man ikke kan se trafoerne.

Jo tak, det er heller ikke fordi den sådan lige mister pusten og slet ikke i 2 kanalsdrift. traffoerne sidder godt gemt bag frontplade, lidt af en operation at gøre dem synlige desværre.

__________________
Focal - Denon - Onkyo - Uhn Tiss Uhn Tiss Uhn Tiss!
Mit Setup - Opdateret 22/1-2009

Guldtuborg skrev:   Sugden AU41 PRE, med NLE 11  attenuator, står også ved min PC (forforstærker med low MC riaa, til højre på printet)...

Jo det ser fint ud! Men har der ikke været en smule varmt ved IC'en mellem de to køleribber?

__________________
Focal - Denon - Onkyo - Uhn Tiss Uhn Tiss Uhn Tiss!
Mit Setup - Opdateret 22/1-2009

Hej HenrikW ,der har aldrig været drift-problemer, selv ved lange forbrugsttider på flere dage

__________________
My amplifier is a "a cap-cooker"

Guldtuborg skrev: Hej HenrikW ,der har aldrig været drift-problemer, selv ved lange forbrugsttider på flere dage

Hvad er det man siger, så længe ddet knager holder det :D Spøg til side, de kan jo godt blive lidt misfarvede ved lang tids varmepåvirkning de der glasfiber print.

__________________
Focal - Denon - Onkyo - Uhn Tiss Uhn Tiss Uhn Tiss!
Mit Setup - Opdateret 22/1-2009

 de kan jo godt blive lidt misfarvede ved lang tids varmepåvirkning de der glasfiber print.

Og så kaldes det "patina", og er et sikkert tegn på ejerglæde


__________________
My amplifier is a "a cap-cooker"

Guldtuborg skrev:  de kan jo godt blive lidt misfarvede ved lang tids varmepåvirkning de der glasfiber print.  Og så kaldes det "patina", og er et sikkert tegn på ejerglæde

Det er lige det det hedder hehe :D

__________________
Focal - Denon - Onkyo - Uhn Tiss Uhn Tiss Uhn Tiss!
Mit Setup - Opdateret 22/1-2009

 Sådan ser min ud, der er jo ikke meget at kigge på .

__________________
http://www.piobyte.dk/MSV2

En gammel NAD 302 der nu tjener som forstærker for pc´en. Og den gør det nu meget fornuftigt

__________________
Mvh Michael
"Det er underordnet hvad du har, bare du er tilfreds og det lyder godt"

Parasound A21 med låget af

Så pyt da, her er et af den ene 78 watts monoblok  Som dog snart skiftes ud, øøøøøøøøh imorgen faktisk allerede. Endelig kommer man tilbage i rørfolden igen

__________________
Kenneth

En gammel dame: BOFA V80

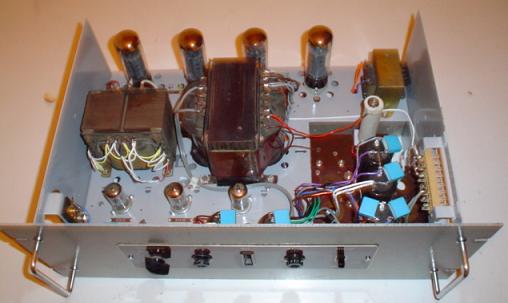

Fra oven.

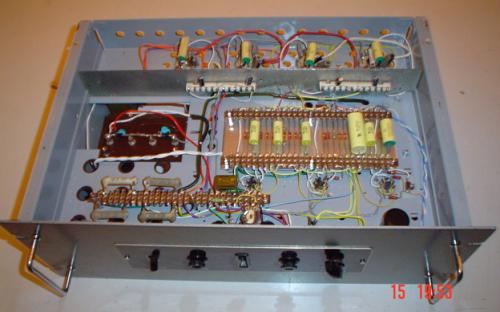

Fra bunden.

dfms skrev: En gammel dame: BOFA V80 Det er da bare det rene rør guf Fra oven. Fra bunden.

uha, de bofa´er spiller faktisk godt. Har selv haft et sæt

__________________
Kenneth

piobyte skrev:  Sådan ser min ud, der er jo ikke meget at kigge på .



Den er alså bare mega SEJ at kigge på, selv min seje NAD 208 må bag i køen her (ha ha)

__________________
NAD 7600 2*150 watt, + Højtaler Cerwin Vega AL-1000.

Min gamle Pioneer A858, som jeg lige har solgt.
