SoundMan skrev: Det ser ud til at der er en del folk der har kastet sig over projektet med at få bygget sig en bedre PSU til Squeezeboxen . Jeg har haft fornøjelsen af at samle en til "plafitracer" også, resultatet ses herunder: Plafitracer valgte en Hammond box med flanger: Ligeledes var han så venlig at lade mig prøve en af de Danbit psu'er, som han sælger. Pludselig havde jeg flg. line-up: Det er den originale psu helt til venstre, herefter kommer Danbit modellen og til Calex'en i en Hammond kasse. Trip-trap-træsko..... Før jeg testede, målte jeg udgangsspændingen på dem alle 3, og den lå inde for 0,03 V: Den originale..... .....Danbit'en...... ...og Calex'en. Forskellen mellem den originale og Calex'en kendte jeg i forvejen (se længere oppe i tråden) så jeg var lidt spændt på Danbit'en. Danbit'en giver også bedre lydmæssigt resultat når man slutter den til Squeezeboxen, ingen tvivl om det. Som med Calex'en "giver den også mere af det hele". Det er en god "Stage 1" upgrade til Squeezeboxen, hvis man vil have lidt mere ud af den. Hvis jeg skal komme med en samlet konklusion på de 3 modeller, må det være flg.: den originale psu kan godt bruges sammen med Squeezeboxen. Den kan få liv i den lille spilledåse og er man tilfreds med det, kan man roligt beholde denne psu. Hvis man derimod holder af god lyd og har et godt anlæg, hvor Squeezeboxen sluttes til, kan (læs: bør) man investere i en bedre psu, for på den måde at få mere ud af Squeezeboxen. Danbit psu'en koster ca. 300,- kr og Calex'en kan bygges for 700,- - 900,- kr, alt efter hvilke løsninger man vælger, og kort og godt synes jeg at man får hvad man betaler for. Calex'en giver ikke 3 gange så god lyd som Danbit'en, men jeg synes at den giver mere. Resten må være op til folk selv at afgøre. Det er et spørgsmål om penge og ører (dem der sidder på hver sin side af hovedet...) "I gamle dage" var HiFi noget med at vægt = kvalitet. Den gælder stadig en smule her; Calex'en vejer nok 3-4 gange så meget som Danbit'en.....

Ligner ikke du har noget belastning på strømforsyningerne når du måler?

Hvis ikke du har det, så giv dem noget at lave, og mål så om de kan levere varen.

Hjælper jo ikke meget hvis de kan levere 5V uden at lave noget, men hvis de kan levere samme spænding med noget belastning på, så kan det bruges.

Hvis det har interesse, vil jeg gerne designe en ordentlig lineær forsyning til SB'en, incl printlayout osv.
Er det noget der har interesse, så sig til.

__________________
Keine Hexerei, Nur Behändigkeit
Nuværende setup: SONY CDP-X303ES (Drev), DIYDAC, DOXA 012 (Pre), DOXA 70B SE mod.(Power), DALI Grand DIVA

Hej hurtig, jo det har interesse, så den er jeg da med på.

Mvh Basil.

Bloodhound skrev: Ligner ikke du har noget belastning på strømforsyningerne når du måler? Hvis ikke du har det, så giv dem noget at lave, og mål så om de kan levere varen. Hjælper jo ikke meget hvis de kan levere 5V uden at lave noget, men hvis de kan levere samme spænding med noget belastning på, så kan det bruges.

Hej Bloodhound

Det er rigtigt, der er ingen belastning på......det var bare for at give en idé om at tomgangsspændingen lå inde for nogenlunde niveau.

At måle med belastning på kræver en lidt anden "opsætning", men hvis jeg får muligheden skal I nok få resultatet.


__________________
MVH Allan

hvad med at bruge en laboratorie strømforsyning ala denne her http://www.neuhold-elektronik.at/catshop/pdf_datasheet.php?p roducts_id=2091 er der nogen der har erfaring med det, og kunne det eventuelt være en værdig afløser for den medfølgende switchmode forsyning?



Jeg har prøvet med en laboratorie strømforsyning, en Velleman PS-613, det er klart en værdig afløser for den medfølgende switchmode (stort set alt andet er ). Eneste problem med en laboratorie strømforsyning er størrelsen - den er noget klodset at have stående . Fordelen er også at man sidde og kigge på amperemeteret og se hvormeget der trækkes...

Hurtig skrev: Hvis det har interesse, vil jeg gerne designe en ordentlig lineær forsyning til SB'en, incl printlayout osv. Er det noget der har interesse, så sig til.

Til .
Det skal du være velkommen til. Kunne klart være sjovt at prøve med en fornuftigt designet forsyning

mvh Ulrik

Soundman samt Plafitracer, eller andre der har erfaring med denne strømforsyning

Hvor varme bliver jeres Calex strømforsyning ??

Jeg har lige fået den med posten idag, og vil gerne lige have lidt indput omkring dette. Der er i forhold til design af kassen den skal monteres i.

Glæder mig til at få den samlet og testet.

__________________
http://zaxonet.dk

Zaxo skrev: Hvor varme bliver jeres Calex strømforsyning ??

ca 1/10 så varme som mine 6550 rør

Den bliver håndvarm... jeg har desværre ikke et laser termometer...

Takker for svaret, en Hånd temp er fin som beregning. Har heller ikke noget laser meter men vil vel mene vi rammer ca. 47 grader på alu rammen.

Jepper fik samlet det hele igår aftes..  Men når nu lille mand er smidt i kassen, så for Zaxo ikke lov til at teste calexen.

Men det fik jeg idag sammen med kæresten.

Først billedet

Hvordan beskriver jeg så lyden. Hmm

Vil bruge min kærstens ord.

Satte AC/DC hells bels på, først lyttede vi til standart strømforsyningen. Det viste min kæreste ikke. Hendes kommentar var, det lydder da meget godt, men kan jo ikke lide nummeret. Fair nok.

Skiftede strømforsyning. Samme nummer, Kommentar. Det lyder godt det nummer, nu kan jeg lide det.

Min egen mening er at basen har fået mere dynamik og lyden gennerelt bare er blevet mere kontroleret og dynamisk

Alt i alt er jeg super glad for denne strømforsyning. Det fedeste er nok man selv har samlet den, det er flere år siden jeg har haft lodekolbe og tin i hænderne.

Det kunne man også se på den første lodning men det er rettet nu.

__________________
http://zaxonet.dk

Zaxo skrev: Soundman samt Plafitracer, eller andre der har erfaring med denne strømforsyning Hvor varme bliver jeres Calex strømforsyning ?? Jeg har lige fået den med posten idag, og vil gerne lige have lidt indput omkring dette. Der er i forhold til design af kassen den skal monteres i. Glæder mig til at få den samlet og testet.

Hej Zaxo

Tillykke med projektet, og velkommen i "Calex-klubben"

Jeg var lidt betænkelig ved at smide forsyningen i den lukkede plastikkasse, men har ikke oplevet nogen varme problemer overhovedet. Håndvarm er en god indikation, den passer meget godt......som plafitracer skriver.


__________________
MVH Allan

Ja, det er jo en lille exclusiv klub vi har her

Hej, jeg er hooket på en strømforsyning, nu har jeg ventet på dette i 1½ års tid !!!

Kan jeg ligge hele bestillingen hos en forhandler, og præcist hvilke materialer skal jeg bestille.

 og hvis HURTIG er hurtig (måneds tid) så er jeg helt klart med på et byg selv projekt styret af en der ved et og andet.

Mvh. Rasmusd

Jeg genstarter lige denne meget interessante diskussion (jeg har først lige fundet den...), da jeg savner info om hvorvidt de store forbedringer af lyden er opnået via de analoge udgange eller de digitale. Kun et af medlemmerne i Calex-klubben har skrevet at det var via analoge udgange (jeg har glemt, hvem det var), men jeg ville være 10 gange mere interesseret i at gå i gang med dette shu-bi-do-it-yourself (godt udtryk, plafitracer) projekt, hvis folk også oplever forbedringer på lyden via de digitale udgange.

Og er der iøvrigt nogen der vil tilbyde (mod betaling, forstås) at bygge Calex-forsyningen for folk, der kun er belastet af en tyndstrømsingeniøruddannelse, hvor noterne fra loddekurset stort set ikke har været anvendt siden?



__________________
greve's bio-i-stuen

greve skrev: Jeg genstarter lige denne meget interessante diskussion (jeg har først lige fundet den...), da jeg savner info om hvorvidt de store forbedringer af lyden er opnået via de analoge udgange eller de digitale. Kun et af medlemmerne i Calex-klubben har skrevet at det var via analoge udgange (jeg har glemt, hvem det var), men jeg ville være 10 gange mere interesseret i at gå i gang med dette shu-bi-do-it-yourself (godt udtryk, plafitracer) projekt, hvis folk også oplever forbedringer på lyden via de digitale udgange. Og er der iøvrigt nogen der vil tilbyde (mod betaling, forstås) at bygge Calex-forsyningen for folk, der kun er belastet af en tyndstrømsingeniøruddannelse, hvor noterne fra loddekurset stort set ikke har været anvendt siden?

Hej Greve

Jamen det er da herligt at du fandt denne tråd. Forøvrigt vil jeg lige gøre opmærksom på at jeg har foreslået en seperat kategori for disse streaming enheder, så kom med jeres bidrag her.

Jeg har haft fornøjelsen af at teste min Squeezebox hos en HiFi forhandler, som var nysgerrig efter hvad boksen kunne udrette. Jeg havde den originale strømforsyning med, samt Calex'en. Ligeledes prøvede vi anden ekstern DAC, samt mp3 kontra FLAC formatet. Det var en meget interessant dag vi havde......

Forhandleren havde ikke lyttet til Squeezebox'en før, men blev meget positivt overrasket. Han mente nu nok at han godt kunne leve med den lyd!

Vi kom frem til at hvis man vil have det meste ud af sin SB3 skal den have en (ny) bedre strømforsyning, en ekstern DAC til de digitale udgange og musikken skal afspilles i FLAC formatet. Så kort kan det siges.

Vi foretog flere forskellige tests hvor vi sammenlignede musikken med den originale CD, og med det ovenstående setup kunne vi komme uhyggeligt tæt på....

Den eksterne DAC vi brugte var fra Cyrus, anlægget var Naim og ht var Audiovector. Et eller andet sted er det underordnet hvilket anlæg vi brugte, hovedsagen er at vi kunne høre forskel når vi ændrede på SB3 setuppet.

__________________
MVH Allan

Hej Greve.

Har først modtaget min Forforstærker i fredags, Så jeg har ikke haft mulighed for at teste min strømforsyning mod den digitale udgang.

Men kan tilslutte mig Soundman omkring mp3, flac.

Resten kommer der en tilbagemelding på senere. Jeg regner med at lave en længere tilbagemelding omkring det hele senere . Nu hvor jeg snart har alt på plads.

Der går desværre nok lige 3 uger inden det hele er på plads. Har alt for mange jern i ilden pt.

__________________
http://zaxonet.dk

Hvad med en sammelselv forsyning som denne?
http://www.amb.org/audio/sigma11/
Den ser ud til at kunne levere rigeligt med strøm og kan købes for menneskepenge.
(Bliver dog nok lidt dyre end Calex'en)

For specs, kig under Tech highlights

Overvejer selv at springe på den engang til vinter...

Hej Ubl.

Har kun skimtet de tekniske data, men dette faldt lige i mine øjne, Jeg skal dog ikke om det har noget på sig

High-current MOSFET pass transistors

• Two paralleled high-current, highly reliable MOSFETs (rated at 18A each) serve as the "pass" transistor.
• The high current rating provides a very high safety headroom against overcurrent damage.
• The use of paralleled MOSFETs divides the heat dissipation, simplifying thermal management. Onboard heatsinks can be used which would allow the σ11 to supply up to 1A continuous (with much higher peak currents). More sustained currents are possible by using larger, offboard heatsinks.
• The negative temperature coefficient of MOSFETs prevents damaging thermal-runaway conditions that may plague conventional BJT devices.

Det med Bold, itallic, underline.. SB kræver minimum 1.5A

Det er slet ikke sikkert det har noget med det at gøre, men det fangede mig bare lige.

Jeg er dog glad for at mit projekt ikke var større, men stadig gav en masse.

__________________
http://zaxonet.dk

Hmm så langt måede jeg ikke lige.... ved første øjekast syntes jeg bare at det så spændende ud!

SB'en kræver kun 1A@5V, se evt specs hos slimdevices:

Power input 5.0V DC, regulated Center positive, sleeve ground Connector: 2.5mm ID, 5.5mm OD, 11mm long Min supply rating: 1000mA

Power supply Switching power supply included Input voltage range and plug style specific to shipping destination Power supplies are small, efficient, and do not get hot One of four styles is included depending on country

Tog kontakt til AMB-audio og fik bekræftet at forsyningen fint kunne anvendes...

Bestilte en sigma11 (og en sigma22 nu hvor jeg var igang)

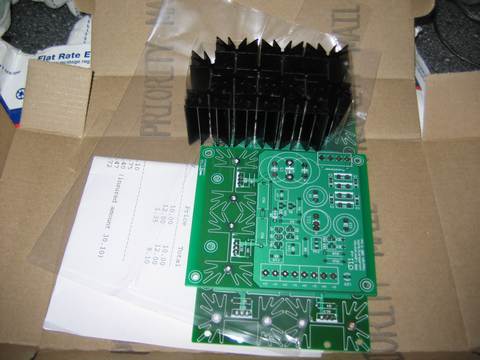

Er netop ankommet og kvaliteten ser top lækker ud:



Så nu skal de resterende dele bare bestilles hos elfa, inden jeg kan komme igang med at svinge loddekolben.
