jazzman skrev: til så lille et kabinet ville jeg ikke bruge ret meget acustilux, kun lidt bag bassen og så pyramideskum på siderne. Det er vigtigt ikke at overdæmpe.

OK.... men er pyramideskum ikke alt for "bastant"..... fylder det ikke for meget i kabinettet???

Men du har helt ret i at overdæmpning nemt kan forekomme.... startede faktisk også alt for hårdt ud, men tror jeg nåede det rigtige niveau til HDS basserne...men det var på de indvendige flader, dog ikke front og bagplade... men som sagt... synes det er kryptisk...men... det er jo derfor at vi bliver ved og ved og ved og............ :-)

pyramideskum har den store fordel, at det kan limes fast. Det er meget vigtigt, at dæmpematerialet ikke kan flytte sig, da det ellers vil forringe impulsgengivelsen. Og man behøver ikke at dække alle 6 sider.

Hmm... lidt flere overvejelser......

Har ikke prøvet at male på MDF før....... Forsiden af "custom fronten" blev rimelig flot, men siderne hvor pladerne er limet sammen, blev bestemt ikke gode...Det ligner virkelig øv....skulel ha' "primet" dem inden jeg malede.... troede at jeg kunne gøre det med en masse gang lak, men skulle ha' grundet eller på anden måde lukket MDF'en inden... nå, men så lærte jeg jo igen noget der  :-)

Så jeg smuttede forbi den lokale Silvan og købte noget stavlimet egetræs plade....

Så det bliver den nye front..... Og når den bliver bejdset, tror jeg at det vil matche det oprindelige kabinet meget bedre...... så det var lige forfra...    :-)

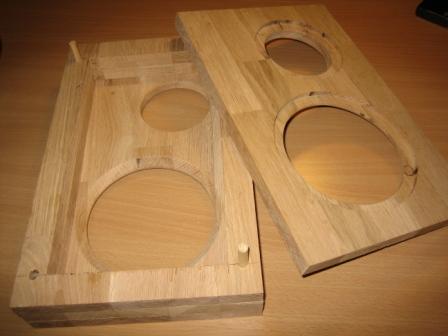

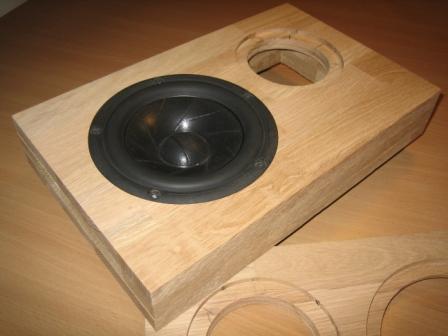

Lige et par billeder... inden slibning osv...  bare rå plader..... ( Synes efterhånden at jeg er ved at blive helt skrap til den overfræser....der..... he he   )



Go' mandag til jer alle...

Mvh

chris-torb

chris-torb skrev: Hmm... lidt flere overvejelser...... Har ikke prøvet at male på MDF før....... Forsiden af "custom fronten" blev rimelig flot, men siderne hvor pladerne er limet sammen, blev bestemt ikke gode...Det ligner virkelig øv....skulel ha' "primet" dem inden jeg malede.... troede at jeg kunne gøre det med en masse gang lak, men skulle ha' grundet eller på anden måde lukket MDF'en inden... nå, men så lærte jeg jo igen noget der  :-) Så jeg smuttede forbi den lokale Silvan og købte noget stavlimet egetræs plade.... Så det bliver den nye front..... Og når den bliver bejdset, tror jeg at det vil matche det oprindelige kabinet meget bedre...... så det var lige forfra...    :-) Lige et par billeder... inden slibning osv...  bare rå plader..... ( Synes efterhånden at jeg er ved at blive helt skrap til den overfræser....der..... he he   )   Go' mandag til jer alle... Mvh chris-torb

Det ser da rigtig godt ud, har du affaset bagkanten også ?

Overfræser er faktisk årsag til jeg gider rode med højtalerbyg m.m., det er verdens sjoveste træværktøj .


__________________
Fanatisme er den største trussel mod mennesket.
HD-DVD: Fordi livet er for kort til regionskoder
PS3 fordi Bluray 24fps og HD-lyd er nice

Hey Hans J...

Jep, selvfølgelig er de affaset på bagkanten...  :-)   Tror også at man godt kan se det på billedet..

Og ja...... da jeg startede med overfræseren forsøgte jeg at "håndføre" den rundt... det gik godt nok ikke godt.  :-)     Har senere fundet ud af metoden, og nu synes jeg, som du nok også gør, at det er et af højdepunkterne ved at være selvbygger   :-)

mvh

chris-torb

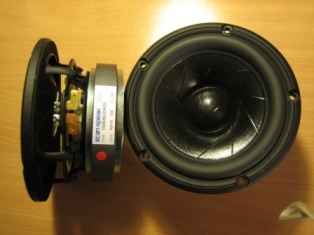

WEEEEEEEEE...... så fik jeg " de 2 små nye" i hus...  Super...

Damn..... De er godt nok lækre.... Tydeligt en hel anden kvalitet end mine Peerless enheder...

Og det er godt nok en ordenlig magnet... vildt..

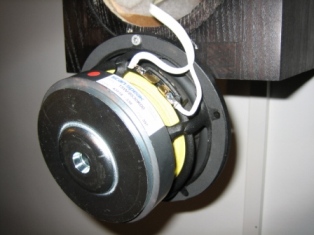

Så fik jeg "bugseret" dem ind i de eksisterende huller i kabinetterne... Jo jo... skruerne sidder helt skævt ( men det var eneste mulighed), og volumen er ca. 2,5 liter for lille... men damn... de spiller allerede nu, inden de er spillet til og i et for lille kabinet, vilde forrygende godt... laaangt dybere og med meget mere "magt og autoritet"... Sub'en gør ikke den store forskel nu.. Så der er rigtigt gode udsigter til at jeg kan droppe den, når det hele er på plads..

Det er virkelig topklasse enheder....



Kan næsten ikke vente med at få dem bygget om..  Og alligevel... så spiller de vildt godt allerede nu...  :-)    Jeg kan næsten ikke få armene ned..   :-)



Mvh

chris-torb



Heeeeeey...

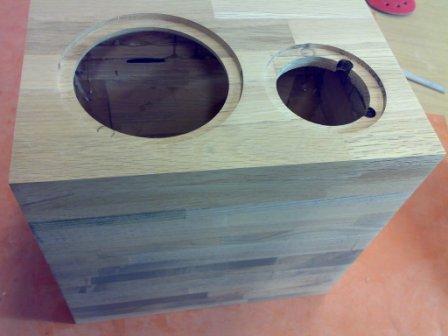

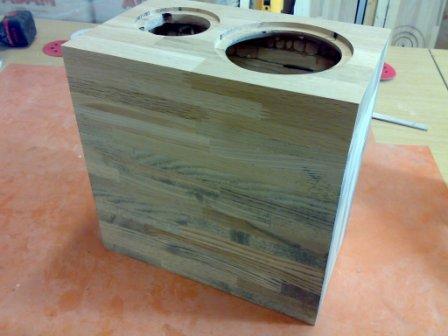

Så er ombygningen af de gamle kabinetter opstartet....  Damn, hvor det der hvide snedkerlim bare er stærkt.... Havde nær aldrig fået flået det fra hinanden... Der måtte både overfræser og stiksav igang.... Men det er jo egenligt super positivt..

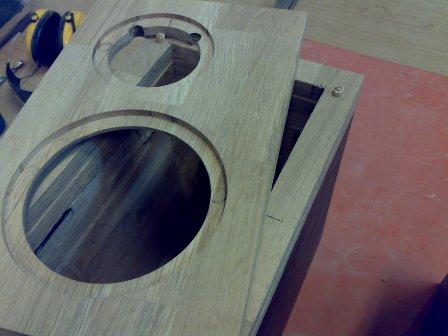

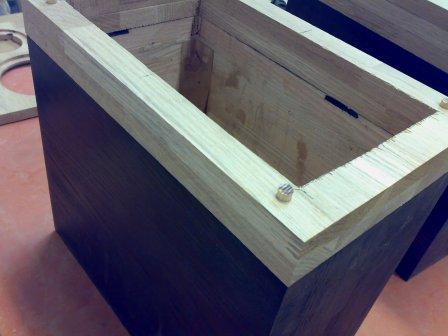

Den får lige et par "afstands-stykker" og så en ny front....

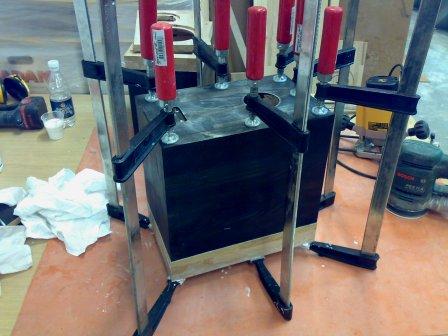

Så skal limen bare lige ha' lov at hærde af.... og så skal der gang i sliberiet  :-)

Bagefter står den på bejdsning og lidt spray-lak...

Spændt på hvordan det kommer til at se ud.... men kønt bliver det ikke...

Det må forhåbentligt kunne få motivationen til at stige så meget, at jeg snart kommer igang med de endelige og rigtige kabinetter... :-)

Go' Søndag til alle...

chris-torb

imponerende omhu til at par prøvekabinetter

jazzman skrev: imponerende omhu til at par prøvekabinetter



Aaaarh... de kommer jo nok til at hænge på væggen frem til foråret..... Så for at hende den langhårede ikke skal "kvidre" alt for meget, må jeg hellere gøre det bare nogenlunde....... :-)



Jamen så fik jeg slebet lidt på dem...

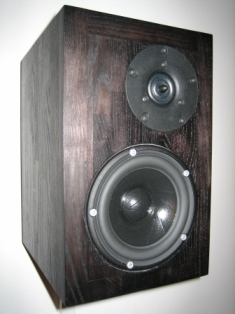

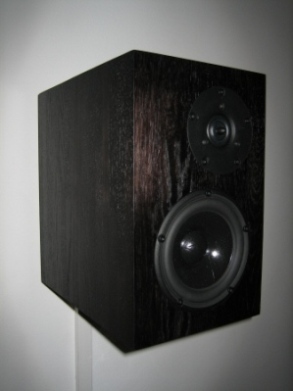

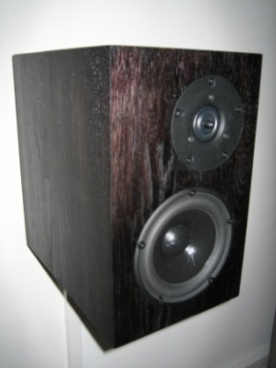

Og bagefter blev de bejdset og lakeret... og hængt op igen..

Inden den nye front var netto kabinettet 7,8 liter... og nu er det 10,5 liter.. Og det er HELT VILDT hvor meget dybere bassen går ned nu..... Helt utroligt hvad denne lille 5" enhed magter..... I min stue, er det perfekt...

Synd at det er arbejdsdag i morgen..... ellers kunne jeg sagtens sidde oppe hele natten og "genopleve" alle mine yndlingsnumre... :-)

Godnat og sov godt... :-)

chris-torb

Jamen så er det snart 3 uger siden at jeg hev peerless enhederne ud, og derefter satte Scanspeak enhederne i mine "køkken-bordplade-kasser"  :-)

Jeg synes at det spiller vildt godt... Kan på det varmeste anbefale at bygge denne konstruktion, når man, som jeg, har en forholdsvis begrænset størrelse stue..

Sub'en, en 8" SLS enhed, samt en Hypex 2.0 er stort set altid slukket nu. Det er kun i forbindelse med at jeg ser film, den er interessant.

Havde tidligere på ugen et møde i nærheden af T. Gravesen, og benyttede mig derfor, af en oplagt mulighed for at få målt "kasserne" efter. Frekvensgangen var rigtig flot, og efter eget ønske, ændrede vi lidt på sugekredsen over bassen, da frontbaflen er ændret lidt i forhold til det oprindelige design. Det var små justeringer og det har resulteret i en, for mig, super højttaler.

Sidder tit oppe den halve nat og lytter til mine "gamle" favoritter igen og igen.

Hold kæft hvor er det vildt fedt, når noget... bare VIRKER  :-)

Rigtig god aften til alle fra en glad mand  :-)

chris-torb

Fedt at høre at du er blevet glad for "spilledåserne" og velkommen til heppekoret! (Jeg har  selv et sæt Ellam XT).  Må sige at det ser da ud til at  du er sluppet ganske heldig fra de kabinetter .



__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

:-)  Tak for det..... Men det er stadig en midlertidig løsning...

De spiller fantastisk synes jeg.... Det er sådan noget der giver "blod på tanden" til at prøve kræfter, med en mere avanceret konstruktion..

Har kikket noget på "Ekta"....  Det kunne godt blive næste projekt :-)

Mvh

chris-torb

Hey...

En lille micro update på Ellam-XT "kasserne"

Jeg tænker så det knager omkring et nyt projekt med 2 SS15W og XT diskanten. :-) Og i "afmagt" over min manglende beslutsomhed vedr. kabinetkonstruktion ( Er stadig meget i tvivl), kastede jeg mig over en micro opdatering af de "gamle kasser"

De fik lidt nye delefilterkomponenter, nu er der induktionsfri modstande på alle pladser, og samtidig blev seriespolen til bassen forsynet med 2 gavle(der var i forvejen jernkerne i)... Så blev den til en 2,4 mH og en efterfølgende afvikling af spolen ned til 1,2 mH, resulterede i en reduktion af modstanden i spolen på ca. 0,1 Ohm. Det lyder ikke af meget, men det er UTROLIGT hvor meget så lidt modstand i serie med en basenhed betyder. Jeg ved godt at spolen "går i mætning" ved en eller anden given effekt, når der er kerne og gavle.... Men efter hvad jeg har læst mig til, er det ved rimeligt høje niveauer, og ikke ved almindelig daglig brug. LAV SERIEMODSTAND TIL BASSEN - Rigtigt vigtigt punkt for os selvbyggere :-)

Samtidig blev det gamle dæmpemateriale hevet ud, og de blev derefter dæmpet efter T. Gravesen's anvisninger http://www.troelsgravesen.dk/cabinet-damping.htm

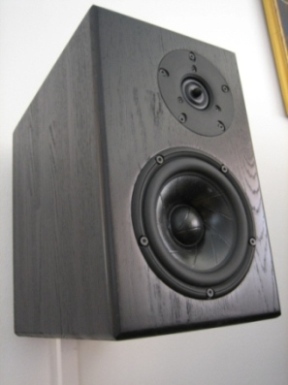

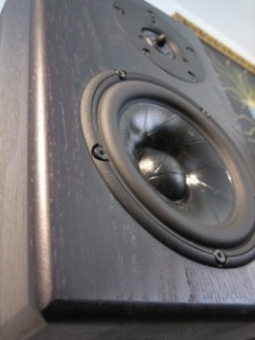

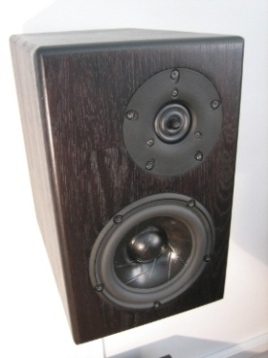

Når nu de var hevet ned fra væggen, fik de afrunder kanterne og blev slebet ned og fik ny bejdse og lak (de var efterhånden lidt medtagede efter flere "adskillelser" )

Lyden.......Dybere og specielt mere magtfuld bas og en rundere-blødere diskant og samtidig virker de fleste vokaler mere "forward"- længere fremme på scenen......

Også lige lidt billeder



SAVLE!!!

Sikke et midlertidigt kabinet! - Har set meget / mange færdige kasser der ikke når denne kvalitet til sokkeholderne!!!


__________________
Bare det GLØDER...

Tonni skrev: SAVLE!!! Sikke et midlertidigt kabinet! - Har set meget / mange færdige kasser der ikke når denne kvalitet til sokkeholderne!!!

Tak for de rosende ord Tonni :-)     Det er svært at fange detaljer på kamera-- specielt når de bagefter kun må fylde 35Kb      Men synes også at de er til at holde ud at kikke på efterhånden...

----------------------------

Mht. seriespolen, som i hvert delefilter er blevet "afviklet" ca. 5 m 1.2 kvadrat kobberledning, efter påsætning af gavlsæt....

Det svarer jo billedligt talt til at man kobler sine 4 kvadrat tykke super-dyre højttalerkabler på eks. præcist 2,3m til sin forstærker(for de skal selvfølgelig være så korte som muligt, men dog også lige lange)........ og så sætter man lige 5 m 1,2 kvadrat tynd kobberledning ekstra i enden af hver af dem, inden man forbinder dem til højttalerterminalerne.......... Lidt til eftertanke... Der er ingen tvivl om at det virker som om, der er mere "hul igennem" uden de ekstra 5 m 1,2 kvadrat..

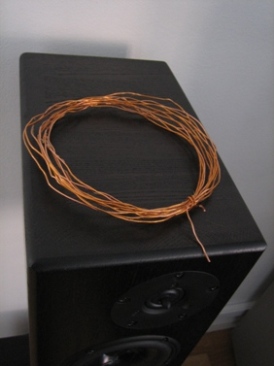

Lige et billede af det afviklede kobber...

5 m 1,2 kvadrat :-)

Go' Søndag aften......

det ser sku godt ud med de afrunder kanterne . Er selv i gang med samme enheder bare med 2 bas enheder som du selv er inde på

__________________
Rigtige mænd kører A-klasse

Spændende! :D Vil selv til at i gang med samme kombi bare med en 18w :) Super flotte kabinetter!
