Jeg ville foretrække at forme de skrå snit som buede "snit" i stedet, og til det ville jeg bruge en el-høvl



Nå så begynder der at ske lidt igen!

Der er nu skåret træ ud til en test højttaler og jeg er i gang med at fræse ud til enhederne i fronten og så skal der jo laves skråkant ved mellemtone og bas/mellemtone så enhederne ikke kommer til at sidde i et "rør"!

Fx:
Frontpladen er 2x19mm tyk og mellemtonen er undersænket 3 mm. "Rest" hullet er derfor 35 mm.
Så derfor, hvor meget skråkant bør jeg lave for at sikre mellemtonen tilstrækkelig luft?

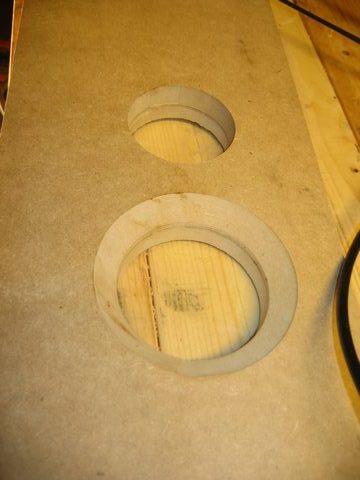

Nedenfor er der fræset ca. 16mm x 45grader
(mellemtonen er en Scanspeak 12M) (http://www.tymphany.com/datasheet/pdf/ss/12M_4631G00.pdf)



__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

Hej...

Du skal lave udfræsningen på bagsiden større...

Spideren på 12M sidder jo et stykke fra magneten, men da kurven næsten er ligeså stor som udfræsningen så blokker du en stor del af airflowet hvis du ikke fræser ned så der kun er 1 - 2 mm tilbage i kanten...

Mvh Kim



Lige undtaget omkring skruehuller



musicus skrev:   Lige undtaget omkring skruehuller

Ja, det er selvfølgelig nok en meget god ide hvis den kan skrues fast... :)

Tak for rådene!

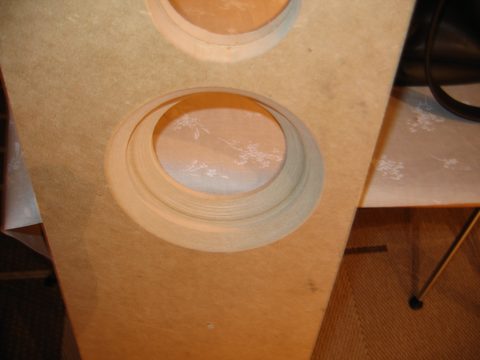

Hullet er kommet til at se således ud:

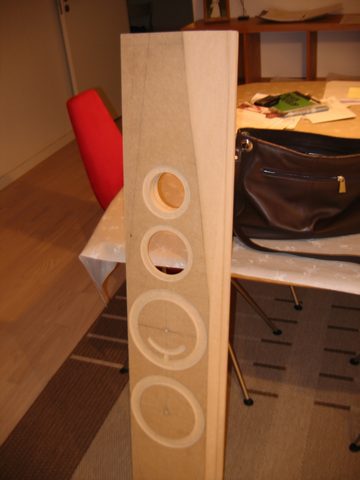

Og så lige et stemningsbillede af hvor langt jeg er nu!


Må indrømme at jeg gruer for det kæmpe arbejde jeg skal igennem for at få et færdigt sæt højttaler.


__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

Til gengæld kan man se at du allerede nu har en glad højttalerfront! Du mangler bare at give den øjne.

Mvh.

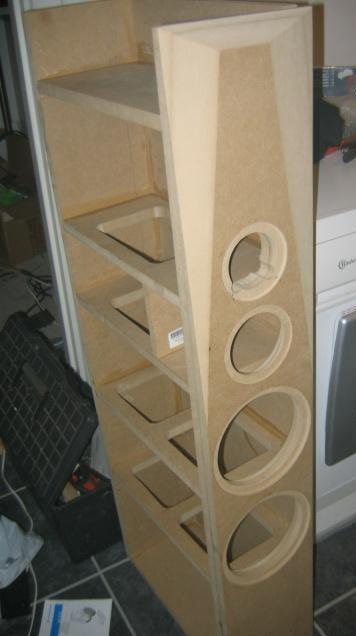

Lige et statusbillede af testkabinettet:

musicus skrev: Jeg ville foretrække at forme de skrå snit som buede "snit" i stedet, og til det ville jeg bruge en el-høvl

Ja det virker ganske glimrende med en el-høvl til de skrå sider!


__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

 Jep, hvis man ellers kan håndtere sådan en høvl, og det ser ud til at gå fint

Jo det er et stort project at lave en 100% gennemført højtaler



Det ser godt nok lovende ud...  Jeg glæder mig til at se det færdige resultat..!

__________________
Stereo ROCKS! Den der ler sidst, tænker langsomt?

hej

hej..   Ubl jeg har fulgt dit projekt i nogen tid - det er vildt intressant, da jeg selv er ved at bygge et par ekta grande. startede projektet i starten af november - og de er lige ved at være der.     Jeg prøver lige om jeg kan oploade et par billeder

Som det fremgår af billederne, så har jeg holdt mig nogenlunde til Jesper Spohrs kabinet udlæg. Men har så lavet lidt fancy fodplade og tilslutningsterminaler (15mm alu)         &n bsp;       Ps. Affasningerne på baflen er lavet med håndholdt båndpudser.

Hold da k.... det ser godt ud.
Det er vist gået lidt hurtigere for dig end for mig!

Kom gerne med lytteindtryk når du få liv i dem.
Hvis du også har billeder fra byggeprocessen, så smid gerne nogle!



__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

Jow - men det spollerede også hele juleferien. jeg prøver, at sende flere billeder når jeg får dem rezised. De er spilleklare først i feb, hvis alt klapper.

boelt: Hvilken diskant har du forresten tænkt dig at anvende?

/Ulrik


__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

hej ulrik. diskanten bliver R29 - mest fordi jeg via en kammerat der arbejder i kina har ku skaffe dem til en rimelig pris.

Jeg kunne forstå , at du ville prøve både R29 og XT25.

I går aftes var jeg inde på troels hjemmeside og kunne der, til stor ærgelse læse, hvilken indflydelse aluminium har på spolers induktans. Mit delefilter for mellemone/diskant er placeret i bunden af kabinettet ca 4cm over alu-pladen.

Så det skal jo så nok lige modificeres lidt.

Hej Ulrik, du efterlyste lidt flere konstruktionsbilleder, jeg har desværre ikke været så flittig med kameraet, men her følger nogle stykker.

Du må have god vind med byggeriet, det er et massivt projekt - ikke kun arbejdsmæsigt, men det er også hvad vægt angår. Jeg har lige haft mine på badevægten, den siger 40kg, vel at mærke, uden enheder.

Hilsen Claus.
