LAST skrev:

sandwich bliver det ikke! Jeg fik nemlig skåret pladerne ud i 22mm mdf igår!

Jeg vil bruge dit forslag om kun at lave et hul i den miderste afstivning.

De speakon terminaler ser interessante ud, det skal ihvertfald undersøges nærmere!

tak for dit input!


Jeg har godtnok imellemtiden fundet ud af at jeg skal have en plade ind i bunden af kassen for at ramme de 30-33 l som afbefales til den 18w jeg har valgt - det passer mig egentlig også fint for så smider jeg delefilteret ind i det underste kammer, jeg kunne nemlig godt forestille mig jeg ville justere på det mange gange inden jeg er tilfreds.

Hej kappen

Undskyld at jeg kom så sent med sandwich idéen. 22mm MDF er fint (når det afstives) og du er jo ikke den første som bygge et kabinet i 22mm MDF, og sikkert heller ikke den sidste. En sandwich løsning er bare meget stærkere, så gem idéen til næste gang....

Du kan læse mere om Speakon på http://www.neutrik.com/

Hilsen LAST

__________________
http://www.volbeat.dk

http://www.nationupnorth.com

Jeg har fået mulighed for at få cnc fræst min frontplade

Jeg har også besluttet mig for hvilke enheder jeg vil benytte:

18W/8531G00

R2904/700005

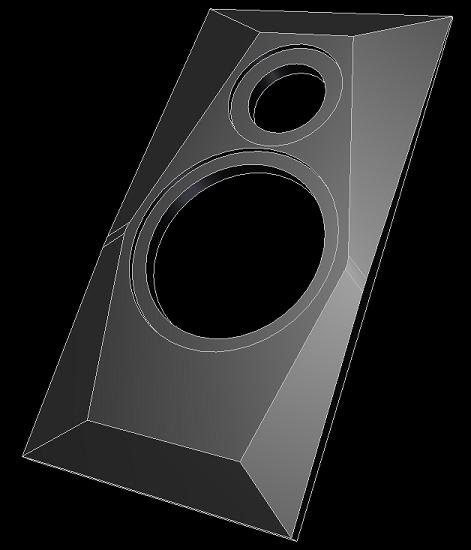

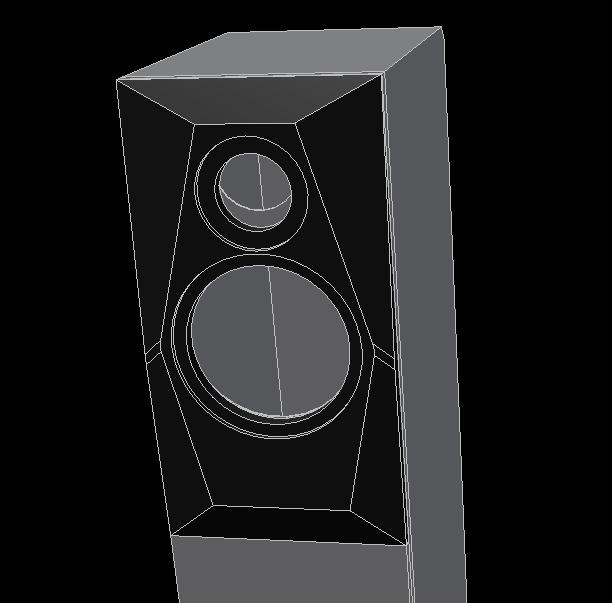

Sådan kommer frontpladen til at se ud, den bliver smidt afsted til cnc fræsning iaften.

Det ser sku godt ud glæder mig til og se med gemmen forløbet

Har du gjort dig nogen tanger om delfilter og komponenter

med hen syn til afstivning så pråv og se hvordan jeg har gjort

link

Hej kappen

Den separate frontplade kan evt monteres uden på kabinettet, med bitumen imellem og skrues fast indefra (se hvordan i AKSA's Equilibrium tråd). Så er det kun frontpladen der skal skiftes hvis du skulle få lyst til at prøve nogle andre enheder.

Hilsen LAST

__________________
http://www.volbeat.dk

http://www.nationupnorth.com

gx55 skrev: Det ser sku godt ud glæder mig til og se med gemmen forløbet Har du gjort dig nogen tanger om delfilter og komponenter med hen syn til afstivning så pråv og se hvordan jeg har gjort link

Sådan som det ser ud nu, regner jeg med at bruge jensen kondensatore og folie spoler, modstande i serie med diskanten bliver duelund.

LAST skrev: Hej kappen Den separate frontplade kan evt monteres uden på kabinettet, med bitumen imellem og skrues fast indefra (se hvordan i AKSA's Equilibrium tråd). Så er det kun frontpladen der skal skiftes hvis du skulle få lyst til at prøve nogle andre enheder. Hilsen LAST

Sådan havde jeg faktisk også tænkt mig at gøre i første omgang, men jeg er kommet fra det igen. frontpladen bliver dog solid (36mm). Jeg regner nemlig heller ikke med at jeg kommer til at bruge andre enheder.

Så skulle der gerne være sådan et par stykker på vej fra DAT. Nu er der ingen vej tilbage!!

http://tymphany.com/datasheet/printview.php?id=71
http://tymphany.com/datasheet/printview.php?id=85

Jeg opdaterer med billeder af det jeg har nået at lave på kabinettet senere.

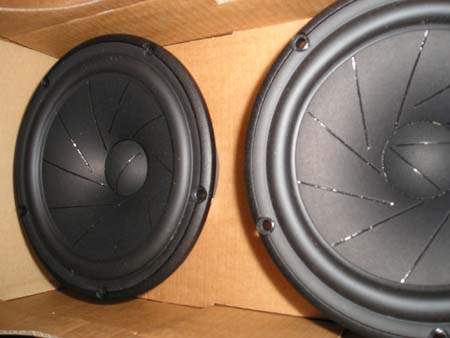

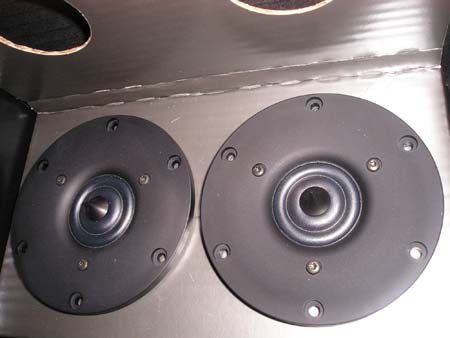

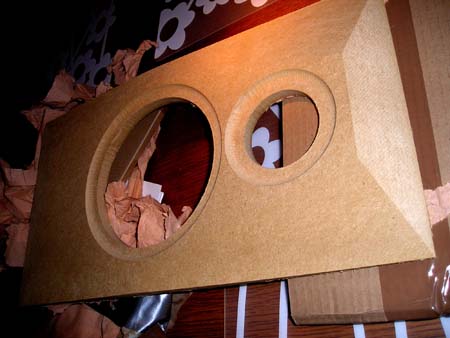

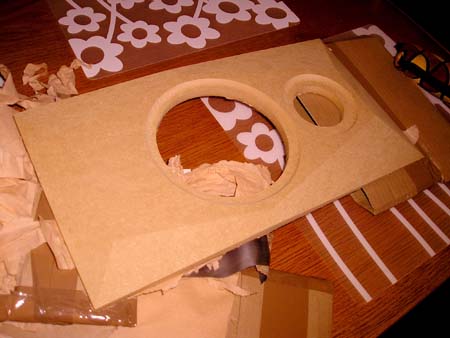

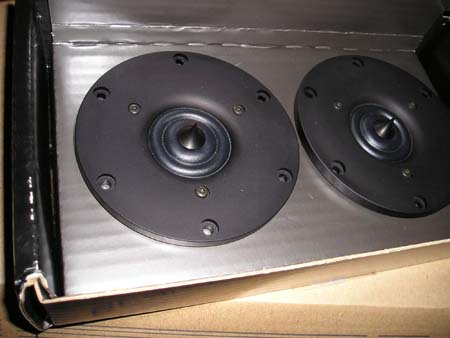

Jeg modtog mine frontplader og enheder til projektet idag. Her er et par skud!





Nøj hvor er de enheder lækre! Sikke en kvalitet.

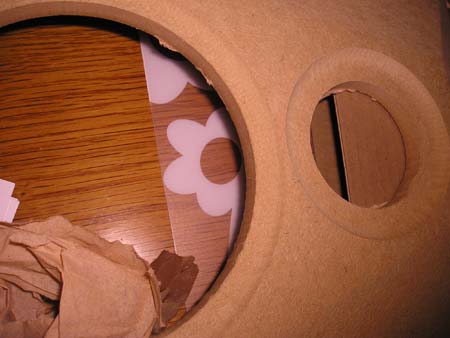

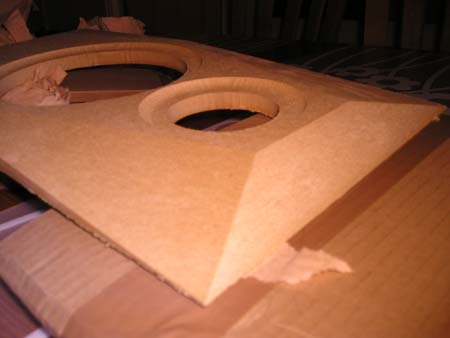

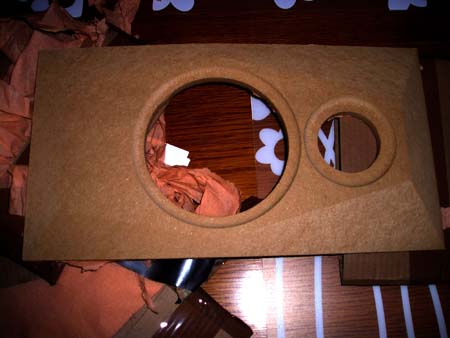

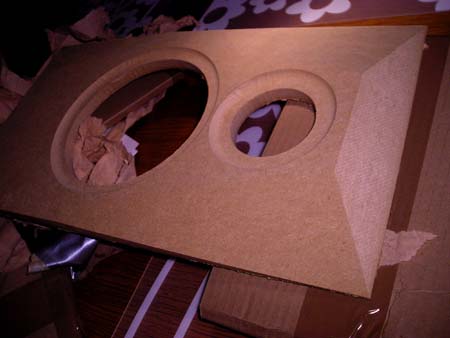

Frontpladen fik jeg cnc-fræst igennem min bror som havde adgang til cnc fræseren, men fordi det er op til jul var fræseren travl og pladen fik derfor kun den hurtige tur med et 6mm hoved, derfor er der kommet rundinger der hvor enhederne skal undersænkes. Så dem skal jeg lige have fundet ud af hvordan jeg fjerner bedst muligt.

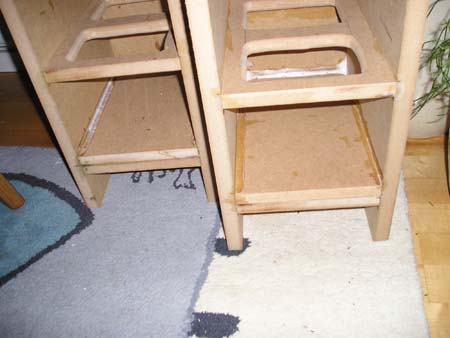

Der er plads til et filter med en maks-højde på 6cm i bunden af kabinettet, som jeg nok først får lukket for efter nogle dages lytning og justeringer.


Når jeg har fået monteret bitumen, rammer jeg en volumen på 31l refleksporten bliver tunet til 33Hz, overvejer stadig om jeg skal vælge en konisk port eller måske en port med trompet ender, er dæmpning af porten med bitumen overkill?

Du kunne jo monter en prop bag på kabinnet så du kan fylle sand i bag den skrå plade

og det med og dæmpning af porten med bitumen synes jeg ikke er overkill

gx55 skrev: Du kunne jo monter en prop bag på kabinnet så du kan fylle sand i bag den skrå plade og det med og dæmpning af porten med bitumen synes jeg ikke er overkill

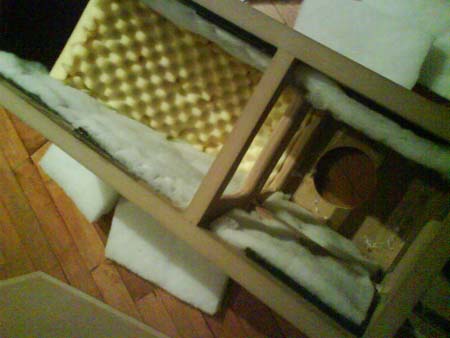

hehe jep, jeg fyldte dog kammeret med gamle klude istedet!

hvad skulle klude gøre godt for fyld det med sand så dæmper du også ræsten af kabinet

gx55 skrev: hvad skulle klude gøre godt for fyld det med sand så dæmper du også ræsten af kabinet

Egentlig fordi jeg ikke gad det med sand, og et helt hult rum også var udelukket.

Mht. undersænkning så har du jo det inderste hul at styre efter. Du kan derfor nemt lave den rigtige undersænkning med en overfræser.

Kjeldsen skrev: Mht. undersænkning så har du jo det inderste hul at styre efter. Du kan derfor nemt lave den rigtige undersænkning med en overfræser.

Interessant. Kan du forklare nærmere hvordan du ville gøre det? Jeg var nemlig igang med at overveje om jeg skulle spænde den fast på en plade igen for at gøre det hele forfra..

kappen skrev: gx55 skrev: hvad skulle klude gøre godt for fyld det med sand så dæmper du også ræsten af kabinet     Egentlig fordi jeg ikke gad det med sand, og et helt hult rum også var udelukket.

må jeg spøre hvad der der galt med sand.
I min verden der det ligemeget om du fyller det med klude eller har et helt hult rum

gx55 skrev: kappen skrev: gx55 skrev: hvad skulle klude gøre godt for fyld det med sand så dæmper du også ræsten af kabinet     Egentlig fordi jeg ikke gad det med sand, og et helt hult rum også var udelukket. må jeg spøre hvad der der galt med sand. I min verden der det ligemeget om du fyller det med klude eller har et helt hult rum

Der er da intet galt med sand og det kan sagtens være at det kommer i engang, hvis jeg føler de har problemer med resonanser. Jeg har set højtalere uden sand og uden nogen særlig form for afstivning og dæmpning spille fantastisk - højtaleren vidste nok ikke at det var nødvendigt.. Om de ville have spillet bedre eller dårligere med sand, skal jeg ikke kunne sige.

kappen skrev: gx55 skrev: kappen skrev: gx55 skrev: hvad skulle klude gøre godt for fyld det med sand så dæmper du også ræsten af kabinet     Egentlig fordi jeg ikke gad det med sand, og et helt hult rum også var udelukket. må jeg spøre hvad der der galt med sand. I min verden der det ligemeget om du fyller det med klude eller har et helt hult rum Der er da intet galt med sand og det kan sagtens være at det kommer i engang, hvis jeg føler de har problemer med resonanser. Jeg har set højtalere uden sand og uden nogen særlig form for afstivning og dæmpning spille fantastisk - højtaleren vidste nok ikke at det var nødvendigt.. Om de ville have spillet bedre eller dårligere med sand, skal jeg ikke kunne sige.

Okay men et kanon projekt du har gang i . glæder mig til og høre om hvordan de spille. har selv kigget på de samme enheder

gx55 skrev: Okay men et kanon projekt du har gang i . glæder mig til og høre om hvordan de spille. har selv kigget på de samme enheder

Jo tak, gør jeg også selv. Kan jo også være jeg overgiver mig og fylder sand i dem når de er spille klar, så kan jeg melde tilbage om hvad det betød for lyden. Men nu skal jeg iførste omgang lige finde ud af hvordan jeg ordner den frontplade!
