sveske : mange tak, dejligt

det er nu ikke fordi jeg har intentioner om kæmpebilleder, men nogle gange ville et 1024 x 768 hjælpe med til at kunne tyde billederne

KrammeAcoustics skrev: dief : Tak for info, jeg er selv glad for monacor/monarch .....lige for tiden ( imens bånd er under rep. ) kører jeg med mine værkstedshøjttalere, de er flyttet til mit lytterum i lejligheden, det er SPH-135 KEP med faseplug og en mod. DT 119, med ændret front. De to enheder spiller faktisk fornuftigt sammen. Har også SPH-135 AD som jeg selv har lavet faseplug til, da den fra producenten har hul igennem polstykket og den er heller ikke dum til små bogreolhøjttalere. Har selv en kort tid haft SPH-165 KEP, dumt at jeg solgte dem, de var nemlig rigtig gode Jeg erstattede i tidernes morgen mine KEF B110 basser fra LS3/5A ud med SPH-135 AD og sådan kørte de en stund, da det "for mig dengang" var den rigtige ækvivalent. B110 http://www.allans.org/Terry/HiFi/KEFDriversLeaflet/HiFiDrive Unitsp5.html SPH-135 AD  http://www.monacor.dk/produkter/hoejttalerenheder-hifi4-5/vn r/101850/ SPH-135 KEP http://www.monacor.dk/produkter/hoejttalerenheder-hifi4-5/vn r/102410/ PS: Måtte lige igang med en lille justering af faseplugen, den skrabede imod svingspolen, heldigvis er den nu igen ok.

Åhhh.... den er nu nuttet den lille 135 KEP'er. Interessant at høre du selv har lavet en faseplug til din 135 AD'er, skal der ikke lidt "fin finger"-arbejde til der??

__________________
Bio
Mit DIY
hj.side

Lover at tage nogle billeder til dig imorgen, af SPH 135 AD'en

Finfingerarbejde ? Hmmm ....jov, en cnc bænk og så lidt know how mht. at smide korrekte data ind i puteren'

Ahhh lækkert, gad også have adgang til en CNC-fræser med 3D CAD-program. Det gør arbejdet en del lettere. Blir da spændende at se nogle billeder af dem

__________________
Bio
Mit DIY
hj.side

Jeg har desværre ikke adgang mere ....det er nogle år siden nu

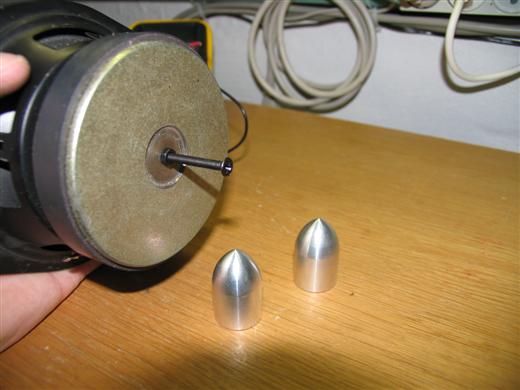

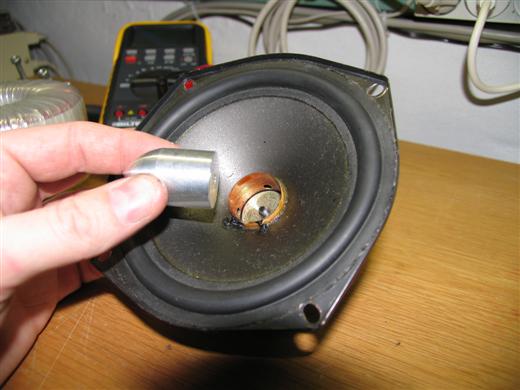

Her er billederne ...kom lige i tanke om at natten er ung og at der er weekend

Det fine ved AD'en er at man let kan fjerne støvhætten i et snuptag, limen tørrer ikke helt ind.



Og så er der hul standard igennem polstykket   ( med faseplug kun velegnet som mellemtone, ikke bas ).

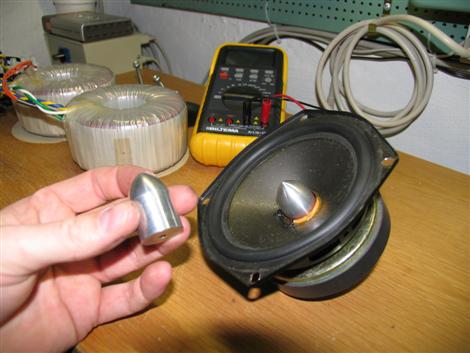

2 stk. DIY alu - plugs

Det er godt lavet. Er de lavet i Alu?? Det ligner i hvert fald alu.

De troede nok på arbejde, at du var igang med at lave petroner til din nye 12,7mm salonriffel

Ved faktisk ikke hvor godt støvhætten sidder fast på 165KE'eren??, men tror da godt man kan få den af.

__________________
Bio
Mit DIY
hj.side

Dief skrev: Det er godt lavet. Er de lavet i Alu?? Det ligner i hvert fald alu. De troede nok på arbejde, at du var igang med at lave petroner til din nye 12,7mm salonriffel Ved faktisk ikke hvor godt støvhætten sidder fast på 165KE'eren??, men tror da godt man kan få den af.

Alu = jep

Ja, det var ikke så meget det at jeg lavede patronerne på arbejdet, det var fremstillingen af selve våbnet der var problemet.

Mht. støvhætten, så er det nok kun værd at fjerne den hvis du har en faseplug til at stoppe hullet med.

Her kan du i hvert fald se hvordan de ser ud, billeder som lovet:

Det er jo lige før, man ikke tør sidde i lyttepositionen, tænk hvis dine faseplug's farer ud imod folk, som projektiler



__________________
Bio
Mit DIY
hj.side

HAHAHA  ...ja det er sgu med at gemme sig bag sofaen når der bliver skruet op.

Skal støvhætten af ? det plejer at gå fint med monacor plast og kevlarmembraner, de eneste man skal passe på, er papmembraner. Varm evt kraftigt op først med en føntørrer, så limen løsner.

Voice coil diameter : 35.5mm = prøv at lede efter eks. plasthætter/låg ( moderens/konens parfume ) af hvilken som helst slags, pludselig står du med noget som kan bruges som faseplug. Støb en masse, eks. plastpadding ind i plug'en, lad det tørre op og bor et passende hul, herefter er plugen klar til montage med en selvskærende skrue.  Der er plads til centrering ( stort ventileringshul ) til hold af plug'en.

....dejlige billeder, Monacor er som sukker på skeen i mit univers, tak for de fine billeder dief.

KrammeAcoustics skrev: ....dejlige billeder, Monacor er som sukker på skeen i mit univers, tak for de fine billeder dief.

Tak i lige måde da
