Kan så tilføje at kølepladen også er lige svag nok, nu jeg har lyttet lidt....

Men ellers tak for roserne....

Så har jeg korrigeret for baf-steppet.

Lyden er rimelig detaljeret, bassen imponere mig stadig med sin dybde og fasthed. Desværre bliver den hurtig skinger, når jeg skruger lidt op og mellemtonen har svagt dåse tendenser. Jeg tror det er så godt som det bliver med den valgte enhed.

Jeg må lige her midt i min skuffelse, minde mig om at enhederne kommer fra min gamle bil og var nogle jeg bare havde i forvejen og at det samme gælder for elektronikken. Planen er nu at jeg skal ha' overført mine erfaringer fra dette projekt til mine "rigtige" højttalere.

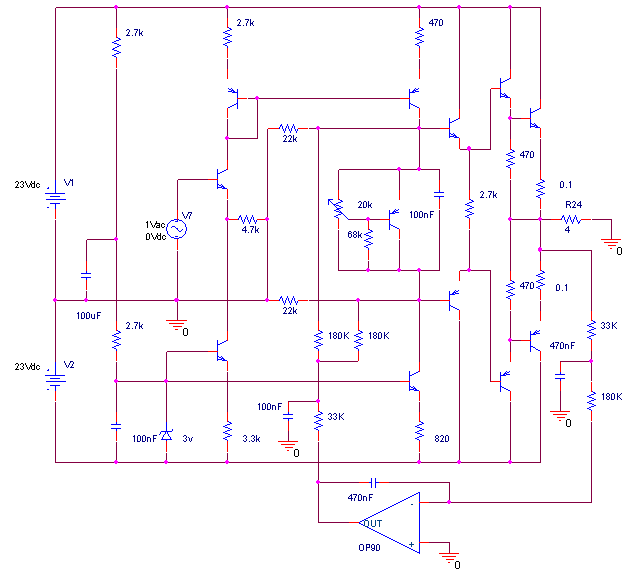

Diagram som lovet:

Jeg har ikke skrevet transistorenes navne på, men der er tale om hvad jeg havde af BC413/BC415, BC550/BC560 og 2SD1763/2SB1186 samt 2SC2922/2SA1216

Update. Forstærkerne skal bare lidt op i temperatur, så forsvinder dåselyden og erstattes af pondus og power. Sidder lige og er imponeret over hvad mit lille simple projekt kan magte.

Jeg må ha' nogle større køleplader, så jeg ka' få sat tomgangsstrømmen op fra de nuværende 50mA. Jeg vil gerne ha' den op imod 200mA og helst mere, da jeg tror det vil få dem til at yde bedre også fra kold.

levendemusik skrev: Ganske flot. Når du vil videre, bygger du Standard Acousta hornet til Lowther. Eller deres bashorn ...     lowther

Inden nogle begynder at bygge noget til Lowther...så prøv lige at høre nogle et sted inden....det er en skræmmende oplevelse!

Ordet "Mickey-Mouse Speaker" er helt på sin plads her.....vil gætte på at performance med bilhøjttaleren er noget bedre....

Pas på!

__________________
"Gentlemen! You can't fight in here, this is the war room!"

Groove skrev: levendemusik skrev: Ganske flot. Når du vil videre, bygger du Standard Acousta hornet til Lowther. Eller deres bashorn ...     lowther Inden nogle begynder at bygge noget til Lowther...så prøv lige at høre nogle et sted inden....det er en skræmmende oplevelse! Ordet "Mickey-Mouse Speaker" er helt på sin plads her.....vil gætte på at performance med bilhøjttaleren er noget bedre.... Pas på!

Takker for både rådet og advarslen. Det gode ved bagladehorn er at jeg kan få dem til næsten at ligne almindelige højttalere. Det er noget min kone sætter pris på

Det var også derfor de blev sorte og ikke blå....

Alle der er gift eller lever under ægteskabelige tilstande ved hvem der har det sidste ord, så da jeg sagde: "Se. Nu er de endelige færdige" svarede hun bare "Frontstof." og så måtte jeg jo igang. Desværre er der ikke mange erfaringer at hente på nettet. Her er hvordan jeg gjorde.

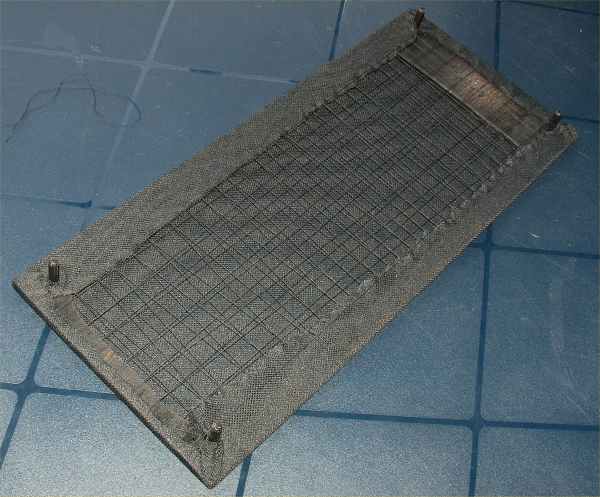

En træramme i ca. 6mm krydsfiner, dyvler i, male sort og sy stoffet på.

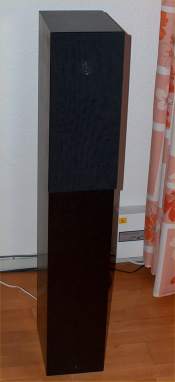

Her er den færdige version (kone godkendt)

bdef skrev: Alle der er gift eller lever under ægteskabelige tilstande ved hvem der har det sidste ord, så da jeg sagde: "Se. Nu er de endelige færdige" svarede hun bare "Frontstof." og så måtte jeg jo igang. Desværre er der ikke mange erfaringer at hente på nettet. Her er hvordan jeg gjorde. En træramme i ca. 6mm krydsfiner, dyvler i, male sort og sy stoffet på. Her er den færdige version (kone godkendt)

Ser rigtig godt ud, flot at du har fået så meget ud af så lidt.

Hvordan gik det med forøgelse af tomgangsstrøm og køleplade ?

Tomgangen blev stillet på ca. 100mA. Jeg har ikke givet dem nye køleplader, da det jo kun er en auto højttaler det hele er bygget over.

Jeg tænker lidt over at bygge 2 * 3 forstærkere efter samme princip som denne, til min andre aktive højttalere. Jeg er ved at finde komponenter til det. De skal erstatte mine LM3886'ere.  Dertil har jeg ordentlige køleplader, så jeg kan få lidt højere tomgangsstrøm

Hvad er det for nogle andre aktive højttalere du der snakker om ? det lyder spændende.



Mine ombyggede ELAC121 Jet. Hornene blev mest byggede for at have nogle erstatninger, når jeg kastede mig over Elac'erne.

bdef skrev: Mine ombyggede ELAC121 Jet. Hornene blev mest byggede for at have nogle erstatninger, når jeg kastede mig over Elac'erne.

Jep, en god ide med reservehøjttalere.

De der Elac, kan man finde dem herunder ? synes kun at jeg kan finde en centerhøjttaler ved navn 121.

http://www.elac.com/en/products/productsb.html

Den er her. Min er bare i sort piano lak og uden det delfilter (med jernkerner og elektrolytter) som den er født med :-)

glemte linket: http://www.elac.com/en/products/showid.php?113

Lidt om den her: http://www.hifi4all.dk/forum/forum_posts.asp?TID=44900

bdef skrev: Lidt om den her: http://www.hifi4all.dk/forum/forum_posts.asp?TID=44900

Spændende tråd, med masser af billeder og forklaring ....flot.

Deler gerne ud af mine erfaringer. Jeg har bare ikke tid nok til alt det jeg gerne vil bygge :-)
