waow, super flot!!

Hvilke terminaler er det du har brugt der?

kappen skrev: waow, super flot!! Hvilke terminaler er det du har brugt der?

tusind tak, er selv meget tilfreds.

Terminalerne er nogle jeg har købt over ebay.co.uk, de kan vidst købes overalt.

Jesper

Så er der gang i byggeriet igen...
 her er lige et par billeder

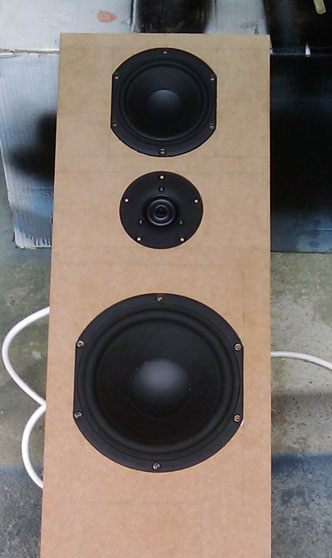

Her et billede af den ene front

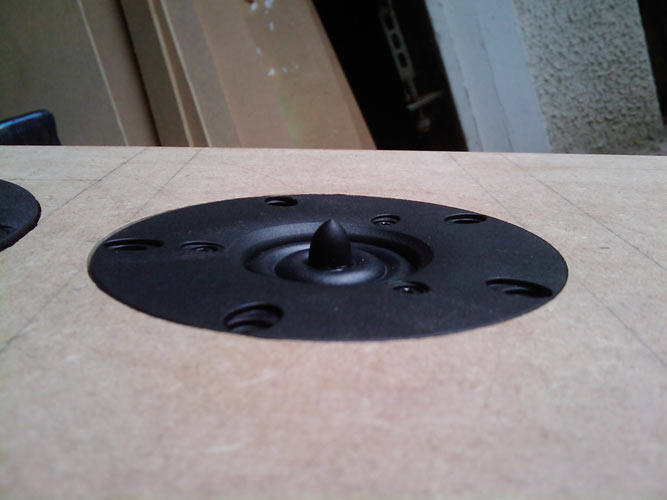

her et billede af diskanten
der kommer billeder igen snart... frontene skal males imorgen
Jesper

Så er der lidt billeder igen:)

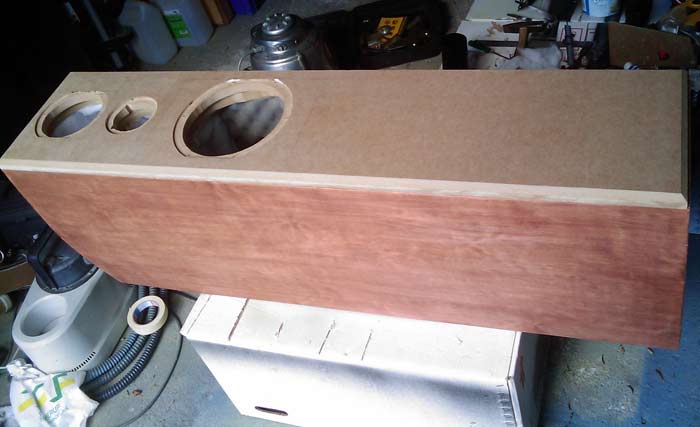

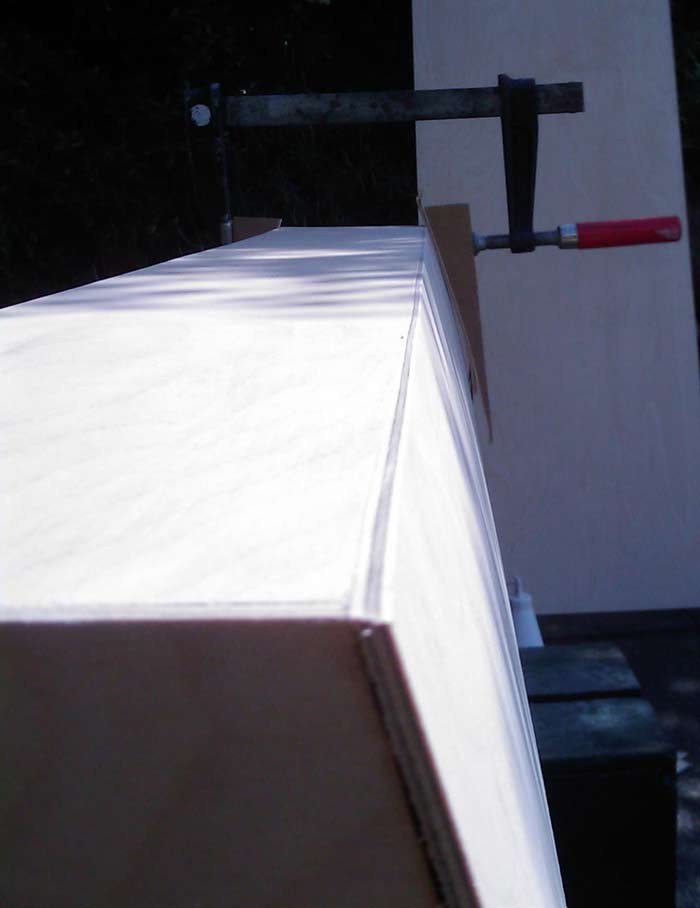

Et skud af bafflen der ligger på kabinettet, bafflen er lige færdigskåret her



Her er jeg igang med at lave den anden højtaler helt færdig da den har været lidt bagud



Her ses min far, Sven. Aka Malersvend og bagved værkstedet



Her er Malersvend igang med at tjekke grunderen som var lidt klumpet, så der røg lige 180 kr på regning

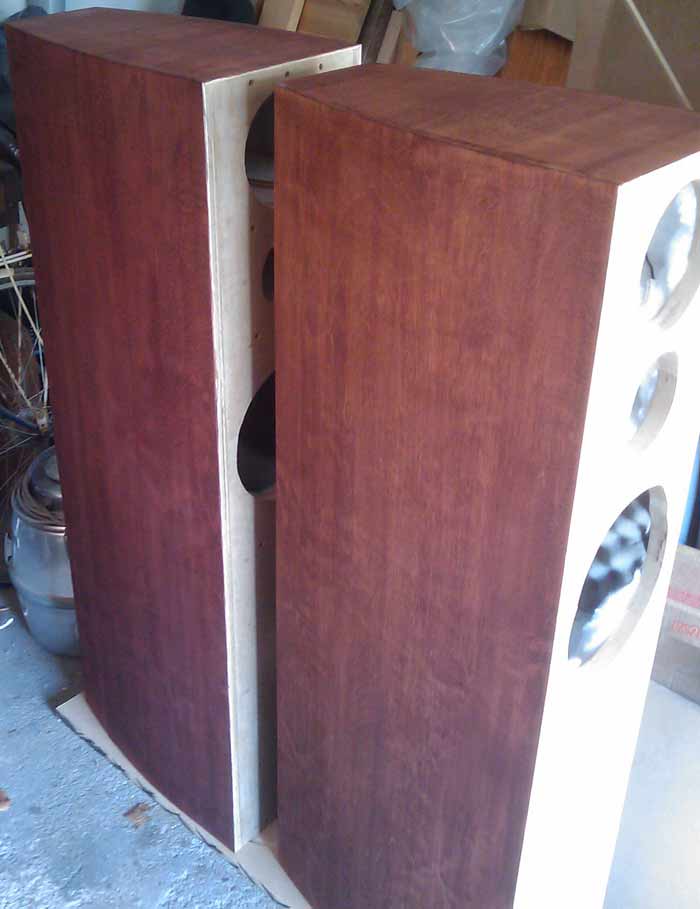

Her ses de to højtalere ved siden af hinanden klar til montering af baflen

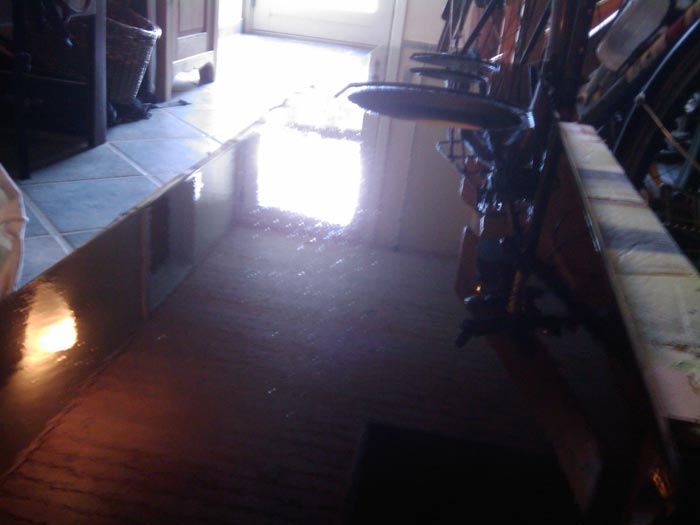

Her er at billede af baflen med maling shiny shiny bling bling chaching

Det var alt fra denne gang, på søndag skal jeg op til Torben (frequence) og have testet dem igennem, glæder mig som en lille baby

Jesper

Hej Jesper

Virkelig flot arbejde.

Hvorfor er det man bruger spritbejse istædet for vandbejse?

Hvad er forskellen,er det nemmere at bruge?

mvh Palle

palle38 skrev: Hej Jesper Virkelig flot arbejde. Hvorfor er det man bruger spritbejse istædet for vandbejse? Hvad er forskellen,er det nemmere at bruge? mvh Palle

Limen i fineren er vandbaseret, så tænkte at jeg hellere ville være på den sikre side ved at bruge sprit. på den anden side ville der i 99.999% af tilfældene sikkert ikke ske noget, men hvem kan ikke lide at være på den sikre side for 30 kr. ekstra

Jesper

Whohooo så rundede jeg 10000 kiggere

Så er der lige lidt flere billeder fra dagens arbejde



her ses baflen før den bliver monteret.. den skal males om da der var fejl i malingen...

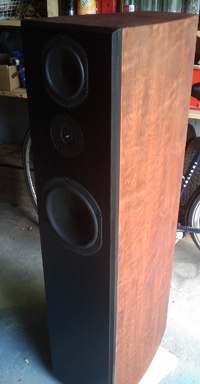

her ses højtaleren så.. dette er det færdige produkt selvom der lige er nogle steder hvor der skal rettes lidt, og så skal den have lak 5 gange...

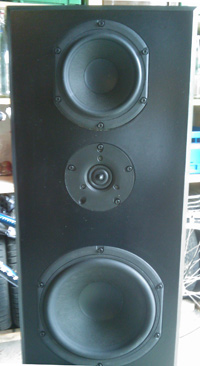

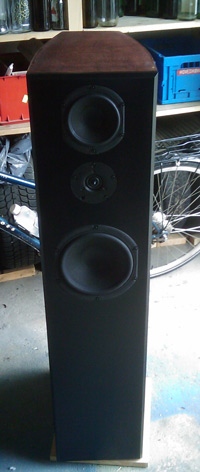

så lige et skud forfra



og her et af enhederne
nu glæder jeg mig bare til at skulle mødes med torben fra frequence på søndag og udarbjde dens filter

alt for denne gang Jesper

Holdakæft! Det ser skiiii godt ud!!

Hvad med at få fat i målingerne af hæjtalerne og poste dem her inde, så vil jeg næsten garantere dig for at du kan få lavet et bedre filter end hos frequence.

kappen skrev: Holdakæft! Det ser skiiii godt ud!! Hvad med at få fat i målingerne af hæjtalerne og poste dem her inde, så vil jeg næsten garantere dig for at du kan få lavet et bedre filter end hos frequence.

Mange tak

Jeg har et samarbejde kørende med Frequence så jeg holder mig til dem, men skal selvfølgelig nok ligger målinger op af dem når de forelægger

Jesper

Smukt arbejde.

__________________
Marantz SA-7S1
Marantz SC-7S2
Marantz MA-9S2
B&W Nautilus 800 Sig. TE

www.busk-audio.dk Opdateret 18.Jan 2010
--------------------------------
Vestsjællands HiFi-Klub
www.vshk.dk

Så er bilen pakket og klar til afrejse mod Videbæk imorgen:) der var lige plads til en højtaler i Lupo'en... touranen sluger lidt for meget diesel, til den tur...



Jesper

Så er filteret konstrueret og lyder fantastisk. den har en +/- 1 dB fra 200-20000Hz og en virkelig afbalanceret top. diagrammer kommer senere.

Jesper

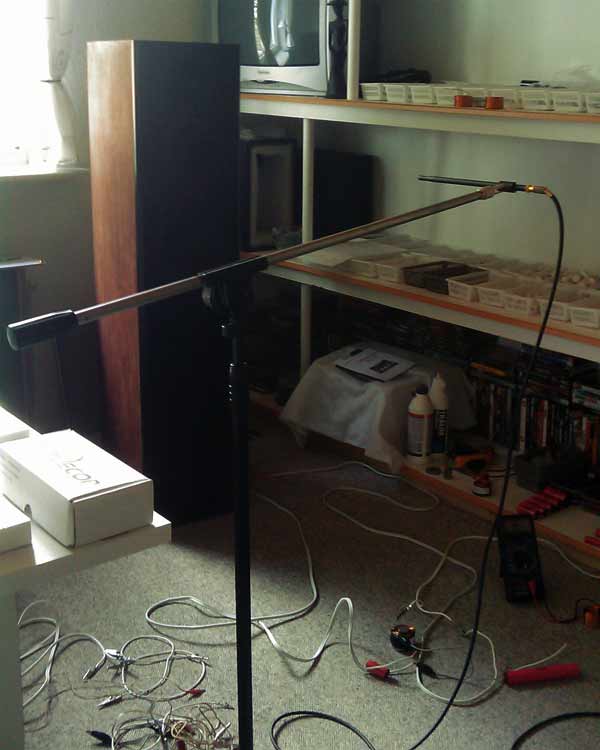

+- 1db?!? Det var flot, Specielt når man tænker på hvordan du har placeret microfonstativet, måler du gated?

kappen skrev: +- 1db?!? Det var flot, Specielt når man tænker på hvordan du har placeret microfonstativet, måler du gated?

Det er Torben der skal have æren... kommer flere billeder de næste par dage

Kunne du ikke lokkes til at smide et plot af frekvensresponsen, samt faseforløbet som funktion af frekvensen? for de +-1dB synes jeg også lyder helt vildt.



__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

ubl_ skrev: Kunne du ikke lokkes til at smide et plot af frekvensresponsen, samt faseforløbet som funktion af frekvensen? for de +-1dB synes jeg også lyder helt vildt.

De kommer skal først modtage dem pr. mail, og da Torben har travlt i dag bliver det nok først imorgen tidligst.

men den er god nok

Jesper

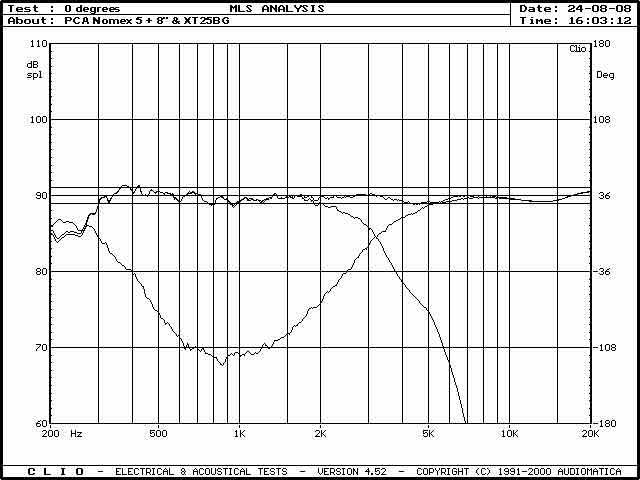

har lige snakket med Torben som sige +/- 1-2 db fra 200-20000 Hz

Så fik jeg ham løftet fra sofaen

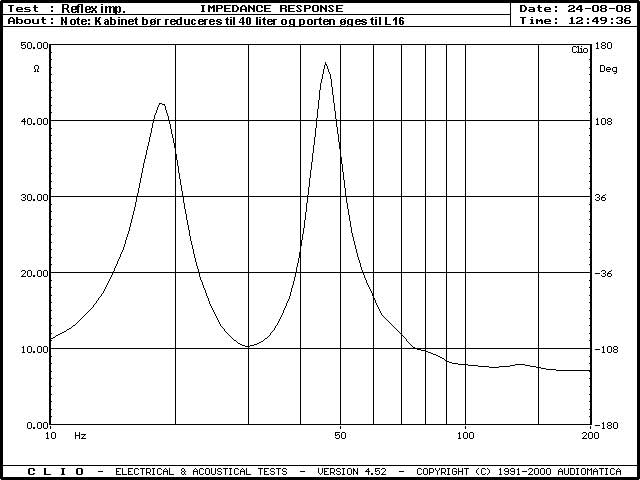

dykket fra 200-300 Hz skyldes at volumen i kabinettet var for stort under målingerne, det bliver korrigeret ved at reducere volumen fra lige godt 70 L til 45L ved hjælp af et sandkammer i bunden, hvilket også betyder at kabinettets vægt stiger til 89 Kg eksklusiv fod.

Jesper

søndag d. 24 kl 10 kørte jeg de 150 km op til Torben i Jylland, hvorefter vi begyndte målinger på højtaleren. I den 5 timers process hvor vi udarbejdede filteret, skiftede vi mellem de faktiske målinger og musik fra alle genre for at høre fremskridt og om lyden var som målingerne antydede. Vi stoppede først arbejdet da vi var helt tilfredse med lyden og musikaliteten var i top og højtaleren er endt som jeg ikke har håbet muligt

sammensætningen af enheder og filter med konstruktion, kommer inden længe som PCA-kit på Frequence.dk

efter vi havde udarbejde filteret til Jeydio, udarbejde vi et filter til min små kasser, som endte med +/- 3 dB (200-20000Hz)
