Hej.

Den bliver med 4 ncd4 moduler/ elektronisk delefilter og 1 zappulse modul. Dvs. 5 x200 w.

Indersiden hvor ncd modulerne skal sidde, ht og signalstik.



de 2 12volt dc stik, som skal tænde relæet, via dc-trigger på min SS-receiver

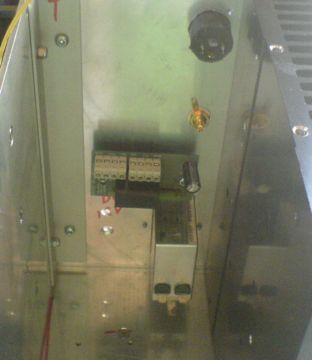

Indersiden hvor zappulse modulet skal sidde. den blanke boks er 230v ind med integreret dc-filter og sikringsholder. Det grønne print er softstart. De to små huller under softstart med noget rødt skrift over er til minijack stik så blokken tænder med min receiver.

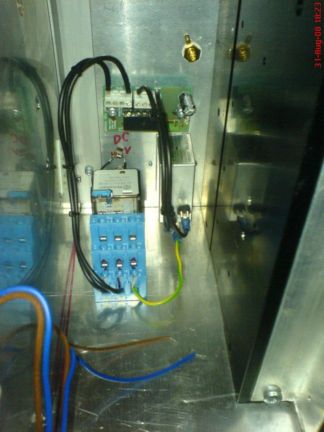

Lidt kabelføring; 2 sorte fra 230ind til softstart>det blå relæ. Jord fra 230 > relæ.

mvh. Per.

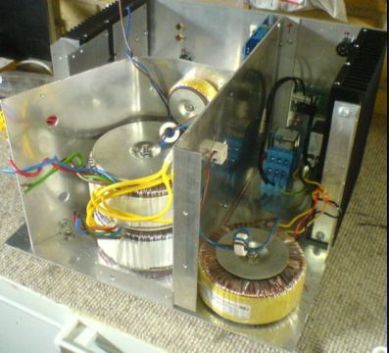

Fik lige monteret trafoerne, så nu er den ikke mere "bærbar".

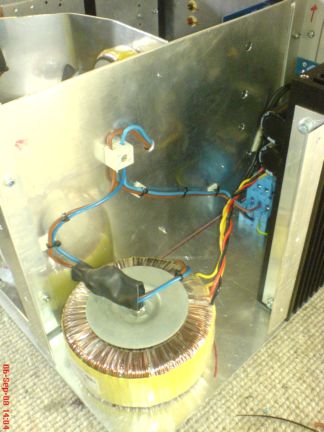

Lidt bedre ledningsføring

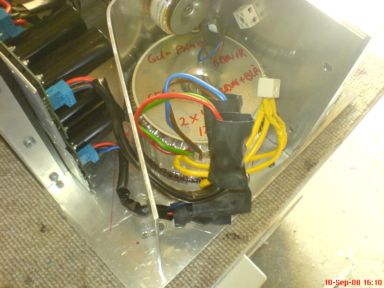

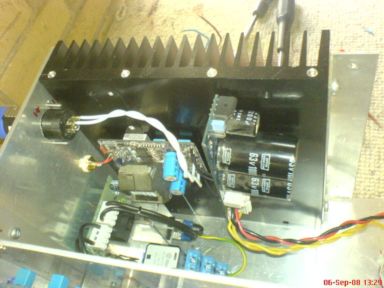

Centerkanalens zappulsemodul med psu monteret. Den kom godtnok til at sidde lidt tæt på softstart; ikke noget at gøre ved nu...

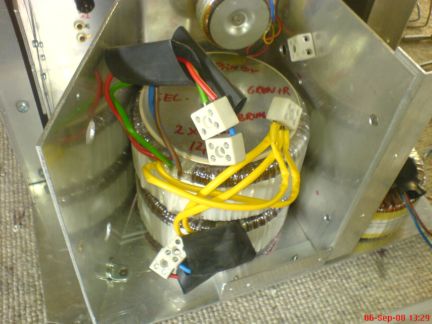

Hovedtrafoerne til frontkanalerne.

Alt for denne gang, jobbet kalder.

mvh. Per.



Porselænsfatninger ?

Jep, havde en flok liggende. Det er mest fordi de er nemmere at montere/kan skrues hårdere fat end plastik-kronemuffer. Jeg er bekendt med at der findes en minoritetsreligion mht. plastik vs. audio, men er ikke lige medlem dér. Jeg udøver pt ikke min religion under deres faner.

mvh. Per.

PHN2 skrev: Jep, havde en flok liggende. Det er mest fordi de er nemmere at montere/kan skrues hårdere fat end plastik-kronemuffer. Jeg er bekendt med at der findes en minoritetsreligion mht. plastik vs. audio, men er ikke lige medlem dér. Jeg udøver pt ikke min religion under deres faner. mvh. Per.

Ked af da vi samler på medlemmer .

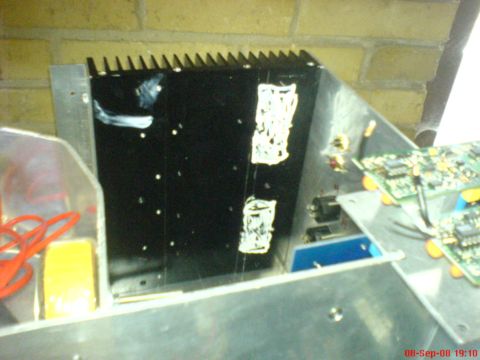

Den venstre heatsink med en smule varmeledende paste.

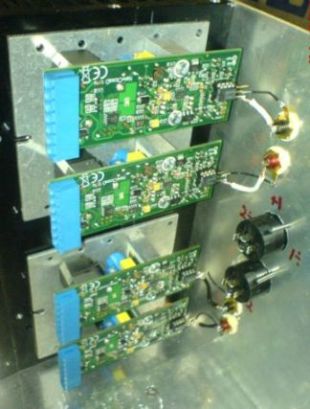

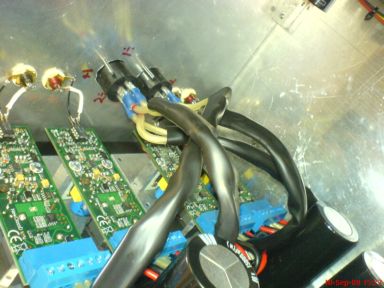

4 stk moduler loddet til indgangsstik, igen på den venstre heatsink

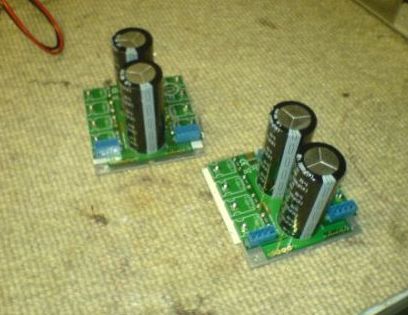

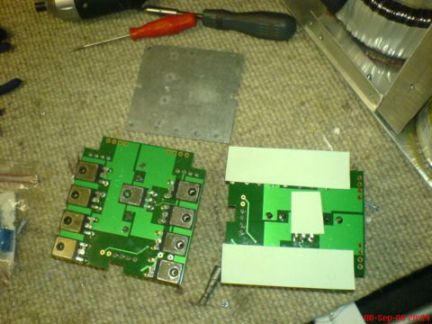

De 2 psu'er til ncd'erne. Har lige monteret isoleringen som følger med, dog uden nogen egentlig dokumentation, hvor/hvordan den skal sidde. En hurtig mail til LC afklarede dog det.

De samme 2 psuer monteret på de medfølgende aluplader. De er spændt fast med 8 m3 hver.



mvh. Per.

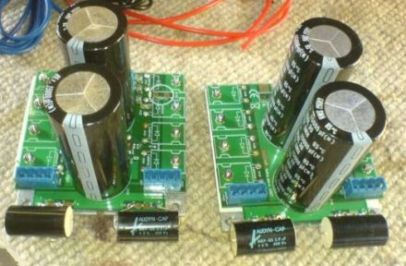

Jeg monterede lige nogle poly-kondisser over elektrolytterne

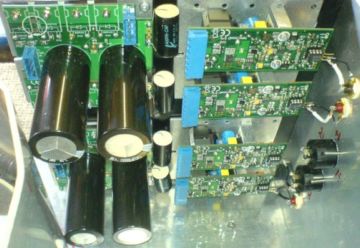

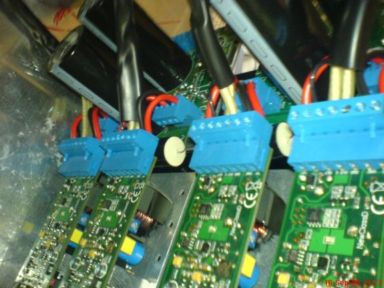

psuer og moduler monteret

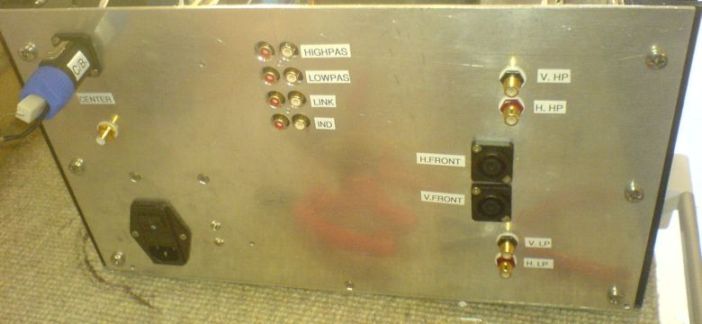

Bagsiden med lidt skrift

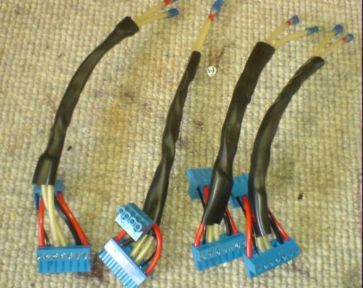

Stik mellem psu - moduler og højtaler udgange.





Det var alt, nu afventer jeg lige et svar fra LC omkring den softstart jeg har monteret, ligesom jeg lige skal være sikker på at ncd-modulerne må startes op uden belastning.

mvh. Per.

Hejsa

Glæder mig til at høre hvordan det går med varmeudvikling med så mange NCD moduler siddende så tæt

Jeg har bygget en forstærker med kun 2 stk. NCD1 moduler (se evt. indlæg her i forumet) og de bliver pænt lune. Ved ikke om NCD4'erne har samme "problem".

NCD1 modulerne må forresten gerne tændes uden belastning - De bliver bare ved med at blinke i LED'en, så mon ikke NCD4'erne også må.... !

Go' byggelyst......

M.v.h.

MrForce

Hej.

Ahr, de sidder på en stor heatsink; 40x250x200 mm. Det går nok, det er værre med softstarten, den er kun dimensioneret til 2kva, jeg har spændt 2,5kva. Problemet er ikke bare at sætte 2 softstarter på, så skal jeg også have 2 relæer, og det er der ikke plads til for godt...

mvh. Per.

Hej.

Nå, jeg tror jeg har regnet den ud; køber mig et ekstra relæ. Det kører jeg uden softstart, så det trækker den ene trafo på 500va, det burde ikke slå sikringen.

Jeg skal åbenbart ændre på timingen på softstarten, som så skal starte frontkanalerne alene. Ncd-modulerne har et kontrolkredsløb, som ikke kan spille sammen med en softstart på mere end 1½ sekund, så går der koks i den og modulerne lukker ned. Der sker ikke noget ved det, men de starter ikke op. Jeg har mailet med Lars fra lc-audio (ikke LC himsæl), han ville sende en tegning, så jeg skal skifte en kondensator, som ændrer på timingen på softstarten.

mvh. Per.

Hej.

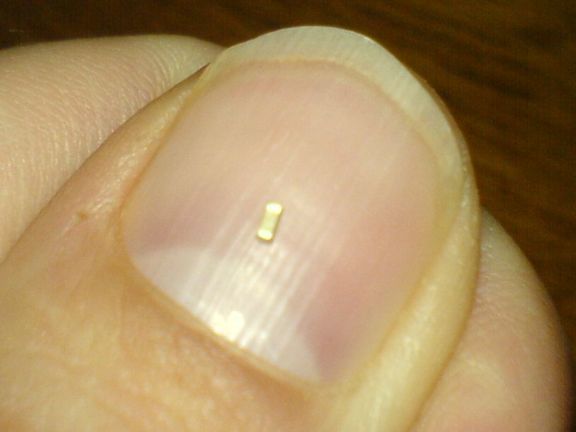

Så vi jeg monteret en smd-kondis på min softstart, så den starter lidt hurtigere op.

Det er altså ikke min tommeltot der er specielt stor...

I høre lige nærmere, når blokken kører...

mvh. Per.

Hmmm, nå. Der var gnister og værk da jeg tændte for ncd-afd. Det viser sig at min ene hovedtrafo ikke giver volt nok; dvs. den ene vinding giver ca. 40v som den skal, den anden giver ca. 8 volt. Modulerne så ud til at starte ok op, men jeg slog self. strømmen fra med det samme...

Skal jeg ud og have en ny hovedtrafo?

mvh. Per.

Edit: hvorfor kommer der egentlig gnister v. sekundær på trafoen, hvis kun den giver for lidt, så burde modulerne jo slet ikke tænde op?

Jeg er dog lidt i tvivl; kan jeg regne med at det kun er trafoen det er galt med og ikke efterfølgende i psu/modulerne. Det er jo ikke meget ved at købe en ny trafo, hvis den står af med det samme ved tilslutning. Hvor køber man pt. trafoer; gerne skærmede, hvis det skal være i DK. Elfa sælger ikke mere til private.

mvh. Per

Det lyder bestemt ikke godt - men jeg har oplevet at der kan springe gnist fra + til stel hvis der er en løs forbindelse



Hej.

Når jeg afmonterer på sekundærsiden så er der som nævnt 8 vs. 40 volt. Som udgangspunkt er det vel "kun" trafoen det er galt med?

Ingen forslag til hvor jeg skal købe en audio trafo; behøver ikke være specielt stor 5-600va må være nok, når kun den skal trække toppen af højttaleren.

mvh. Per.

Har du spændt de 2 trafoer sammen uden noget imellem dem ?

Det er måske ikke så galt.Det kan være at der er lidt lak på kobbertråden fra sekk.

viklingen,prøv evt. at afmontere samlemuffen og mål direkte på kobberenden.

Hej.

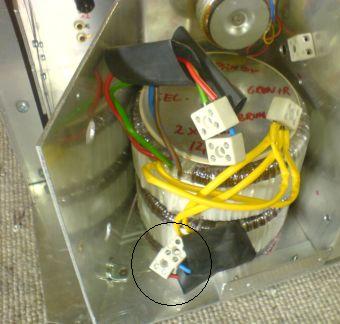

Trafoerne af spændt sammen, som sad de på normal plade, dvs. at jeg har brugt gummimanchetten og den der metalholder. Prøver lige at måle direkte på kobberet. Det skulle jo alligevel ikke kunne kortslutte noget. Den ene kobberende var lidt sort, der hvor den var temineret i samlemuffen.

mvh. Per.

Hej.

Det hjalp at spænde samlemufferne lidt hårdere, nu starter modulerne (ihvertfald det nederste par) fint. Dog snerrer trafoen noget; ca. 10 sekunders stilhed afløst af 10 sek. sner. Hjælper det at spænde den hårdere? synes ikke det var et problem før, iden anden forstærker de sad i.

mvh. Per.
