kappen skrev: BjarkeHedegaard skrev: Ser skide godt ud Kasper.  Hvad er din erfaring så med den diskant? Noget man skal smide i sine højttalere? Det kan du roligt gøre, du kan jo komme forbi efter et lyt, så kan du selv vurdere.

Kommer forbi når jeg kommer til fastlandet igen :)

__________________
Mvh Bjarke Hedegaard

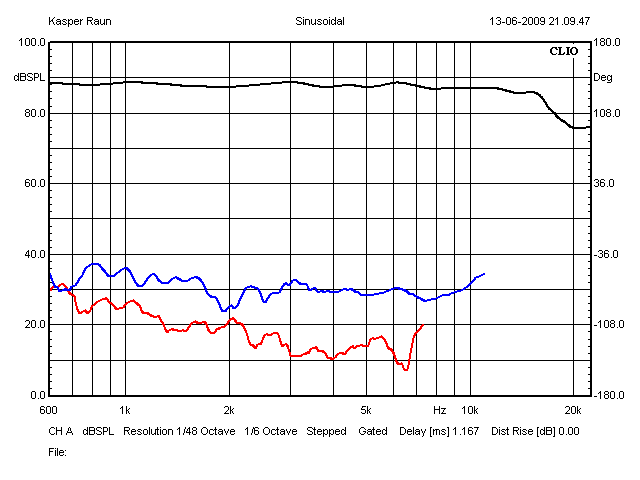

Fik lige målt 2 og 3 ordens harmonisk forvrægning på højttaleren med en stepped og gated sinus. Jeg kan helt klart konkludere at diskanten klarer det flot, trods sin lave delefrekvens.

Flot projekt og fine målinger, har du et diagram og et billede af dit endelige filter, eller skal du fintune lidt mere.

VH madsen

madsen skrev: Flot projekt og fine målinger, har du et diagram og et billede af dit endelige filter, eller skal du fintune lidt mere. VH madsen

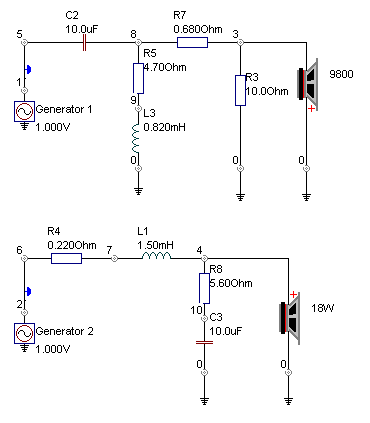

Jeg har slet ikke fintunet, jeg har sikret mig at alt var som det skulle være inden jeg byggede filteret.


R4 er modstand på L1

Superflot! Den spiller garanteret fremragende.

jazzman skrev: Superflot! Den spiller garanteret fremragende.

Jo tak, det kan du tro, de lægger sig i den absolutte elite, blandt det bedste jeg har hørt overhovedet.

De er sgu pæne :) Glæder mig til et opdateret billede af baffel.

__________________
Focal - Denon - Onkyo - Uhn Tiss Uhn Tiss Uhn Tiss!
Mit Setup - Opdateret 22/1-2009

Selvom kabinettet er forholdsvis let at lave er det blevet ganske nydeligt.

Skal selv til at lave en standerhøjttaler med samme 18W'er. Har du selv lavet standeren ?


__________________
Ikke alt det der fancy pancy honky tonky.

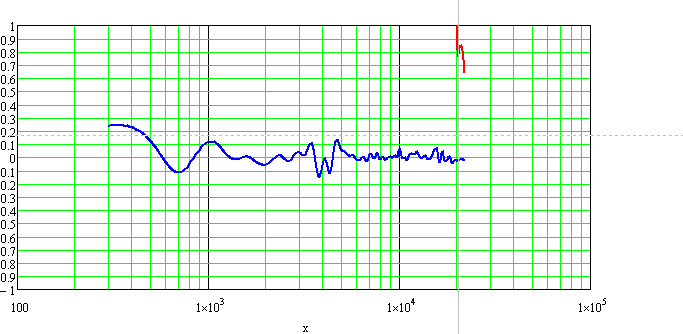

Fik også lige eksporteret målingerne til mathcad, så jeg kunne beregne Goupdelay, frekvens (Hz) ud af x-aksen og tid (ms) ud af y-aksen.

Hvis der er nogle som der ikke ved hvad groupdelay er, har jeg stjålet lidt fra wiki her:

Group delay in the audio field

Group delay has some importance in the audio field and especially in the sound reproduction field. Many components of an audio reproduction chain, notably loudspeakers and multiway loudspeakers crossover networks, introduce group delay in the audio signal. It is therefore important to know the threshold of audibility of group delay with respect to frequency, especially if the audio chain is supposed to provide a high fidelity reproduction. At the time of writing no extensive data is available, and the concept is often treated by "rule of thumb" or based on hunches and received wisdom. The best thresholds of audibility table has been provided by Blauert and Laws:

Frequency	Threshold
500 Hz	3.2 ms
1 kHz	2 ms
2 kHz	1 ms
4 kHz	1.5 ms
8 kHz	2 ms
