jesper olsen skrev: X-ray skrev: jesper olsen skrev: Jeg havde store problemer med brum og måtte desuden erkende at kombi'en med Denon p-uppen blev for ulden for mig. Jesper Hvilken Denon var det nu lige DL-103 Jesper

Jeg måtte også være kreativ med at få mine - indbygget under armboard CineMag'er - skærmet godt af. Men det lykkedes! Du skriver "for ulden" - og jeg syntes kombinationen med DL103 og CineMag er lidt "tæt" i lyden - i.fht. min Ortofon 2M Blue - så mon ikke vores oplevelse har været den samme. Egentlig er jeg tilfreds, men det skal nok tilskrives de andre kvaliteter som DL103 har.

Jeg har bestilt et extra sæt CineMag - så skal der eksperimenteres . DL103 med CineMag er jo en anerkendt kombi  - ude i den store verden. Så hvorfor sidder vi her med vores "uldne og tætte" lyd . Har forøvrigt bestilt CMQEE-3440APC - den uden 600 ohm viklingen - for at se om der skulle være en forskel dér!

Til vintage-træffet sammenlignede vi - "nogle stykker - bl.a. KlausM" - mine 2 pladespillere og dér var det sjovt nok TD124 med DL103/CineMag der blev foretrukket. Skal huske at sige - DL103 kører i en belastning på ca. 200 ohm. Det foretrækker jeg - fremfor 150 ohm .

Sov godt.



__________________
Tandberg TA-300M, TR-200, TR-1000, TR-1040P, TR-1055, TR-2075, TD-165, HifiSystem15 og 17.
Sansui AU999, Marantz 2252B, Luxman R1500, Beolab/master 5000, Tungsram-3F T3535, Dynaco A25X, TD124MKII.

Jeg tror der var mange ting der spillede ind på hvorfor mange undertegnede inklusive synes din td 124 / 103 / cinemag lød bedst.

Selvom den anden thorens er en fin pladespiller har den ikke det helt samme bundtræk som td 124 - derfor mangler den noget drive i bassen og overall lidt dynamik - disse to egenskaber gør at td 124 kan give 103 modspil i forhold til 103erens i nogle øres for anmasende mellemtone ( I love it) - og så synes jeg generelt at moving coils har en mere forførende lyd end moving magnets som tit drukner i toppen og smør fløde på bassen ...
Anyway det var fedt at høre en lille tandberg receiver spiller sådan en stor sal op med massere vellyd og spille glæde (især i 2 ohm)


__________________
for tiden afspiller jeg meget musik - det lyder godt

Troede ellers tråden - var ved at gå i stå

Go' dag

__________________
Tandberg TA-300M, TR-200, TR-1000, TR-1040P, TR-1055, TR-2075, TD-165, HifiSystem15 og 17.
Sansui AU999, Marantz 2252B, Luxman R1500, Beolab/master 5000, Tungsram-3F T3535, Dynaco A25X, TD124MKII.

Ok så er jeg solgt.
Jeg skal igang med en hjemmelavet SUT
Min PU er en Denon DL 103R Så jeg skal vel have samme Cinemag transformere - CMQEE-3440A
Pris pr. stk. $77 på ebay
(37,5 - 100 & 600 ohm)?




__________________
Derfor Økologi

Jeg har fået svar fra David fra Cinemag. Min ordre var der åbenbart gået ged i, så nu vil de indenfor de næste par dage sørge for den kommer afsted.

Og nej - tråden her er skam slet ikke død


__________________

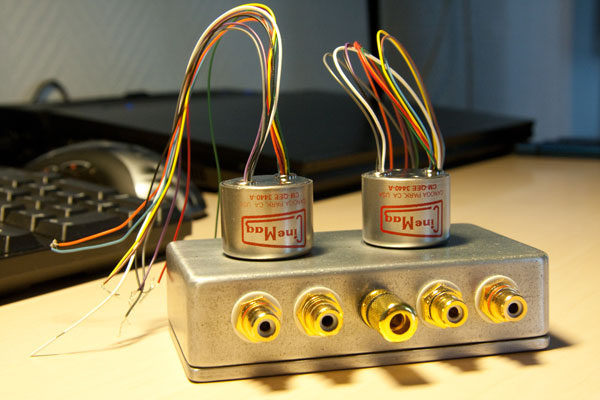

Så kom transformerne endelig med posten






Finér siderne er savet ud og limet - de skal slibes helt fine bagefter

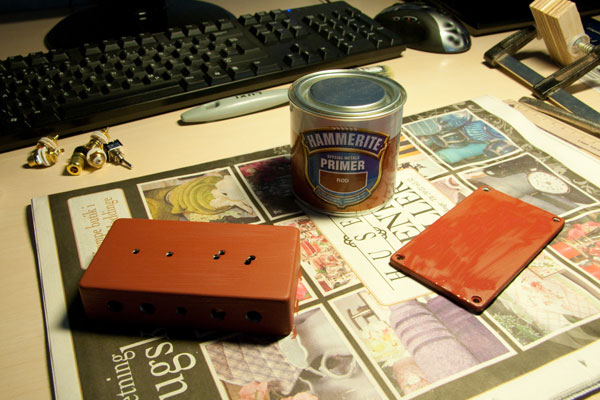

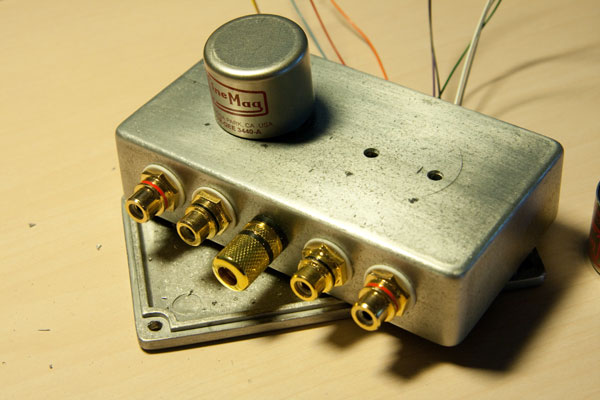

Hehe...kom lige til at bore forkert - ledningerne på den ene transformer sad ikke helt lige. Her er kassen fået Hammerite grundmaling. Skulle efter sigende være det bedste til aluminium.




Så venter jeg bare lige på det tørrer, så det kan slibes helt glat. Derefter får det en gang Hammerite Sandblæst Koksgrå maling som afslutning. Opdatering følger...


__________________

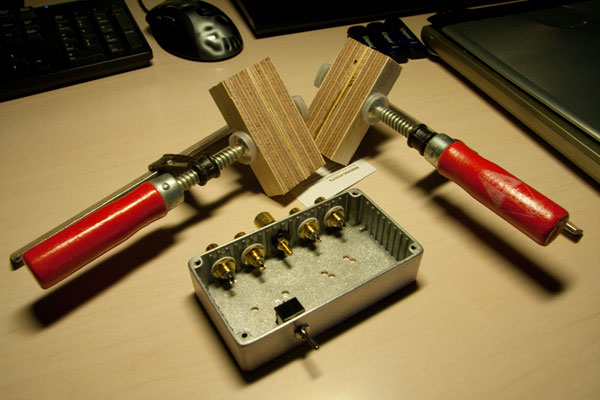

Fedt nok - så kører projektet igen. Det ser rigtig godt ud . Der har sneget sig en switch på, kan jeg se - Er den til impedans tilpasning eller hva' - og hvordan ser dit diagram ud

Mener at have læst et sted, at trafo'erne skal monteres elektrisk isoleret fra hinanden og chassis'et for at undgå stel-sløjfer - Husk det - eller undersøg det nærmere

__________________
Tandberg TA-300M, TR-200, TR-1000, TR-1040P, TR-1055, TR-2075, TD-165, HifiSystem15 og 17.
Sansui AU999, Marantz 2252B, Luxman R1500, Beolab/master 5000, Tungsram-3F T3535, Dynaco A25X, TD124MKII.

Hej Klaus.

Yeps den er til impedans. Diagrammet jeg bruger er denne her

Trafo´erne monterer jeg på chassis´et med silikone, så de ikke få kontakt.

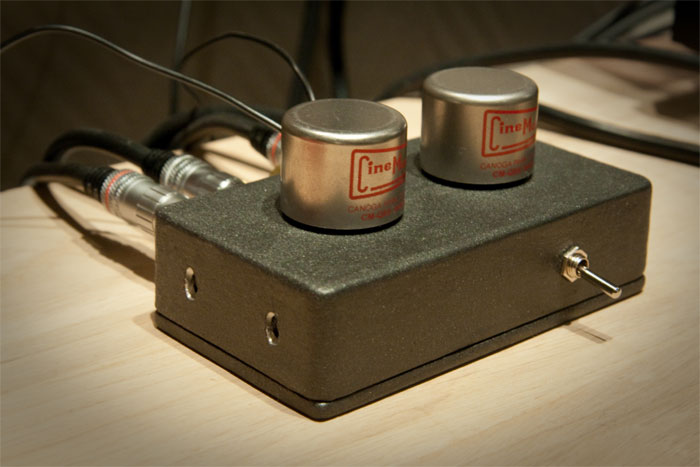

Har fået malet kassen 3 gange nu med den koksgrå farve, og det kommer til at se rigtig godt ud


__________________

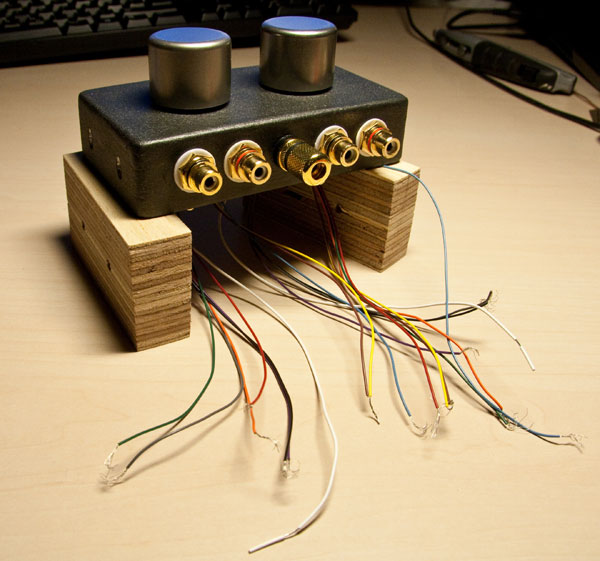

En lille update

• Kassen malet færdig
• RCA monteret
• Cinemags monteret med silicone

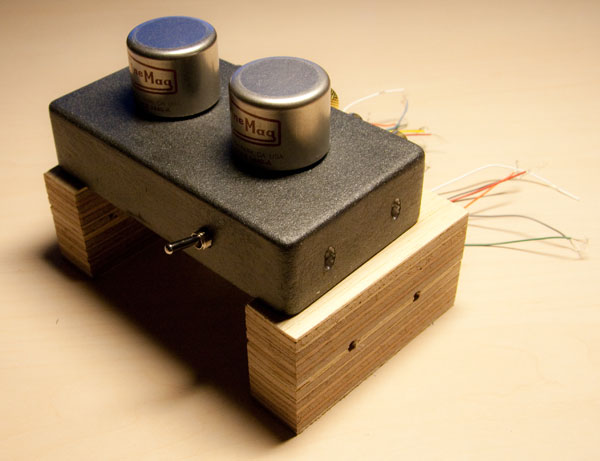

• Træblokkene og siderne på kassen forboret

Nu venter jeg bare på siliconen tørrer, så jeg kan komme i gang med lodningen Satser på at blive færdig indenfor de næste par dage.






__________________

Blev næsten færdig med den i aften alligevel. Mangler bare nogle skruer til træsiderne.

Første test (lav styrke da kæresten sover) gik godt. Der er lidt brum fra pladespilleren så der skal jeg lige ha tjekket lodningerne i morgen.

Når jeg tager pladespilleren fra, og kun har Bellari´en og Cinemag´en tilsluttet, er den næsten lydløs.




__________________

En lille rettelse - der er INGEN brum. Pillede stel på pladespilleren fra, og nu lyder det fantastisk. Glæææder mig til at spille højt i morgen

Billeder af færdigt setup følger i morgen.


__________________

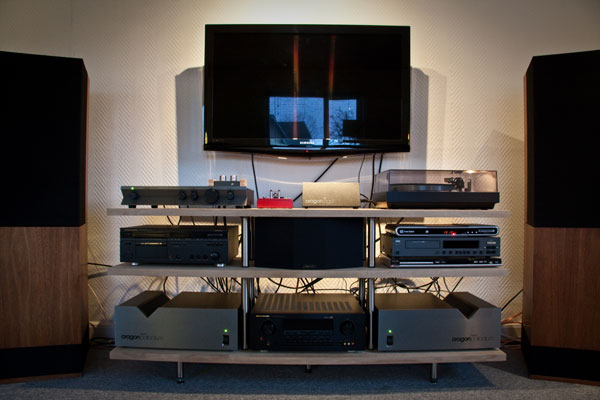

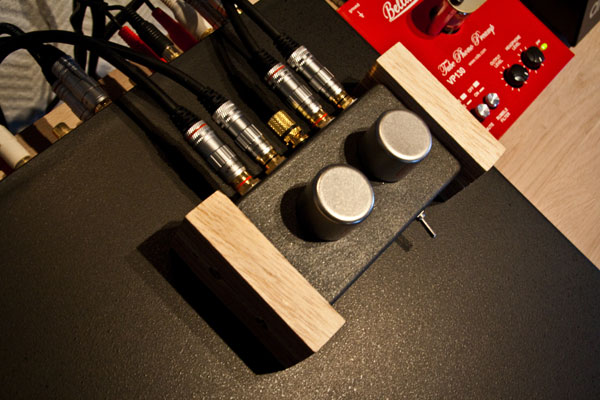

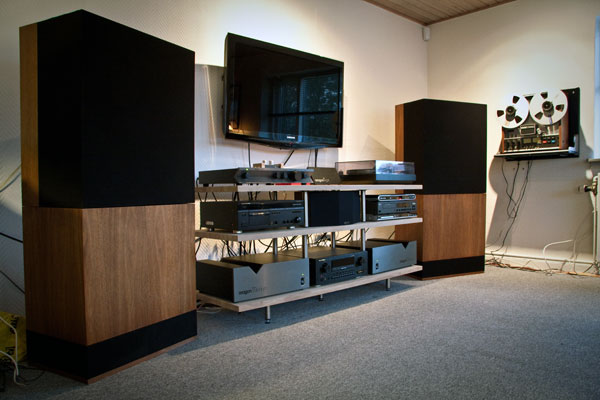

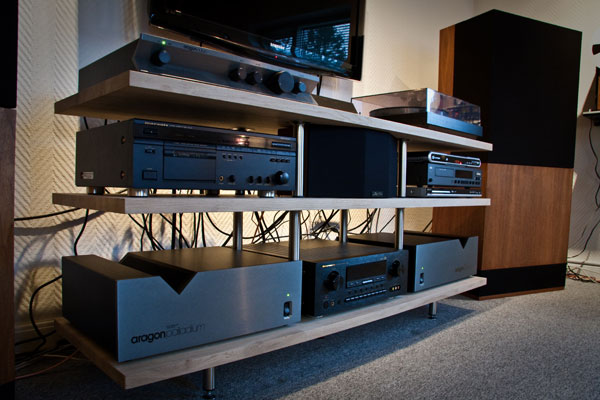

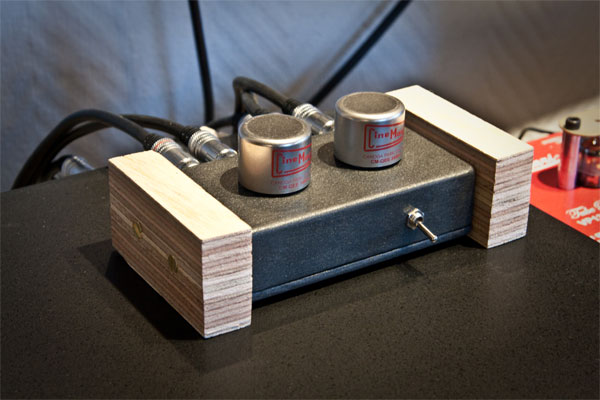

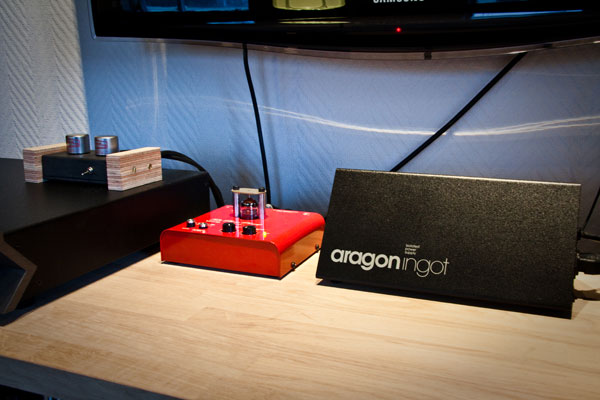

Så kom træ-siderne på, og det hele er testet i dag ved lidt højere niveauer end i aftes  Og det lyder stadig fantastisk. Live LP med Simpel Minds - næsten som at være der. Problemet er nu blot, at jeg finder ud af i hvor dårlig stand nogle af mine plader er...men det er vel et luksusproblem

Kombi´en af Denon DL-103D, Bellari VP-130 og Cinemag trafo´er kan stærkt anbefales!!
















__________________

jamen hvis bare det lyder så godt som det ser ud så kan det ikke være bedre - tillykke med dit færdiggjorte trafo-projekt - jeg fik på sammen måde et "kick" da mine lux-trafoer blev færdige og kom til at spille med min Bellari - fede højtalere du har i øvrigt -

__________________
for tiden afspiller jeg meget musik - det lyder godt

Det ser meget fint ud - syntes jeg - godt gået . Den syner jo ikke af meget dér midt i dit voldsomme setup. Skylder du os ikke et par nærbilleder af SU'en set indefra - Du kalder det jo selv en DIY Guide - eller er det bare mig......

Sov godt.

__________________
Tandberg TA-300M, TR-200, TR-1000, TR-1040P, TR-1055, TR-2075, TD-165, HifiSystem15 og 17.
Sansui AU999, Marantz 2252B, Luxman R1500, Beolab/master 5000, Tungsram-3F T3535, Dynaco A25X, TD124MKII.

r-l-b skrev: jamen hvis bare det lyder så godt som det ser ud så kan det ikke være bedre - tillykke med dit færdiggjorte trafo-projekt - jeg fik på sammen måde et "kick" da mine lux-trafoer blev færdige og kom til at spille med min Bellari - fede højtalere du har i øvrigt -

Tak for det - ja lidt en fornøjelse når det virker. Og ja...uha jeg er glad for mine Snell´er. Skøn lyd og smukt design.

X-ray skrev: Det ser meget fint ud - syntes jeg - godt gået . Den syner jo ikke af meget dér midt i dit voldsomme setup. Skylder du os ikke et par nærbilleder af SU'en set indefra - Du kalder det jo selv en DIY Guide - eller er det bare mig...... Sov godt.

Tak Klaus. Ja det er en bette én. Den drukner helt i alt det andet. Hehe...håbede ikke der var nogen der ville se den indeni. Det er nok de grimmeste lodninger, men jyske fede fingre kombineret med billig loddekolbe og en amatør der betjener den, er resultatet ikke flot Men den virker og det er hovedsagen. Skal nok lige få taget nogle billeder i aften.


__________________

Hej Jesper et al. :)

Tusind tak for et rigtig godt indlæg! Jeg er pt. selv i gang med at lave en Cinemag step-up efter samme opskrift og jeg kunne godt tænke mig at
høre lidt om jeres erfaringer, lydmæssigt, med de forskellige indstillinger for trafo'erne (37,5, 150 og 600 Ohm) ?

Jeg ved at det selvf. også er afhængig af ens resterende setup, og I mit tilfælde skal den kobles til en Denon DL-103R og step-up'en til en Audio
Note OTO PP.

mvh.
Nikolaj

Well, så blev også min Cinemag SUT færdig :)

Mit indtryk er enormt positivt; jeg synes den gør underværker for specielt vokaler og med eks. 'Getz au Go Go' (live optagelse med Stang Getz
og Astrud Gilberto) er også en saxofon utrolig sprød og naturlig i lyden. Detaljeringsgraden er ligeledes helt perfekt.

Jeg har parret den med en DL-103R og har valgt ikke at forsøge at matche dens interne impedans, samt kun benytte hhv. 37.5 og 150 Ohm
taps'ene. Jeg havde ingen problemer med jordingen (hvis man kan sige det på den måde), trafoerne selv rører ikke ved kabinettet.

Min oplevelse af forskellen mellem hhv. de 37.5 og 150 Ohm er klart at der på 37.5 er en skarpere og langt mere 'in your face' lyd, uden at det
dog lyder dårligt. En liveoptagelse med Hendrix' 'Hear My Train A Comin'' var derfor klart bedst på de 37.5 hvorimod jeg følte at de 150 Ohm var
bedst i mine øren for både jazz og klassisk (som eks. Chopin' Op. 28 Preludes og førnævnte Stan Getz).

Både for budget, men også for kvalitet, synes jeg Cinemag 3440A'erne er et rigtig godt køb, der er både varme, musikalitet og detaljeringsgrad i
oplevelsen for dette par øren :)

Et par billeder:
http://gallery.me.com/ncraadk#100068/IMG_1330&bgcolor=black
http://gallery.me.com/ncraadk#100068/IMG_1333&bgcolor=black
http://gallery.me.com/ncraadk#100068/IMG_1328&bgcolor=black

Hej Nikolaj.

Fin beskrivelse af din egen oplevelse med Cinemags´ene Mit problem er bare nu, at jeg er nødt til at købe nye plader - alle unoder høres "desværre" efter opgraderingen


__________________

Jesper L skrev: Hej Nikolaj. Fin beskrivelse af din egen oplevelse med Cinemags´ene Mit problem er bare nu, at jeg er nødt til at købe nye plader - alle unoder høres "desværre" efter opgraderingen

købe en pladevaskemaskine istedet - den kan tage 99% - men selvfølgelig ikke ridser


__________________
for tiden afspiller jeg meget musik - det lyder godt

Haha...det er vist ridserne der er problemet. Resultatet af for mange fester i 80´erne
