Hejsa...

Der har været meget snak her i forumet ang. billige DACs, og da jeg godt kunne bruge en "lege" DAC har jeg bestilt den her:

http://cgi.ebay.com/Mini-SPDIF-OPTICAL-DAC-Board-PCM1793-DIR 9001-OPA2134-/300399934929?cmd=ViewItem&pt=LH_DefaultDom ain_0&hash=item45f13b3dd1

Af sig selv med en alm. PSU spiler den OK men ikke imponerende... Den mangler luft og lidt af det hele.

Så fik jeg lavet lidt om i den, skiftet modstande i analog delen til nogle audiophile som desværre ikke kan købes flere af, ændret lidt i feedback kondensatorerne ved bufferen, puttet et par OPA827 istedet for den der 2134 og (ja.. til dem der har følgt lidt op med mine projekter) lavet en batteridrevet PSU på 12.2v.

Alt det i en lille bitte kasse. Resultatet er meget tilfredsstillende... Den spiler max- faktisk kommer den tæt på (men ikke helt) i niveauet med min moddet benchmark DAC.
Hele projektet har kostet under 2k. så for de penge får man ikke en bedre  DAC.
Nu er det bare med at den skal spiles til, så må jeg se hvad det bliver til....



__________________
moddet marantz sa15
touch m. internt skærm samt panos bat. psu
moddet benchmark dac1
holfi prenb1
holfi nb250
taralabs the one over alt,
KEF reference 201/2

Meget spændende projekt panos, super fedt med folk som dig der kan lave sådanne nogle ting

Tak for de gode ord :)

__________________
moddet marantz sa15
touch m. internt skærm samt panos bat. psu
moddet benchmark dac1
holfi prenb1
holfi nb250
taralabs the one over alt,
KEF reference 201/2

Er der forresten nogen der har prøvet AD797B OPAs? Jeg læser i et par steder at der er en del folk der synes at de spiler bedre end OPA627 hvilket er meget overaskende for mig...

Anyway... hvis nogen har prøvet dem skriv lige til..:)

__________________
moddet marantz sa15
touch m. internt skærm samt panos bat. psu
moddet benchmark dac1
holfi prenb1
holfi nb250
taralabs the one over alt,
KEF reference 201/2

Så lidt flere kommentarer.

Efter en kortsluttet tantal på 3.3V PSUen, er dac'en ved at blive spilet til. Med tantalen kortsluttet fik den en personligheds flip og den troede at den er (var) politi horn....weeeeewww weeeewww....

Nå... Jeg fandt ud at lige i den konfiguration virker OPA827 en smule blødere end opa627 så jeg bruger lille bror til 627, den nye og billigere OPA827 * 2.

DACen spiler rigtig godt, måske vil jeg på et tidspunkt prøve med en ekstra clock i den, men så kommer prisen op i et niveau hvor man kan sige at den bliver til en seriøs DAC.... vi må se.

__________________
moddet marantz sa15
touch m. internt skærm samt panos bat. psu
moddet benchmark dac1
holfi prenb1
holfi nb250
taralabs the one over alt,
KEF reference 201/2

Nååårh hvor er den nuttet

Meget fine specs for meget få penge, markedet skal nok snart rette ind prismæssigt. DAC's koster jo ikke en bjælde at fremstille efterhånden som vi bruger dem i stort set alt...

Dog ville jeg nok beholde benchmark'en...

Tak for info, den er lagt i favoritlinks.

Hehe.. der skal nok komme billeder...:)

Ja.. jeg beholder også benchmarken.... det er jo min reference, og har brugt en formue på at modde den så.....:)

Se eventuelt her... der mangler en smule men det er tæt på...:)

http://www.hifi4all.dk/forum/forum_posts.asp?TID=64233&K W=panos



__________________
moddet marantz sa15
touch m. internt skærm samt panos bat. psu
moddet benchmark dac1
holfi prenb1
holfi nb250
taralabs the one over alt,
KEF reference 201/2

panos skrev: Er der forresten nogen der har prøvet AD797B OPAs? Jeg læser i et par steder at der er en del folk der synes at de spiler bedre end OPA627 hvilket er meget overaskende for mig... Anyway... hvis nogen har prøvet dem skriv lige til..:)

Nu er jeg generelt ikke specielt glad for opamps. Men de er jo ikke helt til at undgå, og når det endelig skal være så er AD797 faktisk en af mine favoritter.

AD797 virker lidt mere naturlig og "flydende" som de fleste andre. Jeg personlig kan ikke lide opa 627 pga. af dens tendens til at virke steril. Men det er selvfølgelig personlig smag og behag.

Du skal dog være opmærksom på at AD797 ikke er ubetinget stabil. Der skal være rigtig godt styr på alt omkring den. Ellers går den i selvsving. Jeg har f.eks. prøvet at bruge den i en af de små single til dual adaptere. Da kom den til at lyde som "knust glas". Meget ubehageligt at lytte til

Men i de rigtige omgivelser kan den faktisk bruges helt ned til "unity gain". Med rigtig godt resultat.



mvh.



lyder interessant, tak for svaret.. jeg har bestilt to, så lad os se... jeg bestilte B grade selvom de koster en del mere... der skal leges...:)



__________________
moddet marantz sa15
touch m. internt skærm samt panos bat. psu
moddet benchmark dac1
holfi prenb1
holfi nb250
taralabs the one over alt,
KEF reference 201/2

Super fed lille Dac du har fået lavet dig... og så til de små penge :-)

Hvis den ikke bliver banket totalt af din BM så er den sgu et røverkøb.

Men din CD afspillers lyd er nu stadig min nye reference på hvor godt cd'er kan lyde... der kunne din BM'en jo heller ikke helt være med.

Det er en smule anfair. Cd afspilleren spiler fantastisk men det gør benchmarken også... Dog kan man ikke direkte samligne SA cd ere med cd rips
på squeezebox:)

__________________
moddet marantz sa15
touch m. internt skærm samt panos bat. psu
moddet benchmark dac1
holfi prenb1
holfi nb250
taralabs the one over alt,
KEF reference 201/2

Lækker DAC.

Dog vil jeg sige at bruger man den i standard version, så bør man vide at OPA2134 opampen tydeligvis er fake (kan ses med det blotte øje - trykket er ikke med fed skrift i BB logoet og det der hul ved ben 1 findes ikke på den rigtige OPA2134), og de omtalte nichicon og Wima kondensatorerne er med stor sandsynlighed også fake. (trykket på de røde Wimaer ser mistænkeligt ud, og farven på de grønne ser også lidt mærkelig ud).

Der har været flere tråde inde på www.diyaudio.com hvor der vises de sygeste eksempler på forfalskninger af forskellige high-end audio komponenter, det mest udbredte er selvfølgelig opamps (som måske er en crappy JRC4558 indeni), effekt- og drivertransistorer fra Toshiba og Motorola, J-fets og Mosfet fra Toshiba, men også elektrolyt-kondensatorer osv. Alle kopierne er - selvfølgelig - fra Kina, og sælges til "for-godt-til-at-være-sandt"-priser.

Hvis den lyder fint er dette selvfølgelig hamrende ligegyldigt, og hvis man som dig modificerer med anden opamp og andre film kondensatorer så er det selvfølgelig endnu mere ligegyldigt, men man bør jo vide hvad man køber, og ikke stole blindt på featurelisten.

...det eneste der nager mig er, om DAC chips'ne også skulle være fake!!!!????!!! Selv om det lyder vildt så er det ikke umuligt, men det kræver lidt mere undersøgelse. Under alle omstændigheder kan det være nogle 2. sorterings enheder fra BurrBrown(Texas Instruments), fra yderkanten af silicium-waferen som måske ikke overholder specs'ne særligt godt.

Husk iøvrigt at når I sætter en hurtigere opamp i et hvilket som helst kredsløb, at gøre det rigtigt. En kompensationskondensator er ofte nødvendigt for at undgå HF oscillering der netop lyder som kunst glas.

Se figur 8 på side 11 her i databladet for OPA627:
http://focus.ti.com/lit/ds/symlink/opa627.pdf

...og sammenlign her med diagrammet for DAC-kittet:
http://www.pic16.com/soft/PCM1793DAC_sch.pdf
Der er faktisk en 10nF hvor den skal være, men det er der ikke altid.

Det samme gælder selvfølgelig for AD797 og andre - tjek databladet!!!!
Og mål evt. med et oscilloscop for at se om der er HF selvsving.

Måske er det noget ved snakken ang. Forfalskning af komponenter... Jeg har dog lige kigget på den opa den kom med og den ser ok ud... Jeg har
på et tidspunkt købt et par opa627 fra Hongkong tilbillige penge men jeg er næsten overbevist om det er ikke hvad jeg fik...

__________________
moddet marantz sa15
touch m. internt skærm samt panos bat. psu
moddet benchmark dac1
holfi prenb1
holfi nb250
taralabs the one over alt,
KEF reference 201/2

http://transfal.tripod.com/indexold.html
http://sound.westhost.com/fake/counterfeit-p2.htm
http://www.diyaudio.com/forums/solid-state/115281-counterfei t-transistors.html

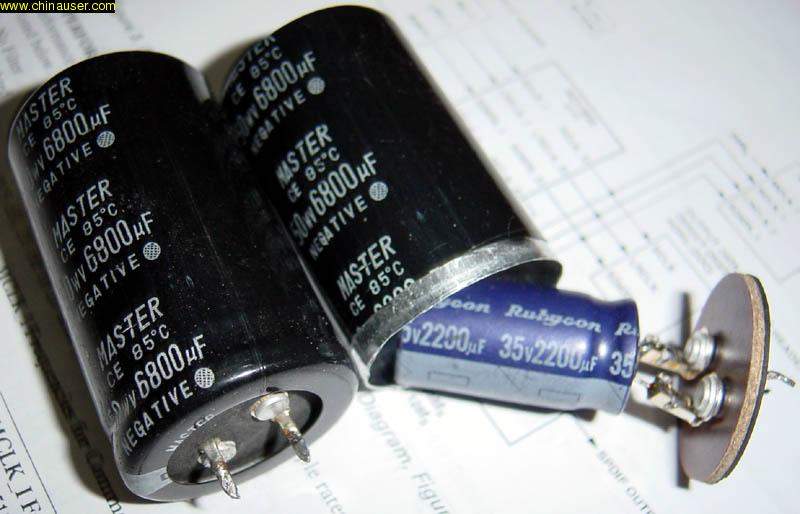

http://www.diyaudio.com/forums/attachments/parts/27047d10840 91465-fake-elna-capacitors-20036723511947608.jpg



...hmm jeg prøvede at copy-paste et billede af et par fake elektrolytter ind, men nu 'hænger' billedet bare i toppen af tråden. Jeg ved ikke om det kun er på min skærm men det er lidt skægt hehe.

Panos - jeg er ked af at hijacke din tråd, men jeg synes det er et vigtigt emne. Håber at du er glad for din DAC.

Nej da.. jeg er også selv meget interesseret i alt det skrevet... For en sikkerhedsskyld skifter jeg alle Wimaerne ud. Det med DAC'en tror jeg ikke på, det er meget kompliceret at lave en dac clone og TI vil ikke risikere at sende 2. sorterings DACs ud og miste navn på den. Men ja... de billige komponenter skal man holde sig fra....:)

Ang. afkoblingen af OPAerne, ja. Det skal absolut gøres ellers er det intet at hente....:)



__________________
moddet marantz sa15
touch m. internt skærm samt panos bat. psu
moddet benchmark dac1
holfi prenb1
holfi nb250
taralabs the one over alt,
KEF reference 201/2

Hmmm... så mange 100nf har jeg ikke liggende.. der skal købes ind...:) men men... de Wima jeg har som er købt hos RS har en anden farve, mere rød en dem der sider på og sort skrift istedet for grå... om dem der sider på er fake ved jeg ikke men ens er de ikke... Jeg har taget dem som bruges til OPA afkobling af og erstatte dem med Vishay MKP

Dem her:

http://dk.rs-online.com/web/search/searchBrowseAction.html?m ethod=getProduct&R=1666487

Jeg har i forvejen skiftet den der sidder ved den coax indgang med en MKP Wima og det har givet en smule.



__________________
moddet marantz sa15
touch m. internt skærm samt panos bat. psu
moddet benchmark dac1
holfi prenb1
holfi nb250
taralabs the one over alt,
KEF reference 201/2

Super.
Når nu du skal bestille nye komponeneter, og når der også kan være tvivl om elektrolytternes kvalitetet, så bør du skifte alle dem til Panasonic FM. De har super lav ESR og har generelt bedre spec end mange 'audio' brandede kondensatorer.

...man kan sige at generelt er de passive komponenter jo ikke helt lige så kritiske som de aktive, og hvor slem kan en 'fake' film kondensator i vireligheden være.

Men for det første så er det jo noget fup at de skriver et anekendt mærke på, og så det i virkeligheden er en billig kina-komponent,
for det andet så kan du se på de der fake elektrolytter at de også svindler med værdierne.

Og for det tredie - når man nu er selvbygger og det skal være lidt lækkert, så vil man jo gerne have de rigtige komponenter på.

....anyway - keep up the good work.
