| Forfatter |
|
Thomas Sillesen Branchemedlem

Nerds.dk
Bruger siden: 29 April 2003 Lokalitet: Jylland
Status: Offline Indlæg: 1596
|
| Sendt: 29 December 2011 kl. 18:20 | IP-adresse registreret
|
|
|
__________________ Med Venlig Hilsen
Thomas Sillesen
|
| Til top |
|
| |
highenden Udelukket fra forum


Bruger siden: 20 November 2011 Lokalitet: Sydsjælland
Status: Offline Indlæg: 598
|
| Sendt: 29 December 2011 kl. 18:31 | IP-adresse registreret
|
|
|
Thomas Sillesen
Dvs lade det sidde som på tegningen over, men trække et kabel fra grøn til blå ?
Midtpunktet/stel skal vel stadig hentes mellem + på den ene ensretter og minus på den anden (som på tegningen) ?
__________________ Basti@live.dk
|
| Til top |
|
| |
Thomas Sillesen Branchemedlem

Nerds.dk
Bruger siden: 29 April 2003 Lokalitet: Jylland
Status: Offline Indlæg: 1596
|
| Sendt: 29 December 2011 kl. 18:56 | IP-adresse registreret
|
|
|
Nej, det er mig der roder lidt rundt i det. Problemet må være hvordan du har lavet stel generelt. Har du et par billeder du kan smide op, så man kan se indmaden ? Som jeg ser det, må brumsløfren opstå, fordi dit samlede stel for karakter af en cirkel, hvor det kun er fælles på forforstærkerens stel (ved RCA) og på centrum i strømforsyningen. Har du iøvrigt også et diagram over forstærken man må se ?
__________________ Med Venlig Hilsen
Thomas Sillesen
|
| Til top |
|
| |
heltedellen Lukket konto

Tak for indsatsen, Nicolai!
Bruger siden: 07 Januar 2005 Lokalitet: Nordjylland
Status: Offline Indlæg: 859
|
| Sendt: 29 December 2011 kl. 18:59 | IP-adresse registreret
|
|
|
forbind de 2 ledninger som er 0 volt fra trafoerne sammen både før og efter ensretter ...som du kører det nu ser dine lytter ikke direkte 0 punktet andet end det der vil trænge elektrisk gennem lytterne ...
|
| Til top |
|
| |
nesdam Forum Bruger

Bruger siden: 11 Juni 2005 Lokalitet: Odense
Status: Offline Indlæg: 869
|
| Sendt: 29 December 2011 kl. 19:13 | IP-adresse registreret
|
|
|
highenden skrev:
Thomas Sillesen skrev:
ok, men stel på strømforsyningen, har direkte kontakt til kabinettet ? (som igen har direkte kontakt til stel på signalkablerne?) |
|
|
Nope, men har prøvet at trække en leder fra stel signal (og begge) til strømforsygningens midtpunkt - uden positivt resultat |
|
|
Hvis dit svar skal læses således at du ikke har forbundet kabinettet med stelpunktet på strømforsyningen så er det en mulig kilde til dit brum.
|
| Til top |
|
| |
highenden Udelukket fra forum


Bruger siden: 20 November 2011 Lokalitet: Sydsjælland
Status: Offline Indlæg: 598
|
| Sendt: 29 December 2011 kl. 19:15 | IP-adresse registreret
|
|
|
heltedellen skrev:
forbind de 2 ledninger som er 0 volt fra trafoerne sammen både før og efter ensretter ...som du kører det
nu ser dine lytter ikke direkte 0 punktet andet end det der vil trænge elektrisk gennem lytterne ...
|
|
|
Øhm, gider du ikke lige som sidst at læse indlæggene ordentligt inden du skriver __________________ Basti@live.dk
|
| Til top |
|
| |
highenden Udelukket fra forum


Bruger siden: 20 November 2011 Lokalitet: Sydsjælland
Status: Offline Indlæg: 598
|
| Sendt: 29 December 2011 kl. 19:19 | IP-adresse registreret
|
|
|
Thomas Sillesen skrev:
Nej, det er mig der roder lidt rundt i det. Problemet må være hvordan du har lavet stel generelt. Har
du et par billeder du kan smide op, så man kan se indmaden ? Som jeg ser det, må brumsløfren opstå, fordi dit samlede stel for
karakter af en cirkel, hvor det kun er fælles på forforstærkerens stel (ved RCA) og på centrum i strømforsyningen. Har du
iøvrigt også et diagram over forstærken man må se ? |
|
|
Har desværre ikke billeder lige PT
Ja den er ikke nem denne her for brummet er sikkert et stelproblem, men hvis signallederen ikke tilsluttes (kun stel), så er det
meget meget lidt brum der kommer.
Et monotrin af gangen spiller ganske støj/brumfrit, men så snart signallederen får kontakt fra hvilken som helst pre amp,
elektronisk filter eller andet, så er brummet der. __________________ Basti@live.dk
|
| Til top |
|
| |
highenden Udelukket fra forum


Bruger siden: 20 November 2011 Lokalitet: Sydsjælland
Status: Offline Indlæg: 598
|
| Sendt: 29 December 2011 kl. 19:20 | IP-adresse registreret
|
|
|
nesdam skrev:
highenden skrev:
Thomas Sillesen skrev:
ok, men stel på strømforsyningen, har direkte kontakt til
kabinettet ? (som igen har direkte kontakt til stel på signalkablerne?) |
|
|
Nope, men har prøvet at trække en leder fra stel
signal (og begge) til strømforsygningens midtpunkt - uden positivt resultat |
|
|
Hvis dit svar skal læses således at du ikke har forbundet kabinettet med stelpunktet på strømforsyningen så er det en mulig
kilde til dit brum. |
|
|
Jo men problemet er at det er et ikke ledende kabinet __________________ Basti@live.dk
|
| Til top |
|
| |
heltedellen Lukket konto

Tak for indsatsen, Nicolai!
Bruger siden: 07 Januar 2005 Lokalitet: Nordjylland
Status: Offline Indlæg: 859
|
| Sendt: 29 December 2011 kl. 19:32 | IP-adresse registreret
|
|
|
high end din træls smart røv ...kig venligst på hans diagrammer ....ser du det er dem jeg kommenterer ud fra og disse har ikke noget nulpunkt fra primærsiden
|
| Til top |
|
| |
highenden Udelukket fra forum


Bruger siden: 20 November 2011 Lokalitet: Sydsjælland
Status: Offline Indlæg: 598
|
| Sendt: 29 December 2011 kl. 19:36 | IP-adresse registreret
|
|
|
heltedellen skrev:
high end din træls smart røv ...kig venligst på hans diagrammer ....ser du det er dem jeg kommenterer
ud fra og disse har ikke noget nulpunkt fra primærsiden
|
|
|
Vis mig venligst hvilke og kig på mine billeder på alle siderne.
Eller endnu bedre - lav en tegning __________________ Basti@live.dk
|
| Til top |
|
| |
endukender Udelukket fra forum

Heltny/skruerselv?
Bruger siden: 18 December 2010 Lokalitet: Østjylland
Status: Offline Indlæg: 125
|
| Sendt: 29 December 2011 kl. 19:43 | IP-adresse registreret
|
|
|
Som flere vist har antydet, er problemet at din stel-forbindelse ikke er lavet korrekt. Det kan være svært at gøre ordentligt,
når du skal have 2 effektforstærker-kanaler til at køre på samme trafo. Selv den mindste fejl, resulterer i brum i en eller
anden grad.
Når du kun har en trafo, vil stel på begge kanalers power være direkte forbundet, gennem en ledning, printbane osv.
Samtidig er stel på indgangen forbundet gennem signalkablerne og så tilbage til forforstærkeren.
Mit bedste råd er derfor, at du bruger 2 trafo'er, så hver kanal får sin egen trafo. Så er du helt fri for stelsløjfer.

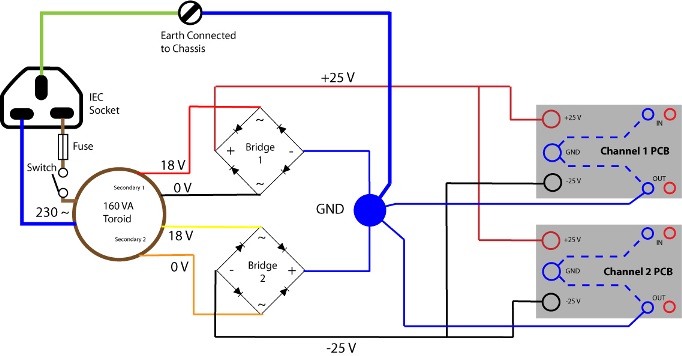

Og så ville jeg bruge 2 ensretterbroer pr kanal som på nedenstående billede (Men som sagt kun en forstærkerkanal tilkoblet
hver af disse):
Det burde virker uden problemer, og så får du rent faktisk ægte dual-mono.
Jeg kan ikke lige huske, om du har fortalt hvilken forstærkermoduler du bruge. Måske det kan hjælpe til en mere detaljeret
fejlfinding.
|
| Til top |
|
| |
heltedellen Lukket konto

Tak for indsatsen, Nicolai!
Bruger siden: 07 Januar 2005 Lokalitet: Nordjylland
Status: Offline Indlæg: 859
|
| Sendt: 29 December 2011 kl. 19:45 | IP-adresse registreret
|
|
|
han kobler +x volt-0 -xvolt på en side og identisk på anden siden ...men han kobler o volt sammen fra de 2 seperate forsyninger dvs 2 +- forsyninger der hver især vil fungere modsat hindanden men nulpunkter på disse koblet sammen ...skal han koble det sådan sammen må 0 fra hørje side og nul fra venstre side IKKE ha kontakt da de 2 0 punkter ikke er nul i forhold til hinanden ..+0- og +0- ... 0og nej jeg kan ikke tegne men læse et diagram kan jeg og du bør måske starte forfra med ohms lov før du gir folk råd i den retning
|
| Til top |
|
| |
highenden Udelukket fra forum


Bruger siden: 20 November 2011 Lokalitet: Sydsjælland
Status: Offline Indlæg: 598
|
| Sendt: 29 December 2011 kl. 19:46 | IP-adresse registreret
|
|
|
heltedellen skrev:
forbind de 2 ledninger som er 0 volt fra trafoerne sammen både før og efter ensretter ...som du kører det
nu ser dine lytter ikke direkte 0 punktet andet end det der vil trænge elektrisk gennem lytterne ...
|
|
|
Hvordan vil du gøre det, uden det springer i luften ? __________________ Basti@live.dk
|
| Til top |
|
| |
highenden Udelukket fra forum


Bruger siden: 20 November 2011 Lokalitet: Sydsjælland
Status: Offline Indlæg: 598
|
| Sendt: 29 December 2011 kl. 19:47 | IP-adresse registreret
|
|
|
endukender skrev:
Som flere vist har antydet, er problemet at din stel-forbindelse ikke er lavet korrekt. Det kan være
svært at gøre ordentligt,
når du skal have 2 effektforstærker-kanaler til at køre på samme trafo. Selv den mindste fejl, resulterer i brum i en eller
anden grad.
Når du kun har en trafo, vil stel på begge kanalers power være direkte forbundet, gennem en ledning, printbane osv.
Samtidig er stel på indgangen forbundet gennem signalkablerne og så tilbage til forforstærkeren.
Mit bedste råd er derfor, at du bruger 2 trafo'er, så hver kanal får sin egen trafo. Så er du helt fri for stelsløjfer.
Og så ville jeg bruge 2 ensretterbroer pr kanal som på nedenstående billede (Men som sagt kun en forstærkerkanal tilkoblet
hver af disse):
Det burde virker uden problemer, og så får du rent faktisk ægte dual-mono.
Jeg kan ikke lige huske, om du har fortalt hvilken forstærkermoduler du bruge. Måske det kan hjælpe til en mere detaljeret
fejlfinding. |
|
|
Jeps, det ender op med 1 trafo og 2 ensretterbroer pr trin, har jeg bestemt mig for nu __________________ Basti@live.dk
|
| Til top |
|
| |
heltedellen Lukket konto

Tak for indsatsen, Nicolai!
Bruger siden: 07 Januar 2005 Lokalitet: Nordjylland
Status: Offline Indlæg: 859
|
| Sendt: 29 December 2011 kl. 19:48 | IP-adresse registreret
|
|
|
sammenlign med batterier ...han har fire ..1-2-3-4 ....men han samler 0 punktet mellem 1 og 2 sammen med punktet mellem 3-4 ...enten skal det helt laves om og forbindes med 0 mellem 2-3 eller også skal han bruge 2 trafoer
|
| Til top |
|
| |
heltedellen Lukket konto

Tak for indsatsen, Nicolai!
Bruger siden: 07 Januar 2005 Lokalitet: Nordjylland
Status: Offline Indlæg: 859
|
| Sendt: 29 December 2011 kl. 19:50 | IP-adresse registreret
|
|
|
sidste tegning er dog korrekt hvis man ser bort fra den manglende stel (0) forbindelse til trafoens 0 punkt
|
| Til top |
|
| |
highenden Udelukket fra forum


Bruger siden: 20 November 2011 Lokalitet: Sydsjælland
Status: Offline Indlæg: 598
|
| Sendt: 29 December 2011 kl. 19:52 | IP-adresse registreret
|
|
|
heltedellen skrev:
sammenlign med batterier ...han har fire ..1-2-3-4 ....men han samler 0 punktet mellem 1 og 2 sammen
med punktet mellem 3-4 ...enten skal det helt laves om og forbindes med 0 mellem 2-3 eller også skal han bruge 2 trafoer
|
|
|
Det kan da ikke lade sig gøre når jeg skal have den spænding som begge viklinger giver i serie til begge trin
__________________ Basti@live.dk
|
| Til top |
|
| |
highenden Udelukket fra forum


Bruger siden: 20 November 2011 Lokalitet: Sydsjælland
Status: Offline Indlæg: 598
|
| Sendt: 29 December 2011 kl. 19:55 | IP-adresse registreret
|
|
|
heltedellen skrev:
sidste tegning er dog korrekt hvis man ser bort fra den manglende stel (0) forbindelse til trafoens 0 punkt
|
|
|
Hvordan vil du lave den stel til trafoen ?
__________________ Basti@live.dk
|
| Til top |
|
| |
heltedellen Lukket konto

Tak for indsatsen, Nicolai!
Bruger siden: 07 Januar 2005 Lokalitet: Nordjylland
Status: Offline Indlæg: 859
|
| Sendt: 29 December 2011 kl. 19:55 | IP-adresse registreret
|
|
|
første tegning viste 4 spændinger dvs ikke 4 alligevel da han kortsluttede punkt 2 og 4 hvis du deler op i 1-2-3-4-5 ...3 skulle ha været nul ...men han havde forbundet 2 og 4 hvilket jo kortslutter den spænding der måtte gå mellem 2-3 samt 3-4
|
| Til top |
|
| |
heltedellen Lukket konto

Tak for indsatsen, Nicolai!
Bruger siden: 07 Januar 2005 Lokalitet: Nordjylland
Status: Offline Indlæg: 859
|
| Sendt: 29 December 2011 kl. 19:58 | IP-adresse registreret
|
|
|
du ved godt at en trafo med 4 ledninger ud kan fungere som en med 3 ud ikk ??? ...gæt så hvilke ledninger der skal mødes
|
