Jeps, det er en trykmikrofon, det er faktisk bare en 6mm electret i en lidt finere udgave end de almindelige billige. Sådan en lille bandit her:

http://europe.beyerdynamic.com/shop/mce-5.html

Omkring det med højpasfilter-effekten: Hvis man forestiller sig et lukket kabinet med en membran der svinger lige meget ved alle frekvenser. Så vil den i fri luft falde med 6dB/okt (eller er det 12?) ved faldende frekvens. Men i et lukket rum (betydelig mindre end bølgelængden) vil den være lineær ned til DC. Inde i kabinettet vil den også være lineær, egentlig svarer rummet og kabinettet bare til ét rum der er delt i to med en baffel, hvor enheden sidder.

Er jeg ude i hampen her, eller lyder det rimeligt?

__________________
Ulrik Smed

Her er et lille forsøg jeg lige lavede:

http://www.drivehq.com/file/df.aspx/publish/UlrikSmed/Public Folder/tannoy.JPG

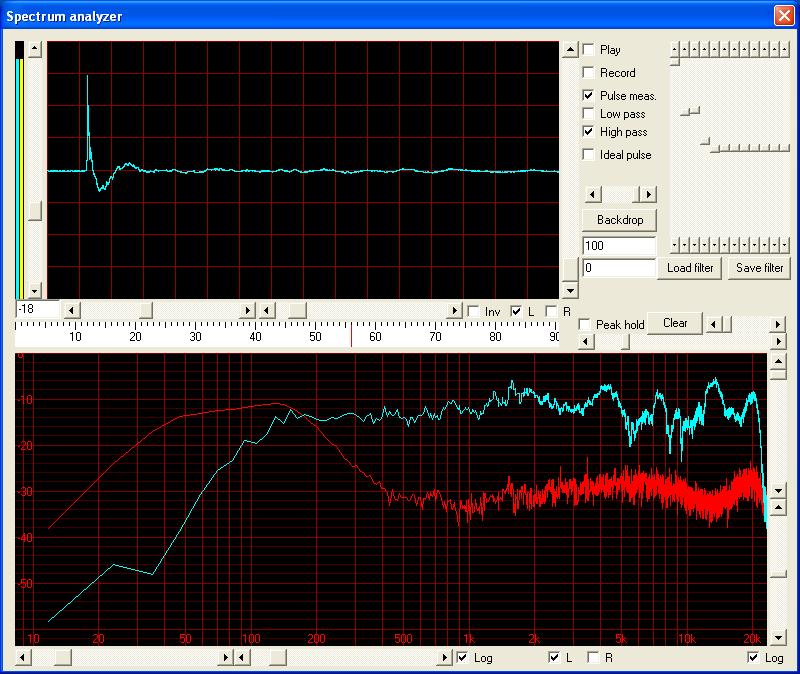

Det er en måling på et lille basreflex system, rød kurve inde i kabinettet, blå kurve nærfelt udenfor kabinettet.

Hvis man 'tilter' den røde kurve med et højpasfilter på ca. 12-15dB/okt, så rammer den rimelig godt den blå kurve i området 60-300Hz.

__________________
Ulrik Smed

Lydtrykket fra en højttaler er pproportional med menbranhatigheden. Hvis du holder udsvinget konstant vil
hastigheden stige med stigende frekvens og dermed også lydtrykket.

Ja, det giver god mening... tror jeg nok...

Men det burde så give 6dB/okt. i fri luft. For en lukket kasse er det jo 12dB i praksis, og under systemresonansen er membranudsvinget vel konstant ('fjederen' er dominerende over vægten). Er det mon membranhastigheden i anden der giver lydtrykket, i stedet for?

__________________
Ulrik Smed

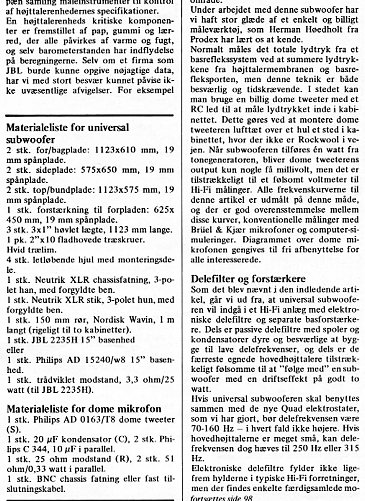

 Jeg fandt artiklen fra HighFidelity. Nej det hastigheden, men da amplituden falder med stigende frekvens med en konstant indganspænding holdes lydtrykket konstant.

Ahh, spændende! Takker!

De har 6dB højpasfilter på måle-diskanten, ved omkring 300Hz, kan jeg se. Gad vide om diskanten også selv giver højpasfiltrering, det gjorde min faktisk da jeg prøvede. I så fald ender vi tæt på 12dB højpasfiltrering. Og det passer godt med mit forsøg med det lille basreflex system. Jeg må vist lige have tilføjet nogle flere filtre i min spektrumanalyser.

Omkring det med faldende amplitude ved stigende frekvens, det gælder vel ikke når vi er under systemresonansen i en lukket kasse? Det er jo vægten der er årsag til dette fald, og under resonansen er det fjederen der 'bestemmer'. Her vil amplituden være konstant, og lydtrykket falder med 12dB/okt ved faldende frekvens.

__________________
Ulrik Smed

Korrekt, under resonansfrekvensen er amplituden konstant og lydtrykket falder derfor med faldende frekvens.

Så fik jeg lavet en håndfuld filtre på analyseren.

Så her er en ny måling på den lille basreflex, blå kurve inde i kassen med 18dB højpas, og rød kurve uden for kassen med 6dB højpas. (De 6dB er fordi step signalet siger mest i bassen, det falder 6dB/okt opefter). Forskellen (mellem 6 og 18) på 12dB stejlhed ser ud til at få kurverne til at falde pænt sammen i hele det område hvor kassen virker.

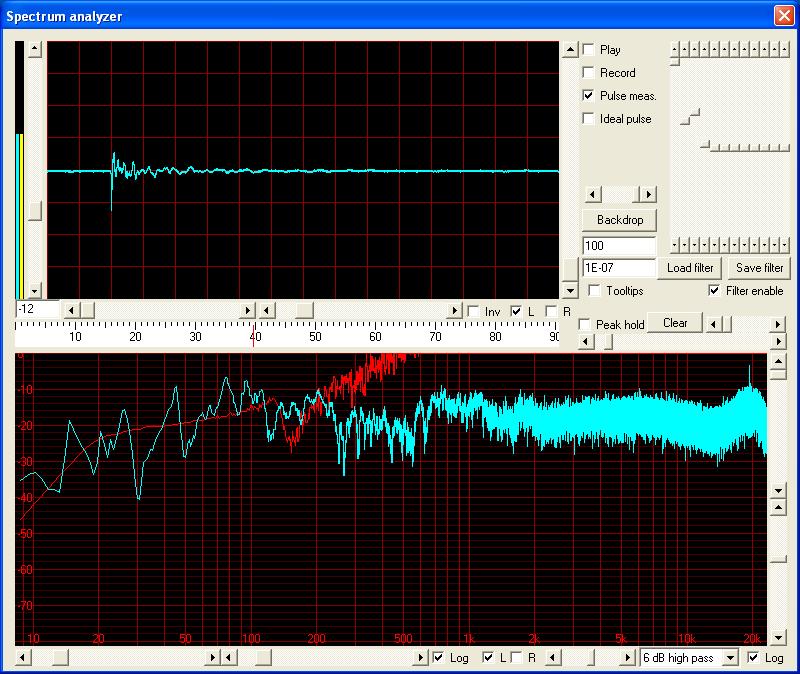

Så jeg prøvede på det store system også. Her er sammenfaldet ikke så tydeligt pga. rumresonanser, men det er ikke helt ved siden af. Det her er uden equalizer.

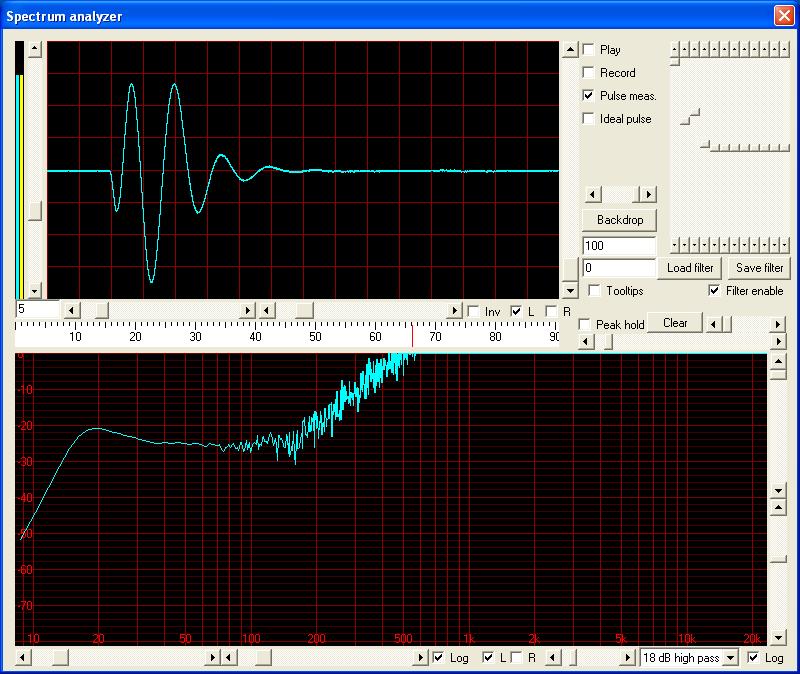

Og så, med equalizer, inde i kassen... det skulle gerne ha' været lineært ned til 18-19 stykker, men siger 5dB for meget ved 20. Har vist givet den lidt for meget gas i EQ'en...

Jeg skal ha' prøvet i nogle lukkede kasser også, engang. Det burde virke.



__________________
Ulrik Smed

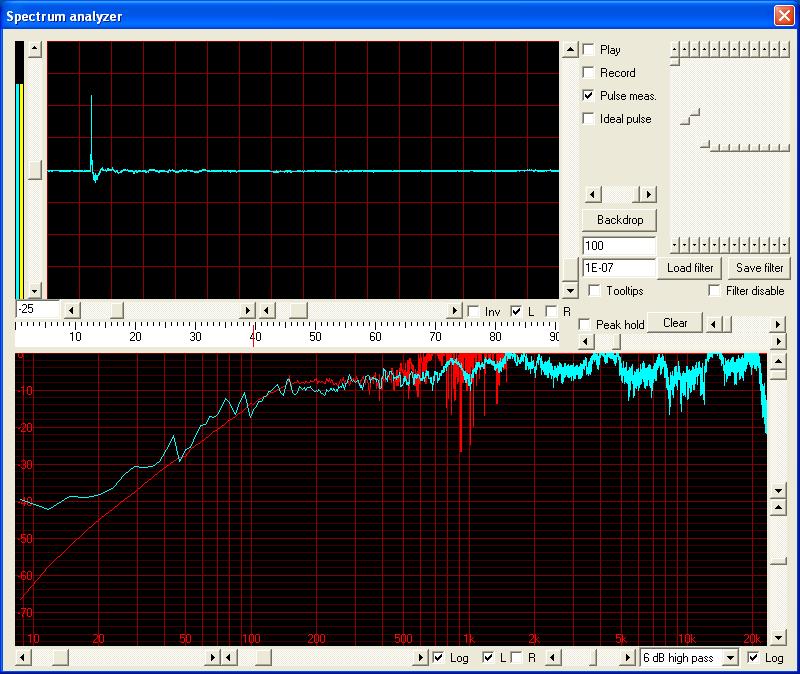

Så fik jeg prøvet på den lille basreflex med tilstoppede porte, det ser ud til at virke ganske udmærket med lukkede kabinetter også.

__________________
Ulrik Smed
