Flames skrev: Hvor store er de i cm mål?.. men eller Kanon Flotte Højtaler.. Bliv ved sådan, for det kan da kun blive en GODT resultat når du laver noget Keep the good work

Højde 100cm (uden fod)
Brede 22cm
dybde 42cm.

Næste projekt er center højttaleren, som jeg næsten er færdig med.

Den indeholder en XT25 diskant, og en Peerless HDS134 mellemtone/bas i basreflex.

Da kabinettet jo ikke er særlig stort, har jeg valgt bare at bruge en båndpudser til at lave formen på kabinettet.. Nu bliver det spænde og se hvordan det kommer til at se ud.. :)

Tja.. dette har desværre ikke særlig meget med hifi at gøre, men lidt billeder er jo altid spændende.

Håber i kan li billederne af min nye MTB :) (Trek Liquid 55 stel)

Ikke meget med hifi. I øvrigt rart, at se en med hang til "Hitchhikers guide to the galaxy".

Personligt foretrækker jeg bøgerne.

Forty Two is the answer to everything.

Jeg er først begyndt at læse bogen her for nyligt. Problemet er at jeg skal slå næsten vært andet ord op, men den er fed indtil videre.

gichael3257 skrev: Så er jeg ved at være færdig. Igår aftes fik jeg trukket kabler i højttalerne (DIY RJ45 kabel) Idag er delefilteret så blevet færdigt. (Hardwired) Her er så mit midlertidige filter, indtil højttaleren skal måles.

Hej

Diskantfilteret ser ganske fornuftig ud - men basfilteret ser lidt underligt ud.

De to enheder sidder i parallel - så de udgør altså en belastning på 4 ohm.
Ud fra den betragtning ser spolen i serie med bassen alt for stor ud - og kondensatoren på tværs alt for lille.

Mit bud ville være 1 - 1,5 mH og 20 - 30 uF. specielt set i sammenhæng med den lave afskæring af diskanten.

Den lyd du har nu burde være: Lidt mørk og fjern, masser af bas og tydelig  overgang til diskanten.

Hilsen

Nørd

Hej Nørd.

Massere af bas; det kan jeg genkende.

Tydelig overgang til diskanten, har jeg faktisk ikke lagt mærke til.

Jeg mangler stadig og få instillet bass reflex rørene, så det kan også godt have noget at gøre med bas gengivelsen.

Jeg prøver lige med en 1.5 og en 22uF, og hører hvad forskellen er.

Tak fordi du lige gad og kigge på det!

Masser af bas?  Kan skyldes for lidt mellemtone - formentlig faseproblemer fra fejl i filteret som Nørd nævner - min mellemtonespole er kun 0,4mH

Jeg vil anbefale impedansregulering af diskanten.

Paralelkomponenterne bør "dæmpes" med en modstand - har noget med Qet og gøre, og det giver faktisk en del justeringsmuligheder

4 ohm i serie med diskant er meget.

Du har formentlig dæmpet diskanten så meget at du får den ned i niveau med mellemtonen og derfor ikke hører overgansproblemet - og derved får du så en dominerende bas

rettelse:  paralelspoler "kortslutter" ved lave frekvenser og paralelkondensatorer ved høje ditto

Derfor sætter man en modstand i serie med disse - skal være nøje afstemt.

Paralelkomponenter ER egentlig kun en impedansregulering hvorved man bestemmer seriekomponentens funktion - uden en seriekomponent ville du ikke få nogen frekvensafrulning men kun en impedansregulering.

Det er omvendt med seriekomponenter - kondensatoren har stigende impedans nedad og spolen omvendt - det modvirker man så med en paralelkomponent og en modstand "dæmper" så denne virkning.

Håber ikke jeg har kludret i det eller skabt forvirring.        & nbsp;        mvh

Jeg har fået justeret bas reflex røret til (Det skulle være lidt længere), hvilket har betydet at bassen er blevet rigtig god. Den er slet ikke så dominerende som den plejer at være.

Jeg fik højttalerne målt, hos Mach (Martin)

Nu er tiden kommet til at højttalerne og fronterne skal laves færdige.

Højttalerne skulle poleres mere op, men jeg har fået et tilbud om at få dem lakeret med en pianolak af en møbelsnedker for 400kr pr stk, så det har jeg takket ja til.

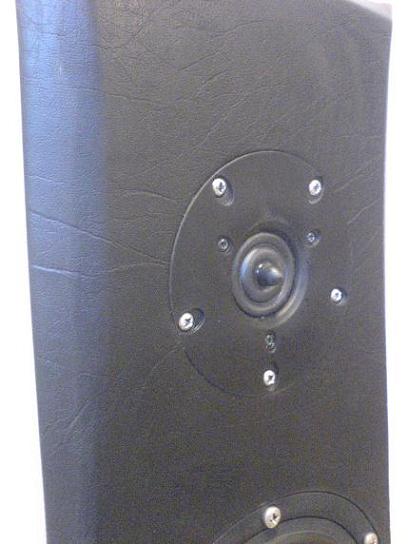

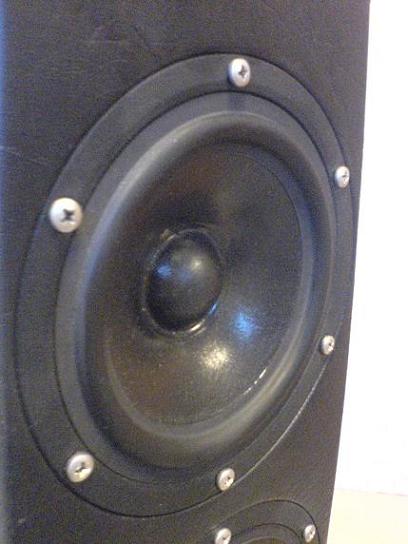

Fronterne bliver beklædt med læder, som jeg tror vil komme til at mache enhederne rigtig godt.

Samtidig er jeg begyndt at lave fødder til højttalerne, så jeg kan få delefilterne ind i kabinetterne. (de bliver monteret på fødderne)

det ser virkelig flot ud meget flot håndværk, det må jeg sige.

Mange tak.

Jeg har faktisk hentet højttalerne fra møbelsnedkeren idag. Desværre var han så uheldig at han fik en kolapset lunge, og derfor fik han aldrig lavet dem færdige.
Han nåede at slibe dem ned og klargøre dem til lakering, så nu er jeg faktisk selv gået igang med at lakere.

Så må vi se om resultatet bliver godt, ellers må de afsted til en anden møbel snedker.

Jeg har fået slebet fronterne ned og smidt til møbelpolsteren. Glæder mig til at få dem tilbage i løbet af ugen.

Det var da ærgeligt at han ikke havde lavet dem færdige

men glæder mig til at kikke forbi og "kikke" dit nye H/K hardware :)



/Johnny

__________________
Johnny

Hvad er status?

- BR

Tja, der er desværre ikke sket så meget.

De møbel snedkere jeg har haft kontaktet har ikke haft tid til at lave mine højttalere.

Jeg har i mellemtiden lakeret bunden, med en 2 komponent gulv lak, så der ikke kommer risser i træet.

Jeg har fået fronterne tilbage fra møbelpolsteren. Det var ikke særlig pænt. Så jeg tog en snak med ham, og fik 1 m2 læder med hjem, og skulle ikke betale noget for det han havde lavet. Så nu skal jeg selv igang med at beklæde dem.

Pas på med ikke at komme til skade på den mountainbike...

Hehe.. Tja, nu er sneen endelige ved at forsvinde, så det er nu det begynder at blive sjovt..

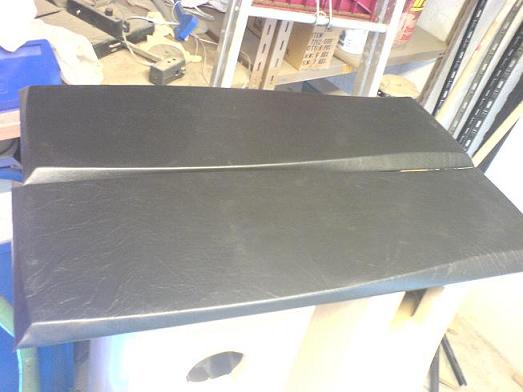

Nå, men i får da lige et billed af fronterne.

Så er der sket lidt efter en lang pause.!

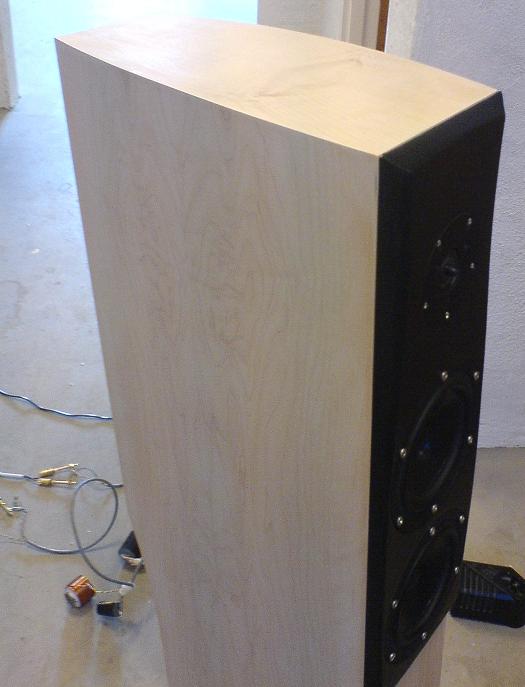

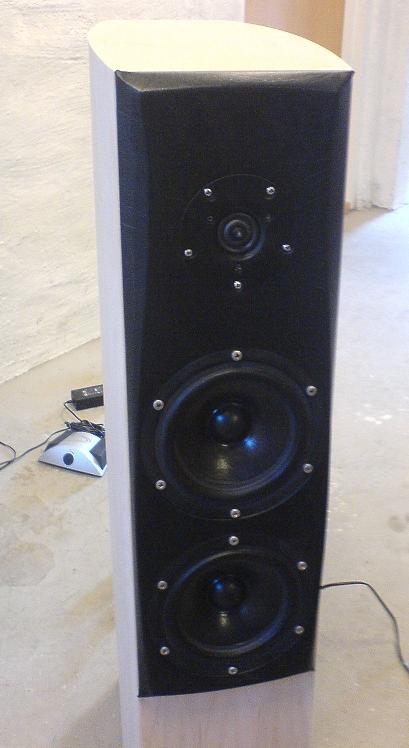

Kabinetterne er blevet sæbebehandlet istedet for lakeret, for at bevare den lyse farve.
