Hej Peter Pan,

Tusind tak for svar, jeg spurter ned til min lokale B&O pusher og får ham til at bestille sådan en sag hjem :)

Nu hvor jeg har dig;

Min mor har et MCL linksystem i sit hus, eller det vil sige, hun har stuen hvor anlægget (Beosound 2300) står, hvilket er tilsluttet en MCL/ML forstærker, da hun har Beovox 100 koblet til det - og så linkrum i køkkenet. Før i tiden havde hun et Beosystem 4500 (meget flottere hvis du spørger mig) men hun skiftede det i tidernes morgen ud til et Beosound 2300. Det resulterede i at hun skulle købe MCL/ML forstærkeren for at få hendes Beovox 100 til at virke, OG samtidig betød det så at hendes link i køkkenet "gik tabt" (det er ikke forbundet) da der kun er 2 DIN højtalerindgange i forstærkeren.

Nu vil hun så gerne have det til at virke. Og samtidig vil hun gerne have beolink i spisestuen også, da hun har MCL linkøje, ledninger, højtalere mm til bare at ligge.

Spørgsmålet lyder således:

Kan jeg forbinde et helt MCL system til en MCL/ML forstærker, og derved køre det igennem den ene? Og hvordan forbinder jeg MCL linkboksene til hinanden? Og hvis jeg forbinder hele MCL systemet til forstærkeren, skal jeg så have en ekstra forstærker til de Beovox 100 hun har i stuen? Det skal siges at den linkboks som går ud til køkkenet er muret ind i væggen og derved ikke er tilgængelig, det eneste tilgængelig fra dette linkrum er de 2 DIN linkstik som ligger løst bag anlægget pt.

Jeg beklager mange gange ulejligheden, og håber at du kan hjælpe. For min lokale B&O pusher er alt andet en skarp i MCL og blev relativt forvirret da jeg prøvede at forklare ham det.

Tusind tak på forhånd.

De bedste hilsener,

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Alt sammen ikke noget stort problem....
....hvis bare der er tilgang til MCL2P'en (altså den eksterne B&O forstærker - også kendt som ML/MCL Konverter).
MCL-systemet kan serieforbindes - dvs man kan forbinde et andet sæt relæboks til det første osv. osv.
Til den/de nye ekstra relæboks/e tilsluttes så bare et ir-øje og de (passive) højtalere.

I praksis er det mest et spørgsmål, om hvor kablerne ligger hhv hvor der skal trækkes nye.

Hvis MCL2P'eren (som Peter Pan kalder Link-forstærker) er tilgængelig, er ingen grund til at skifte anlægget ud!

MM

__________________
Missekatten - B&O-ambassadør uden vederlag

Hannibals søn skrev: Og det er naturligvis de af Peter Pan viste digital audio konvertere

Nåh - det var de små DAC'er
Selvom de var billige, var de så alligevel et dyrt bekendskab.

MM

__________________
Missekatten - B&O-ambassadør uden vederlag

@scaramanga60

hvis din mor har et sæt CX100 kørende direkte i forbindelse med anlægget, skal hun naturligvis bruge
en ekstra MCL2P hhv ML-MCL Konverter til at trække linkrummet/-rummene.
Ellers vil hun ikke kunne starte kilderne på anlægget op ved blot at trykke på dets knapper hhv via det ir-øje.

En MCL2P hhv ML-MCL Konverter kan dog nu om dage ofte købes til en billig penge på den blå eller lign.

MM

__________________
Missekatten - B&O-ambassadør uden vederlag

millemis skrev: Hannibals søn skrev: Og det er naturligvis de af Peter Pan viste digital audio konvertere Nåh - det var de små DAC'er Selvom de var billige, var de så alligevel et dyrt bekendskab. MM

Ikke så slemt, for de bruges bare til at forbinde non B&O med noget af mit nostalgiske 60-70-lidt 80 enheder med, så...
De er ikke spildte, men de andre projekter ligger bare ikke lige for nu, så kan jeg hjælpe en anden, gør jeg det gerne.

Leif

millemis - MCL2P hhv ML-MCL Konverter

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Nemlig!
Der skal altså bruges én 2P'er (eller MCL/ML konverter/Passive Link brugt som forstærker) til de CX'ere,
der er tilsluttet direkte ved anlægget.
Og én til at drive MCL2A'erne i linkrummene.
Disse 2P'ere tilsluttes til PowerLink-udgangen på 2300-anlægget via en splitter.

MM

__________________
Missekatten - B&O-ambassadør uden vederlag

Kæft hvor er i gode! Tak skal i have!
Jeg stikker ud og køber en beolink 1611 converter til mig selv, og en ekstra MCL/ML forstærker til lillemor

Som tidligere nævnt vil hun gerne have et ekstra MCL linkrum i spisestuen, og det eneste synlige fra køkken linkrummet er de 2 DIN stik (se billede). Hvordan forbinder jeg den nye MCL linkboks med den gamle så de spiller sammen? Der er nemlig kun 2 højtalerindgange i linkboksen, og de skal jo bruges til et par Beovox 100 i det nye linkrum. Skal jeg skære stikkene af, og så montere de farvede ledninger inde i boksen, "oveni" det andet linkkabel som køre til MCL/ML converteren? ....Håber i kan følge hvad jeg mener, for jeg blev lige lidt forvirret der.

Tusind tak for hjælpen, I reder mig fandme fra en masse brok fra den gamle ;)



Det kabel, som går til linkrummene, kaldes et MCL-kabel og kan i den ene ende se ud, som på billedet.
Stikkene sættes højtalerudgangene i 2P'en (eller ML/MCL konverteren om du vil).
Denne får lyd m.m. fra Powerlink'en på 2300-anlægget.
Den anden ende (af MCL-kablet) monteres i (MCL2A-/link-) relæboksen.
Fra denne boks sløjfes et nyt stykke MCL-kabel videre til næste relæboks.
Lederne monteres sammen med dem, som allerede er sat i. De er farvekoderede.
Alternativt kan man bruge samlemuffer et sted, hvis det passer bedre med ledningsføringen.


2P'eren (ML/MCL konverteren til 2300-anlæggets får lyd m.m. fra anlæggets PL
og CX'ernes højtalerstik tilsluttes højtaler-udgangene på boksen.


P.S. Nu må det vel være tydeligt!!!
Næste gang koster det en halv million og tre kopper kaffe, hvis jeg skal skrive/gøre mere

P.P.S Det er noget man alt sammen kan læse sig til i den gamle BeoLink håndbog.

MM

__________________
Missekatten - B&O-ambassadør uden vederlag

Hent evt. manualer sidst på dette link - http://beophile.com/?page_id=11100

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Eller HER

MM



__________________
Missekatten - B&O-ambassadør uden vederlag

I er fandme lifesavere. Det er sgu godt man har jer, når B&Os egne folk kigger på en som et stort spørgsmålstegn

Når det hele er klar smider jeg lige et par billeder op - det bliver skidegodt

Tak scaramanga60

_________________

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Der må da være plads til hele to af Peter Pan's 'skriveborde'

Hvornår?

MM

__________________
Missekatten - B&O-ambassadør uden vederlag

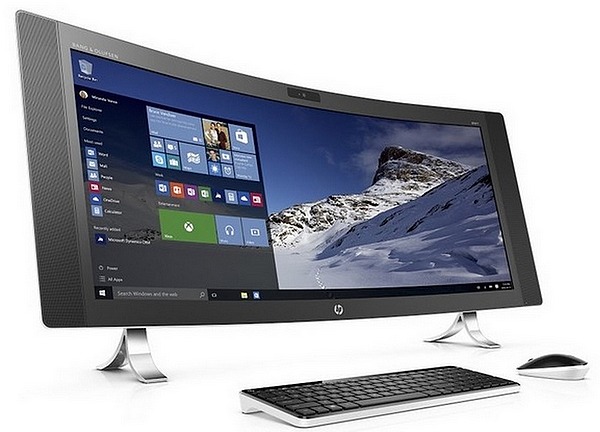

http://www.google.dk/url?sa=t&rct=j&q=&esrc=s&source=web&cd= 2&ved=0ahUKEwilt7fan8fJAhUCJnIKHZYxCsoQFgggMAE&url=http%3A%2 F%2Fwww8.hp.com%2Fh20195%2Fv2%2FGetPDF.aspx%2Fc04890008.pdf& usg=AFQjCNEphfrjBXydFf-LfJUGV9-kjfVIUw&bvm=bv.108538919,d.bG Q

http://www8.hp.com/dk/da/products/desktops/product-detail.ht ml?oid=9639854#!tab=features

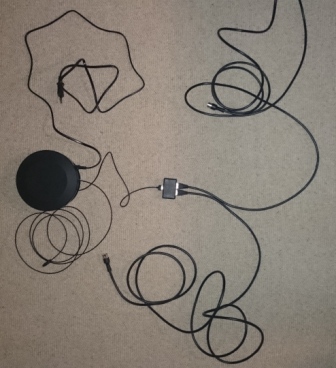

Så lykkedes det - en flot julegave i god tid:
En flink B&O ansat på højt plan, synes han manglede en Beogram og ville bytte da gerne med en ny S8 hub med div. ledninger.
Alt spiller: Samsung Smart TV i D8000 serien samt et par Beolab 8000. TV volume op og ned samt tv off virker perfekt.

Og ikke nok med det: Hubben skifter selv mellem mit Beosystem 6500 og tv'et, alt efter hvad der er tændt.

Får vi så også et billede af 'resten'?

Husk at vise fjernbetjeningen

M M

__________________
Missekatten - B&O-ambassadør uden vederlag

Der er ikke mere med til det nye setup.

Fjernbetjeningen er standard Samsung.
Hubben programmeres til de tre funktioner med den.

Hej Hannibals søn

Rigtigt dejligt at læse, at det hele virker som det skal.
Tillykke med det.
