Hej B&O nørder.

Et teknisk spørgsmål.

Er der, på nogen måde, noget der er til hindrer for at forlænge et HDMI signal med en HDMI extender over Cat6/7 kabel til/fra et B&O TV, BeoSystem3 ?

Extender kunne fx. være fra Atlona (af en eller anden grund kan jeg ikke få link funktionen til at fungere her på forum), eller en anden model, jeg kan se at brugeren "beobrian" anbefaler mærket, går ud fra han har indsigt i sagerne :-) Der er BeoNET / Cat6A/7 installation.

I mine øjne er et HDMI signal 0 eller 1, men har B&O noget proprietært de kører på deres system, eller kan der være noget med end-user venligheden? (At tv'et ikke kan finde ud af hvilket signal den får eller hvad ved jeg)

Til info er der vist også noget BeoMaster/Sound5 indover.

Hej B0nde

Overholder du de 40 meter, kan jeg ikke se hvorfor det ikke skulle kunne lade sig gøre.

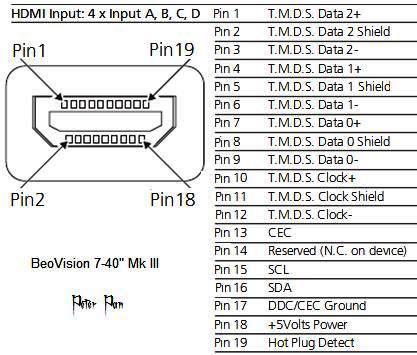

Her kan du se hvordan B&O connecter HDMI -



Cat7/Class F installation koncept, infrastruktur -
Håndbogen fra Bang & Olufsen kan du download i PDF file. Tryk her.

Og her den nyeste: B&O Network Link Infrastructure.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Peter Pan skrev: Hej B0nde Overholder du de 40 meter, kan jeg ikke se hvorfor det ikke skulle kunne lade sig gøre. Her kan du se hvordan B&O connecter HDMI -   (billede) Cat7/Class F Nyt installation koncept, ny infrastruktur  håndbogen fra Bang & Olufsen kan du nu download i PDF file. Tryk her.

Nu skriver du "hvordan B&O connector HDMI"

Men i bund og grund er det vel (forhåbentlig) ikke anderledes end hvordan et standard "kina HDMI kabel" også er termineret ?

Det er ikke muligt at svare 100%  på da B&O f.eks skriver HDMI version 3,
men alle features er ikke tilsluttet. Det kommer altså an på hvad du vil bruge
HDMI tilslutningen til. 3D er tilsluttet på en opdateret BeoSystem3.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Peter Pan skrev: Det er ikke muligt at svare 100%  på da B&O f.eks skriver HDMI version 3, men alle features er ikke tilsluttet. Det kommer altså an på hvad du vil bruge HDMI tilslutningen til. 3D er tilsluttet på en opdateret BeoSystem3.

Ah okay, naturligvis, B&O er vel B&O, det ville jo også være besværligt at bruge den officielle versionsstandard (Ironi er anvendt)

Spørgsmålet er mest teoretisk, og jeg har ikke selv nogen forstand på B&O og deres system, heldigt jeg faldt over denne tråd   Har bare fået af vide det ikke var muligt, hvilket jeg undrer mig over.

Jeg tænker om det kan have noget at gøre med den BeoSystem3 ? Hvad jeg kan læse mig til, er denne jo en slags "aktiv" fordeler/samler-enhed, så måske det HDMI signal den sender ud allerede er "moduleret" eller på anden måde pillet ved, så det ikke "tåler" indblanding af 3. parts hard- / software. Men hvorfor skulle HDMI signalet være ændret ?

Har et generelt spørgsmål til B&O master-/powerlink system. Findes der noget teknisk dokumentation eller andet, der forklarer hvad det i bund og grund går ud på. (Gerne meget teknisk, ikke bare salgsbrochure) Jeg er blevet lidt fascineret over hvad jeg har læst indtil videre om det. Integrationen med det intelligente hus er noget der vækker min interesse, er lidt en nørd på det område.


Tak for dine svar indtil videre Peter.

Ja der var en gang, men det er længe siden -

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

lappe skrev: Hvorfor og hvordan bruges stelforbindelsen på riaa forforstærkeren?

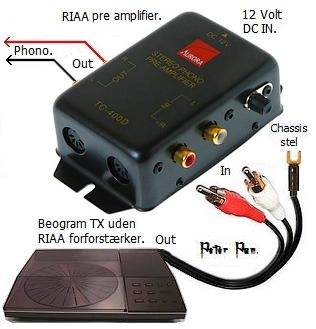

Lad os antage at dit valg faldt f.eks på en Beogram TX, så står du med en grammofon som
har 2 Phono stik, + en stel ledning som du så forbinder til cassis stel skruen for at undgå støj.

Kan benyttes f.eks til grammofon tilslutning til Beosound 4, som ikke har riaa forforstærker.

------------------------------------------------------------ --------------------------------------

RIAA forstærker TC-400D incl.AC/DC netd.  Pris. 382 Kr. med stel kabel tilslutning.

Forforstærker til pladespillere, med 2 x RCA eller 5 pol DIN tilkobling. AC/DC adapter inkl.

http://www.discoworld.dk/product_info.php?products_id=23844

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

På en beomaster 4500 er der to powerlinkudgange 1 til højre og 1 til venstre. Jeg skal benytte beomaster 4500 som forforstærker og tilslutte den til til en IcePower. Kan jeg benytte et PowerLink Y kabel, således at jeg kun behøver at føre et powerlink kabel hen til IcePower forstærkeren uden at ødelægge noget, så jeg får både højre og venstre signal i samme powerlink kabel?

EXZ-B&O skrev: På en beomaster 4500 er der to powerlinkudgange 1 til højre og 1 til venstre. Jeg skal benytte beomaster 4500 som forforstærker og tilslutte den til til en IcePower. Kan jeg benytte et PowerLink Y kabel, således at jeg kun behøver at føre et powerlink kabel hen til IcePower forstærkeren uden at ødelægge noget, så jeg får både højre og venstre signal i samme powerlink kabel?

Du må endelig ikke sætte en Y-Splitter mellem de 2 PowerLink udgange på din Beomaster 4500, da det vil kortslutte
udgangene! Men dette er heller ikke nødvendigt, da PowerLink fører både højre og venstre signal med i et stik.
Du kan finde diagrammer her.

- Dennis

Det var sådan set også min indledende opfattelse, men efter at have slået det op står der specifikt at den ene PL udgang på en 4500 er venstre og den anden højre - jeg har tidligere undret mig over at jeg kun hørte lyden i mono - men det kan naturligvis have været en anden fejl.

Jeg ved godt at selve kablet indeholde ledere til begge kanaler, men ligger begge kanaler også i begge PL udgangende på sådan en krabat?

Og tak, jeg vil ikke forsøge noget med et y-kabel

Hej EXZ-B&O

Der er et stereo volumestyret (pre-out) signal i hver af de to PowerLink udgange, så du benytter kun det ene.
I et PowerLink Mk III kabel er venstre kanal ledning brun fra pin 3. og højre kanal ledning grøn fra pin 5.
Stelstrømpen om de to leder kommer fra pin 2 i det 8 polet DIN stik. Og så har du hvad du skal bruge for
at tilslutte en stereo ICEpower forstærker, eller et højre og et venstre kanal mono ICEpower modul.

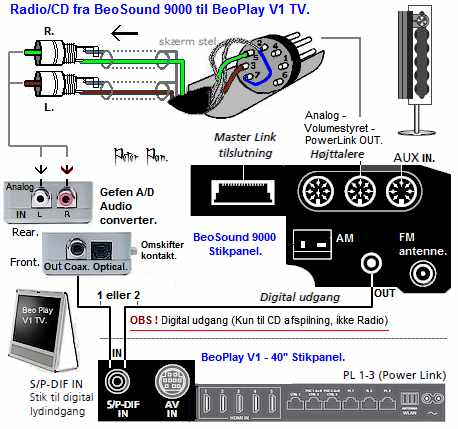

Her et eksempel. Du kan nøjes med et 5 polet DIN stik.

____________________________________________________________ ___

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Hej Peter,

Ville denne virke med Beolab 3?
http://www.mav-audio.com/base/product/tube_magic_d1/hardware

Hej knrj

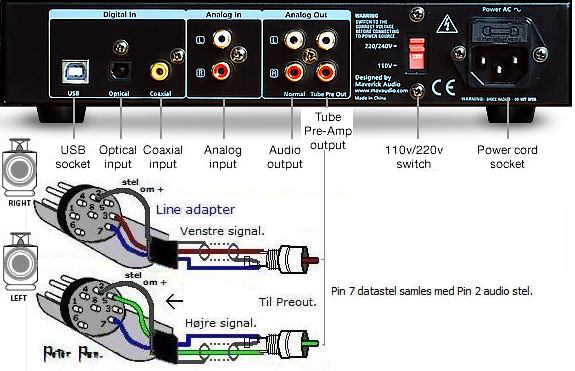

         Maverick Audio Tube Magic DAC

Volumen kontrol til alle udgange står der, så Pre-out outputs må være ok for tilslutning af
et sæt BeoLab 3. Hvis du ikke allerede har et venstre og højre Phono mono til 8 polet DIN
kabel, kan du købe dem i en B&O butik. Er du til gør-det-selv, er her en lodde tegning.

(Line tilslutning for BeoLab 3/ 6002/ 8002/ 9/ 11).

http://www.mav-audio.com/base/product/tube_magic_d1/hardware

Se video - http://www.youtube.com/watch?v=8JU8IlXUrf8

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Fjernbetjen dit udstyr med Beo4/6.

Et billede siger mere end tusind ord, her ses et ægte IR kabel fra B&O.

Kablet er ca. 7 meter langt, med et mono minijack stik i den ene ende,
og en mini-infrarød emitter i den anden ende. Emitter øjet fastgøre via
selvklæbende tape til udstyrs IR-modtager, der skal PUC betjenes.

For at virke kræves en PUC controller, også kaldet Set-Top-Box Controller.

B&O har i nyere BeoVision TV indbygget en sådan controller.  En controller
fungere som ´tolk´ mellem en set-top-box Feks.( DVB- T / DVB-S / DVB-C )
og Beo4 fjernbetjening. Den vil tænde/slukke de tilsluttede enheder sammen med
dit tv, og give adgang til de programmer og funktioner, din set-top-box tilbyder.

Nogle funktioner er direkte tilgængelige via Beo4, når du tænder for set-top-boksen.
Yderlige funktioner er tilgængelige via en Set-top Box Controller menu, som du kan
hente frem på skærmen.

I en sådan PUC controller indkoder B&O forhandleren en liste med navnet på de
apparater folk ønsker at kunne betjene via deres BeoVision TV, med Beo4.
TV BeoPlay V1, tilbyder automatisk opdatering af PUC-listen via netværk.

Opdatering:

http://www.soundsheavenly.co.uk/bando-tvir.htm

Dette RJ 45 kabel istedet med 2 emitter øjer, til nyere BeoVision tv. mm.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Vi slipper ikke af med specielle tilslutnings kabler forløbig.

RJ45 er stikket til alle nye Powerlink kabler. Men det er ikke Ethernet - det er stadig en 2-kanals analog lyd signal.
Hvis du tilslutter din V1 til en ældre PowerLink højttaler, skal du bruge en RJ45-til-DIN PowerLink adapter kabel.
Hvis du har en nyere PowerLink højttaler (dvs. BeoLab 12-3) så vil du få brug for et RJ45-til-RJ45 PowerLink kabel.

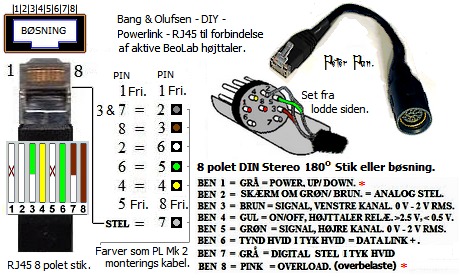

Hvis du bygger adaptere med et hun DIN stik, og benytter PowerLink Mk.II kabel som
monterings kabel, vil den også virke sammen med ældre versioner f.eks BeoLab 3000/
5000 og BeoLab Penta højttalere tilsluttet et BeoPlay V1 TV.



Denne Diy PowerLink - RJ45 adaptere kobles blot på et eksisterende PowerLink kabler,
for at konvertere BeoLab højttalere til at arbejde med BeoPlay V1 eller BeoVision 12.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Kære Peter Pan,

Jeg har rodet mig ud i noget snavs og håber du kan hjælpe mig lidt på rette kurs igen. I forbindelse med at jeg vil lave en pæn installation af mit væghængte Beocenter 2, selvfølgelig uden synligt kabel, har jeg måtte klippe det tykke kabel over, der forbinder enheden med den "samledåsen" med alle kabelind- og udgangene. Jeg har før samlet et masterlinkkabel med samlemuffer uden problemer, men det her kabel er anderledes. Det der volder mig flest hovedbrud er de mange små ledninger i kablet som hver især har små skærme. Har du (eller andre) gode tips til hvordan jeg samler dette kabel, så er de meget velkomne! På forhånd mange tak og tak for mange inspirerende indlæg her på siden.

Mvh. Jens

Hej Enghave, og velkommen til B&O kabler, div. & diy tråden.

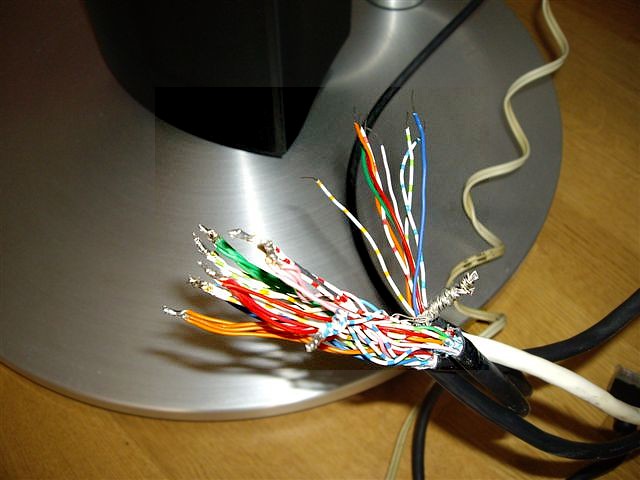

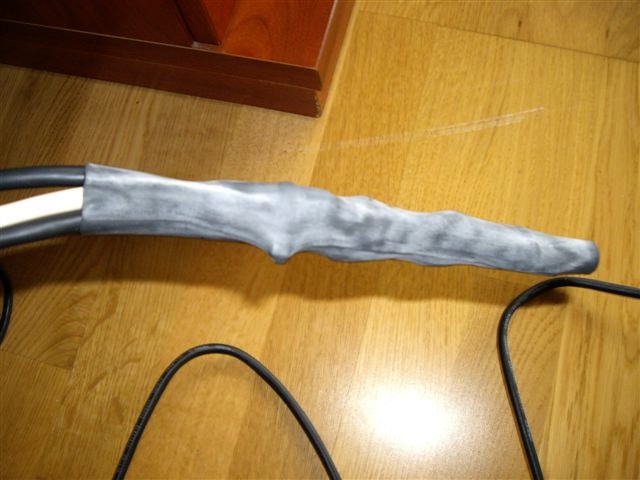

Her en billede serie: DIY connection of MasterLink.





Det er jo en måde at gøre det på, men om det er et gode tips må du vuderer.

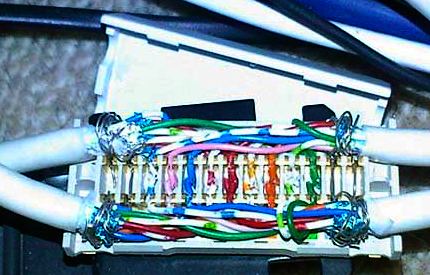

Man også købe en MasterLink connection box.

_____________________________

Masterlink Junctionbox PDF Manual.

http://www.av-connection.dk/?PNo=BO-MLJB4W

http://linksupply.dk/group.asp?group=144&lang=uk

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

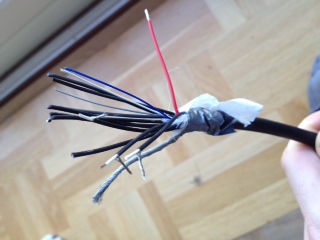

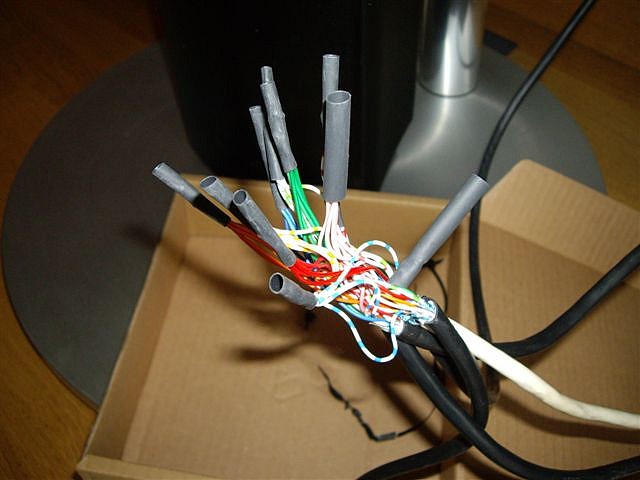

Tak for svar. Problemet er at det ikke er et masterlinkkabel. Det ser sådan her, ud når man åbner Pandoras æske:

Hej igen Enghave

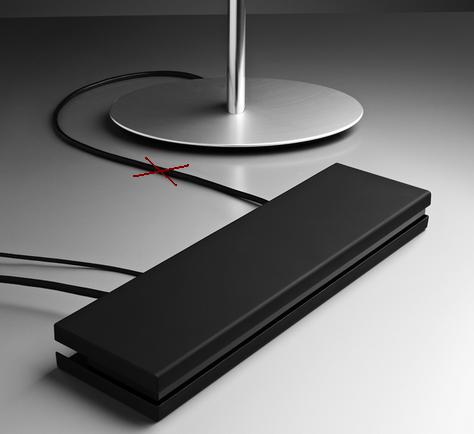

Det må være dette AVL connector kabel vi så taler om. Et specielt signal
transmission stik/kabel til forbindelse mellem Master enhed og Socket enhed.
Jeg har ikke set det før i afisoleret tilstand. Tak for billedet, flere af dem.

http://www.beoworld.org/beotech/bc2.htm

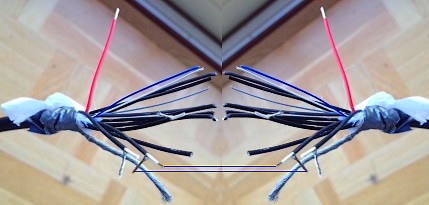

Det liner et avanceret ukurant PowerLink II kabel. De to skærme om den hvide ledning
er nok højre og venstre signal stel, som svare til (normalt går til PIN 2 i DIN stikket).

Du samler dem og isolere, så skærmen ikke rører lederen i den hvide ledning.

____________________________________________________________ _______

HDMI 1.4 er den nyeste standard.

--------------------------------------

HDMI standarden.

HDMI er standard for overførsel af video og lyd signaler. Et HDMI kabel gør det muligt at overføre både billede i fuld HD
format og lyden i digital sorround sound 100 % digitalt imellem f.eks en DVD afspiller og et tv.

HDMI standarden bruges i dag i mange typer multimedie enheder, f.eks DVD- og bluray afspillere, spillekonsoller, digitale
parabolreceivere, fladskærme og projektorer. HDMI kan udover at overføre billede i fuld HD opløsning også overføre lyd
i suveræne lydformater. HDMI Standarden er f.eks forberedt til at overføre 8 kanals digial lyd i de nye DTS HD og Dolby
True HD formater. HDMI er endvidere bagud kompatibel med DVI standarden, det vil sige at du kan koble et HDMI kabel
sammen med udstyr der benytter DVI.

Med et HDMI kabel undgår du kvalitetsforringende konvertering af signalet til analog, og tilbage til digital igen, dette ses let
på resultatet. Et HDMI kabel giver flere detaljer, færre fejl i billedet og en helt overlegen gengivelse af farver og kontraster.
Det vil sige at et HDMI kabel i skrivende stund er den absolut bedste løsning, og giver en betydeligt bedre billedkvalitet end
både scart og component.

-----------------------------

Hvad er forskellen på de forskellige HDMI kabler?

Da et HDMI kabel overfører billede og lyd signalet digitalt, burde alle typer HDMI kabler kunne håndtere samme opløsning,
og i sidste ende kunne overføre lyd og billede i den samme kvalitet, dette er der ingen tvivl om. Der er dog alligevel i denne
sammenhæng, nogle faldgrupper som man skal være opmærksom på.

Mange HDMI kabler er ikke fremstillet i en god nok kvalitet, så de kan håndtere alle typer signaler, uden at der opstår digital
støj. Digital støj kan opleves som røde, hvide eller sorte prikker på billedet eller i visse tilfælde helt sort skærm.

For at undgå digital støj er der som hovedregel to ting man skal være opmærksom på. Disse to ting er hvor høj en opløsning
man ønsker at køre med, og hvor langt HDMI kablet skal være.

Grunden til at det lige netop er disse to faktorer der er afgørende forklares kort herunder.

Når man vil køre med en høj opløsning som f.eks 1080p, vil datamængden som HDMI kablet skal håndtere blive forøget.
Jo længere signalet skal transportere denne datamængde, jo større chance er der for signal tab og forstyrrelse.
I disse tilfælde stilles der derfor ekstra høje krav til HDMI kablet opbygning og kvalitet.

----------------------------------------

HDMI kabler i elektrikkerrør.

HDMI stikket findes stadig kun i støbte udgaver, det vil sige at der ikke er mulighed for at skille dem ad og lodde dem
sammen igen. Grunden til dette er at stikkene og benforbindelserne er så små at de ikke er til at lodde manuelt, men kun
kan maskinloddes og samles. Dette kan i nogle tilfælde give problemer ved træk af HDMI kabler i elektrikkerrør, da
stikket er for stort til at gå igennem de normale størrelse på f.eks 15/18 mm.

Den bedste løsning  til dette er at man altid bør trække minimum 40 mm. elektrikkerrør i en husinstallation til AV-installationer.
Hvis du allerede har fået trukket 15/18 elektrikkerrør i dit hus, findes der i øjeblikke kun en rigtig løsning der kan løse
probblemet. Løsningen er at trække signalet via en HDMI Cat5e extender. I 2012 anbefales at trækkes CAT7 netværkskabel.
Læs mere om produkt typen her.

---------------------------------------------

HDMI versioner.

HDMI standarden er siden standardens begyndelse blevet tilpasset og udviklet. Der findes derfor i dag flere HDMI versioner
på markedet. Udviklingen har dog indtil videre kun været fortaget på software delen, det vil sig at den fysiske del af HDMI
kablet ikke har ændret sig. Ændringer der er blevet fortaget, gør at du med de nyeste versioner af HDMI kablerne, får nye og
bedre mulighed for digital lyd og billede overførsel.

Du kan herunder læse hvad de forskellige HDMI kabel versioner tilbyder, og hvilke ændringer der er blevet foretaget.

HDMI 1.0
Udgivet December 9, 2002.

Et enkelt kabel digital audio / video-stik grænseflade med en maksimal TMDS båndbredde på 4,9 Gbit / s.
Understøtter op til 3,96 Gbit / s video båndbredde (1080p60 Hz eller UXGA) og 8-kanals LPCM/192 kHz/24-bit lyd.

HDMI 1.1
Udgivet May 20, 2004.

Tilføjet understøttelse af DVD-Audio.

HDMI 1.2
Udgivet August 8, 2005.

Tilføjet understøttelse for én Bit Audio, der anvendes på Super Audio CD'er, op til 8 kanaler.
Tilgængeligheden af HDMI type A stik til pc-kilder.
Mulighed for PC-kilder at bruge indfødte sRGB farve-rum, og samtidig bevare muligheden for at støtte YCbCr farverummet.
Krav til HDMI 1,2 og senere, displays til støtte lavvolt-kilder.

Udgivet December 14, 2005.

Fuldt specificerer Consumer Electronic Control (CEC) funktioner, kommando sets, og CEC ompliance test.

HDMI 1.3
Udgivet June 22, 2006.

Øger single-link båndbredde til 340 MHz (10,2 Gbit / s).
Valgfrit understøtter Deep Color med 30-bit, 36-bit og 48-bit xvYCC, sRGB, og YCbCr sammenlignet
med 24-bit sRGB og YCbCr i tidligere HDMI versioner.
Indeholder automatisk lyd synkronisering (Audio video-sync) capability.
Valgfrit understøttelse for output af Dolby TrueHD og DTS-HD Master Audio streams til ekstern afkodning af AV-receivere.
[77] TrueHD og DTS-HD er Lossless Audio Codec formater, der bruges på Blu-ray-diske og HD DVD'er. Hvis disk-
spilleren kan afkode disse streams i ukomprimeret lyd, så er HDMI 1,3 ikke nødvendigt, da alle versioner af HDMI kan
transportere ukomprimeret lyd.
Kabel Kategori 1 og 2 defineret. Kategori 1 kabel er testet op til 74,25 MHz, mens kategori 2-kabel er testet op til 340
MHz. Tilgængeligheden af en ny type C mini-stik til bærbare enheder.

HDMI 1.3a
Udgivet November 10, 2006.

Cable and Sink modifications for Type C.
Source termination recommendation.
Removed undershoot and maximum rise/fall time limits.
CEC capacitance limits changed.
sRGB video quantization range clarification.
CEC commands for timer control brought back in an altered form, audio control commands added.
Concurrently released compliance test specification included.

HDMI 1.3b
Udgivet March 26, 2007.

HDMI compliance testing revisions. Has no effect on HDMI features or functions since the testing is for products based
on the HDMI 1.3a specification.

HDMI 1.3b1
Udgivet November 9, 2007.

HDMI compliance testing revisions which added testing requirements for HDMI Type C mini-connector.
Has no effect on HDMI features or functions since the testing is for products based on the HDMI 1.3a specification.

HDMI 1.4
HDMI 1.4 er en den nyeste standard inden for HDMI. Med HDMI 1.4 får man såfremt at ens udstyr understøtter
HDMI 1.4 standarden mulighed for:

    * 4k × 2k Resolution Support.
    * Ethernet Channel (Netværkskabel kanal).
    * 3D over HDMI.
    * Audio Return Channel.

HDMI 1.4 er bagud kompatibel med alle tidligere HDMI versioner, så der vil f.eks. ikke være noget problem i at bruge
et HDMI 1.4 kabel i en HDMI 1.3 certificeret port.

-----------------------------------------------------

For at hjælpe lidt på vej, findes her produktbeskrivelser af  HDMI kabler, hvor det beskrives hvilke opløsninger de
forskellige HDMI kabler kan håndtere i de respektive længder. Disse data er baseret på producentens godkendelse.

HDMI stiktyper.
Der findes i øjeblikket nedenstående 3 forskellige typer HDMI stik.

HDMI A standarden.

HDMI A standarden er det almindelige HDMI stik, som bruges i stort set alt elektronik udstyr i dag.

Mini HDMI C standarden.

Mini HDMI C standarden er en mini udgave af HDMI A stikket. Mini HDMI C udgaven bruges i mange
nyere HD videokameraer.

Micro HDMI D standarden.

Micro HDMI D standarden er en micro udgave af HDMI A stikket. Micro HDMI D udgaven bruges i mange
nyere kameraer.

HDMI til de ret typer.
_________________

Når jeg har valgt at gengive det meste af AV-cabels fine HDMI oversigt, er det et forsøg
på at sikkre teksten ikke forsvinder, hvis AV-cabels en dag sletter siden fra nettet.

http://www.av-cables.dk/article_info.php?articles_id=21

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.
