Tak for info

Har allerede bestilt 2 relæer....

Giver besked hvordan de virker, men 7.5 ma ved 12 volt er ikke dårligt.

Det er bedre end mit eget design....

TAK

Godt set... Peter

/Dr. G

Hej Peter tusinde tak for hjælpen, og den udførlige tegning!
Kablerne er bestilt hos AV connection, og idag skal jeg i Hifi klubben efter en Dacmagic Plus.

Glæder mig til at høre hvordan opsætningen lyder, og til atnnyde musikken fra mit ATV 3.

Mvh. Dannie

Velbekomme Dannie73.

Dr. G skrev: Tak for info Har allerede bestilt 2 relæer.... /Dr. G

Dr. G. Spændende at se hvad du når frem til.

En af mulighederne med relæboksen på side 34, svar meget godt til den mulighed vi havde
dengang der fantes et ekstra strøm udtag på div. forstærkere, hvor tilsluttet produkter til
stikket 230V OUT som på tegningen, tænder sammen med surround processoren.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Ja, det var typisk japanske forforstærkere og integrerede ditto, der havde en til to strøm udtag. Den ene af dem havde konstant strøm på, den anden var switched, som det hed.

__________________
If you can't explain it simply, you don't understand it well enough

Ja man kan ikke altid købe hvad man ønsker.

     ____________________________________________________________ ______________

 ____________________________________________________________

__________________

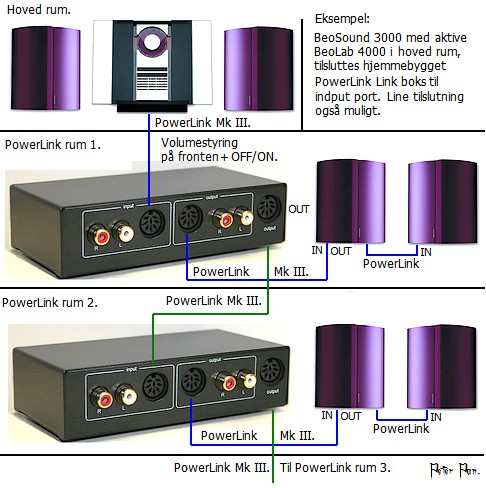

PowerLink - Link boks.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Das Pferd skrev: Hej Peter. Jeg overvejer at skifte Airport Express ud med PlayMaker. Men hvordan vil man skulle tilslutte en PlayMaker til et set-up med anlæg og fjernsyn forbundet med masterlink, hvor højtalere og subwoofer sidder i sorround modulet på TV'et? Det skal siges at mine højttalere er Lab 3 den nye udgave med kun én powerlink. Bliver vel noget med en frygtelig masse y-splittere Fra PlayMaker: RJ45 til powerlink kabel -> y-splitter ved sub (et powerlink fra sub i tv og kablet fra PlayMaker) in i sub -> powerlink fra sub -> y-splitter til hver højttaler (hvor et kabel fra hver splitter går i L og R i tv'et) Er det ikke sådan ca.? Sikke et rod

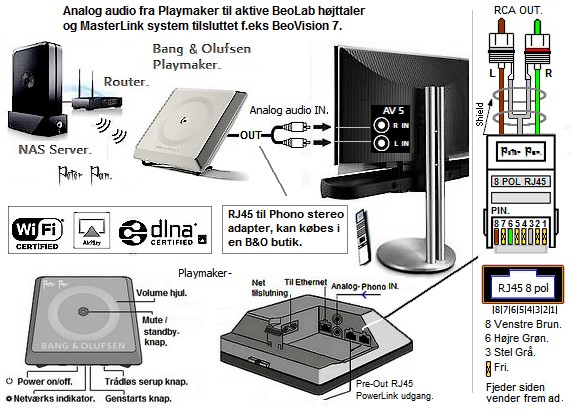

Hej Das Pferd

Det behøver måske ikke at være så indviklet, hvis du har Phono analog lyd indgange på dit
TV. Så vælger du indgangen med Beo4 (her AV5). Da det er analog stereo lyd der tilføres
dit tv, vil du få stereo lyd i de på tv'et tilsluttede højttaler, og du kan også hente lyden fra
et MasterLink rum. - Du skal muligvis ændre på din TV/MasterLink opsætning.

Se YouTube video - Tryk her.



------------------------------------------------------------ ------------------------------       Gør-det-selv.

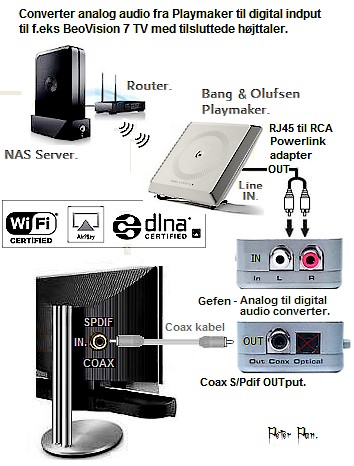

Ønskes digital stereo lyd til højttalerne på et tv med S/Pdif IN, kan man vælge denne løsning.

OBS! Digital lyd kan ikke overføres til det nuværende MasterLink system.

Gefen - Analog til digital audio converter.

http://www.gefen.com/kvm/dproduct.jsp?prod_id=5278

RJ45 til Phono Powerlink adapter kan købes i B&O butikken.



B&O adapter RJ45 Powerlink til 2 x Phono/han,
Varenummer 6271216.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Hej Peter så er min Dac Magic ankommet og det hele er tilsluttet . Det spiller bare super godt, virkelig fin lyd!!;)
Men jeg vil lige høre dig hvorfor mine højtaler står og blinker i dioderne når jeg har slukket for anlæg mm?
Jeg prøvede at slukke for power til højtalerne kortvarigt, uden succes??

Mvh. Dannie

Hej Dannie73

Tillykke med dit nye setup, dejligt når det spiller.
Jeg har umiddelbart ingen forklaring på hvorfor BL. 4000's standby dioder blinker når Dac Magic plus står i standby.
Blinker de også hvis du afbryder strømmen på 230V kontakten til Dac Magic plus, tyder det på en fejl i højttalerne.
Ellers må du søge evt. fejl på dine 230V kabler/ kontakter/ stikdåser. Jeg går udfra du valgte LINE IN løsningen.

____________________



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Hej Peter

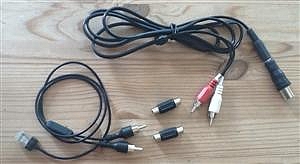

Har købt en lodekolbe og MK3 kabler og din stik

Skulle så lige have det samlet/loddet men :

Hvordan f..... får man de små stik lodet skal man skille stikket ad, lode det, og så samle det igen.

Syntes at når jeg prøver at lode stikket og ledning så er det ligesom at benet i dinstikket bliver for varmt og plastiken omkring smelter lidt og så sidder benet lidt løst.

Er der nogle der har nogle triks eller gode råd



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

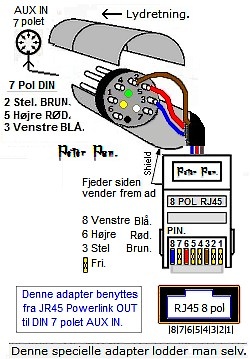

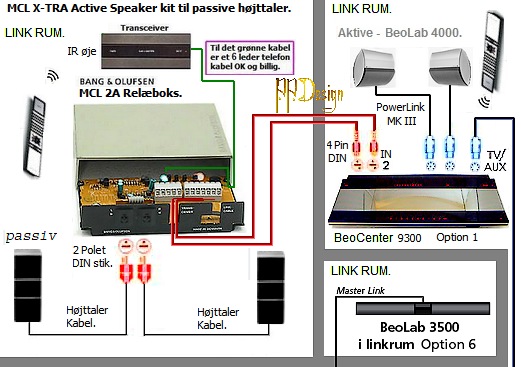

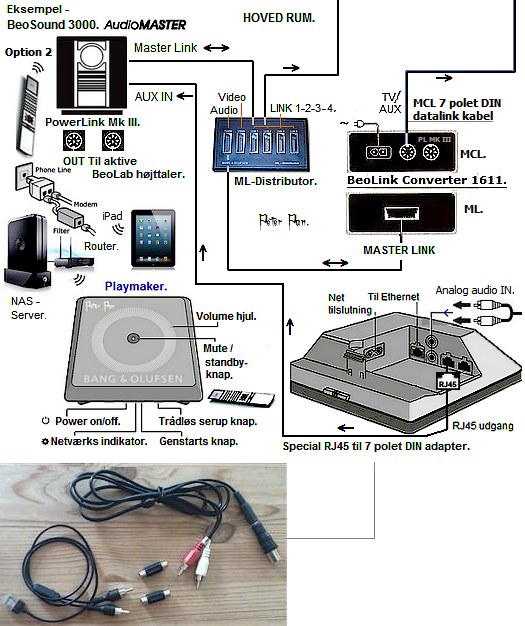

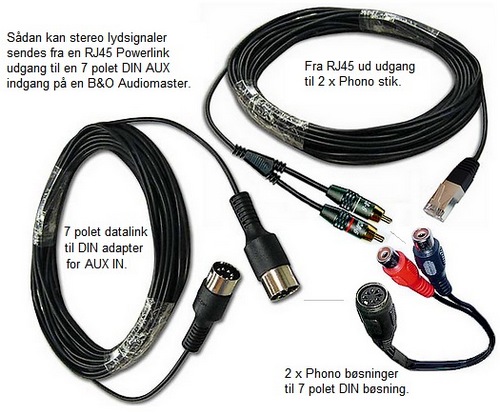

Det er muligt at overføre div. lydsignaler fra Playmaker, både til det gamle Master Control Link (MCL)
link og MasterLink (ML) linksystemet via et B&O audio master produkt, f.eks BeoSound 3000. Der benyttes

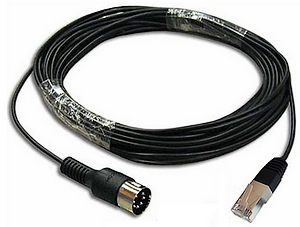

et special adapter kabel. RJ45 til 7eller 5  polet datalink DIN - out. Når PowerLink out (RJ45 udgangen)
går du ind i Playmaker og skifter til fast volume på PowerLink udgangen. Lydstyrken styres med Beo4 via
et B&O audio master produkt.



_________________________________________



____________________________________________________________ __________

Playmaker - Hent manual

http://www.bang-olufsen.com/en/sound/sound-systems/playmaker

Se også -

http://www.bang-olufsen.com/~/media/Files/PDF/Newsroom/Corpo rate/09072012%20pdf.pdf

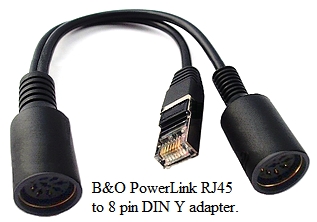

RJ45 --> 8 pin DIN Powerlink -

http://www.soundsheavenly.co.uk/bando-rj45pl.htm

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

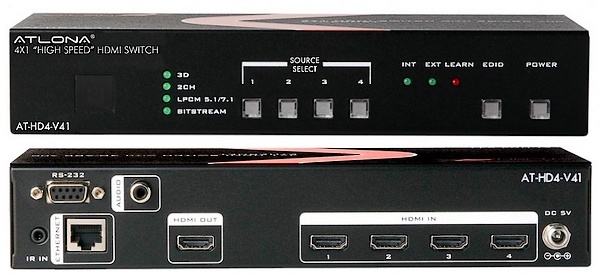

       HDMI splitter f.eks et HDMI kabel til TV, og det andet til en Projektor.



http://www.atlona.com/Atlona-4-by-1-HDMI-Switcher.html

Denne switcher tilsluttes til B&O PUC, så når du skifter kilde
(source) så gør den det automatisk på HDMI omskifter boksen.

Atlona HDMI 4 by 1 Switcher AT-HD4-V41

Atlona AT-HD4-V41. B&O kompatible. Pris 2.799 Kr.

http://www.av-connection.de/?PNo=AT-HD4-V41

Se Video - http://www.youtube.com/watch?feature=player_embedded&v=k du0bgGQNic

http://www.atlona.com/pdf/manuals/AT-HD4-V41.pdf

Vil nok også kunne bestilles hos din B&O forhandler, spørg om pris.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

        Efter denne tegning/ diagram kan du selv lave et 8 polet-
        DIN PowerLink Mk II eller Mk III kabel, med RJ45 stik.

____________________________________________________________ ___________________

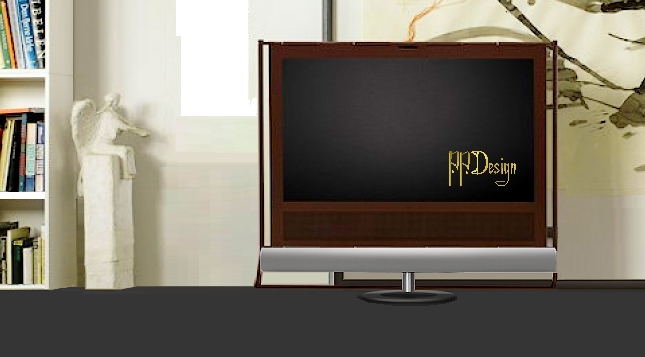

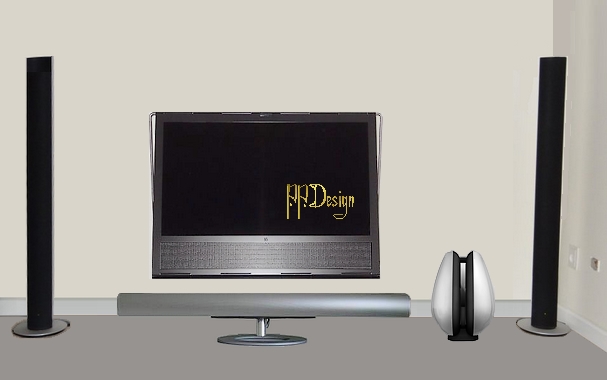

BeoPlay V1 og BeoLab 7-1 eller 2 ser da ikke så tosset ud sammen.



BeoPlay V1- vægophæng.

http://www.stbbrackets.co.uk/?page=proddetail&catID=68&a mp;ProdID=1222

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

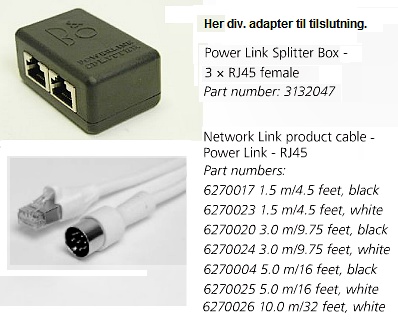

Her finder du adapterne, DIN stik og div. kabler:

https://www.elextra.dk/main.aspx?page=articlelist&gid=28 10&gidlevel=0

Se video: http://www.youtube.com/watch?v=BT0HEEKlnVQ









http://www.soundsheavenly.co.uk/bando.htm

http://www.av-connection.com/?ML=1040   -  http://www.av-cables.dk/din-adapter/

Brinck Elektronik / ELEXTRA.

Søg DIN-Her. - Søg 3.5 Jack-Her. - Søg Phono-Her.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

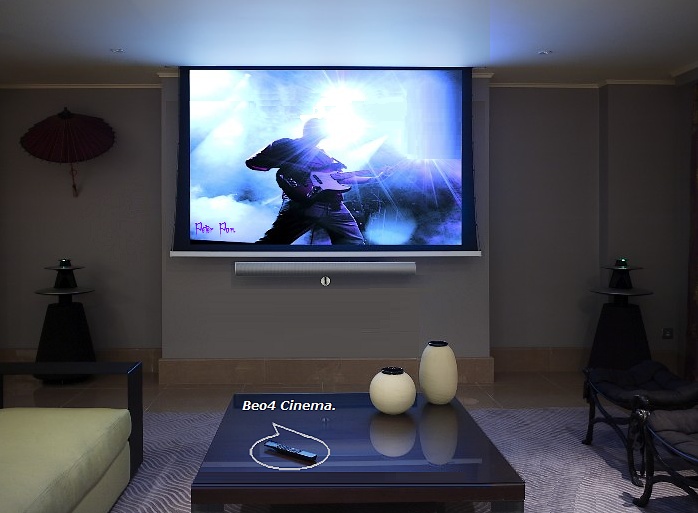

Beo4 Cinema BeoLiving fjernbetjening.

Beo4 cinema har lys i taster og display + en cinema taste i stedet for record tasten.

Beo4 Cinema Manual    Tryk her.

________________________________

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Millemisens - PLAYMAKER fra Bang & OLUFSEN

IKKE HELT PLUG'n'PLAY - for mig i det mindste.

Det første man skal gøre, når man får dimsen hjem er at åbne den/få dækslet af. Nuvel - har man gjordt det nogle
gange, er det sikkert nemt nok. Men jeg bøvlede meget med den - det kunne have været bedre løst, kære B&O.
Man skal starte med at møve alle kablerne igennem et hul i dækslet  Inde i kassen sidder hullerne til stikkene på
tværs af hinanden. Vil man have et netværkskabel tilsluttet (skal bruges til eventuel opdatering), er det rimeligt
svært at få de andre kabler ind og også ud  - det kunne have været bedre løst, kære B&O.

Til sidst sad de så, hvor de skal og dækslet var klemt på plads. Men der var intet liv i den!
Det viste sig, at jeg - da jeg satte dækslet på - var kommet til at slukke på den bette-lille knap forneden.

millemis skrev: Tegning over et muligt setup, som på bedste vis kombinerer både nyt og gammelt...og helt gammelt B&O-grej. Jeg håber dette kan være til inspiration for den ene eller anden, der - som jeg - stræber efter at få det bedste ud af B&O-produkterne.....og som ikke vil nøjes med et standart-setup. Hilsen Millemissen

Har du lyst til at læse hele indlæget, så tryk  -

http://www.hifi4all.dk/forum/forum_posts.asp?TID=46053&P N=1&TPN=235

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Hej Peter

Jeg har har et problem jeg håber du kan give et svar på.

Mit set-up er:

1 Beovision 10
2 beolab 9'er som front
2 beolab 3'er som bag

1 Beosound 5 Encore

Mit problem er at jeg gerne vil forbinde min Encore til mine beolab 9'er via min Beovison 10 men da der ikke er nogen
MasterLink i min Encore kan jeg jo ikke gøre det på den måde.

Jeg kan kun selv finde på to mulige løsninger.

nr. 1 er at tage PowerLiket fra Encoren og sæt i det ene Powerlink stik i Beolab 9'eren også tage en Powerlink fra Beovison
10'eren og sæt i det andet Powerlink stik i Beolab 9'eren. men kan/må man det?

nr. 2 min 2 ide er at bruge en bosscom powerlink switch box, men jeg er ikke sikker på at den kan bruge da det jo ikke er
set
up med Non B&O tv. hvad sker der hvis jeg sætter et powerlink kabel fra min beovison 10 i switch boxens port 1?

Jeg håber du kan forstå mit spørgsmål.

mvh
Klaus

Hej Klaus og velkommen til hifi4all

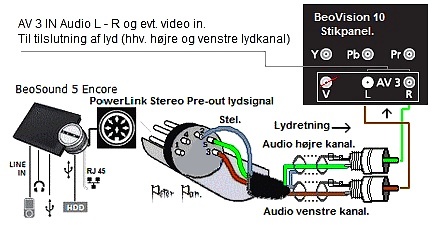

Sådan kan det gøres, svarende til en analog CD tilslutning. Højttalerne tilslutet TV.
Du skal bruge et 5 polet DIN til Phono stereo adapterkabel. Husk lydretningen er fra
DIN stikket mod  H - V Phono stik. Husk også at sætte BV.10 op på AV3 indgang.

http://www.av-cables.dk/din-adapter/5p-din-2-x-phono-lydkabe l-1-2-m.html

Tryk P.Mute for at slukke skærm billede. hvis det ikke sker automatisk.

Lydstyrke styring regulering med en B&O fjernbetjening kan måske give lidt bøvl,
for både BeoSound 5 Encore og BeoVision 10 vil nok reagere på fjernbetjenings
signalet hvis de er i samme rum. I såfald bliver du muligvis nødt til at nær betjene
på BS5E. Jeg har ingen af dem, så det kan jeg ikke afprøve.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Hej Peter

Tak for dit "hurtige" svar, det er klart en brug bare løsning.

Men kan du komme i tanke om en løsning hvor jeg ikke behøver at tænde mit tv?

og hvad tror du der vil ske hvis jeg sætter to powerlink kabler i mine beolab 9'er?

Mvh
Klaus

Dine højttaler syntes jeg, skal være tilsluttet BV 10. Det er i tv'et surround dekoderen ligger.
Derfor vil dit tv også være tændt selv om du ikke ser det, dette er også tilfældet med en
MasterLink tilslutning, hvor BV 10 får tildelt option 2 og en audiomaster option 0.

Men se på mulighederne Bosscom’s Powerlink Switch - tegninger på side 31.

Se også http://almando.com/ den er billigere.

Alternativ er at bøvle med div. gør-det-selv PowerLink switchbokse.

__________________
