Peter Pan skrev: Alternativ er at bøvle med div. gør-det-selv PowerLink switchbokse.

Det kunne man faktisk godt lave... Men der skal jo laves 2 eller en stereo fætter...

Det ville være relativt enkelt, at lave.. Men det ville koste lidt...

/Dr. G

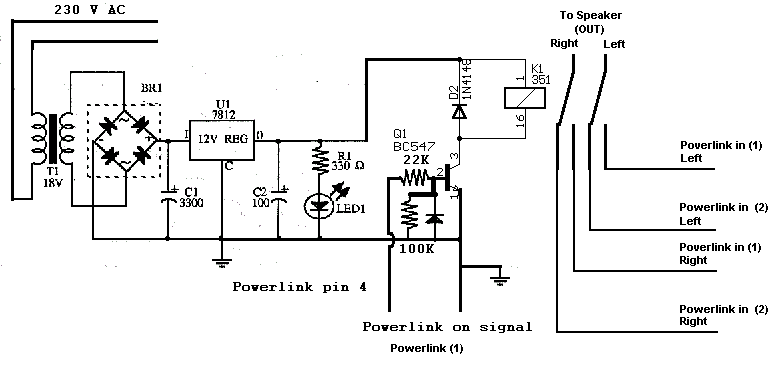

Her er et udkast ..... Til en DIY powerlink switch...

Powerlink (1) indgang 1 vil trigge relæet så der bliver skiftet indgangs kilde...

Den holder ikke helt vand............... Der mangler lidt powerlink on styring... Men det kan tilføjes, hvis du går den vej......

Brug kvalitets relæ til signalvejen.........

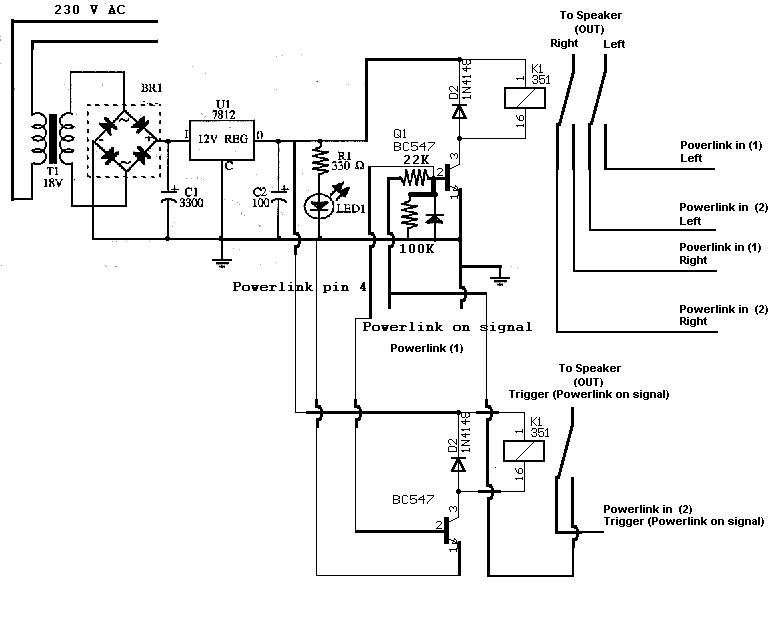

Så er den der med powerlink trigger til højttaleren...... Det her burde virke.. Men går du den vej skriv lige så går jeg lige designet igennem.... Det virker således at kommer der signal / spænding på stik 1 så vil det være det signal der bliver sendt til højttaleren. Slukker du så det apperat der sidder på stik 1 vil stik 2 igen være aktiv....



Hej Dr. G

Først mange tak for de svar de ser ret gode ud. problemet er at jeg ikke er den den store el-mand :-) så jeg ikke lige hvordan
skal få lavet sådan en dims.

men hvad siger du til min ide "nr. 1 er at tage PowerLiket fra Encoren og sæt i det ene Powerlink stik i Beolab 9'eren også tage
en Powerlink fra Beovison 10'eren og sæt i det andet Powerlink stik i Beolab 9'eren. og der efter serie forbinde beolab
9'ernemen kan/må man det?

mvh
Klaus

Den vil jeg lade Peter om at svare på...

Men her er min holdning / mening om din idé

Det lyder ret usundt, i mine øre det du vil. Du sender 5 Volt powerlink trigger signal retur i enten TV eller Encore og det tror jeg ikke er sundt. Samtidig vil du få blandet signal op i højttalerne, hvis begge ting er tændte. Skulle man hoppe på den idé ville jeg som et minimum beskytte de 2 trigger spændinger med et par dioder, når det er sagt så begynder du også at bruge powerlink out på højttalerne, som indgang. Ved ikke om det er godt. Men som sagt et powerlink T-stykke og dioder til at beskytte trigger spændingen i henholdsvis TV og Encore som et minimum. Nej jeg ville ikke turde heller ikke med beskyttelse i form af dioder.

jeg Ville IKKE forsøge det du har i tankerne...  Det kunne blive dyrt.... Og heller ikke mit forslag med dioder lyder sundt.

Tror du kan købe sådan en powerlink switch færdig.

Mener det er bosscom der laver den. Men den koster. Nix den Bosscom laver er til noget andet, kan ikke bruges.....

/Dr. G



Hej Dr. G

Mange tak for de svar. jeg vil se om jeg ikke kan finde som kan lave mig en powerlink switch box som løser mit problem :-)

mvh
Klaus

Når du har fundet en der kan og inden du går igen sig lige til.. Så løber jeg diagrammet igennem igen og laver det mere overskueligt...

Det er en udbygning af denne her: http://www.hifi4all.dk/forum/forum_posts.asp?TID=94661&P N=1&TPN=2

Selve sniffer delen osv. virker som den skal.

/Dr. G

komer skrev: Hej Dr. G Mange tak for de svar. jeg vil se om jeg ikke kan finde som kan lave mig en powerlink switch box som løser mit problem :-) mvh Klaus

Hej Klaus, hvis du ikke finder nogen der kan så send mig en besked.... Så finder vi "nok" på noget....

/Dr. G

Dr. G

Det er et spændende projekt du her har gang i

______________________________________________________

Her kan man se hvad sidste nye software er på B&O's produkter.

Disse software revisions niveauer er korrekte den 18 September 2012.
Typisk vil diagrammet blive opdateret hver tredje måned. Tryk her.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Man skal nok være meget modig, nørdet, dygtig og/eller sparsommelig, hvis man går i gang med et sådant projekt.
Jeg ville da blot anskaffe mig BOSSCOM's switch.


Se forøvrigt også her:
www.munichhomesolutions.de/heimkino-home-entertainment/power link-audio-switch-adapter-fuer-bang-olufsen-beolab-boxen.htm l
Hvem mon egentlig laver denne boks

Hilsen Millemissen


__________________
Missekatten - B&O-ambassadør uden vederlag

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Peter skriver:
"Og hvorfor er det lige at vores fjernsyn skal bruge strøm, hvis vi hele dagen streamer musikken via en Playmaker."

Hej Peter,

forbinder du eksempelvis PowerLink-udgangen fra en Audiomaster (med en masse kilder incl Playmaker) til en
PowerLink Switch's (Bosscom/Almando) indgang 1, og samtig PL fra et V1's fronthøjtalerudgang - herfra kom min oprindelige
idé - til indgang 2 på switchen, hænger BeoLab'erne (kald dem gerne front-) jo på switchens udgang.
Eventuelle baghøjtalere forbliver på V1, dem er der jo ikke brug for ved en audiokilde!
OBS: ØV, så er der ingen musik i Sound 4 til tilhængerne af denne uvane.

Indgangsvalget sørger switchen for alt efter hvilken kilde (en Audiomaster-kilde eller en V1-kilde), der vælges via Beo4.
Indgangene/udgangen er 100% B&O-kompatible og modtager/sender altså også triggersignalerne.
Du skal altså IKKE have et tv tændt for at høre en kilde fra Audiomasteren!

Hilsen Millemissen

N.B.
MasterLink er absolut ikke dømt ude! Det vil kunne fungere i lang tid endnu - hvis vi blot udnytter de muligheder B&O og
vores egen opfindsomhed giver os. Du har jo selv lige citeret mit indlæg om min brug af Playmakeren - det er jo et eksempel på, hvordan
man sågar stadigvæk kan have glæde af MasterControlLink'en.

Benytter man ML-baserede Audio-og Videoprodukter er der slet ikke brug for en sådan kompliceret swich, som du påtænker.
Det er jo netop det ML sørger for. Og du tænder jo strengt taget ikke for dit tv, når du via ML vil høre musik - kun for audiodelen i tv'et
og de to fronthøjtalere.


__________________
Missekatten - B&O-ambassadør uden vederlag

Hej Alle

Skulle jeg vælge, ville jeg gå efter Almando boksen den er genial. Og ligger i en fornuftig pris. Tak for info millemis.  Anede ikke den fantes. Men super produkt. Og ja den lugter af Bosscom. Men der står input 2 og 3 er 100% B&O Powerlink kompatible.  Hvis man ser på billede er det indgang 2 og 3 indgang 1 er SPDIF

http://almando.com/multiplay/almando-multiplay-stereo.html

Bosscom, er stort set det diagram jeg har lavet (Den kan lidt mere (Ikke B&O produkter)). Men en pris på 3.500 + er simpelthen for dyrt.

http://www.bbuy.dk/product.asp?product=2021

Millemis skrev:

Man skal nok være meget modig, nørdet, dygtig og/eller sparsommelig, hvis man går i gang med et sådant projekt.

Modig skal man ikke være, det kan "næsten" ikke gå galt. Hvis det var til mig selv, ville jeg smække den sammen på veroboard, lige som min egen trigger jeg lavede på Center HT. Dog med en ekstern strømforsyning, som Peter foreslår. Da den uerfarende slipper helt for at rodde med 230 Volt. Det er stort set umuligt at riste noget. Men ja man skal være forsigtig som med alt andet elektronik.

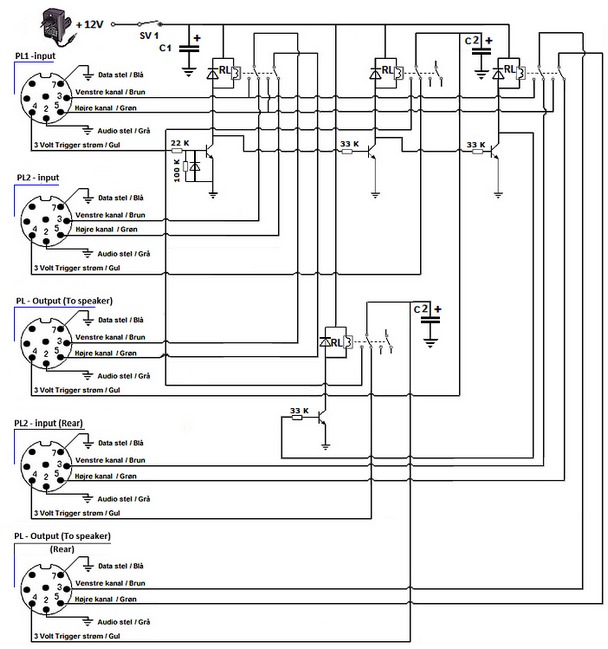

Og ja, jeg var bestemt heller ikke hardcore med min center HT. Jeg testede på min Beoport først. Inden jeg skulle noget som helst andet. Og det ville jeg også gøre med Boksen. Konceptet holder vand. Men igen, diagrammet er kun en grovskitse. På papiret skulle den virke. Og for at konstatere om den holder vand, laver jeg en til mig selv. Har bestilt delene.

Grunden til der overhovedet blev lavet et hurtigt diagram var jeg læste dette på Bosscom's hjemmeside og jeg kunne ikke finde andre produkter:

Det var det der narrede mig, til at tro den kun kunne med ikke B&O på port 1. Men nu har jeg set deres tekniske skitse og den viser tydeligt noget andet. Men rart at se de har lavet det på stort set samme måde  Bortset fra Bosscom også har en opamp siddende for at kunne justere fra de 0 - 6 db forstærkning på port 1, komplet unødvendig i en ren powerlink - powerlink switch. Og en timer kreds for kunne generere det ene minuts delay. Også unødvendig.

Men som i kan læse, så startede jeg også med at anbefale komer at han kiggede på Bosscom's produkter, men blev narret af det der stod på hjemmesiden, som skrevet oven for.

/Dr. G

EDIT:

Eventuelle baghøjtalere forbliver på V1, dem er der jo ikke brug for ved en audiokilde!
OBS: ØV, så er der ingen musik i Sound 4 til tilhængerne af denne uvane.

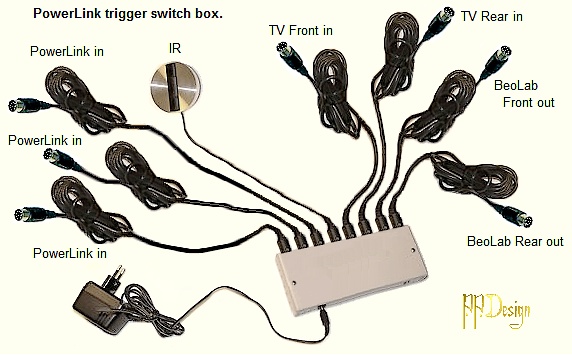

Det kunne man, faktisk godt lave.  tror jeg at jeg "klister" på den jeg laver til mig selv, således at baghøjttalerne også spiller ved input, hvis man vælger det.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Den kan man vist ikke stikke, Pan.

__________________
If you can't explain it simply, you don't understand it well enough

Jeg ved ikke hvad den kommer til at koste præcist endnu. Jeg skal først ha stumperne hjem og bygget prototypen. Så jeg kan få lagt print ud, købt kabinet mm.

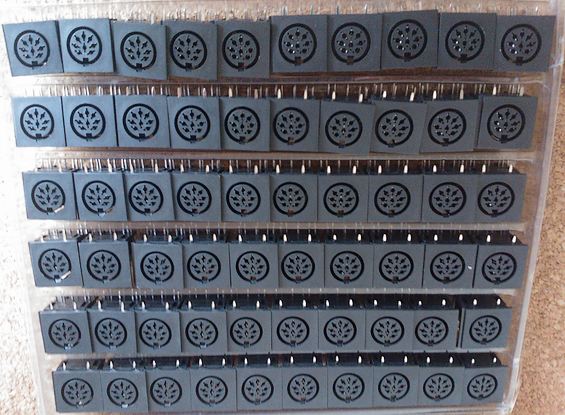

Når jeg ved det skal jeg fortælle, hvad den koster.. Men der er relativ stor forskel på at købe 3 powerlink stik og så købe 60, som jeg har gjort. Og sådan er det hele vejen igennem, jeg har købt/bestilt dele til mere end 1.

Skulle det ikke ha set sådan ud ? Ha Ha

/Dr. G

Super cool design DR. G det design kan du nå langt med. Start med at vise boksen til B&O.

  Sikkent et stikpanel

________________________________________

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Hej dr. G og Peter

Jeg Spørger lige fordi dig jeg ikke er den store el-mand men er i sikker på at man kan sætte to powerlink kabler til bosscom/almando? Som jeg
ser det er der jo kun et powerlink stik (in) og en "Ikke b&o" stik (in).


Mvh
Klaus

Ps. Dr. G hvis du får lavet en box så er jeg meget interesseret. :-)
