Nej ikke et relæ alene... Det ville jeg ikke gøre. Du har ikke ubegrænset strøm på powerlink trigger udgangene.

/Dr. G

Peter Pan skrev: Hej SpinX Jeg er ikke sikker på at relæet kan trækkes på den måde, når relæets plusstrøm ikke kan skiftes mellem både PL1& PL 2. Men går relæet selv tilbage til udgangs position virker det måske. OBS !

Ja det er jo et skifte-relæ, så går den selv tilbage til udgangsposition. Jeg skal selvfølgelig være opmærksom på at finde et relæ til den rigtige spænding, mener du Peter at det er 2,5v ? hvor har du den oplysning fra?

Dr. G skrev: Nej ikke et relæ alene... Det ville jeg ikke gøre. Du har ikke ubegrænset strøm på powerlink trigger udgangene. /Dr. G

Hmm. Hvad er begrænsningen? Har læst i en Beolab 6000 manual at der kan tilsluttes op til 10 par højtaler på en streng, mon ikke der sidder et lille relæ i hver af dem der tænder højtaleren, jeg skal selvfølgelig finde et med lavt forbrug, tror du det er et problem?

Jeg kan selvfølgelig prøve med et relæ tilsluttet mit gamle avant tv først på Pin4

Tak for jeres svar.

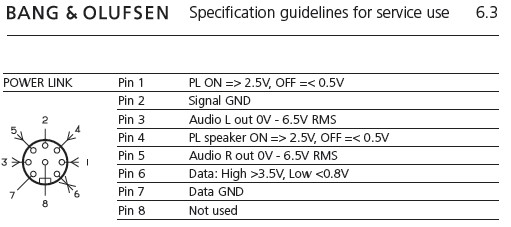

SpinX skrev: Peter at det er 2,5v ? hvor har du den oplysning fra?

SpinX - F.eks Tryk her.

Denne løsning er vist bedre.

God fornøjelse

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

10 højttalere der max trækker <2 mA pr stk.

Du rister din powerlink med et relæ direkte. Brug nu den transistor !!!! Det er ikke for sjov B&O har skruet det sammen på den måde de har.

Kig tilbage i tråden der er inspiration. Alle B&O's produkter bruger transistor styret relæ styring !!!

Men rist du dit TV. HUSK dioden i dit setup, ellers kan du på den længere bane riste TV'ets +5 powerlink trigger signal.

Men må erkende du er mere end almindelig modig !!!

"Springer" SMD fusen så bliver det DYRT rigtig dyrt. Brug den transisor,

Ellers kig her for diagram: http://www.hifi4all.dk/forum/forum_posts.asp?TID=94661&P N=1&TPN=2

Det er ikke for sjov det er lavet på den måde !!!!!

/Dr. G





Dr. G skrev: 10 højttalere der max trækker <2 mA pr stk. Du rister din powerlink med et relæ direkte. Brug nu den transistor !!!! Det er ikke for sjov B&O har skruet det sammen på den måde de har. Kig tilbage i tråden der er inspiration. Alle B&O's produkter bruger transistor styret relæ styring !!! Men rist du dit TV. HUSK dioden i dit setup, ellers kan du på den længere bane riste TV'ets +5 powerlink trigger signal. Men må erkende du er mere end almindelig modig !!! "Springer" SMD fusen så bliver det DYRT rigtig dyrt. Brug den transisor, Ellers kig her for diagram: http://www.hifi4all.dk/forum/forum_posts.asp?TID=94661&P N=1&TPN=2 Det er ikke for sjov det er lavet på den måde !!!!! /Dr. G

Hej Dr. G

Tak for dit svar, det lyder til du har lidt mere styr på det end jeg har (det er jo også derfor jeg spørger på et forum inden jeg gør noget)

Jeg ved ikke om jeg har helt styr på at bygge en "transistor styret relæ styring" men jeg må kigge lidt nærmere på diagrammet i dit link (den havde jeg ikke set ).

Ellers kan jeg vel lade mit relæ trække af en ekstern strømforsyning som tænder på en "strømspareskinne" som V1éren sidder på. Så blander jeg mig ikke i Powerlink kredsen men skifter kun mellem to kilder, så skifter relæet når Tvet bruger strøm. Vil det ikke virke?

Men nummer et må jo være at lave en styring som du har gjort.

Hilsen SpinX

men så behøver du transistoren... Uanset hvad så behøver du dioderne, transistoren og modstande

Jeg kan godt se min boks skal gøres færdig

/Dr. G



 SpinX

Er du lokaliseret i KBH området ????

Så har jeg en "billig" prototype.

/Dr. G



Dur ikke !!!!!!!!!!!!!!!!!!!!!!!!!!

Selvfølgelig gør den det. Det behøver ikke være så indviklet.

Og din boks bliver sku nok heller ikke færdig før til jul.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Peter Pan skrev: Selvfølgelig gør den det. Det behøver ikke være så indviklet. Og din boks bliver sku nok aldrig færdig.

Jo nu gør den !!!

Giv mig 14 dage ! så er den der...................

Men jeg er ikke herre over vandskade og beton renovation

Men kan se den boks mangler. Så nu må vi/jeg gøre den færdig.

Nu er der købt 60 powerlink stik mv.... Og produktet mangler så må jeg jo stjæle tiden til at gøre den færdig

/Dr. G

Dr. G skrev:  SpinX Er du lokaliseret i KBH området ???? Så har jeg en "billig" prototype. /Dr. G

Hej Dr. G

Nej det gør jeg desværre ikke, bor i det mørke Vestjylland

Men er vi ikke enige om at løsningen med en ekstern strømforsyning, som Peter har været så flink at lave en skitse på, vil virke?

Er det ikke ok at ligge pin2 og 7 sammen til stel for alle tilsluttede enheder (tv+anlæg)?

Men lyder spændende om du får fabrikeret en boks, så kunne jeg måske godt være køber til en.



haden skrev:    Jeg er ved at planlægge lidt ombygning af huset og vil i den forbindelse trække netværk rundt. Det bliver bl.a  Cat7, som de nu vil have det i Struer, men jeg kan ikke finde ud hvilke stik/dåser det skal være.  jeg har nogle rj45 stik med skærm, men skal skærmen på kablet monteres på stikket eller ej? Det er ikke lige til at regne ud hvordan det skulle gøres uden at skulle lodde.

Hej haden

Her lidt forskelligt du kan se på - Der finnes ennu ikke meget til Cat 7, men her er link til B&O løsninger.

http://www.flexcabling.com/da/bang-olufsen-43/information-44 /

http://www.flexcabling.com/da/bang-olufsen-43/bolig-produkte r-45/

------------------------------------------------------------ ---------

http://www.lav-det-selv.dk/Forum/aft/153020  - Billeder.

http://www.elsag.dk/media/docs/montage-vejledning-netvaerksd aase-med-underlag.pdf

http://www.elsag.dk/netvaerk/netvaerksdaase/netvaerksdaase-c at6-cat6a-cat-6-a-2-port.htm

http://www.infrateket.dk/2/ap007-1.htm

--------------------------------------------------------

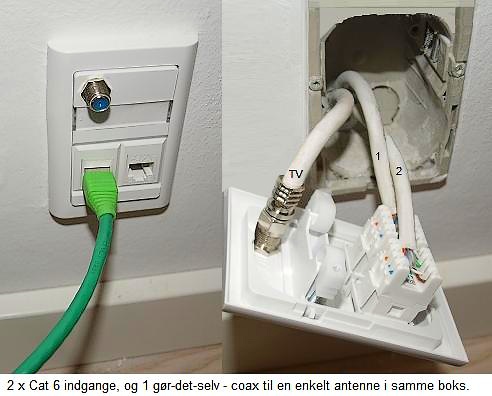

Se kombinere-ethernet-og antenne.

Dette kunne også bruges som 2 x RJ45 Powerlink og 1 x kabel tv.

------------------------------------------------------------ ----------------

RJ45 plug on UTP cable - Installing

http://www.youtube.com/watch?v=v7H8OoKA4F8

Denne Cat 7 har skærm til chassig -

http://www.youtube.com/watch?v=zu99XP9sbTU&feature=endsc reen&NR=1

http://www.youtube.com/watch?v=0gxNZoPcnP4&NR=1&feat ure=endscreen

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

SpinX skrev:      Er det ikke ok at ligge pin 2 og 7 sammen til stel for alle tilsluttede enheder (tv+anlæg)?

Hej SpinX

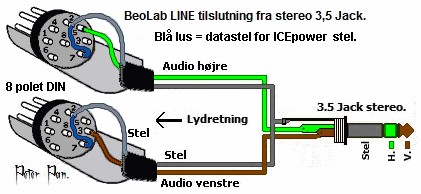

I en PowerLink indgang er pin 7 digital (data) stel og pin 2 analog audio stel.
Den digitale stel forbindelse er som regel noget mere støj fyldt end den analog.
Man holder dem derfor ofte adskildt, ved brug af det lille kredsløb du ser på
den tegning. Hvis de skal samles, kan man derfor bare kortslutte pin 2 & 7.



Kredsløbet sikre støjdæmpning, via modstanden og kondensatoren. Dioderne
sørger for at spændingsforskellen  imellem de to stel, aldrig bliver større
end diode V_on spænding (typisk 0,7, 0,6 eller 0,2 Volt afhængig af typen!).

Her et eksempel -

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.



Se billeder -   http://www.prisjakt.nu/produkt.php?g=104264

************************************************************

egoh skrev: Jeg har genoptaget min hobby at genoprette vintage Bang og Olufsen stereoanlæg. Det startede faktisk af nødvendighed, da en af mine B & O stereoanlæg brød sammen. I stedet for at sende den til reparation, adskilte jeg den og satte den sammen igen. Sådan begyndte min nyeste hobby. Jeg har altid elsket Beovox 4500 og Beolab 4500 højttalere. De er en af de fineste minimale design, og minder mig om malerier af Piet Mondrian. Jeg fandt et par, der havde behov for en alvorlige restaurering. Her er nogle billeder fra restaurerings projektet.

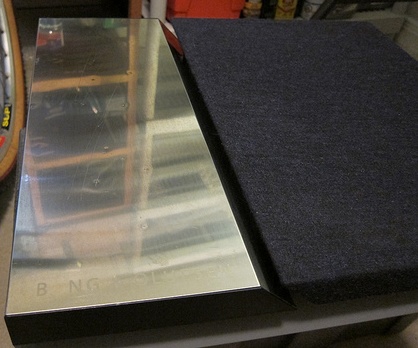

Her er et billede fra før restaurering:

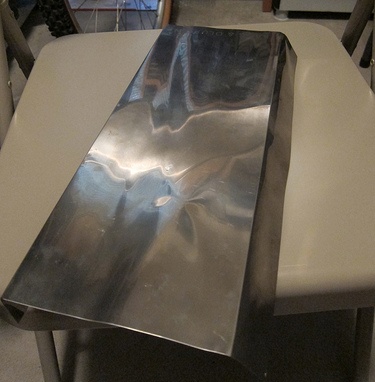

Rustfrit stål panel fjernet til målinger:

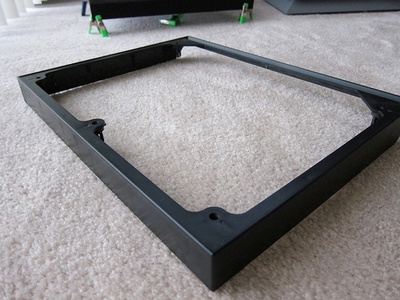

Højttalergitteret strippet:

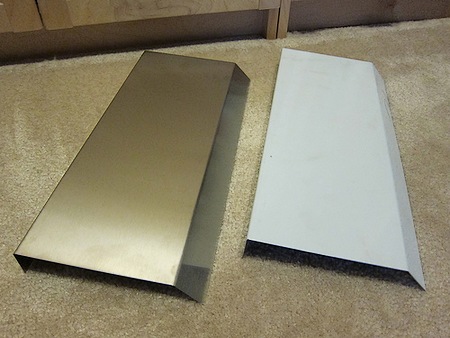

Nye rustfri stålplader fremstillet:

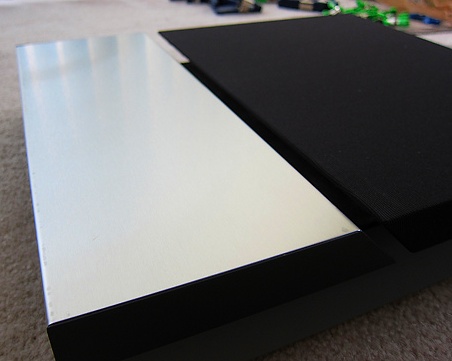

Nærbillede af det nye installerede panel:

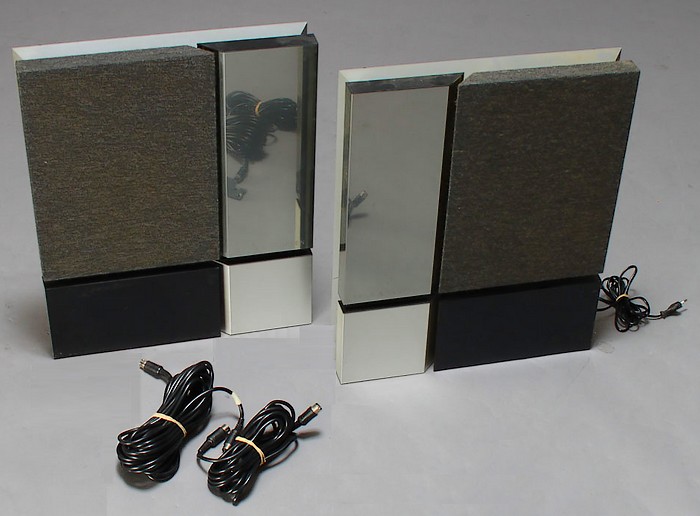

Færdig restaurering (før montering på væg):

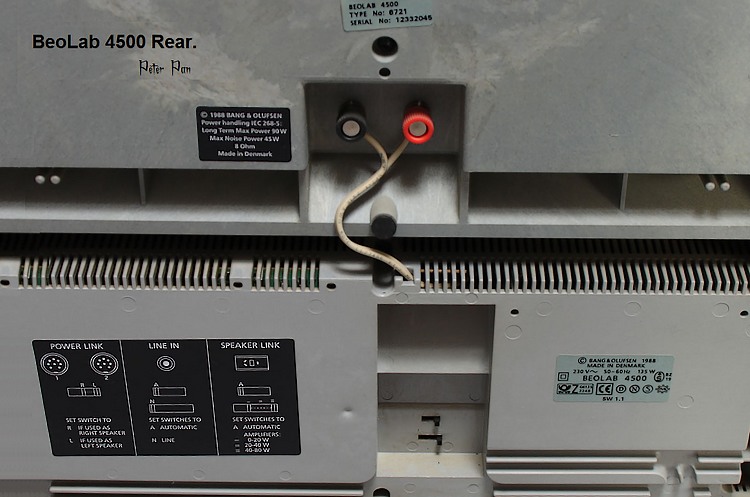

http://www.beoworld.org/prod_details.asp?pid=369

Vintage Bang & Olufsen stereo speakers restoration

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Så har jeg svaret på hvordan man streamer Airplay lyd via Beolink Active.

Snakkede med Jan i Milo radio og han fandt ud af at mine Beolink Active skulle firmware opdateres til version 1.6.

Det er hermed gjort og det virker bare super godt. Håber at andre kan bruge dette indspil



Tak til Peter Pan oh Millemis

__________________
mvh
mental

Hej mentallapse

Tak for din tilbagemelding.

På alle tegninger jeg har lavet med BL active 1636 til forskellige formål,
står dette skrevet på tegningen. Se eks. øverst på side 24.

Hermed en opfordring til at søge på tråden og læse hvad der står.

_______________________________________________

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

mentallapse skrev: Så har jeg svaret på hvordan man streamer Airplay lyd via Beolink Active. Snakkede med Jan i Milo radio og han fandt ud af at mine Beolink Active skulle firmware opdateres til version 1.6.

Hej mentallapse,

det skrev jeg faktisk allerede til dig på side 38 den 01 November 2012 kl. 00:08

Den, som søger, finder svar - som Peter skriver!

Ja, selvfølgelig virker det:-)

Hilsen Millemissen


__________________
Missekatten - B&O-ambassadør uden vederlag

Hej Peter,

hvor ? skrev egoh:

"Jeg har genoptaget min hobby at genoprette vintage Bang og Olufsen stereoanlæg. Det startede
faktisk af nødvendighed, da en af mine B & O stereoanlæg brød sammen. I stedet for at sende
den til reparation, adskilte jeg den og satte den sammen igen. Sådan begyndte min nyeste hobby.

Jeg har altid elsket Beovox 4500 og Beolab 4500 højttalere. De er en af de fineste minimale
design, og minder mig om malerier af Piet Mondrian. Jeg fandt et par, der havde behov for en
alvorlige restaurering. Her er nogle billeder fra restaurerings projektet."

Billederne er flotte.
Det link, du sendte med ovenfor, virker ikke.
N.B. man kan forøvrigt på den side, der åbnes, finde andre link bl.a. til en restauration af Pentaer.

Hilsen Millemissen



__________________
Missekatten - B&O-ambassadør uden vederlag

Hej millemis

Ovenstående link er rettet.

Link bl.a. til en restauration af Penta, se her -
