Hej scaramanga60, ja det x-tra-speaker-link kan du bruge.



Sådan har jeg tilsluttet mine passive højttaler, kontrol boks og betjenings panelet.











I mit alrum er x-tra-speaker betjenings panelet monteret på vægen. Mellem panelet og kontrol boksen
benytter jeg et telefon kabel med 5 eller 6 leder. Kontrol boksen er monteret ved siden af Beocenter 9300.

Mellem Beocenter 9300's højttaler udgang og kontrol boksens højtaler indgang bruger jeg to kabler
med 3 polet DIN højttaler stik i hver ende. Fra kontrol boksens højtaler udgang til mine passive
højttaler i mit alrum løber to almindelige 2.5 mm2 højttaler kabler.



Se indlæg af 03 August 2006 på dette link:



http://www.hifi4all.dk/forum/forum_posts.asp?TID=42140&K W=B%26O&PN=0&TPN=2



Spørgsmål til Beo5 fjernbetjeningen sender jeg videre til en der har forstand på den.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

scaramanga60 skrev: hej alle B&O mennesker! jeg har to ting som jeg gerne vil spørge jer om. Det ene er at jeg skal have noget beolink på mit badeværelse, jeg har nogle Beovox CX 50 og det ska så kobles på mit Beocenter 9300. For at kunne styre beolinken på badeværelset er alt så inkludereret her?: http://radioogtveksperten.dk/tilbehoer-44/fjernbetjeninger-4 6/x-tra-speaker-link-81.html ved selvfølgelig godt at kablet skal købes ved siden af, men er det hele der for at kunne lave beolink? på forhånd tak (:

Du skal være opmærksom på at med sådan et link til pasive højttaler. Når du evt skruer op/ned for lyden i badeværelset, ja så skruer du også op/ned for lyden i stuen. Syntes du skal vide det, for det kommer dag på mange mennesker at det forgår sådan.


__________________
Morten

Prøv BeoForum.dk nu med Beo 5 sektion.

Mit B&O HD Cinema set-up

tortor skrev: Hej, Hvordan opdateres beosound 4, kan man selv eller? Mvh. Torben

Hej tortor, jeg tror ikke du selv kan få lov at opdatere.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

MoTiNi skrev: Du skal være opmærksom på at med sådan et link til pasive højttaler. Når du evt skruer op/ned for lyden i badeværelset, ja så skruer du også op/ned for lyden i stuen. Syntes du skal vide det, for det kommer bag på mange mennesker at det forgår sådan.

MoTiNi

Man kan styre lyden hver for sig, fordi x-tra-speaker-link arbejder sammen med den indbyggede forstærker i Beocenter 9300 i MCL link systemet. Det forudsætter dog at Beocenter 9300 i stuen, er tilsluttet via PowerLink og aktive højttaler.

Denne fordel forsvandt med BeoSound modellerne, og er den eneste årsag til jeg stadig beholder Beocenter 9300.

Mit stereo setup.



Se hele mit setup Dec. 2009 Tryk her.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

@ Peter Pan

Hvorfor har du både HDMI & Scart fra din YouSee boks til dit BV7-40 ?


__________________
Morten

Prøv BeoForum.dk nu med Beo 5 sektion.

Mit B&O HD Cinema set-up

MoTiNi

Det er fordi jeg endnu ikke har software opdateret til SW 5.05 eller en nyere.
Det fortælles at man så kan fjerne Scartkablet.

Jeg har software opdatering SW 4.24a og for at få min Samsung SMT-H3106 HD
boks til at gå i standby når jeg slukker mit tv har jeg lavet, og tilsluttet dette Scart kabel.







Jeg overvejer dog en opdatering, fordi de i min B&O butik fortæller, at jeg
derved kan opnå den samme flotte sorte setup menu, som på BeoVision 7-55".

Så smager det da lidt af fugel IK'

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

@ Peter Pan

Ok, der for

Hvordan er det lige man tjekker hvilken software version man har på BV7-40.

Jeg har nemlig lige får den seneste opdatering


__________________
Morten

Prøv BeoForum.dk nu med Beo 5 sektion.

Mit B&O HD Cinema set-up

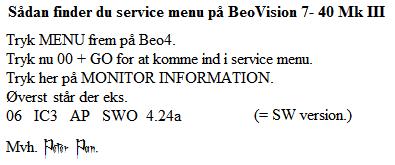

Tryk menu på din remote, stil dig på "øvrige muligheder" og tryk rød+rød+go så burde resten være lige til at finde.

Tryk stop hvis du vil et step tilbage og tryk exit når du vil forlade menuen.

__________________
Beovision Avant 55" & en masse B&O grej...

  MoTiNi

  Og dette kan du så gemme som billede.

Fortæl mig så lige hvad SW der står på dit tv, og om dine minu kort er sorte.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

peter pan & MoTiNi:

altså min far har et beomaster 4500 anlæg med xtra speaker link ude i køkkenet, det samme har min mormor på sin
beomaster 5500 og der er det muligt at kontrollere lyden hver for sig, eksempelvis høre lyd i køkkenet og ikke høre noget i
stuen. Jeg har tilsluttet passive højtalere til mit Beocenter 9300 nærmere betegnet beovox CX100 og Beovox CX50. Kan det så
styres separet eller ej? Er bare lidt forvirret. Ps. mange tak for den meget fine tegning Peter Pan!

scaramanga60

Ja du kan styre lyden hver for sig så længe x-tra-speaker-link er tilsluttet Beocenter 9300's
indbyggede forstærker, og 9300 i stuen, er tilsluttet via PowerLink og aktive højttaler.

Sådan er mit BeoLink system sat op og det virker.

MoTiNi har ret hvis du også i stuen benytter passive højttaler på Beocenter 9300's
indbyggede forstærker.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

okay jamen det lyder jo så rigtig fint (: SÅ man tilslutter xtra linket via powerlink? DU skriver at "9300 i stuen er tilsluttet Via
PowerLink og aktive højtalere." Vil det så sige at jeg skal bruge aktive højtalere der hvor mit Beocenter 9300 er? både min
mormor og min far kører med CX100 højtalere i alle rum, og det er jeg 100% på for det har jeg mange gange sidet og
leget med. Hverken min mormor eller min far har nogen form for aktiv højtaler, så det må da være muligt, eller også er det
det bare mig der misforstår det i skriver

scaramanga60

Så man tilslutter xtra linket via powerlink. NEJ DET GØR DU IKKE læs det hele igen.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

undskyld, jeg vil ikke forstyrre jer mere, for jeg er for dum til at fatte det

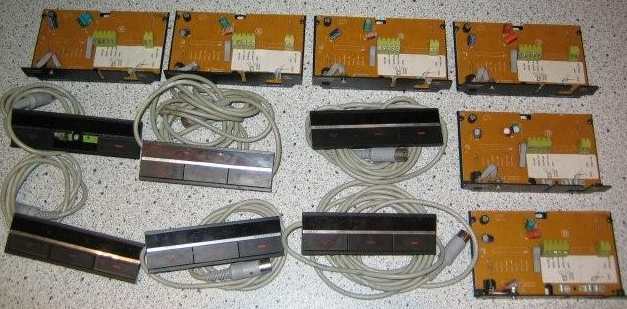

Min x-tra-speaker-link relæ boks hedder MCL 2A. Måske der er andre muligheder ??

Billeder lånt fra Old_school

Download "Bang & Olufsens Master Control Link Håndbogen" i PDF file. her.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Lad os lige starte lidt forfra her.

Det du får fra radioogtveksperten er 100% sikkert et Xtra speakerkit 2047.

Det består af en MCL2A relay boks og en Tranciver. Den kaldes 2047 og er den seneste i MCL systemet. Du får også en væg holder til Beolink 1000 samt manualer. Derudover skal du bruge et MCL kabel og et sæt passive højtalere.

Hvis du ønsker at bruge active Beolabs så skal du bruge MCL2AV boksen istedet for MCL2A.

Du kan tilslutte active og passive højtalere til Beomasteren som du ønsker sålænge du har powerlink på den. Jeg selv bruger passive Beovox S80.2 til Beomaster 6500 og et Xtra speakerkit i køkkenet med CX100. Der er et 12 db forskel før lyden reagerer på de andre rum og du kan bruge MUTE på Beolink 1000/Master control panel/Tranciver. Det virker ganske fint. Du behøver ikke at bruge powerlink på Beomaster/Beocenter.

For 100% indivuelt lyd styrke i et enkelt rum når du bruger det ældre MCL system skal du bruge MCLAV active speaker kits eller Xtra tvkits. Den umildbare forskel er et 7 polet kabel til Beovision som jeg forstår det.

Beolab højtalere kan tilsluttes direkte til en MCL2AV boks samtidig med at du kan udbygge med en MCL2P forstærker hvor du også kan sættte Passive højtalere til.

I en ældre MCL manual kan jeg se at du kan faktisk montere en MCL2AV i selve hovedrummet hvor selve Beomaster/Beocenter er. Du kobler så dine højtalere direkte til den istedet for Beosystemet som så står uden højtalere. Derefter programeres systemet for korrekt volume gengivelse etc.

Jeg har overvejet at prøve dette men mangler stadig lidt for at den lade sig gøre.



Ja den er god nok Anderz, det er også den jeg har.

Så den hedder altså Xtra speakerkit 2047, Tak for det.
___________________________________________

Det centrale system var din lyd-og video-systemer, dvs en Beomaster,
Beocenter eller Beovision tv eller en lyd-system alene komplet med forskellige kilder.

Det lokale system bestod af et sæt Beovox passive højttalere samt de dele, der består
af »X-tra Speakers 'kit, dvs en transceiver og en MCL 2A relæ boks.

Læs mere, Tryk her.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Hej

Jeg har lidt problemer med opsætning af beolink herhjemme, eller i hvert tilfælde noget jeg ikke helt kan forstå.

Hovedrum:
Beovision Avant Option 2
Beosound 4 Option 0

Linkrum1:
Beovision MX4200 Option 6

Linkrum2:
Beolink Passiv Option 6

Linkrum3:
Beoport (med IR øje) Option 6

Når jeg i link rum 1 (mx4200) vælger en videokilde fra hovedrummet (V.AUX) kan jeg sagtens lytte til musik i hovedrummet samtidig.

Men hvis jeg i link rum 2 eller 3 har valgt en videokilde fra hovedrummet (V.AUX) og tænder for musikken i hovedrummet slår linkrummet med over på den musik kilde jeg har valgt i hovedrummet.

Det forstår jeg ikke, nogen der kan hjælpe?

scaramanga60 skrev: undskyld, jeg vil ikke forstyrre jer mere, for jeg er for dum til at fatte det

Du skal ikke undskylde

Hos din mormor & far som udelukkende bruger BeoVox højttaler, der bruger link rummene radioens forstærker til at justere lyden i rummene. Hvis du skruer op for lyden i et rum, så skruens lyden også op i de andre rum hvor du evt hører samme klide. Det er fordi hele link systemet kun har en forstærker til at styre lyden, nemlig radioen i hovedet rummet evt dit BeoCenter 9300 eller dit mormors BorSystem 4500.

Hvis du har højttaler af typen BeoLab, så kan du juster lyden i de rum uafhængig af de andre rum, fordi BeoLab har deres helt egen forstærker indbygget i højttalerne.

Det var en lidt bedre forklaring på LINK systemet


__________________
Morten

Prøv BeoForum.dk nu med Beo 5 sektion.

Mit B&O HD Cinema set-up

SpinX skrev: Hej Jeg har lidt problemer med opsætning af beolink herhjemme, eller i hvert tilfælde noget jeg ikke helt kan forstå. Hovedrum: Beovision Avant Option 2 Beosound 4 Option 0 Linkrum1: Beovision MX4200 Option 6 Linkrum2: Beolink Passiv Option 6 Linkrum3: Beoport (med IR øje) Option 6 Når jeg i link rum 1 (mx4200) vælger en videokilde fra hovedrummet (V.AUX) kan jeg sagtens lytte til musik i hovedrummet samtidig. Men hvis jeg i link rum 2 eller 3 har valgt en videokilde fra hovedrummet (V.AUX) og tænder for musikken i hovedrummet slår linkrummet med over på den musik kilde jeg har valgt i hovedrummet. Det forstår jeg ikke, nogen der kan hjælpe?

Kører du rent MasterLink ?
