@PP

Hvis jeg har forstået opgaven rigtigt er der flere HDMI inputs i setuppet.
Hvilket betyder at løsningen skal supportere skift mellem de forskellige TV input.

Som jeg ser det kan man kun gøre det fra Audio out fra BS3, som blot kan være en af de mange PL outputs!
Derefter et PL kabel ind i aux på 3200ern, let og elegant ?

Pg jeg er ret sikker på det virker med fuld linkbetjening!
Men jeg finder Masterlink kablet frem i morgen

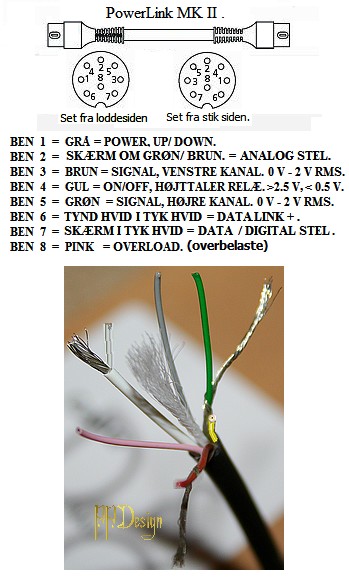

beovox141- PL kabel ind i aux på 3200ern

Den DIN bøsning der ses på BeoLab 3500 er til BeoLink Wireless.

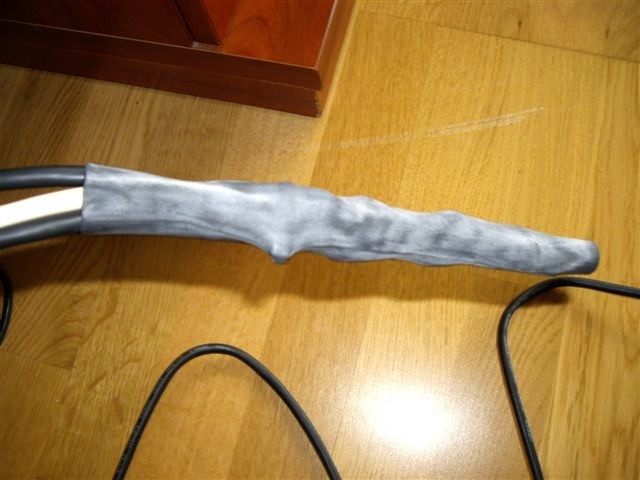

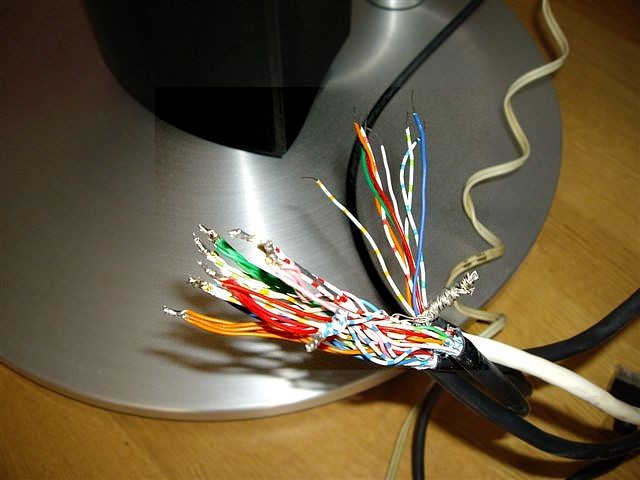

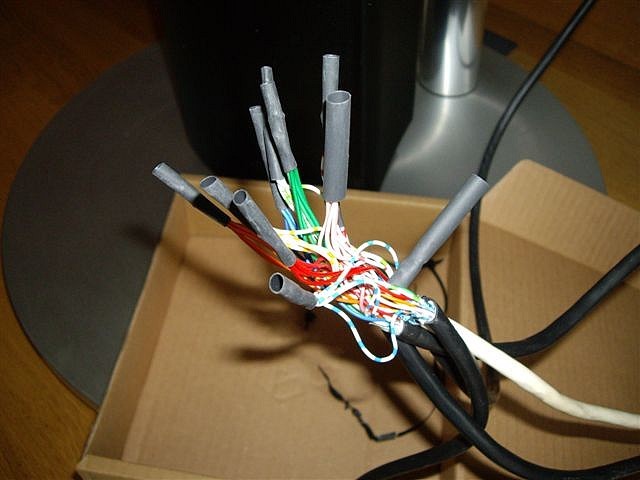

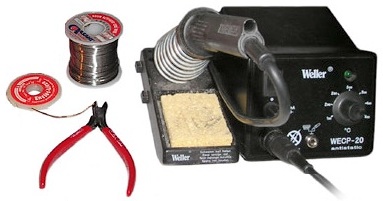

Så beovox141- Dagens opgave for dig bliver så at knække koden
på MasterLink systemet, på en måde så PowerLink MK II kan loddes
på ML kabel. Mange har prøvet, men ingen har lykkedes med det.

beovox141 vi skrives ved om et par timer når du har løst opgaven.



Et Marster Link kabel fra B&O er et Balanceret liniesignal
og datalink kabel med en datahastighed på 19.200 Bit / Sek.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

@PP.....

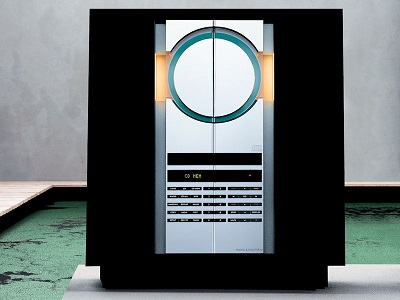

BEOCENTER 3200!

Der en en BC3200, en BS3 og en BL3500 i linkrummet!



Ca. sådan forestiller jeg mig du løser connection opgaven, men bare med PL til ML.



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

beovox141 skrev: @PP..... BEOCENTER 3200! Der en en BC3200, en BS3 og en BL3500 i linkrummet!

Den går ikke DU. Se bare at komme igang.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Peter Pan skrev: beovox141 skrev: @PP..... BEOCENTER 3200! Der en en BC3200, en BS3 og en BL3500 i linkrummet! Den går ikke DU. Se bare at komme igang.

Insomnia skrev :

"Jeg har en Beosystem 3 som er koblet til en Beosound 3200 med Masterlink!"

Selvfølgelig har du det, intet problem. Kylling eller Mand ? Løs nu den opgave

------------------------------------------------------------ ----------------------------

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

beovox141 skrev: Hvad er typenumret på dit BS 3? HVis du ikke kan finde det, så bare fortæl mig om du har DVI/DVI DVI/HDMI HDMI/HDMI output til din skærm?

Beklager - jeg var gået i seng.
Jeg tror det er en Beosystem 3 MKI - 9600   Jeg har ihvertfald DVI ud til hovedskærmen. Den har været omkring forhandleren og opdateret til nyeste
software.

God morgen insomni

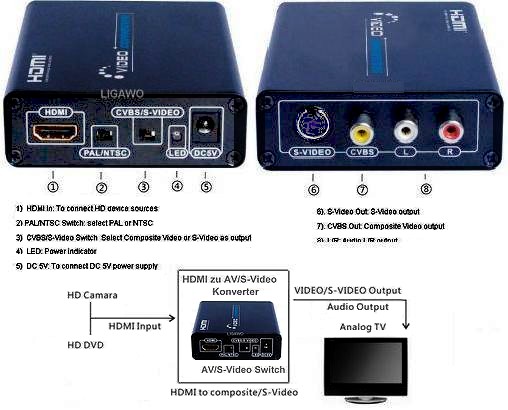

Som du ser på tidligre indlæg ligger der et billede og beskrivelse til en evt, løsning på at konvertere
det digitale audio signal der løber i HDMI kablet, til et analog audio signal det føres tilbage til BSy3,
og hermed kan genkendes af BeoLab 3500/ ML systemet.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

@PP

"en evt, løsning på at konvertere det digitale audio signal der løber i HDMI kablet,"

Der er kun DVI,
Jeg formoder vi skal have adgang til ALLE kilder på BS 3?

beovox141

Ja DVI out, men 4 x HDMI ind, og det er her analog audio tages ud.

Et eks. en tilsluttet Blu-ray via HDMI tilsluttet til TV. Audio løber jo
også i HDMI kablet. Dette signal hentes ud som konverteret analog
audio, og signaler føres tilbage til BSy3. Det er så klart, at kun signalet
pt. i HDMI kablet kan afspilles via BL 3500. I dette tilfælde lyd fra
Blu-ray afspilleren. Er det ATV3 boksen der er aktiv, er det lyd fra
denne der kan afspilles via BL 3500. Men hvad med en NAS-server
der køre på netværket, hvis der ikke findes Phono OUT der kan
tilsluttes BSy3.

------------------------------------------------------------ ----------------

Her noget der måske kan bruges af andre.

beovision skrev: Hej  Jeg har nu fået dele fra Tyskland, installeret og fået indlagt Apple TV PUC koder. Og det virker helt perfekt.  Dele: -HDMI to composite(analog) EUR50 -HDMI splitter 1-2 (aktiv og uden omskifter) EUR16 -Div HDMI, composite to scart kabler samt transport EUR30 Ialt ca. kr 750. Det vil sige. AppleTV - står i stuen og er tilsluttet BV10 Apple TV kan styres fra vores MX8000 i soveværelse via masterlink/antennestik. Det smarte, er at jeg via HDMI splitteren både får HDMI signal til BV10, og analog/scart til soveværelse via BV10. Jeg talte med b&o forhandleren, der igen nævnte at det ikke fungerede en HDMI to Composite konvertere. Det er hermed modbevist       LIGAWO HDMI til Composite / S-Video AV Converter - HDMI-enheder såsom ATV Apple TV Playstation 3 PS3 Xbox DVD receiver afspiller BlueRay-afspiller til et ældre fjernsyn. Takker for hjælpen og input.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Hvad beovox141 pønser på er, at fiske lydsignalet ud fra hans BSsys3's anden HDMI-udgang, for derved at kunne fordele alle (!) lydkilder,
der er i hans tv-setup.
Det er teknisk set ikke noget problem - bare brug en 'HDMI-audio extractor', som har en analog phono-udgang.
Fint nok, hvis man har brug for det ;-)
Hans 'problem' er så bare, at han allerede bruger den HDMI-udgang til sit 'super-AV-link-setup'.
Men ak - det kan vel løses ved at tilføje en HDMI-splitter til HDMI-udgangen

Så må vi bare håbe, at fruen er interesseret i at lære, hvordan man betjener et sådant setup :-)))

- - -

Er man i den situation, at man 'kun' har en DVI-ud og stadigvæk gerne vil have lyden fra den nyindkøbte ATV4 ud på linken,
skal man blot bruge den ovennævnte 'HDMI-audioextractor'.

Man skal så sløjfe HDMI-signalet videre til tv'et HDMI-undgang og har detudover et analogt audiosignal
til brug for en af de analoge (scart via adapter hhv phono-indgang) på tv'et.
Denne indgang kan derefter konfigureres seperat og aktiveres via Beo4 fra tv'et hhv fra linkrummet.
Har man lyst til at trække et kabel til sin audiomaster (A.Aux/A.Tape...), gør man det i stedet----- fordel: tv'et
kan bruges seperat (f.eks til tv-kigning) uafhængigt af brugen af ATV'et (via AirPlay) på masterlinken.

De allerfleste vil nok kun være interesserede i at streame/airplay'e musik via ATV'et til linkrummet/ene , og ikke lyden fra
f.eks en film, der kører via Netflix.

Principielt det samme som ved et ATV3 - blot er det en anden hardware, der bruges
= en 'HDMI audio extractor'
i stedet for en lille DAC.

Personligt ville jeg nok bare købe og tilslutte en AirPort Express og tilslutte denne til enten audiomasteren eller en analog lydindgang på tv'et!!!


MM

__________________
Missekatten - B&O-ambassadør uden vederlag

@PMPM

Nu stopper I !

LÆS NU HVAD JEG SKRIVER!

Insomnia har ingen HDMI UD og han har flere kilder ind på BS3 (2 settop bokse, ATV)
Skal vi først være enige om at han har brug for at kunne lytte til alle kilder, ikke bare EN?
Fjernbetjening fra linkrummet!

Der er masser af analoge lydudgange på et BS 3 de hedder bare Powerlink...! Et Pre-out linesignal!
Det er jo netop der systemet sender lyden hen,
især når det er den gode gamle UDEN HDMI out!

Så man forbinder en powerlink udgang til AUX indgangen på Beosound 3200! Det øjeblik AUX vælges som input kan de analoge signal nu linkes
videre Fra BS3200

Hvor svært er det lige at begribe, (for a blive i Millemis termer ) - ET powerlink kabel! ET!

Jeg skal med glæde prøve det af!
(picture or it didnt happen? )

@MM

"Så må vi bare håbe, at fruen er interesseret i at lære, hvordan man betjener et sådant setup :-))) "

Jeg er ikke sikker på du HELT har forstået konceptet endnu...
En del måske,- men ikke det hele...

beovox141 skrev: @MM "Det står f.eks nævnt i de FAQ, som du finder på B&O-hjemmesiden. Her finder du f.eks også oplysninger om, hvordan line-indgangens følsomhed kan ændres og om, hvordan man udelukker delay, hvis det er et 3.parts-tv, der er tilsluttet. Line-indgangen er beskrevet i forbindelse med alle NL-audioprodukterne." Jeg har bare intet steds fundet at du kan dele det analoge input via netværket? Gider du ikke linke til et sted hvor det står man kan? Jeg er ikke i tvivl om du har ret, men det er sku godt gemt! Og er det muligt, er det vel lige til højrebenet at lade BM5 køre via sit netværkstik frem for masterlinken? "'CD-kvalitet' plejer at være lig med et ukomprimeret lydsignal i 16/44.1-standart" Ja, men nu er B&O jo ikke just dem der "plejer" at følge industri standarden... I princippet kunne det være mp3! "Hvad vil du opnå ved at forbinde en (RJ45)PL-udgang med (Phono)Line-indgangen på en Essence? Og hvorfor skulle netop dette være et 'farvel til begrænsning'? " Fordi at hvad blot EN device kan (Airplay eller hvad det var), så blot sendes videre videre via det analoge input..

Egentlig er det selvforstående - B&O's 'multiroom system' handler om, at kunne fordele ethvert tilsluttet apparats kilder på netværket.
Der er visse begrænsninger - som nævnt!
Men at fordele et analog indfødet lydsignal er da intet problem - og behøver ikke eksplicit at beskrives som mulighed.
Desuden synes jeg, at det fremgår af diverse userguides.

At trække lyden fra en BM5's powerlink-udgang over i en line-indgang på et NL-produkt (og derfra videre), er principielt ikke noget problem.
Dette og lignende har der været utallige spørgsmål om på BeoWorld.
Mange af disse har været BS Encore-ejere, som gerne ville finde 'genvejen' til at integrere deres anlæg med nye (NL) produkter.

Problemet er bare, at powerlink-udgangen er volumen-reguleret og du derved vil skulle håntere volumen-kontrollen to steder.
De færreste vil kunne lade 'hjulet' på deres BS5 være i fred (dvs lade den være permanent ved en bestemt lydstyrke).
Jeg plejer IKKE at anbefale det - nørderne kan nok håntere dette, men hvordan er det med nørdernes koner eller (måske skiftende) veninder???

Nogle har også nørdet med lyd-ud fra ML - mig bekendt dog uden nogle brugbare resultater.
Skal man gøre det (lyd fra et ML-produkt til et NL-setup), må man nok hellere bruge ML/NL Konverteren.
Det har så den fordel at man bl.a også får den vandte styring med - ikke kun et simpelt lydsignal.

Fra min Playmaker trækker jeg lyden ud fra et af powerlink-stikkene til A.Tape-indgangen på min olde BM4500 via et RJ45 til Phono (L/R) kabel.
Dette kabel har været afbilledet indtil flere gange på tråden - og setup'et blev beskrevet dengang, jeg købte Playmakeren.
Men - så vise som de er i Struer - har de lavet Playmakeren sådan, at man kan konfigurere PL-udgangen til at sende et 'fixed line-out' signal :-)
Det samme gælder iøvrrigt for Essence-boksen (og BS Moment samt de nyere tv).
Den mulighed har man så ikke på apparater som f.eks BM5 - dér må man fumle med to lydstyrkereguleringer.......eller lade være.
Vælg selv, hvad du vil

Jeg ser netop dette som en 'begrænsning'!
Og det gælder for de fleste audio-devices, som man tilslutter til Essence/A9/Moment'ens osv line-indgang!

Tip! Hvis man tilslutter en Playmaker til ovennævnte, vil man endog kunne fordele en AirPlay-kilde!

P.S. Overførslen sker ikke i et komprimeret format - og den er principielt forberedt for højere bitdybter/samplingfrekvenser.
Er p.t. i ukomprimeret 16/44.1 PCM, så vidt jeg husker.

MM


__________________
Missekatten - B&O-ambassadør uden vederlag

beovox141 skrev: LÆS NU HVAD JEG SKRIVER! Der er masser af analoge lydudgange på et BS 3 de hedder bare Powerlink...! Et Pre-out linesignal! Så man forbinder en powerlink udgang til AUX indgangen på Beosound 3200! Det øjeblik AUX vælges som input kan de analoge signal nu linkes videre Fra BS3200 Hvor svært er det lige at begribe, (for a blive i Millemis termer ) - ET powerlink kabel! ET! Jeg skal med glæde prøve det af!

Man kan tydeligt høre, at du ikke har prøvet det endnu

MM

__________________
Missekatten - B&O-ambassadør uden vederlag

beovox141 skrev: @PMPM Der er masser af analoge lydudgange på et BS 3 de hedder bare Powerlink...! Et Pre-out linesignal! Det er jo netop der systemet sender lyden hen, især når det er den gode gamle UDEN HDMI out! Så man forbinder en powerlink udgang til AUX indgangen på Beosound 3200! Det øjeblik AUX vælges som input kan de analoge signal nu linkes videre Fra BS3200

Jeg tror det vil være i din interesse at have et fast line signal ind i din 3200.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

@PP

"beovox141 har du en anden dagsorden, siden du blander en gammel BeoMaster Beosound 3200
ind i dette ??? ALTSÅ i svaret til insomni"

Det er det han HAR

Insomnia skrev i hans oprindelige spørgsmål:

Jeg har en Beosystem 3 som er koblet til en Beosound 3200 med Masterlink



Tager jeg fejl?
