beovox141 skrev:   hvis jeg kigger på dine tegninger, ser det uværligt ud som om de skifter topologi i RJ45 stikket, altså først analog/skærmet og så ind i netværk parsnoet, hvor så pin 5 bare hænger og blafrer, er det virkeligt rigtigt? PS Hvis det var mig der lavede de der hybrid kabler ville jeg bruge UTP kabel HELE vejen til DIN stikket! Den måde det er lavet på nu er noget PLONK!

beovox141

Det kan du naturligvis gøre som du vil.

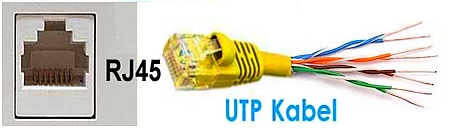

RJ45 stikker indførte Bang & Olufsen fra 2012. Men det er ikke Ethernet -
Powerlink kabler formidler stadig et 2-kanals analog lyd signal, til aktive
analog BeoLab højttalere. Når så B&O's PowerLink kabler Mk II & Mk III
har bestået sin prøve i mange år, med hensyn til støj, vil jeg altid benytte et af
de to kabler, også hvis der i den ene ende skal være et RJ45 stik.

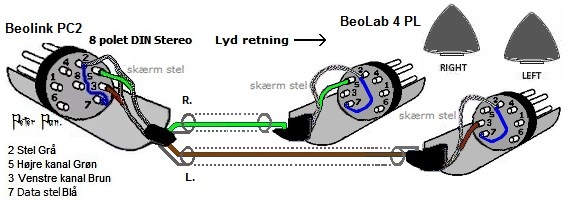

På denne tråd "B&O DIN/RJ45 Adapter" har jeg siden 2005 samlet
oplysninger og tegninger om emnet.

http://www.hifi4all.dk/forum/forum_posts.asp?TID=32157&P %20N=1

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

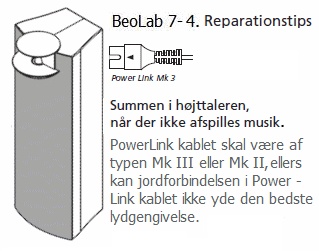

Denne tekst er fra BeoLab 7-4 manualen.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Øhhh jeg roder stadig med atv og mit bv 7

Talte med en i den her uge der sagde glem det gennem HDMI indgangen, så det har jeg gjort ...... Men så fik jeg den ide at jeg ville se om det kunne
lade sig gøre gennem vga stikket .... tænkte jeg lige ville se om jeg kunne få noget ind gennem stikket så jeg fandt min gamle beomedia 1 frem og
sørme om ikke var billede fra den.
Så nu har jeg været ude og købe en HDMI VGA converter, men tror i der kommer billede på ...... Ej ikke en skid, er et vga signal ikke et vga signal?
Jeg mener det er vel forf.... Bare et analog billede signal eller hvad?

@MickSV

Du er tilbage til square one med din HDMI-VGA konverter. Dit problem er som sagt før, at dit BV7-32, KUN supporterer ganske få
opløsninger, og kun 60 HZ! Din konverter ændrer ingen af delene!

Hvad der derimod virker er en HDMI-Scart converter, men der mister du kvalitet!

Din BM1 er en HTPC, der kan tilpasse sit video output til hvad skærmen nu supporterer, og derfor virker det!

...Og som jeg vist har sagt et par gange, hvis man vil anvende de ældre BV tv er den nemmeste (eneste!) måde at bruge en HTPC!
Lur mig om ikke du kan smide en Win7 på din BM1, så kan du begynde at lege lidt med de muligheder det giver dig!

Hvad er en HTPC?

Står på konverteren at den understøtter htpc

Sorry jeg så ikke du skrev pc .... Nu er jeg med

Hej MickSv - Ikke megen trøst her -

Thomas skrev 2009
Du kan købe en 4 x HDMI til DVI konverter, men det kræver en firmware opgradering af fjernsynet.
Men så virker det fint.

Jeg har et BV 7-32, og fået installeret en HD-ready opgradering. Hvilket jeg blev nødt til, for at få
gjort DVI stikket mere standard (ca. 5000 kr). På det oprindelige stik kunne jeg ikke benytte Play Station 3.

Derudover bestilte jeg et DVB-HD kit (ca. 5000 kr.), men det kan IKKE anbefales til MK1 versionen,
da alle signaler bliver konverteret ned til et S-VHS signal. En  nyere version, ellers skal du regne med at
bruge lidt ekstra kr. BV 7-32. Bruge IR-transmitteren, du skal have opgraderet firmware i BV7 til at
understøtte TDC Kiss boksen.

Thomas

Read more: Beovision 7-32 mark 3- Click her.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

@MickSV

Et lille råd, siden du efterhånden har brugt en del ressourser på at få dit BV7-32 til, IKKE at virke..

Brug en times tid på at Google eksempelvis Intel NUC NUC6I3SYH, (der er flere i serien)...
Problemet bliver ikke alene løst, men dit TV bliver med et helt op to date!

@PP

"Tak for din tegning. Er det princip eller de rigtige værdier som jeg kan benytte op en mine tegning. ?"

Værdien er ikke kritisk, modstanden er der kun for at hjælpe lidt på eventuelle tolerancer i de to input. Man kan godt nørde med værdien
men det kræver at man gider at opmåle indgangsimpedansen.

En lille SFR 16 modstand smutter som regel ind i hullet i pinden på DIN stikket

@MickSV

glem alt om at opdatere det tv.
Det kit (HD-ready kit/scaler-kittet), som du skulle bruge, er så godt som umuligt at få fingrene i.
Gør som beovox141 foreslår - køb dig en lille lydsvag PC og sæt til...
...eller lav dig noget af en Raspberry Pi eller få fat i en MacMini (ny eller ældre).

Du har så godt nok ikke 'løst problemet/gjordt dit TV helt op to date' (som han skriver),
men sådan kan du i det mindste bruge din 7-32 på en nogenlunde fornuftig måde.

MM

__________________
Missekatten - B&O-ambassadør uden vederlag

Sh(i)t!, Nogen har lukket katten ind igen...

Og bortset fra opløsningen, hvad er det så lige TVet med en NUC eksempelvis IKKE kan?

En NUC er jo bare en 'dum' kilde, der bliver sat til tv'et.
Hvordan vil du betjene den med en Beo4? ;-))

Har man brug for det en NUC kan, er det da helt fint - men den 'gør da ikke en gammel BV7-32 uptodate'.

P.S. og så er katten smuttet igen - miav!

MM

__________________
Missekatten - B&O-ambassadør uden vederlag

@MM

Tja,- NUCen accepterer infrarødt input, så der er vel intet i vejen for at den kan styres med PUC koder.
Og i og med det er en PC behøver man jo ikke engang at opdatere TVets liste...

Kilden er da bestemt ikke dum, den kan køre FM, DVB-T2, HDDR, DVD, BR, Streaming, HD Audio 7.1 (DTS HD MA) altsammen for ca 3500!
Ja den er såmænd født med Gapless audio...

Ind....
1: jamen det gør du så bare ;-)))
2: det er jo ikke Nuc'en som sådan, men den software, som kører på den, der kan det.
Dejligt at nørde med, hvis man ellers er nørd ;-)
....og ud igen.

Miav
MM

__________________
Missekatten - B&O-ambassadør uden vederlag

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

@PP

Nix Peter!
Der er ikke flere BL14 tilbage.....

Check nyheden på side 832
Sendt: 01 Marts 2016 kl. 12:05

Tude har afhændet dem til bedre formål....

Min Beovision 7-65 er begyndt at lave ballade med fejl i billedet - nogen træls blå firkanter i det der skulle være sort, men nærmest så det følger en
skygge af det der skulle være farver på ved siden af.

Er der nogen der kan se noget ud af de fejlkoder fra service menuen her?

Det er så selvfølgelig en Beovision 4-65 .. men kan ikke editere indlæg

Hej insomni

Du mener vel BV 7-55". ? Jeg kan kun fortælle dig at Bang & Olufsen IKKE har flere
paneler på lagerne, selv om de i deres miljøpolitik lover dit tv kan blive repareret i 10 år.

---------------------------

@ beovox141

Ja det er rigtigt - Til Lerdueskydning.
