Hej,

Jeg er ny herinde. Jeg har besluttet mig for at bygge et sæt højttalere. Jeg faldt over et sæt på frequence der så fine ud (HD5), men fik et godt tilbud i københavn der gjore at jeg kunne få en bedere diskant til samme pris(peerless hds).

Jeg har derfor brug for lidt hjælp til filter. DAT har kun et kit med 6" (der var lokkende på tilbud), men konen fik desværre det sidste ord, så det blev en HDS 5.

Jeg har været igang med kabinet. Gik ud fra at kabinetforeslaget på frequence var godt nok, og skal vel ikke skiftes bare fordi jeg har valgt en bedre diskant, vel?

Her er lidt billeder ind til nu...

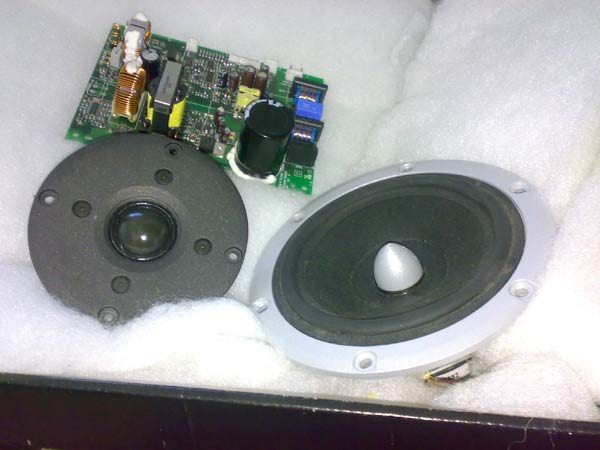

Enheder og forstærker (icepowermodul på 200W@4ohm).

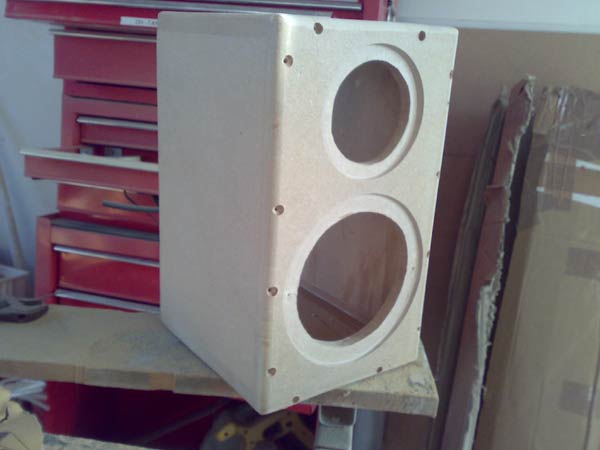

Kassen samlet inden den skal spartles

Bagpanel med tænd/sluk, line-in og 230v

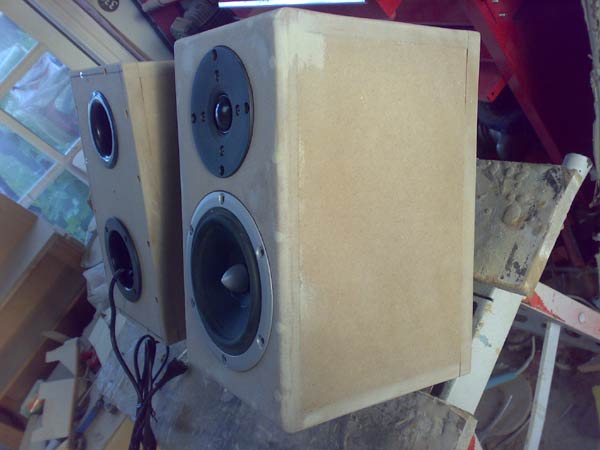

Kasserne er spartlet færdig og enheder er lagt løst i.

Nogen kommentarer ? Modtages med åbne arme..

Men mit spørgsmål er nu, hvilket type filter bør jeg kigge på, og er der nogen der kan hjælpe mig? Eller kender nogen der kan lave et godt filter? Vil jo gerne have det bedste ud af mine enheder.

Tænkte at spørge frequence, men har nu læst på nettet at det måske ikke dur. DAT foreslog mig en eller anden gut i jylland til at hjælpe med filter. Kan ikke huske hans navn, men kan lige spørge igen i morgen hvis det er.

Når filteret engang er færdig skal bagpladen skrues fast og derefter spartles, så maleren kan gi den noget farve. Planen er hvid med et lille skud blå perlemor i, tror det blir luksus uden at være alt for sart.

Flere billeder kommer efterhånden som projektet skrider frem.

Hilsen Martin

Til en så relativt kompliceret konstruktion, ville det så ikke være en ide at lave bagpladen aftagelig, fx. med bolte i islagsmøtrikker? Så kan du altid komme til indmaden.

Hvis du ikke skal have frontstof, ville sort få enhederne til bedre at "forsvinde" i stedet for at kigge som to sorte øjne på hvid baggrund.

Filter kan beregnes hos Syncroniq her på forum, ville jeg tro.

Det ser ud til at du ikke har fræset dybt nok til diskanten? Eller er det mine trætte øjne?

Der kommer ikke frontstof på højtalerne.

Planen med de her højtalere er at få et sæt transportable højtalere, til hvis man sidder og hygger i haven ol.

Jeg havde overvejet sort, men problemet med det er, at man ser ALT... ridser og støv.

Jeg har også overvejet at skrue bagpladen fast, men da forstærkeren godt kan komme ud gennem hullet ved bassen. så jeg vil hellere have en 100% spartlet højtaler.

Det er ikke dine øjne der er trætte. Men som jeg skriver, er det kun lagt i, så det er skumbåndet der holder dem oppe.

Martin

Hej.

Blot så du ved det; man kan IKKE spartle de skruehuller, så de efterfølgende ikke løfter sig og kan ses i maling. Det er ihvertfald min erfaring. Ellers et spændende projekt...

mvh. Per.

det må tiden vise, min ven som skal male dem er automaler og burde kunne klare den med et lag eller 2 af sprøjtespartel.

Men det kan kun tiden vise.

Hej Smølf,

Spændende projekt, jeg kunde godt bruge såddan et sæt til mit fjernsyn. Hvad er det for et forsærker kit du bruger? - jeg kan godt læse det er et icepower modul, men hvor køber man et sådanne med "indbygningskit" ?

Jeg ved faktisk ikke hvor man kan købe dem, Jeg fik fat i mine på DBA.

De hedder ICEpower200ASC. Fantastisk lille forstærker... den skal bare ha 230v og lidt signal så spiller den

smølfen skrev: Jeg ved faktisk ikke hvor man kan købe dem, Jeg fik fat i mine på DBA. De hedder ICEpower200ASC. Fantastisk lille forstærker... den skal bare ha 230v og lidt signal så spiller den

Man kan normalt ikke købe ICEpower moduler, så brugtkøb eller gode forbindelser er nok den eneste mulighed.

Men, der findes andre "plug & play" moduler.

er det noget specielt esd vat du har siden du tør ligge printet på det?!? hvorfor ikke køre med aktivt filter når du nu kører aktiv ht. du kan bruge en mindre amp på 20-30w til diskanten. det ville være en rigig go løsning!

__________________
Mvh.

Hey,

Du kan altså ikke bare lave et aktivt filter. Med et passivt har du væsentlig flere muligheder for at tilpasse frekvensgangen, og det er nemmere.

Har sendt dig en Smølfe-privatbesked

hmm det er da lykkedes mig meget godt de gange jeg har prøvet, så hvorfor ik?

__________________
Mvh.

syncroniq skrev: Hey, Du kan altså ikke bare lave et aktivt filter. Med et passivt har du væsentlig flere muligheder for at tilpasse frekvensgangen, og det er nemmere.

Hvis ikke man ved noget om aktive filtre, er det naturligvis nemmere med passive. Men, man har da lige så mange muligheder i aktive filtre som i passive. Desuden kan man nøjes med mindre forstærkere da der ikke er tab i aktive filtre. Selv har jeg indkøbt et digitalt/aktivt filter fra Behringer og her vil jeg mene, der er flere muligheder end i et passivt filter.

men hvis jeg skal til at køre med aktive filtre går det transportable ligesom af mine højtalere... med mindre det kan bygges ind i kabinettet og fylde mindre end et passivt..

smølfen skrev: men hvis jeg skal til at køre med aktive filtre går det transportable ligesom af mine højtalere... med mindre det kan bygges ind i kabinettet og fylde mindre end et passivt..

Disse er ikke store, men kvaliteten skal jeg ikke kunne udtale mig om.

http://www.cadaudio.dk/hifi_produkter_aktive_filtre.htm

Ikke nødvendigvis, hvis du kun har selve printene - altså noget DIY. Så kan det fylde det samme - måske mindre. Det skal dog have noget 12V eller 24V - om der er mulighed for det?

__________________
MVH, Bo

Hørt på P3: "Kan du ikke forstå konsekvensen af at trykke enter?"

boholm skrev: Ikke nødvendigvis, hvis du kun har selve printene - altså noget DIY. Så kan det fylde det samme - måske mindre. Det skal dog have noget 12V eller 24V - om der er mulighed for det?

Der er +/- 12 volt udgang på ASP modulet

Hey,

Med mindre man er en super haj til aktive filtre, kan man IKKE det samme som med passive. Jeg kan forme den elektriske overførelse fuldstændig som jeg vil. Jeg kan lave korrigeringer, tage højde for peaks osv i overførelsesfunktionen.

Men jo, hvis vi snakker teoretiske filtre, så er der ingen forskel. Men de dur bare ikke i virkeligheden. Dem der bare lavet et 3.ordens filter og så regner med alt er iorden, får ikke det de har bestilt akustisk. Med mindre, at du har fuldstændig liniære enheder selvfølgelig.

Tab i passive filtre? Det er så ubetydelig lidt. Især med 200W icepower.

Kjeldsen skrev: Disse er ikke store, men kvaliteten skal jeg ikke kunne udtale mig om. http://www.cadaudio.dk/hifi_produkter_aktive_filtre.htm

Fidusen er jo, som Syncro skriver, at et standardfilter ikke indeholder nogensomhelst amplitudekorrektion udover afskæringen. Ingen baffelstepkorrektion eller anden justering.

Men har man måleudstyr og elektronisk kunnen, er det da indiskutabelt bedre at korrigere vha. et tilpasset aktivt filter:

• mindre forvrængning (LANGT mindre)
• maksimal dæmpningsfaktor pga. 0 seriemodstand
• diskant sikret mod overstyring ved bas-overload



Hey,

Helt enig med Jazzman.

syncroniq kunne vi finde ud af at kigge lidt på mine højtalere..
