Hey,

Er de blå, eller er hvidballancen røget sig en tur?

Det er en hvid grunder kan jeg fortælle, de fik godtnok et par lag hvid maling idag.

Hey,

Når du får dit dSLR, skal du lige stille WhiteBallance . Her, lidt varmere

Super spændende projekt i har gang i. Glæder mig til i får målt dem igennem, og set hvad i kommer frem til.

syncroniq skrev: Hey, Når du får dit dSLR, skal du lige stille WhiteBallance . Her, lidt varmere Super spændende projekt i har gang i. Glæder mig til i får målt dem igennem, og set hvad i kommer frem til.

Jep!

Jeg tror godt vi kan regne med at de første målinger snart bliver kastet op, hvis alt altså går efter planen. Vi brugte et par timer her i dag, på at putte dæmpemateriale i og sådan, så hvis Bjarke ellers får klaret det sidste malearbejde, som han påstår han gør, her i weekenden. Så skulle de første målinger gerne være klar mandag.

Vi uploader selvfølgelig målinger, hvis du/andre skulle være interesseret i at prøve kræfter i clio.

Jeg er ved at lokke bjarke til at købe E12*8 rækken i duelund sølv (både kondensatore modstande og spoler) Så vi også kan få lavet et par ægte målinger på eventuelle filterforslag. Men shh! Han må ikke finde ud af hvad det koster, jeg bestiller det bare på hans adresse.

Hey,

Mon ikke der ville falde lidt mængde rabat af i sådan et tilfælde  Ellers super idé.

Hvem fanden har bestilt 7 kilo sølv til min adresse i mit navn?!?!

Jeg havde lavet nogle fejl i mit malerarbejde som jeg nøjsomt er ved at rette, og jeg tror stadig mine højttalere bliver klar til målinger i morgen!  Bliver super spændende at se hvor det bærer hen. - Det er jo mit første højttalerprojekt!

__________________
Mvh Bjarke Hedegaard

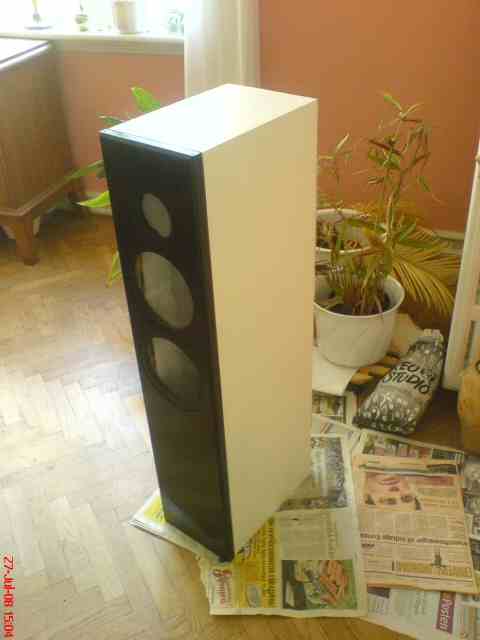

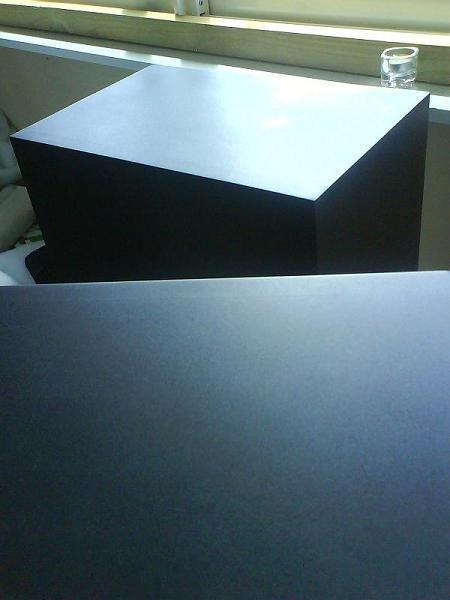

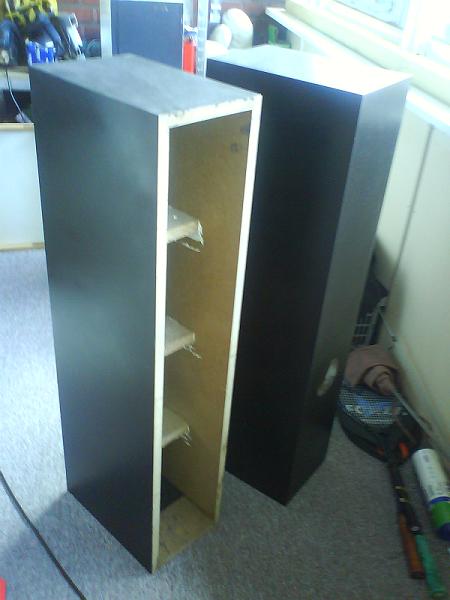

Så mangler jeg sådan set bare at give højttalerne lak. De har fået en masse lag hvid maling, fejlene er rettet og de er til sidst blevet slebet med korn 600. Jeg synes selv resultatet er rigtig godt! Dæmpningsmaterialet er også færdigmonteret, og det synes jeg lige i skal ha' et par billeder af. :)

Mht. hvidbalancen har du helt ret syncronic, men billederne er taget på en 2½ år gammel Ericssontelefon, så skal vi ikke bare lade det ligge? :P Kunne godt finde mit Canon frem, men det er så dejligt let lige at smide over med infrarød, så det bliver altså med telefonen når det er WIP.

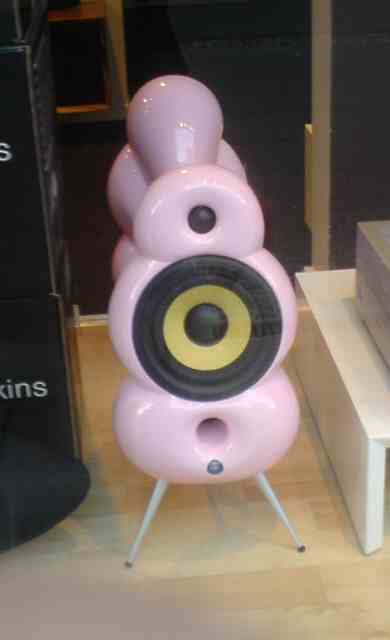

Og så så jeg lige noget ved hifiklubben jeg ikke har set før: en lyserød podspeaker! Så bliver WAF-faktoren vist ikke højere!

__________________
Mvh Bjarke Hedegaard

Her kommer en lille opdatering, vi har været igang med at måle lidt. Her er enhedernes indbyrdes respons når de er monteret i kabinettet:

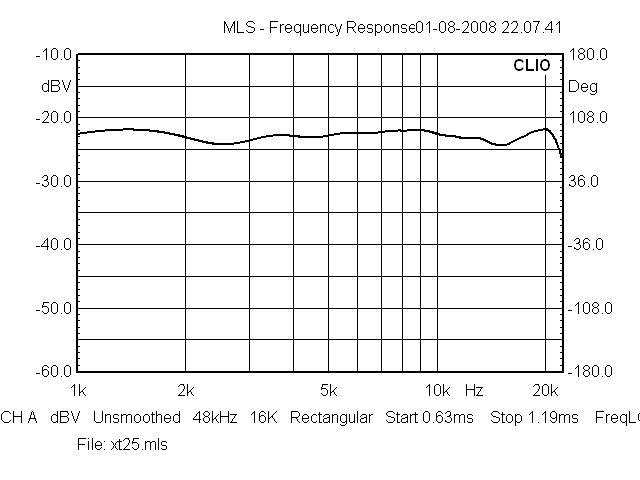

XT25

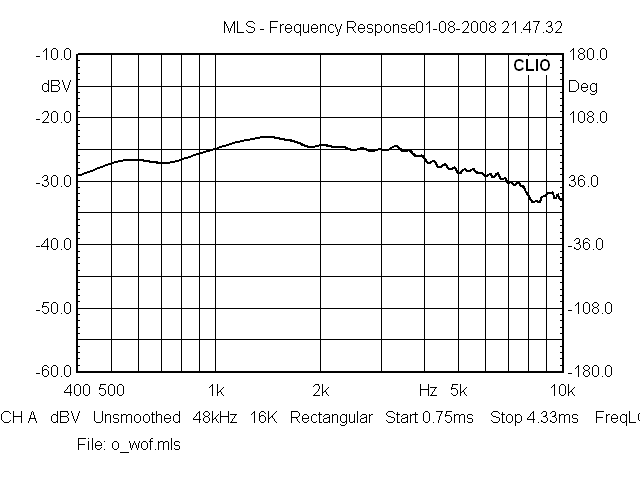

Øverste 18W/8531G00

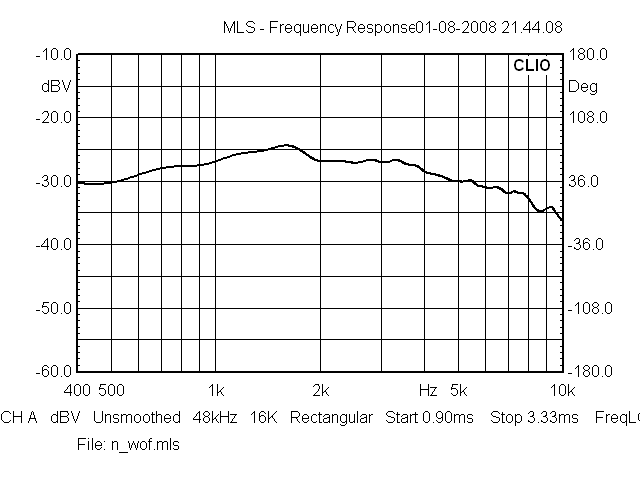

Nederste 18W/8531G00 (bafflestep komp)

Delefilteret har vi derimod store problemer med, fordi vores impedanskurver ikke så helt rigtige ud!

__________________
Mvh Bjarke Hedegaard

HEr er et par billeder. :)

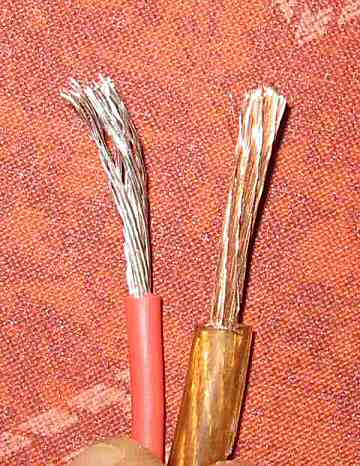

Kablerne i højttalerne er black rhodium til diskant og øverste bas og noget almindelig fed kobber til basserne.



__________________
Mvh Bjarke Hedegaard

BETA FILTER

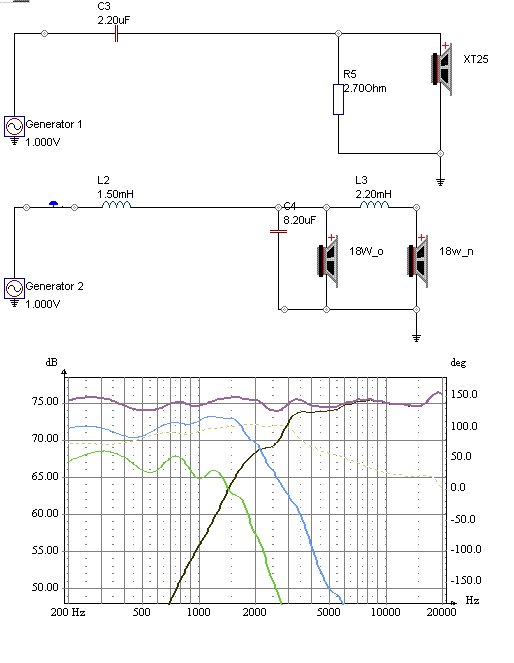

1 forsøg med et super simpel filter, synes faktisk slet ikke det ser så tosset ud:



Vendes fasen på diskanten, faser den flot ud ved delefrekvensen.

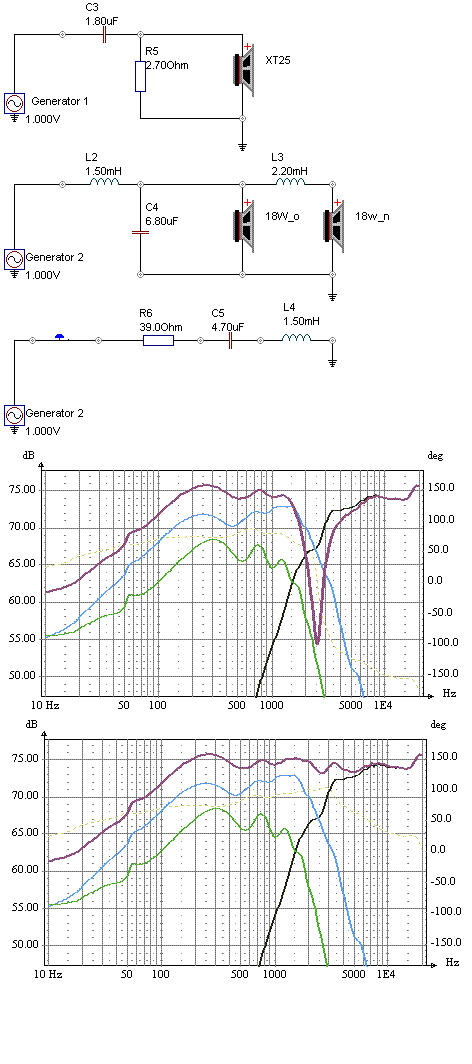

Seneste version: Det begynder at se bedre ud og at et simpelt filter kan gøre det, er jo bare kanon, det eneste jeg frygter for, er impedansen som er lidt ude at flyve omkring 5kHz. Dette har jeg så dæmpet med en LCR kreds parallel med de andre filtre. Nu er impedans-puklen nede omkring 30ohm ved 5khz, men jeg synes stadig dette måske er en tand for voldsomt.

Øverste kurve er med diskanten i modfase (udfasning ved delefrekvensen 2500Hz)

Hey,

Ser godt ud.

Husk, at nr 2 bas, muligvis ser den 1.5mH spole du også har. Jeg ville lige koble en generator på hver for at være sikker.

syncroniq skrev: Hey, Ser godt ud. Husk, at nr 2 bas, muligvis ser den 1.5mH spole du også har. Jeg ville lige koble en generator på hver for at være sikker.

Det er jo meningen med den "kobling"

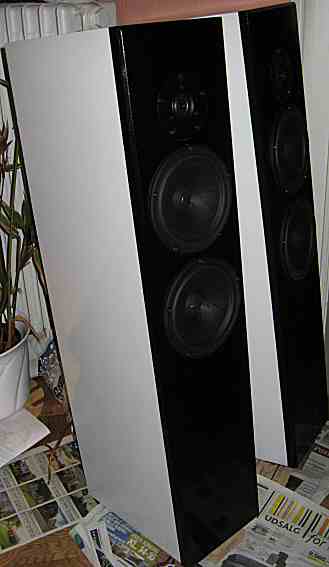

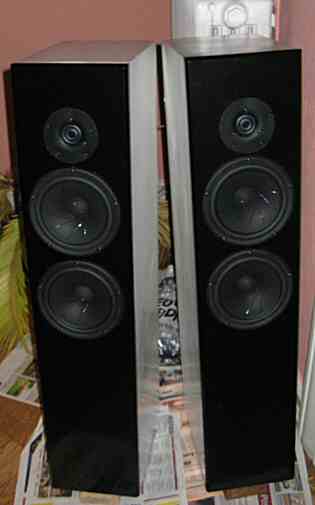

Så blev jeg færdig med maling af kasserne på min udgave af højtaleren, her er et par billeder:





Planen er at der skal læder på fronten når den bliver klar.

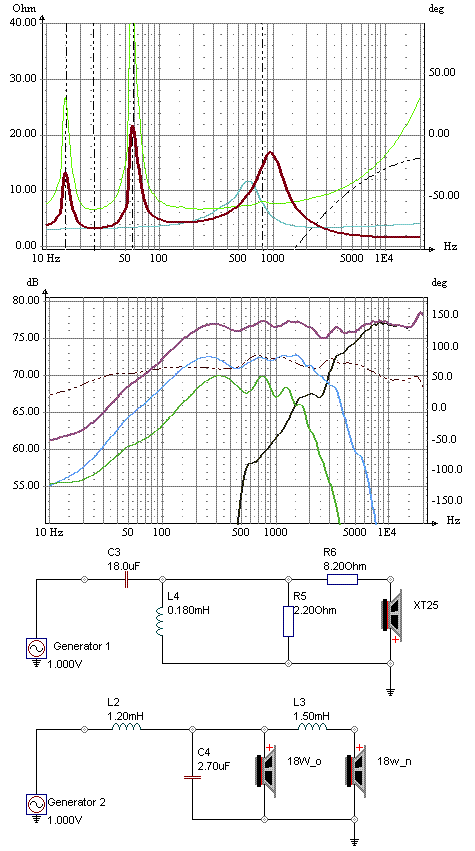

Nyeste Version af filteret: Det er blevet til et alm 2ordens, impedansen er ved at være iorden og fasen er tæt på perfekt.

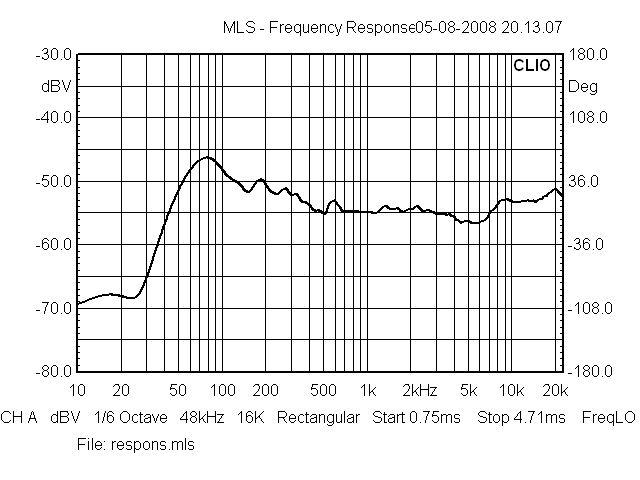

Her er den første måling af filter BETA1:



Det skal nævnes at målingen er on-axis og højtaleren er optimeret til off-axis. Det i ser, er en sammensat måling af 2 målinger og uden port respons.

Hvor dybt regner i med at kunne gå med dem?

Ser flot og spændende ud.

Mvh. Offcourse


__________________
If it´s lame - i´m not to blame

Tak for det. :) Vi regner med at komme ned i nærheden af 34 hz. Mener det var det, vi lavede vores port til.

__________________
Mvh Bjarke Hedegaard

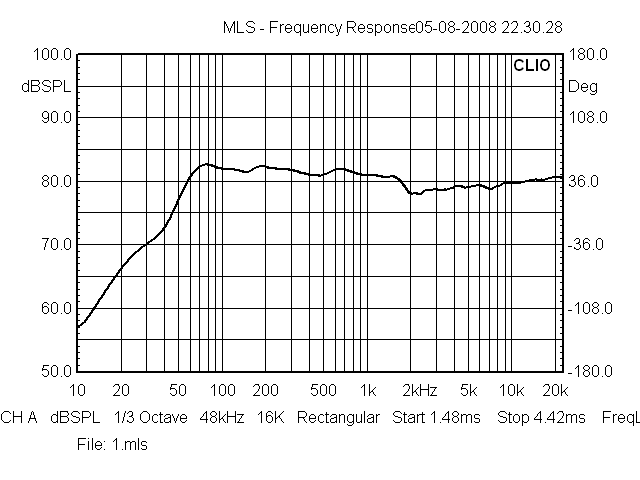

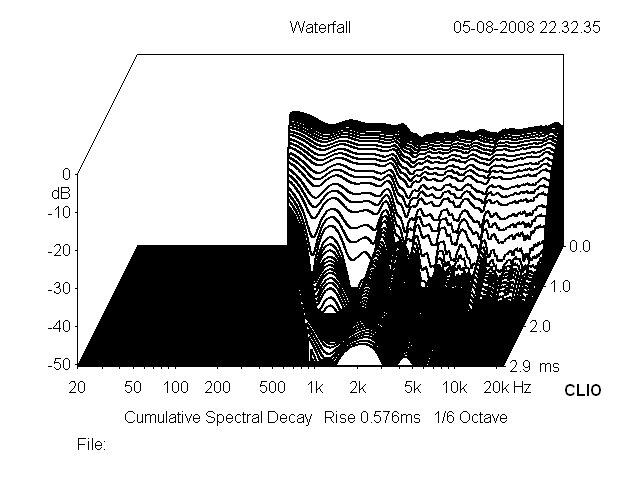

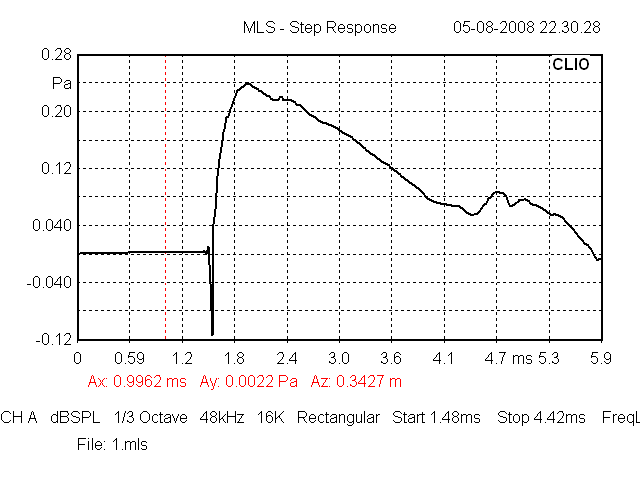

Ny off-axis (ca. 5grader) måling samt steprespons og waterfall.
