Her er et billede af filteret som står bag overstående målinger.

Flot at i kan nøjes med så simpelt et filter - det skrige jo helt på et par pund duelund-sølv
(hvordan gik den plan ?)

Kan virkeligt godt lide, at de er "forskellige - men ens" ifht både farven og diskant-valg.

Hvordan regner i med forskellene i diskanterne kommer til udtryk? (Og var det rent økonomiske eller praktiske grunde der lå til grund herfor?)

Mvh. Offcourse


__________________
If it´s lame - i´m not to blame

Haha. Det med duelund søvl var en joke, det bliver der vist ikke penge til i denne omgang :)

Jeg har allrede et par r29 og bjarke ville vist ikke aflevere den slags penge for en diskant og xt25 er jo en fantastisk diskant så for ham blev det den.

Jeg vil dog ikke bytte, den bedste diskant jeg har hørt er uden tvivl r29 og jeg betaler gerne.

Det med hvad forskellen bliver, tror jeg du må have et svar til gode for, de skal lige lyttes igennem først. Det skal siges at jeg ikke engang er færdig med mine frontplader endnu, så alle målinger osv. er fra bjarkes højtaler.

Tja jeg synes R29 er meget hård. Jeg elsker xt25's lyd, så derfor er det mit valg. :) Men hvad dælen, jeg kan jo opgradere senere hvis jeg ombestemmer mig. :) Men ja, den største grund var det økonomiske. 2000 kr for én diskant er altså mange penge!


__________________
Mvh Bjarke Hedegaard

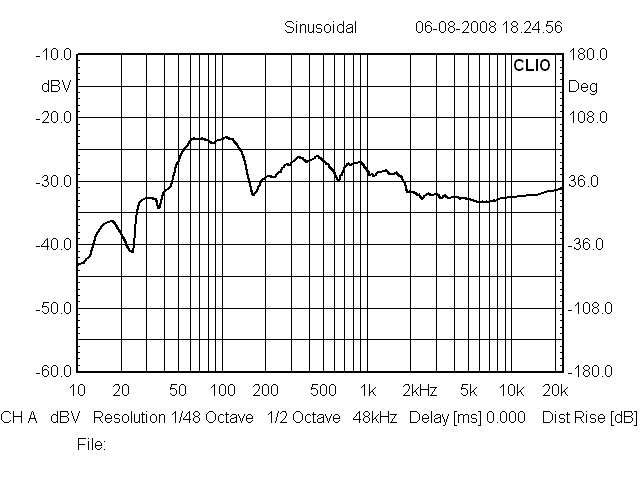

Her er et sweep uden gatening, dvs med reflektioner og forstærkning fra rummet:

SÅ har jeg fået delefiltre i højttalerne og for første gang ladet dem folde sig ud. Jeg er lidt som et lille barn nu, for NØJ hvor de lyder!  Synes virkelig jeg har fået mig et par fantastiske højttalere! Mere kan jeg ikke sige endnu før jeg har fået nærlyttet med en ordentlig lydkilde i stedet for MP3

__________________
Mvh Bjarke Hedegaard

BjarkeHedegaard skrev: SÅ har jeg fået delefiltre højttalerne og for første gang ladet dem folde sig ud. Jeg er lidt som et lille barn nu, for NØJ hvor de lyder!  Synes virkelig jeg har fået mig et par fantastiske højttalere! Mere kan jeg ikke sige endnu før jeg har fået nærlyttet med en ordentlig lydkilde i stedet for MP3

Du kan selv være et delefilter, kan ligesom fornæmme du har været oppe længere end du må, sådan som du vrøvler..

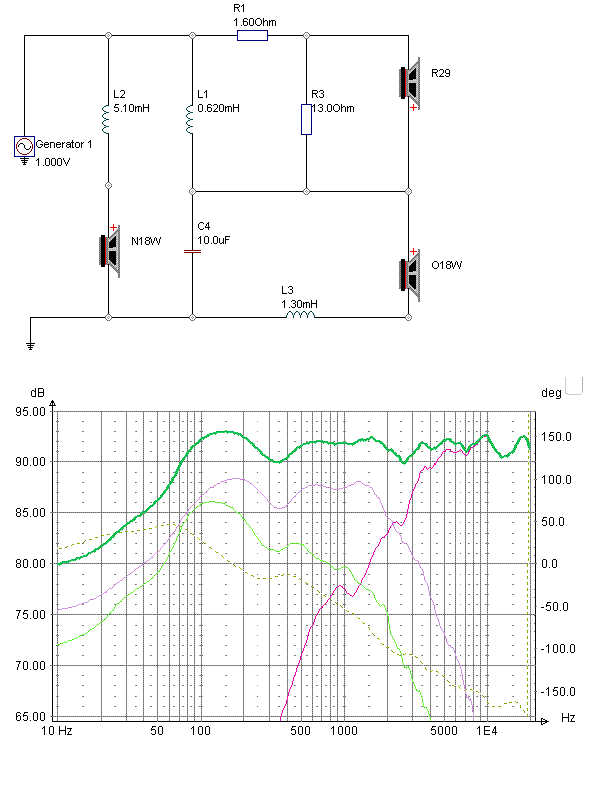

FILTER VERSION 1

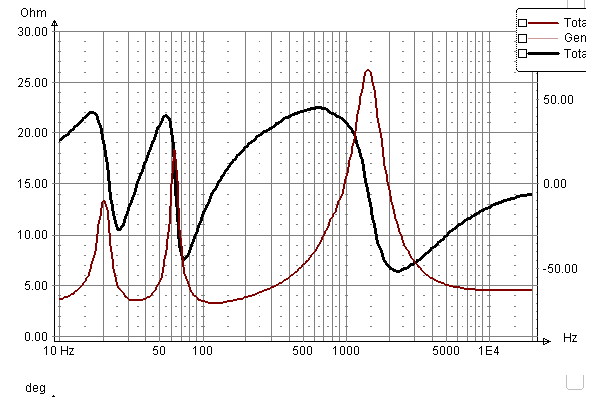

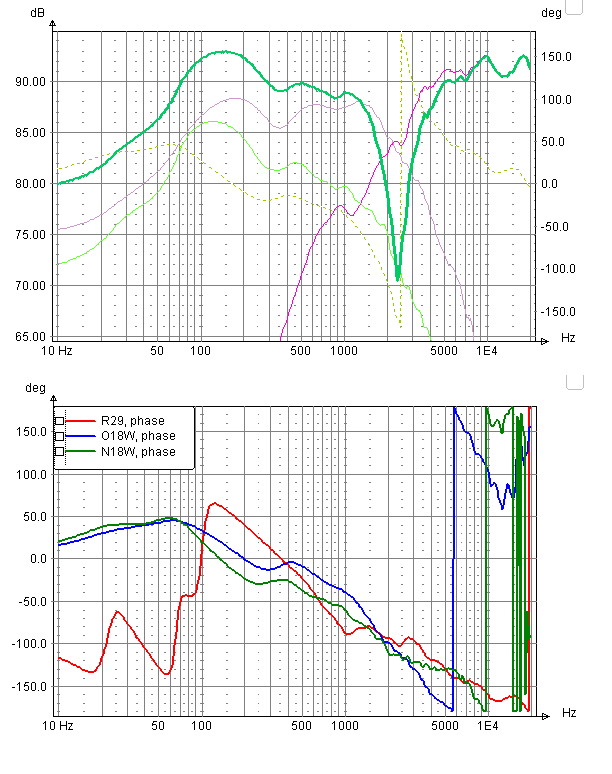

Så er jeg kommet lidt længere med min egen, her kommer et par skud af nogle simuleringer.

For første gang regner jeg med at forsøge mig med seriel filter.

skulle du ikke overveje at smide nogle modstande ind så du får lidt større lineæritet?
Jesper

Hey,

ehb_elh > Kig på y aksen. Der er kun 5dB imellem hver, i forhold til alm clio målinger med 10dB.

Kan du uddybe hvor du ville placere de modstande for at opnå mere liniaritet?

ehb_elh skrev: skulle du ikke overveje at smide nogle modstande ind så du får lidt større lineæritet? Jesper

Synes sådanset der er ret god linearitet over det meste af området, du skal tænke på at 300-400hz og ned er ubrugbart, fordi der ingen opløsning er tilbage når man måler gatet. Men hvor ville du da placere en/flere modstande for at gøre det endnu bedre?

Styrken i dette filter ligger helt klart i simpliciteten og at fasen er så god over et stort område. Her er der jo tale om 3 enheder der akustisk set opfører sig som 1.

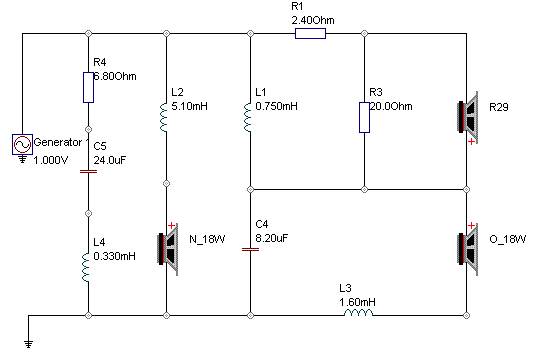

Efter lidt mere arbejde er det kommet til at se sådan ud:

syncroniq skrev: Hey, ehb_elh > Kig på y aksen. Der er kun 5dB imellem hver, i forhold til alm clio målinger med 10dB. Kan du uddybe hvor du ville placere de modstande for at opnå mere liniaritet?

min fejl og hoppet ved 200-300 Hz er sikkert rummet der forstærker

Hey,

Ehb_elh > Nej det er ikke rummet. Det vil være svært når det er en gated måling. Det er på grund af mindre og mindre opløsning nedaftil. Derfor får man lidt bølgegang nedefter. Dog har det sjældent betydning da delefrekvenser ligger meget højere. Måske Kappen kan lave en nærfeltsmåling (30cm fra enheden) med længere åbentid.

Bjarke og Kasper

Det er rigtig spændende med jeres to tvillinger ( har fulgt projektet fra starten ) ...kommer sådan til at tænke på Fiat Brava/Bravo ( sorry ...sammenligner ofte med biler = er forhenværende Fiat-mekker  ), de kom også til verden som tvillingepar ....men alligevel er de forskellige. Sådan ser jeg også lidt jeres højttalere, de ligner hinanden, men alligevel ikke ens.

Tænker på om i ender op med forskellige delefiltre ? skal i teste alle 4 højttalere i samme stue ( duel ), eller har i allerede gjort det ?

fortæl ...fortæl.

ehb_elh skrev: syncroniq skrev: Hey, ehb_elh > Kig på y aksen. Der er kun 5dB imellem hver, i forhold til alm clio målinger med 10dB. Kan du uddybe hvor du ville placere de modstande for at opnå mere liniaritet? min fejl og hoppet ved 200-300 Hz er sikkert rummet der forstærker

Som jeg læser kommentarene fra Kappen i din tråd, så vil jeg kraftigt antage at der her er lavet gatede målinger. Ved anvendelse af gatede målinger kan du netop udgå at du får første og efterfølgende refleksioner med i målingen. Ved at måle på netop denne måde opnår du netop et semi-lyddødt rum, med eneste minus at du ikke kan kan måle så langt ned i frekvensspektraet.

Jeg ved godt at det er lidt off topic, men jeg håber at det er ok:

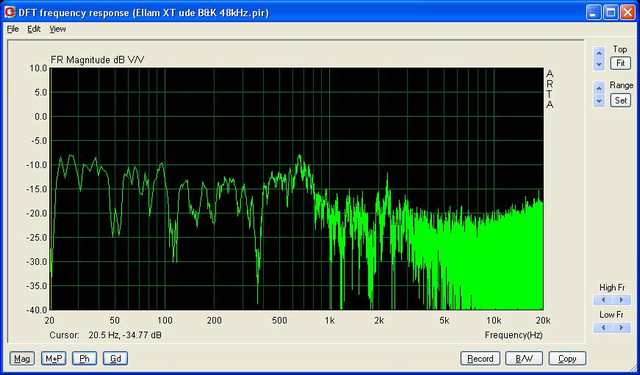

Målingen er foretaget ude i haven for at kunne undgå reflektioner i længst mulig tid.

Den rå måling, uden gates, og udglatning

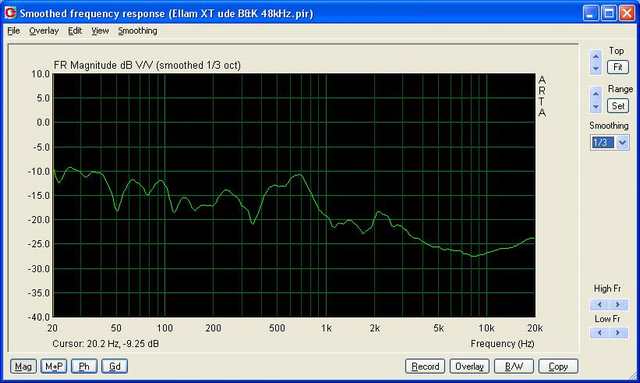

uden gates, men med udglatning

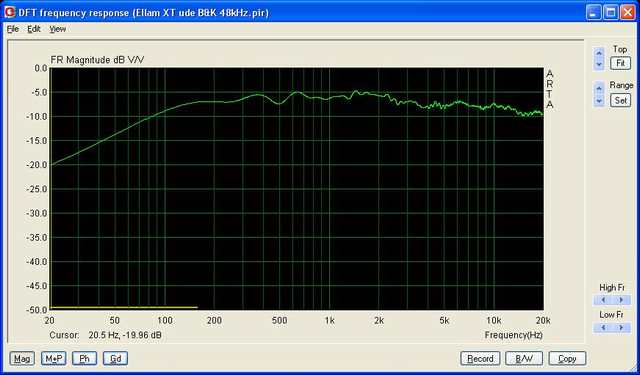

med gates, uden udglatning. 6.292ms





__________________
http://forum.speakerbuilder.dk/,
http://www.avtainment.dk

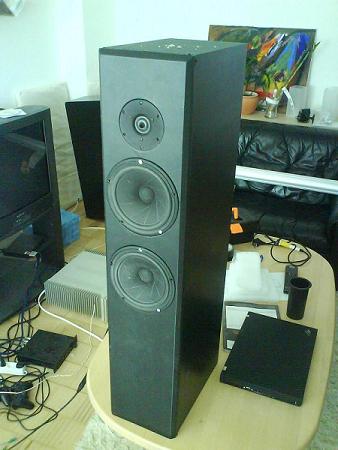

Kramme sådan ser den ud: (Hurtig installation m. skruer osv. plus der ligger lidt skidt på toppen)


Forskellige delefiltre Ja. Bjarkes højtalere er færdig hvorimod mine ikke spiller endnu. Derudover er der nok ikke så meget at sige før jeg har hørt begge, har ikke engang fået hørt bjarkes endnu, men mine er selvfølgelig bedst .


ubl_ - Du har helt ret, simuleringerne er baseret på gated målinger.

Puklen omkring 200hz er primært pga mangel på opløsning på målingen som syncroniq siger.

Tak for situationsrapporten Kasper, ser najs ud.

Selvfølgelig er dine bedst ( indtil andet er bevist ).

Jeg har lavet lidt små justeringer hele vejen igennem så det resulterede i et nyt sæt målinger som fantastisk nok passede på det filter jeg allerede lavede uden at der skulle justeres ret meget.

Derudover har jeg også lavet offaxis simuleringer og det må siges at være meget lovende.

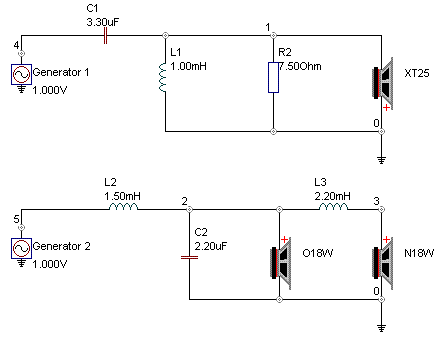

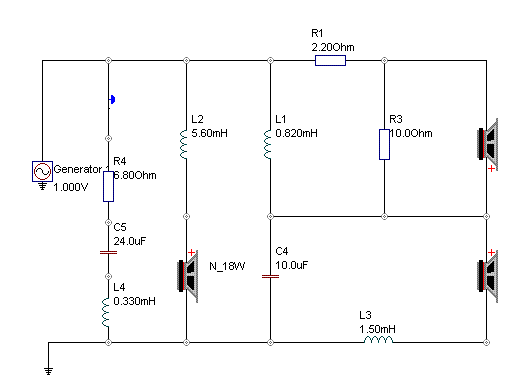

Filteret ser nu sådan ud:

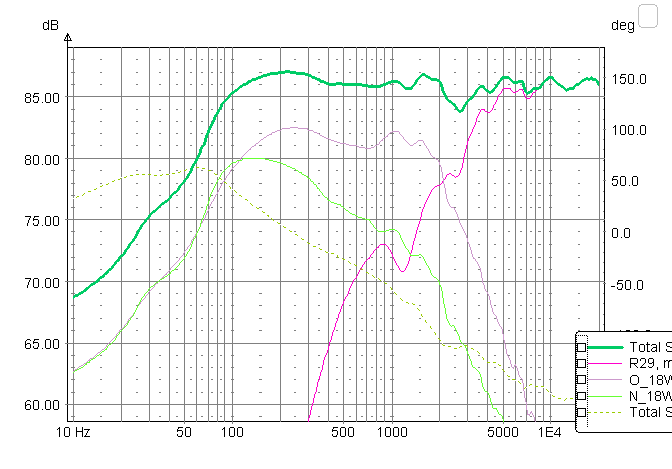

ON AXIS SIMULERING

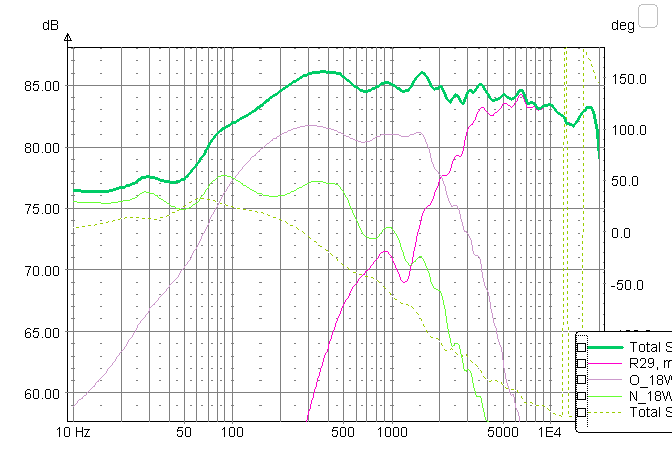

30 GRADER OFF AXIS SIMULERING

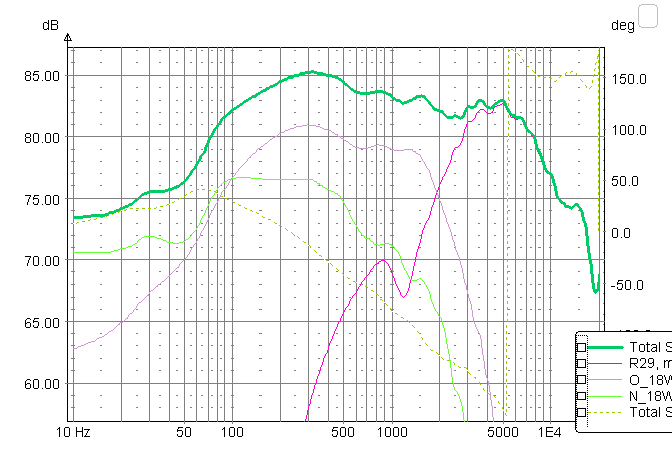

60 GRADER OFF AXIS SIMULERING



Fasen er selvfølgelig helt i vinkel på alle de viste simuleringer.

Dykket omkring de 2.5Khz bliver der ikke gjort noget ved, det er simpelthen bare sådan diskanten måler i kabinettet. Havde det været et peak var det jo af en helt anden avorlighed.

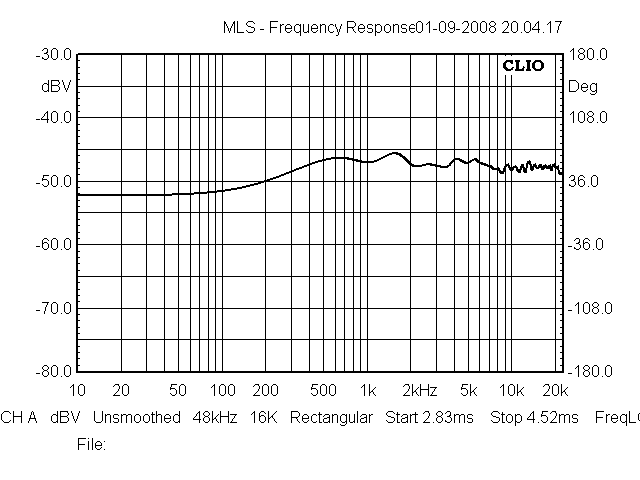

Så har jeg fået lavet filter til den første højtaler og fy for helvede det ser godt ud!! - bare lige en hurtig test måling, der kommer mere senere.
