Hej Michael. Du nævner, at du absolut INTET vidste om emnet. Du henviser dermed til DIYaudio. Er lidt nysgerrig om du har fået ALT viden derfra -
også med generel læren om elektronik?
Da jeg selv er en bette knæjt, og kun har generel viden (2g på gymnasiet) om elektriske kredsløb, vil jeg gerne lære noget selv om DIY projekter
som dette. Har du nogle konkrete "How to" guides, eller nogle lærebøger/links, som du har haft nytte af?

Måske lidt off topic, men synes simpelthen ikke at internettets hobby narkomaner er pædagogiske nok til at forklare elektronik "from scratch"!
Mvh Daniel

Hej Daniel..

Kendte til lidt omkring elektronik, men tror faktisk simulatoren LTSpice var min bedste læremester,
da jeg fik tegnet diagrammet til 4P1L i denne.

Du kan simulere "næsten" alt omkring elektronik til rør forstærker, du kan bare ikke simulere hvordan
de kommer til at lyde, endnu :-)

Hvad er det generelt du kunne tænke dig at lave. En 4P1L eller noget andet spændende ???

Hvis du er en Bette Knæjt, er det bare med at komme igang, da du har masser af tid til at blive god i.

PS! Morgan Jones bøger om rør forstærkere er rigtig rigtig gode...

/MVH Michael.

Hej Daniel

Er der noget specielt du søger viden om...Rør -transistorer--eller bare hvordan elektronik virker

mvh Bjarne

Hej Michael. Er ikke ude efter noget specifikt - bare noget generelt, så jeg derfra kan begynde at tænke specifikt - hvis du forstår hvad jeg mener

jeg synes sådan set at alt der har med lyd at gøre er spændende, så ethvert forforstærker projekt kunne være spændende. Nu har jeg lyttet til
transistor i hele min hobby periode (godt og vel 3 år)

Tror jeg vil tjekke ham Morgan Jones ud..

Og Tubetram, jeg synes selv jeg har det mest basale af hvordan elektronik virker - men måske jeg har overværet noget? Men egentlig ja, hvad
forskellen mellem transistor og rør rent elektronisk er, skåret ud i TYKKE STYKKER pap

glad for I er så hjælpsomme
Mvh Daniel

Hej Daniel

på diyaudio ,under tube tråden,,er der øverst noget om rør,,med henvisninger til læsestof på nettet

ellers prøv at søge under diverse rør tråde ,,,der er flere der med tegninger viser hvordan de virker..

mvh Bjarne

hvis jeg lige falder over noget ..lægger jeg lige et link

Tusind tak! Ser spændende ud
Hvis jeg nu skal til det praktiske, tror jeg også at det med diagrammer er vigtigt at have noget viden indenfor. Ved kun det allermest basale

Hvis du finder et eller andet diagram du synes kunne være spændende...så sig til ..så kan vi måske hjælpe med et eller andet

Nu ved jeg ikke hvordan et spændende diagram ser ud Det er det, jeg gerne vil lære - altså at aflæse(?) diagrammer

http://elektronik-forum.dk/index.php?topic=9.0

der er link til et program..ved ikke om det er noget

Det program er rimelig indviklet, da jeg ikke kender alle symboler.. Der er nok nogle steder i programmet man kan lære det.. Ser sjovt ud, dog går
det sindssygt langsomt.
Vil prøve mig ad i morgen når min tålmodighed er blevet bedre!
Tak for super fine råd og links

Jeg vil klart tilslutte mig anbefalinegn af MorganJones bøger. Specielt den første. Den tager dig i hånden med basalt kredsløbsanalyse fra grunden af.

__________________
StrictlyStereo
- Bevensee

Tusind tak.
Der er dog nogle forskellige bøger:
http://www.saxo.com/dk/valve-amplifiers_morgan-jones_paperba ck_9780080966403
http://www.saxo.com/dk/building-valve-amplifiers_morgan-jone s_paperback_9780080966380
http://www.amazon.com/Building-Valve-Amplifiers-Morgan-Jones /dp/0750656956/ref=sr_1_5

Hvilken en er den "bedste"?

Kunne du ikke prøve om bibioteket har dem...det er jo det billigste

Hej Daniel....

De nyeste Morgan Jones bøger findes begge på bibliotek.dk ...

link

/Michael

Tak, dem låner jeg!

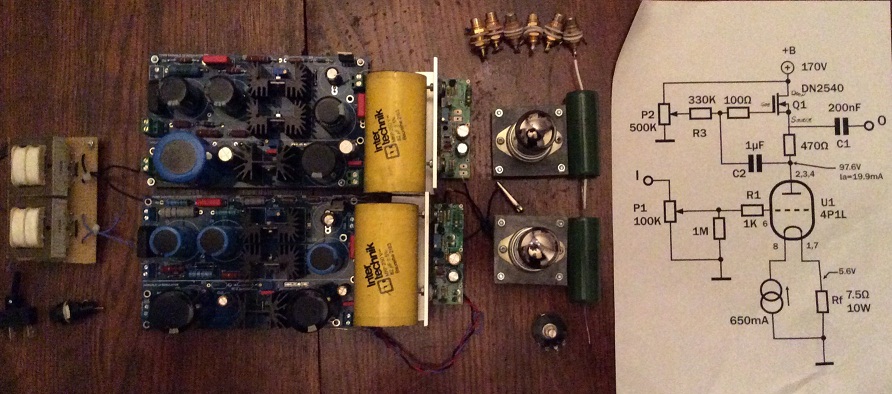

Så er der samlet lidt stumper til en startopstilling, endnu mangler jeg en del stumper bestilt fra Mouser - når der så er lyd igennem skal der
modificeres/upgraderes..

Tak for tips tidligere på tråden, de er taget til efterretning, det undrer mig at gløden/filamentet skal være så fesent.

Tænker at siden rørene kun kører med 2,1v og 650 mA kan de ikke blive så varme, så man kan vel støbe dem ind i f.eks et kobberrør fyldt med
silicone??? indtil videre er de blot monteret på nogle blyplader(undskyld miljø) men det var noget jeg havde liggende og sat på silent blocks.
Anders
P.S.: hvis der er nogle der kunne tænke sig at demonstrere lyden af deres 4p1l indsats skal jeg gerne lægge ører til (jeg bor ved Jægerspris)

Hej
Du er godt å¨vej til at få lyd på din 4P1L

det med at pakke rør ind er nok ikke så god en ide,,,den bliver faktisk rimelig varm

Hvilke årgange rør bruger du ?

de ældste typer er nok de mest mikrofoniske,,men er også de mest varme at lytte på...

mvh Bjarne

Hej Anders...

Dette diagram er en komplet katastrofe. Hvis du bygger en med kondensator skal
du bruge et hvor der er en dobbelt CCS DN2540 gyrator på...

Er det en Salas eller ligende du har på billedet er det okay.

Er det ikke nogle russiske K75 PIO Caps du har på billedet ??

Det vil virke fint, men de vil være en meget meget stor begrænsning af, hvordan
en 4P1L med Caps kan lyde.

Hvis det er for at få lyd igennem er det fint nok...

PS! Ellers så sker det snart noget, godt gået :-)

/MVH Michael

michaelvv skrev:

Anders, Dette her diagram er 100% seriøst, har lavet et par 4P1L på dette.
Dog kan du fint size Afkoblings Caps ned på 0.33 uF.

PS! Vigtigt Vigtigt, brug en meget stor i WATT Katode modstand de 8 Ohm her.
Mindst 12W med 25W er bedre eller som bjarne 50W.

Jeg har "ødelagt" nogle stykker på 10w og mills 12w. Det der sker er meget meget mystisk
men forstærkeren begynder at "skyde , mikrofoniske explotion" og så er der kun en ting at gøre
sætte andre Katode Modstande i.

Jeg kører i øjeblikket med en noctua blæser undervoltet til 7.5 volt, direkte under disse varme Katode
Modstande. Det hjælper helt enormt, men kun langtidstest vil vise hvorledes er stabiliteten...

Jeg har noget virkeligt "støjende strøm 230V" i min lejlighed. Huset "er noget gamel l**t, ejer det selv" og
fra 1894. Og det kan tydeligt høres på min 4P1L.

Men selv med alle disse bøvlede TING. Jeg vil under ingen omstændigheder bytte hende for noget andet.
Jeg har absolut ingen ideer om at skulle lave en anden preamp. Hun er bare i en klasse for sig selv.


/Michael

andersanden skrev: Så er der samlet lidt stumper til en startopstilling, endnu mangler jeg en del stumper bestilt fra Mouser - når der så er lyd igennem skal der modificeres/upgraderes.. Tak for tips tidligere på tråden, de er taget til efterretning, det undrer mig at gløden/filamentet skal være så fesent. Tænker at siden rørene kun kører med 2,1v og 650 mA kan de ikke blive så varme, så man kan vel støbe dem ind i f.eks et kobberrør fyldt med silicone??? indtil videre er de blot monteret på nogle blyplader(undskyld miljø) men det var noget jeg havde liggende og sat på silent blocks. Anders P.S.: hvis der er nogle der kunne tænke sig at demonstrere lyden af deres 4p1l indsats skal jeg gerne lægge ører til (jeg bor ved Jægerspris)

Hej Anders...

Glemte lige at spørge.. Hvad har du af effekt forstærker. Rør eller Transistor ???
Min rør ver 1987'er bliver ca 58-65 grader varme, så jeg ved ikke hvor god en idee
det er med at støbe dem ind, som også Bjarne har skrevet. Hvem ved :-)

Der er langt fra Jægerspris til Fredericia, men jeg vil garantere dig for, at du ikke
behøver være bange for at den ikke lyder godt, det er det mindste problem du vil få.

Mikrofoni,Brum og Støj osv , du skal igennem hele møllen som vi har været, men det
er det værd.

Og til alle de kloge rørbyggere på HIFI4ALL. I bygger lige en 4P1L, så snakker vi samme
sprog om hvor bøvlet, mærkeligt Radio rør kan være, ikke før.


/MVH Michael
