ikke dumt med sådan et print til AC-DC ,til coleman

jeg har lige fjernet mit netfilter,,,var lidt bange for om der kom mere støj,,,men det gjorde der ikke ,,,så et lille pift opad med lyden..netfilter
indvirker lidt på lyden...godt nok ikke meget,,men lidt har også ret.

mvh Bjarne

Hej Bjarne...

Mine Print er sendt til produktion, dvs at de er blevet "godkendt"...

Jeg får så 32800 uF på dem til udglatning.

Der går nok en ca 14-16 dage så har jeg dem hos mig.

Jeg har prøvet med NetFilter og SkilleTrafo på 4P1L og jeg må indrømme
at der bare mistes noget af fylden i lyden. Den bliver for analytisk.

MVH Michael

Hej Michael

Er det pr kanal eller total ,disse 32000uf

Faktisk også hvad jeg oplever ,,lidt mere fylde og rum i lyden..uden netfilter.....nu var mit filter en begrænset udgave,,uden dioder,

Hej Bjarne...

Det er 32800 uF pr kanal, da der skal 2 print til en forstærker.

Vil køre dem i stilling for Coleman 5 board, Jeg bruger selv
Vishay Schottky Dioder og Panasonic FC Caps på mine.

Så det er et ( C-C-RC-RC ). Jeg ved at Coleman 5, er meget
mere fleksibel også med hensyn til indgangs spænding.

/MVH Michael

sådan...top afkobling...glæder mig til at prøve Coleman ver 5...den gamle foretrækker en rimelig præcis indgangs spænding

Hej Bjarne...

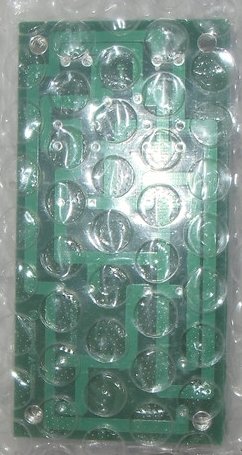

Så er print blevet sendt fra Kina, bestiller lige et group buy af Coleman
senere på ugen så vi kan komme igang..



/MVH Michael.

Hej Michael,

Er det et print til strømforsyningen til 4P1L pre'en?

Mvh.
Kris

Hej Kris..

Nej det er til AC/DC board til Rod Coleman Regulator.

Men det kunne det godt have været, da jeg har min PSU
lagt ud på samme størrelse print...

/MVH Michael.

Hej Kris.

michaelvv skrev:

Det er et forsøg på at lave en forbedring af mine gamle AC/DC board. De
skal bruges sammen med Coleman ver 5 regulator...

/Michael

Hej

lurer lidt på om Panasonic fc caps findes i så store værdier .som der skal bruges på det nye print ??

mvh Bjarne

Tubetram skrev: Hej lurer lidt på om Panasonic fc caps findes i så store værdier .som der skal bruges på det nye print ?? mvh Bjarne

De er de samme som du ser på ovenstående billed.

De er på 8200uf/16volt, hvilket er fint til versionen med 8 ohm katode . Til dem du skal bruge skal du nok op
på 25 volt, og der skal ses på andre typer...

/MVH Michael

.

Hej Bjarne.

I dit tilfælde drejer det sig om se på disse her
fra mouser partnr 647-UFW1E103MRD.

Koster kun ca 10 dask mere end Panasonic FC og så er de på 10000uf.

Bemærk lige, ikke mere end 20mm i diameter da FC kun er på 18mm.

Så kan du få 40000uF På som udglatning.

/MVH Michael.

Hej Igen...

Da man ikke kan rette mere må man jo skrive noget mere hvis man manglede noget :-)

Disse dimensioner på Caps skal helst holdes for ellers KAN det gå galt.

Case Diameter 18 mm
Lead Spacing 7.5 mm

Kan se der findes flere muligheder hos mouser, overnævnte nichicon er for bred 20mm...

647-UVY1E103MHD
667-EEU-HD1E103
661-EKYB250E822MMP1S

/Michael.

Tak Michael

så er der noget at vælge imellem--

Har du forresten set at sørens dac er på vej til køberne...bliver meget spændende at høre hvad folk synes om den....

Hej Bjarne...

Er ved at handle Rod Coleman lige nu. Får samme pris som før. Så er det
bare lige Pund der er blevet lidt dyrere.. 4%.

Bestiller 4 stk 4P1L og et stk 2A3...

Nej ikke set det med Soekris bliver mega spændende. Spiller PT på min
audio-gd , den har mere Output hvilket jeg PT synes er sjovere...

/MVH Michael

Jeg mangler også lidt output på min DDdac ..den er på 1.4v   lige i underkanten..når 4P1L ikke forstærker så meget---vil lige se om jeg kan hente l

lidt ,ved at koble mine trafoer om..

Hej Bjarne.

Fik fundet og rettet en fejl i min Kina DAC9 så nu spiller den med korrekt gain. Har skrevet
er stor opsang på diyaudio, da det bare er for ringe, men okay den kostede kun 1500 dask.

Noget helt andet er at jeg tror at jeg fik rettet "fejlen med mikrofoni" i min vens, Audio Classic EL-509
sammen med 4P1L.

De er meget mere brugbare sammen end de var før, og igen skyldes det bare for dårlige komponenter.

Der var "brændt nogle TAD Caps af" i hans EL-509. Og så manglede der lige en "screen grid resistor", som
er med til at dæmpe EL-509 rørrets udringning.

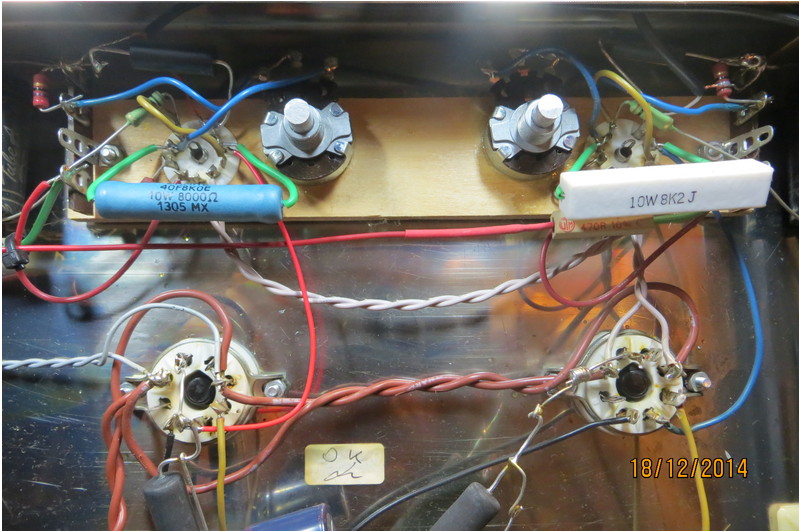

Før billed, højre side er den oprindelige.

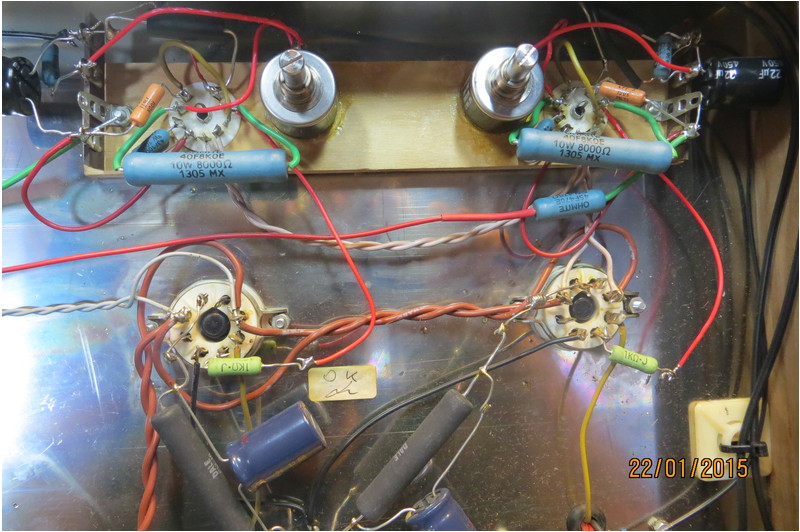

Og efter alt er blevet udskiftet. De vishay multiturns pression pots var heller ikke billige :-)



Det bedste er at nu driver forstærkeren ikke mere, og lyden er kommet op i en anden
kategori, i forhold til før.

Glæder mig til at lave det samme på mine EL-509 blokke..

PS! Rod Coleman er undervejs, så hvis alt går vel, kommer der måske også PRINT fra
Kina i næste uge..

/Michael

Hej

Hvor gammel er dine EL-509 amp...siden caps er defekt---

super med print og Coleman...så nærmer tid sig for Besøg...

mvh Bjarne

ps---spiller stadig med passive filtre på mine ht-

Hej Bjarne...

Den jeg lavede var en kammerats, men den har ingen gang slidt et sæt rør ned.

De der "Tube Amp Doctor" Kan man bare kaste i havnen.

Jeg går på mine, efter det er kommet PRINT hjem. Skal lige være sikker
på at jeg ikke lige står og mangler noget fra Mouser.

Jeg fik lige læst Soekris DAC tråden op på diyaudio, det må være tæt på at
nogle kommer med nogle udtagelser.

PS! Det hjalp for vildt at få gainen op i min KINA DAC9.

/MVH Michael.

Hej Igen...

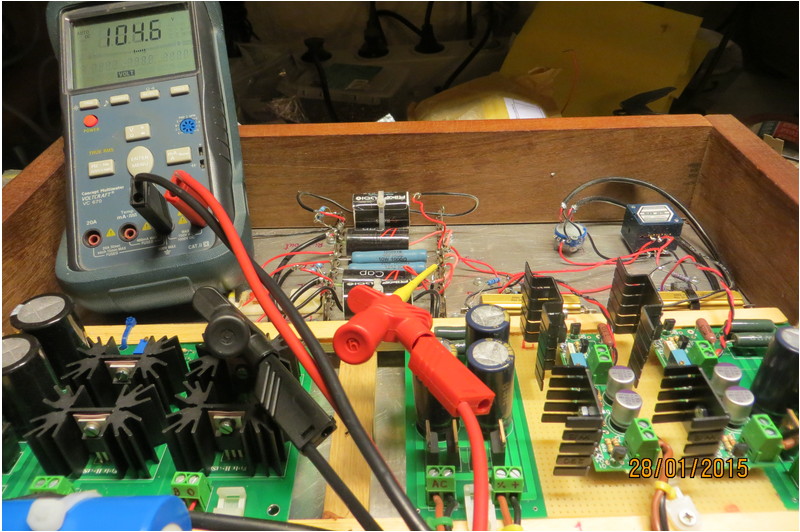

Så kom der lige "nye" Coleman ver 5 board i med Oscon og Mills.

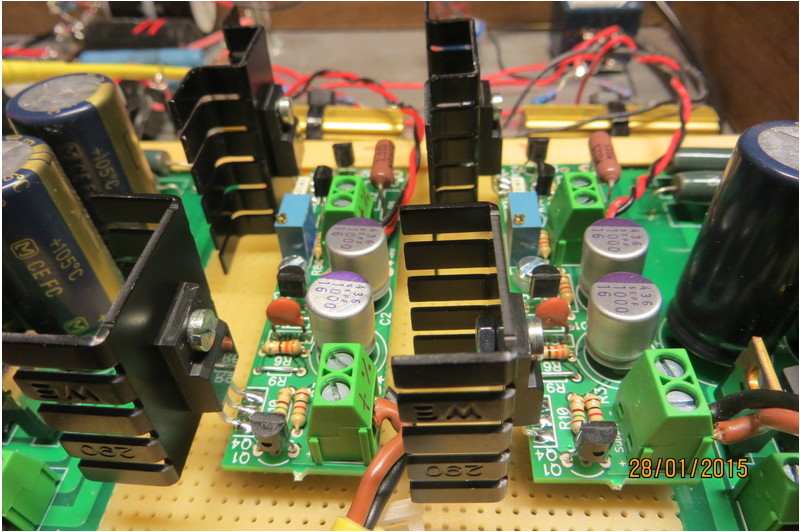

Close up.


Da der er en del mere hul igennem er der ingen grund til at gå amok på Anoden :-)



Det var hele bøvlet værd, selv om der i min Coleman sending er en
"side" som er defekt. Skal se om jeg kan finde fejlen på et tidspunkt...

/MVH Michael.
